Что такое латунь: состав, виды и свойства сплавов

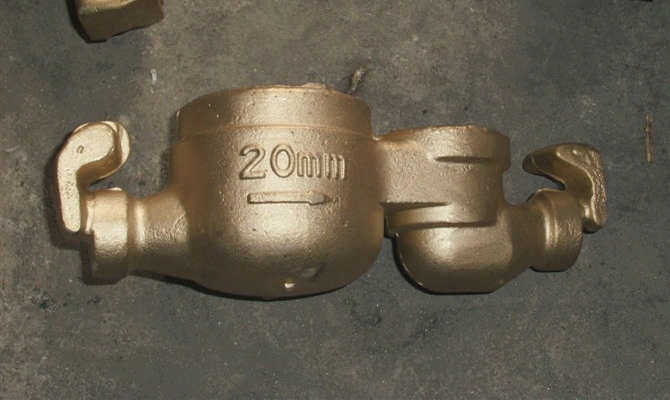

Латунью называют сплавы на основе меди, где главным легирующим элементом выступает цинк. Содержание этого компонента в составе обычно варьируется от 5% до 45%. Если добавить в медно-цинковую смесь другие металлы, такие как олово, свинец или алюминий, сплав становится многокомпонентным (специальным), но по своей сути остается латунью.

Классификация латуней: от цвета до фазового состава

Сплавы принято разделять на группы в зависимости от их химического состава и того, как ведут себя атомы меди и цинка внутри кристаллической решетки. Это определяет, можно ли гнуть металл при комнатной температуре или его придется разогревать в печи.

Виды по содержанию цинка и цвету

Визуально латунь легко отличить от чистой меди или бронзы по характерному золотистому оттенку. Количество цинка напрямую влияет на этот тон:

Красная латунь (томпак). Содержит от 5% до 20% цинка. Она имеет красноватый, почти медный отлив и обладает высокой пластичностью.
Желтая латунь. В состав входит от 20% до 36% цинка. Этот сплав приобретает яркий желтый цвет, который часто используют для имитации золота.

Фазовый состав: α и β структуры

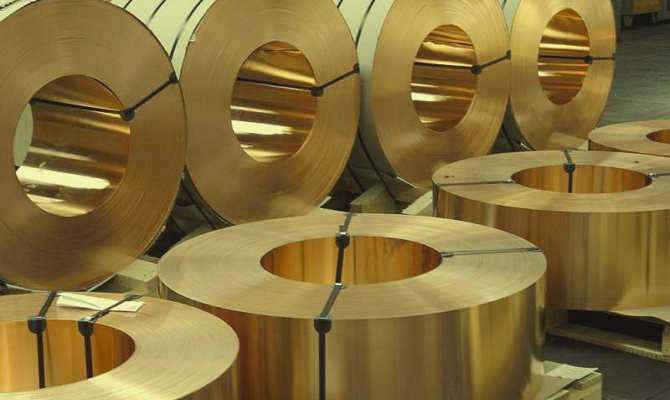

Для инженера важнее цвета — внутренняя структура металла. Предел растворимости цинка в меди при комнатной температуре составляет 39%. Однофазные латуни (так называемые α-латуни) содержат менее 39% цинка. Они очень пластичны и подходят для холодной прокатки или вытяжки проволоки.

Если превысить этот порог, в структуре появляется вторая фаза — β. Двухфазные латуни (содержащие 39–46% цинка) становятся значительно тверже и прочнее. Однако из-за хрупкости этой фазы их нельзя обрабатывать давлением «на холодную». Такие сплавы подлежат только горячей обработке.

Многокомпонентные латуни и роль добавок

Простые двухкомпонентные сплавы состоят только из меди и цинка. Специальные (многокомпонентные) латуни получают путем введения легирующих элементов, которые меняют конкретные эксплуатационные параметры.

Добавки решают прикладные задачи:

Свинец (Pb). Его добавляют в объеме 1–2% для создания «автоматных» латуней. Свинец облегчает резку на станках, превращая стружку в короткую и рыхлую, что ускоряет производство деталей.
Олово (Sn). Повышает прочность и делает сплав устойчивым к морской воде. Такие составы называют морскими латунями.
Алюминий (Al) и марганец (Mn). Укрепляют структуру и создают на поверхности защитную оксидную пленку, которая мешает окислению.
Никель (Ni). Повышает стойкость в агрессивных средах, что критично для химической промышленности.
Кремний (Si) и свинец. При совместном использовании улучшают антифрикционные свойства, позволяя использовать латунь вместо дорогостоящих оловянных бронз в подшипниках скольжения.

Маркировка по ГОСТ

В российской промышленности принята четкая система обозначений. Для простых сплавов используется буква «Л» и цифра, обозначающая среднее содержание меди в процентах. Например, марка Л80 означает 80% меди и 20% цинка.

Для сложных составов формула длиннее:

Буква Л (тип сплава).
Буквенный код легирующих элементов (например, А — алюминий, С — свинец, Н — никель). Порядок букв зависит от убывания их концентрации.
Цифра после первой буквы — процент меди.
Последующие цифры — содержание каждого добавленного элемента.

Пример: марка ЛАЖМц66-6-3-2 означает, что в сплаве 66% меди, 6% алюминия, 3% железа и 2% марганца. На цинк в данном случае можно вычислить остаток: 100 - (66 + 6 + 3 + 2) = 23\%.

Латунь vs Бронза: как не ошибиться

Многие путают эти металлы из-за схожего внешнего вида, но их химическая природа принципиально разная. Главный критерий отличия — основной легирующий элемент. В латуни это цинк, а в бронзе — олово.

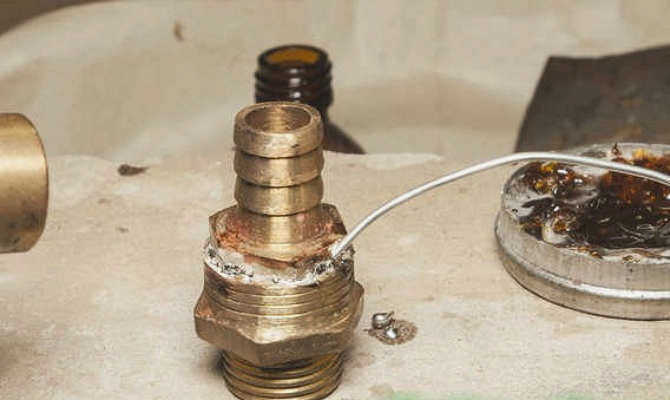

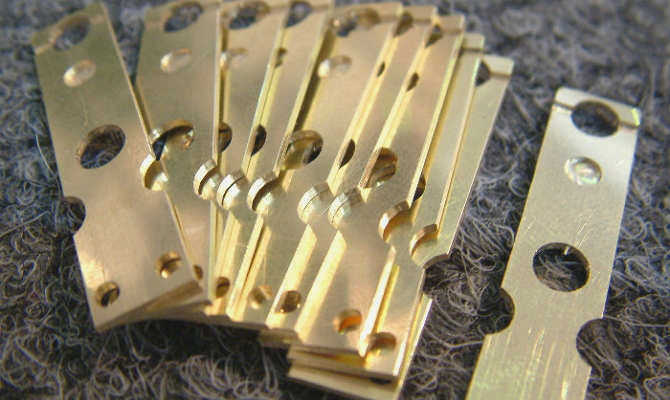

Бронзовые сплавы обычно прочнее и лучше сопротивляются износу. Они незаменимы в судостроении для деталей, постоянно контактирующих с водой, так как бронза более устойчива к коррозии. Латунь же выигрывает в технологичности: она легче поддается пайке и штамповке. Если вам нужно изделие, которое легко придать форму или соединить припоем, выбирайте латунь.

Риски эксплуатации: сезонное растрескивание

У латуни есть специфическая уязвимость. Сплавы с содержанием цинка более 20% склонны к «сезонному растрескиванию». Это процесс коррозии по границам зерен, который активизируется во влажной атмосфере или при наличии паров аммиака.

Этот эффект особенно опасен для деформированных заготовок, где в металле остались внутренние напряжения. Чтобы предотвратить разрушение изделия, после механической обработки проводят отжиг при температуре 240–260 °C. Это снимает остаточные напряжения и делает структуру металла стабильной.
