Как выглядит электрический лобзик: описание устройства

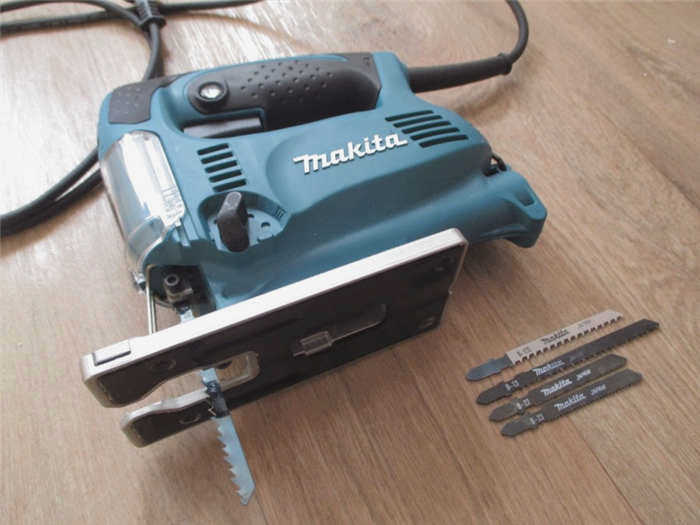

Электрический лобзик представляет собой компактный ручной инструмент с массивным корпусом, в нижней части которого расположена металлическая опорная подошва (платформа). В центре этой платформы находится шток, в который вставляется узкое пильное полотно. Визуально прибор напоминает рукоятку с интегрированным двигателем и основанием, которое скользит по поверхности заготовки.

Основные конструктивные узлы

Внешний вид лобзика определяется набором его функциональных элементов. Если вы держите инструмент в руках, вы увидите следующие детали:

Корпус объединяет в себе электродвигатель и редуктор. На корпусе обычно располагается кнопка пуска и регулятор частоты хода (колёсико), позволяющий менять скорость пиления. В некоторых моделях предусмотрен переключатель маятникового хода, который отвечает за колебательные движения полотна вперед-назад для ускорения процесса.

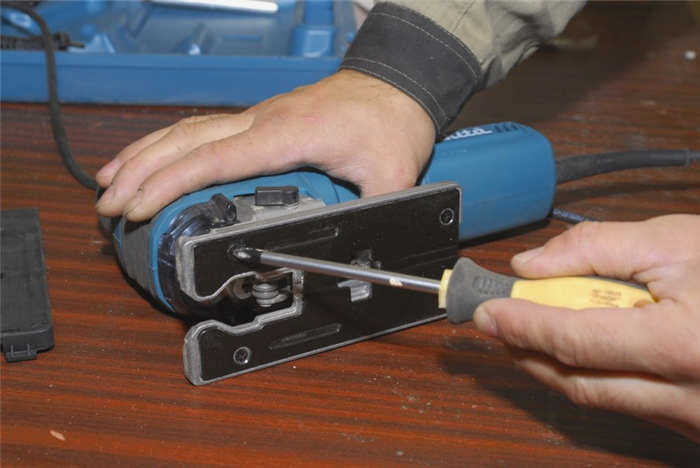

Опорная подошва служит точкой опоры инструмента на материале. Она бывает двух типов: штампованная (тонкая и легкая, характерная для бюджетных моделей) или литая (массивная алюминиевая плита, обеспечивающая высокую точность). Платформа часто имеет механизм наклона, позволяющий менять угол реза от 0 до 45 градусов.

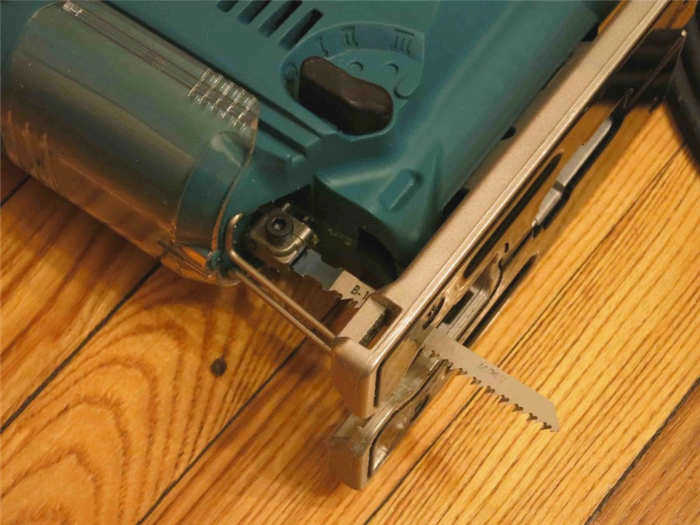

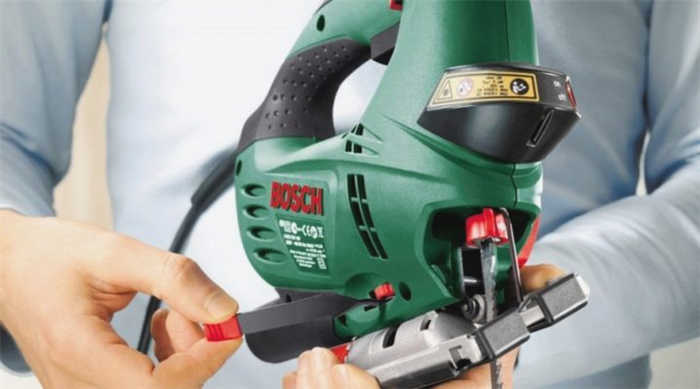

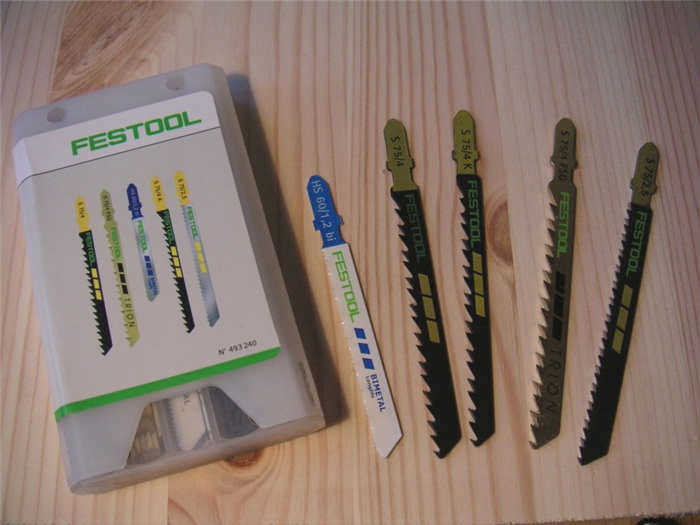

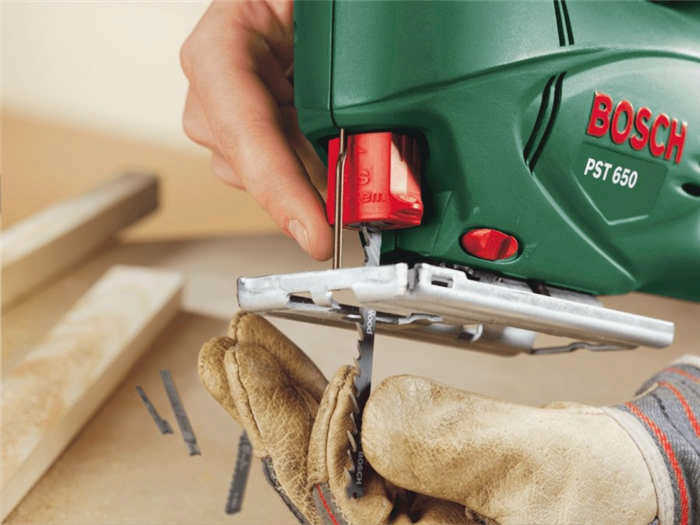

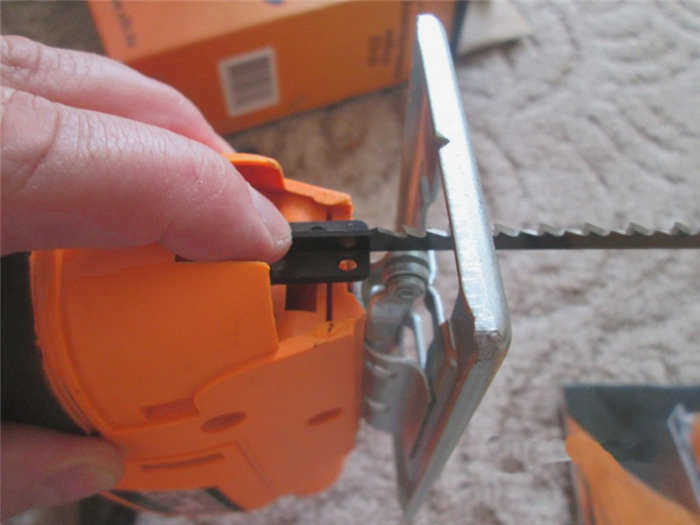

Режущий узел состоит из штока и самого полотна. Шток совершает вертикальные возвратно-поступательные движения. Пильное полотно закрепляется либо с помощью винта (требует шестигранного ключа), либо через быстрозажимной механизм, который позволяет менять оснастку за секунды без дополнительных инструментов.

Многие современные модели дополнены защитным экраном для защиты оператора от летящих опилок и светодиодной подсветкой рабочей зоны. Также на корпусе может быть предусмотрен патрубок для подключения строительного пылесоса или специальный сопло для сдувания стружки с линии реза.

Типы рукояток и их внешний вид

Форма хвата — это главный визуальный признак, по которому можно определить назначение лобзика.

D-образная (скобовидная) рукоятка выглядит как петля или буква D. Это самый распространенный вариант для бытовых задач. Она обеспечивает удобный хват одной рукой и лучше всего подходит для выполнения прямых горизонтальных пропилов.

Грибовидная рукоятка имеет более объемную, округлую форму. Такие лобзики часто выбирают профессионалы для фигурной и криволинейной резки. При работе с грибовидной ручкой мастер может использовать обе руки: одна удерживает «шляпку», а вторая направляет инструмент, задавая траекторию изгиба. Это делает хват более надежным при вертикальных или наклонных распилах.

Различия сетевых и аккумуляторных моделей

Внешние габариты и развесовка сильно зависят от источника питания.

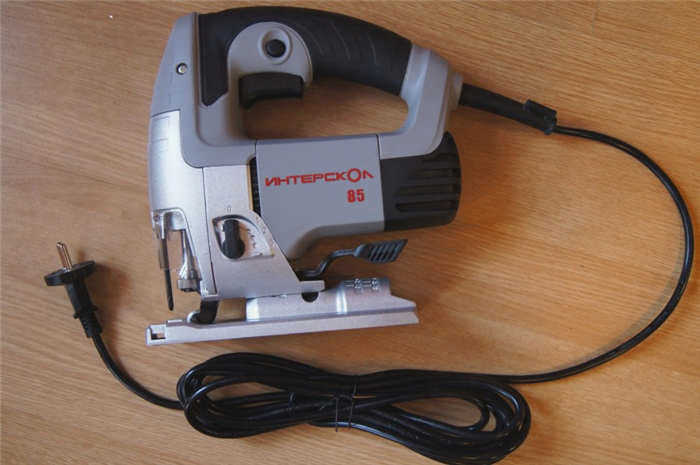

Сетевые лобзики оснащены кабелем питания, который может быть виниловым (в дешевых моделях) или резиновым (более практичный вариант, так как он не дубеет на морозе). Эти инструменты обычно более мощные и стабильные в работе.

Аккумуляторные модели выглядят иначе из-за массивного блока батареи, установленного в нижней части корпуса. Это смещает центр тяжести инструмента назад. Если вы видите лобзик без провода, обязательно проверьте наличие аккумулятора в комплекте, так как часто они продаются отдельно («тушка»).

Классификация по типу двигателя и подошве

По внешним признакам сложно определить внутреннее устройство мотора, но это влияет на эксплуатацию. Щеточные двигатели — классика, они дешевле, но требуют замены угольных щеток раз в 2–3 года. Бесщеточные (бесколлекторные) модели стоят дороже и не имеют трения щеток, поэтому меньше греются и работают эффективнее, особенно на аккумуляторах.

Тип подошвы также определяет надежность конструкции. Литая алюминиевая платформа выглядит солиднее и тяжелее штампованной стальной, но именно она защищает инструмент от деформации при сильном нажатии, обеспечивая ровный пропил без перекосов.
