Как выбрать и подключить группу безопасности для установки отопления?

Группа безопасности отопления – это измерительное и регулирующее устройство, предназначенное для удаления воздушных масс и автоматического предотвращения аварийных ситуаций при повышении давления в системе отопления до критических значений. Он используется только в закрытых системах отопления. В открытой системе СО с естественной циркуляцией хладагента он просто не нужен: воздух удаляется через расширительный бак, расположенный в верхней части системы, а давление даже в самых экстремальных условиях не может приблизиться хотя бы к 1 бар.

Средняя стоимость готового к сборке блока составляет 1100-3000 рублей – и при желании вы можете собрать его самостоятельно, купив все компоненты по отдельности.

Читайте в статье

Содержание

Что входит в группу безопасности отопления

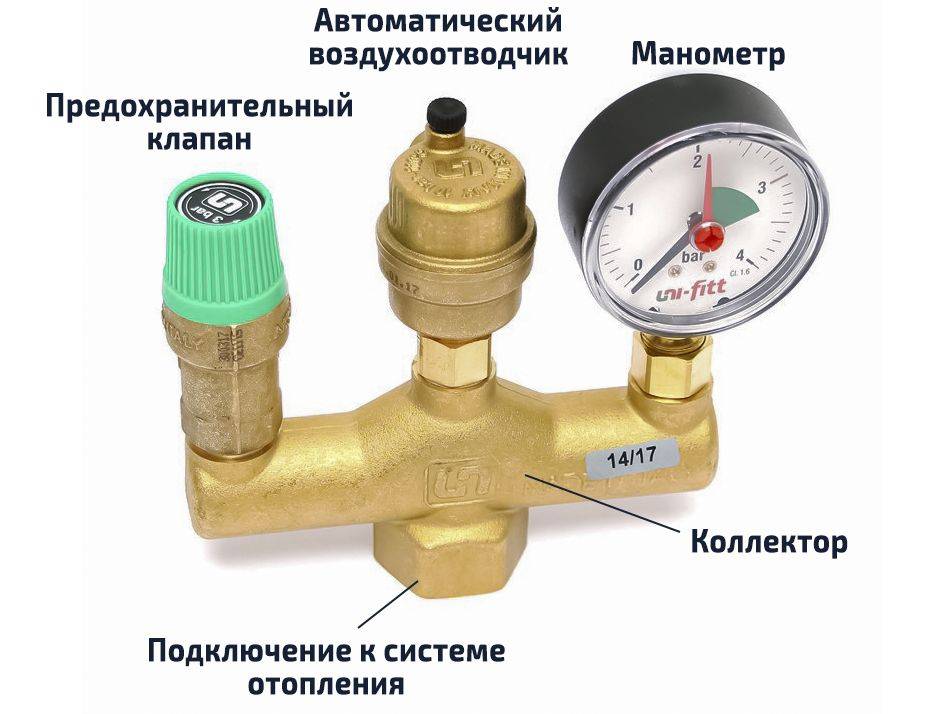

Состав классической группы безопасности.

Группа безопасности состоит из трех элементов, соединенных распределителем (технический элемент, разделяющий поток на несколько параллельных ветвей).

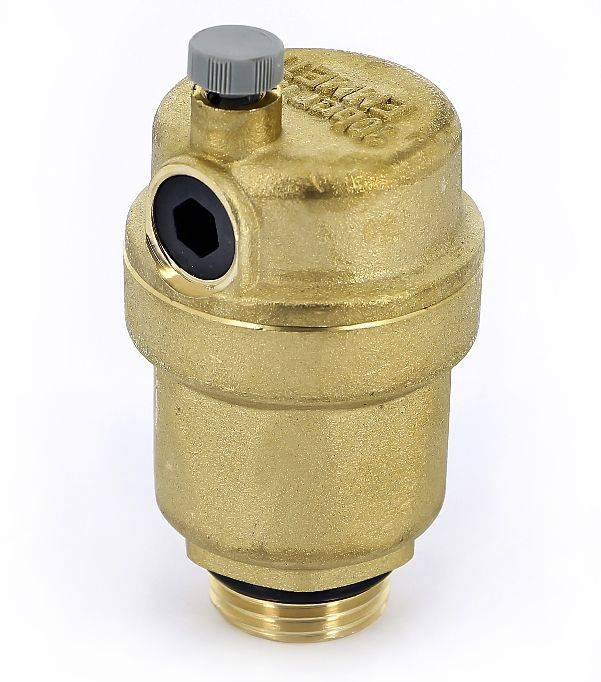

Автоматический воздухоотводчик

Автоматический воздухоотводчик предназначен для удаления масс воздуха из системы отопления. Его предыдущей альтернативой были ручные краны Маевского на радиаторах. Воздух в трубах и радиаторах системы отопления замедляет скорость нагрева и циркуляции, снижает эффективность, а при нагреве выше 90°C серьезно повышает давление, что может привести к повреждению и разгерметизации системы отопления.

Воздух может возникнуть даже при правильной и осторожной эксплуатации СО. Наиболее распространенными причинами являются:

Предварительное заполнение системы отопления теплоносителем, что позволяет выходить воздуху;
Пузырьки воздуха выделяются, когда вода, используемая в качестве теплоносителя, нагревается выше 90°C;
неправильное использование расширительного клапана;
износ компонентов и узлов системы отопления и, как следствие, ухудшение ее герметичности.

Автоматический воздухоотводчик не требует регулировки или вмешательства человека. Как только в системе появляется воздух, он попадает в канал для выпуска воздуха. Поплавок в этом цилиндрическом канале опускается, опуская запорный штифт: клапан открывается и выпускает весь воздух из канала.

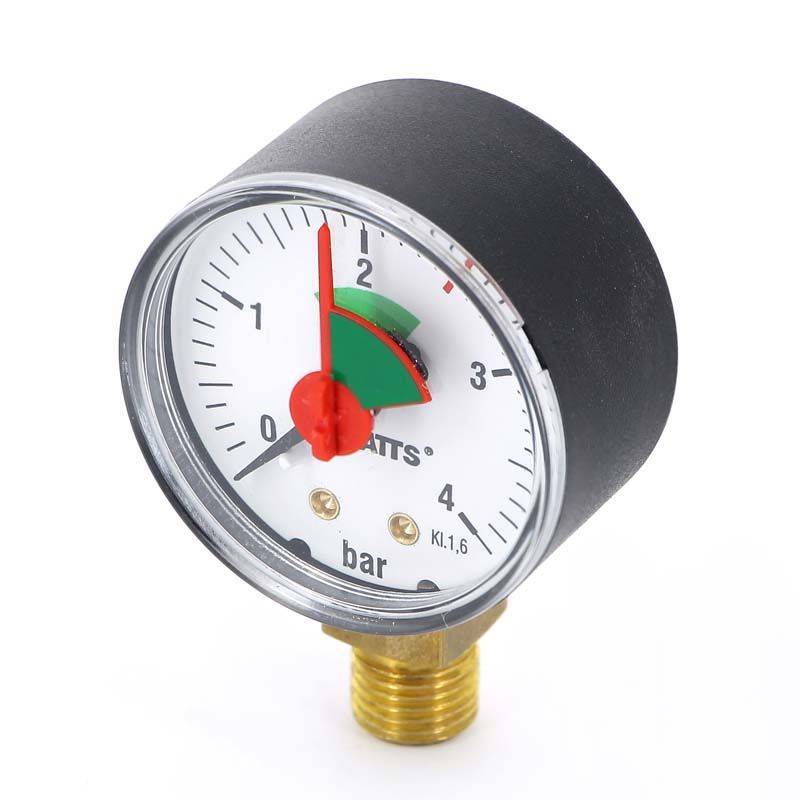

Манометр

Назначение манометра – указывать точное давление в системе отопления для целей управления. В качестве единицы измерения обычно используется бар. Установив определенный уровень давления, достаточно взглянуть на манометр, чтобы убедиться, что система работает правильно, что все компоненты полностью герметичны и что другие компоненты группы безопасности работают так, как требуется.

Клапан сброса давления

Принцип работы пружинного предохранительного клапана для индивидуальной системы отопления.

Предохранительный клапан обеспечивает автоматический выпуск воздуха, пара или хладагента при достижении критической точки, чтобы в системе оставалось место для дальнейшего расширения хладагента. Повышение давления в системе отопления может быть вызвано не только образованием воздуха (с которым справляется воздухоотводчик), но и расширением самого теплоносителя при его чрезмерном нагреве, что может привести к повреждениям и утечкам.

Если радиаторы и трубы обычно без проблем выдерживают давление в 7-9 бар, то наиболее уязвимой частью системы отопления является теплообменник котла, часто рассчитанный на давление в 3 или даже 2 бар.

Это максимально допустимое рабочее давление, которое используется для выбора предохранительного клапана: существуют модели, рассчитанные на определенное давление, и модели с регулируемым значением, которое устанавливается в процессе монтажа и настройки. Наиболее распространенным и экономически эффективным является пружинный механизм, который используется практически во всех вариантах групп безопасности.

Принцип работы пружинного предохранительного клапана заключается в балансе между давлением внутри системы и силой пружины клапана:

с внутренней стороны золотник клапана находится под давлением теплоносителя;
С другой стороны, на золотник давит шток, на который давит пружина, тем самым удерживая клапан в закрытом положении;
Когда давление в системе превышает критическое значение, оно превышает силу пружины, и клапан слегка открывается, выпуская излишки воздуха, пара или охлаждающей жидкости;
Как только давление падает ниже критического значения, сила пружины становится достаточной для перемещения клапана в исходное закрытое положение.

Алгоритм срабатывания

Давайте кратко изложим принцип работы всей группы. С момента срабатывания срабатывает автоматический воздухоотводчик, который удаляет весь воздух из системы. Однако если он перегревается и достигает критического уровня давления, он становится бессильным. Для предотвращения аварийной ситуации активируется предохранительный клапан, который сливает излишки теплоносителя, тем самым снижая давление в системе.

Для контроля работы системы группа безопасности содержит манометр, который показывает давление в любой момент времени: низкое давление указывает на утечку, неисправный расширительный бак или клапан подпитки; высокое давление указывает на расширение теплоносителя или чрезмерное образование пара из-за перегрева.

Как выбрать группу безопасности для бытовой системы отопления?

Выбрать подходящую модель несложно:

Максимальная мощность системы Максимальная мощность системы (кВт), для которой предназначено устройство. Обычно это 44, 50 или 55 кВт. Если система имеет меньшую емкость – хорошо, но если она имеет большую емкость, вам нужно искать более надежный вариант.
Давление на предохранительном клапане. Как правило, сборные плиты оснащаются клапанами с фиксированным значением – 1,5 бар, 3 бар, 4 бар или 6 бар. Давление срабатывания должно соответствовать максимально допустимому рабочему давлению наиболее чувствительного компонента системы отопления – обычно стального теплообменника котла, рассчитанного на 2 или 3 бар. Хотя предохранительные клапаны на 2 бара очень востребованы, они не так легко доступны на рынке, решение состоит в том, чтобы собрать устройство самостоятельно, приобретая предохранительный клапан и другие компоненты отдельно (см. ниже).
Рабочая температура – допустимая температура теплоносителя; практически у всех современных моделей она находится в диапазоне -10 – 110°C, что более чем достаточно.
Совместимость с теплоносителями – если вместо воды в качестве теплоносителя используется незамерзающая жидкость.
Диаметр резьбового соединения – Диаметр может составлять 1″, 1/2″ или 1,4″. Также можно выбрать узел, не соответствующий диаметру резьбы, но тогда необходимо позаботиться о выборе переходника, что не всегда просто.

Важно обратить внимание на материал, оцинкованная сталь или нержавеющая сталь – это хорошо, но не лучший вариант. Более дорогими, но более долговечными, прочными и устойчивыми к коррозии являются изделия из латуни. Материал не всегда указывается, более того, коллектор может быть изготовлен из стали, а остальные компоненты – из латуни. Латунь можно узнать по характерному гладкому, матовому цвету (бронзово-золотистому или серебристому, в зависимости от сплава).

Как выбрать комнатный термостат и сэкономить до 30% в месяц на отоплении

Самые известные производители и модели: характеристики и цены

ТИМ JH-1024-1.5

Одна из самых недорогих, но проверенных моделей. Несмотря на свою низкую цену, он имеет латунный коллектор. Максимальная мощность СО – 50 кВт, порог срабатывания предохранительного клапана – 1,5 бар, диаметр соединения – 1″ BP. Страна-производитель – Китай.

VALTEC VT.460.0.

Одна из лучших готовых групп безопасности для котлов и отопительных установок известного итальянского производителя VALTEC. Устройство полностью изготовлено из никелированной латуни и имеет дополнительный резьбовой патрубок для подключения расширительного бака. Его отличает высокая надежность и качество всех соединений и технических компонентов. Максимально допустимая мощность СО до 44 кВт, порог срабатывания 3 бар, диаметр сетевого подключения 1 B.

Watts KSG 30

Safety Group – еще одна известная немецкая компания с производством в Италии. На рынке представлен целый ряд моделей, среди которых есть модели мощностью до 100 и даже 200 кВт. Корпус коллектора изготовлен из оцинкованной стали, что является недостатком при рассмотрении стоимости. Однако технические компоненты изготовлены из латуни и имеют теплоизоляционную крышку. Максимальная мощность СО составляет 50 кВт, давление реакции – 3 бар, диаметр соединения – 1″ (внутренняя резьба).

Калеффи 302631.

Еще одна надежная и высококачественная (с точки зрения материалов и качества изготовления) модель итальянского производства, изготовленная полностью из латуни, с полным изоляционным корпусом из полистирола. Максимальная мощность СО – 50 кВт, давление реакции – 3 бар, диаметр резьбового соединения – 1″ BP.

Стоимость: 4 500-4 750 рублей.

Цены: сводная таблица

Производитель и модель	Максимальная мощность СО кВт	Давление срабатывания, бар	Диаметр резьбы, дюймы	Цена, руб.
ТИМ JH-1024-1,5	50	1,5	1″ ВР	990-1 200
VALTEC VT.460.0	44	3	1″ ВР	1 650-1 800
Watts KSG 30	50	3	1″ ВР	2 600-3 400
Калеффи 302631	50	3	1″ ВР	4 500-4 750

Где находится группа безопасности

Группа безопасности должна быть установлена на линии подачи котла как можно ближе к котлу, но выше уровня котла. Между котлом и группой безопасности не должны быть установлены запорные клапаны, фильтры или другие ограничители трубопроводов. Группа безопасности должна быть установлена в вертикальной плоскости так, чтобы воздухоотводчик и предохранительный клапан находились в вертикальном положении, в горизонтальной плоскости группа может свободно вращаться.

Обратите внимание, что рекомендуется подключать расширительный бак через эту заглушку при наличии подходящего выходного патрубка. Если этого не сделать, то выходной патрубок расширительного бака должен быть закрыт заглушкой.

Подключение к системе отопления

Весь процесс подключения группы безопасности к системе отопления заключается в том, чтобы вкрутить ее в предназначенное для нее вертикальное гнездо (диаметр резьбы гнезда = диаметру резьбы группы безопасности) и проверить работу ее модулей. Пример сборки группы безопасности показан на схеме ниже.

Пример установки группы безопасности в закрытой системе отопления.

После плотного соединения проверьте работу воздухоотводчика, с силой открыв его, повернув ручку клапана (верхняя крышка) до щелчка. Оставьте форточку открытой. При заполнении системы теплоносителем автоматический воздухоотводчик должен быть закрыт. К вентиляционному клапану должна быть подсоединена дренажная труба, ведущая либо на пол (в подготовленную емкость), либо в канализацию. В первом случае вы увидите последствия аварии, а во втором – даже не узнаете, что она произошла.

Как правильно собрать устройство своими руками

Правильно сконфигурированная группа безопасности должна иметь форму трезубца, чтобы вентиляционное отверстие находилось в центре, непосредственно над патрубком под группой безопасности. Таким образом, обеспечивается беспрепятственный поток воздуха.

Самодельная группа безопасности содержит следующие компоненты:

Манометр, автоматический воздухоотводчик и предохранительный клапан;
2 стальных или латунных угловых кронштейна 90° с наружной и внутренней резьбой (диаметр должен соответствовать диаметру резьбы модулей и крестовины);
1 стальная или латунная перекладина;
1 муфта/гайка для подключения сборного элемента к тройнику отопительной установки;
марля или силикон для уплотнения соединений (использование ленты ФУМ не рекомендуется, так как она деформируется при температуре выше 70-80°C).

Соедините элементы в соответствии с рисунком ниже, подключите к системе отопления и проверьте работу.

Пример устройства, собранного вручную.

Что такое группа безопасности котла?

Группа безопасности котла – это набор элементов безопасности, задачей которых является защита отопительной установки от превышения максимально допустимого рабочего давления и его падения.

Это компактное устройство, состоящее из стальной консоли, на которой установлены манометр, автоматический воздухоотводчик и предохранительный клапан.

Манометр показывает рабочее давление, воздухоотводчик удаляет воздушные карманы, а предохранительный клапан позволяет выпустить теплоноситель в случае избыточного давления.

Функциональный принцип

Если котельная установка имеет открытый расширительный бак, то нет необходимости устанавливать группу безопасности – давление в трубах равно атмосферному, а избыточный воздух выходит из установки через бак.

Группа безопасности отопительного котла работает по очень простой схеме, где каждый блок отвечает за поддержание заданных норм:

Основная задача воздухоотводчика – удаление воздуха, который попадает в трубы в процессе эксплуатации.
Предохранительный клапан не позволяет теплогенератору создавать значительные значения давления.
Манометр позволяет владельцу частного дома регулировать уровень давления при заполнении трубопровода рассолом и при последующей работе котла.

Все модули образуют единый блок и помещаются в специальный корпус – коллектор.

Разновидности

Давайте рассмотрим типы групп безопасности. Они отличаются друг от друга:

Внешний вид: Классический – на фото выше, компактный – на фото ниже:

Теплоизоляция: Имеются модели с изоляцией и без изоляции:

Способ установки: На трубе (все модели выше) или на стене:

Группа безопасности котла WATTS GAG/KAV с настенной консолью. На левой стороне этой группы безопасности котла находится разъем для подключения расширительного бака (подходят модели до 33 литров).

Максимальная мощность котла: Наиболее распространенные типоразмеры – до 50 кВт, до 100 кВт и до 200 кВт:

WATTS KSG 30/25M-ISO Группа безопасности котла в изоляции для котлов мощностью до 200 кВт

Проектирование оборудования

Как правило, причиной выхода из строя герметичного котла является повышение давления или значительное переполнение трубопроводной системы теплоносителем, т.е. водой.

Теплообменник – это первое место в котле, которое реагирует на эти отклонения и поэтому быстро перестает функционировать.

Чтобы избежать этих нарушений в работе системы отопления, используется группа безопасности котла.

Это устройство служит для достижения необходимого давления теплоносителя в трубах и калориферных радиаторах.

При избыточном давлении излишне нагретая вода вытекает наружу.

Возникают различные нештатные ситуации, например, чрезмерный нагрев отопительного котла, который повышает давление в системе трубопроводов.

Вода расширяется, когда становится слишком горячей – закрытая система нагрева горячей воды не рассчитана на это – нет дополнительного резерва.

Результатом повышения давления является либо выход из строя котла, либо разрыв трубы. Должна быть установлена группа безопасности котла, которая регулирует давление и снижает его до необходимого значения в случае потенциальной опасности.

Конструкция состоит из следующих компонентов: Предохранительный клапан, манометр и автоматический воздухоотводчик. Все эти устройства размещены в металлическом корпусе с болтовыми соединениями.

Вентиляционное отверстие

Наиболее распространенный автоматический воздухоотводчик для систем безопасности котлов изготавливается из латуни.

Пузырьки воздуха образуются в системе отопления по следующим причинам:

уплотнения плохого качества или старые уплотнения вышли из строя;
Система отопления с самого начала заполнена воздушными пузырьками;
неправильный монтаж или неправильный ввод в эксплуатацию системы отопления;
Вода для макияжа;
засоренные или грязные трубы.

Вода, поступающая в контур отопления, содержит большое количество воздуха, который при нагревании расширяется и образует засоры.

В результате их образования давление увеличивается, а расход теплоносителя уменьшается.

Поэтому рекомендуется устанавливать автоматический воздушный клапан, который удобен в эксплуатации – он не требует вмешательства человека для настройки.

Принцип работы этого устройства будет зависеть только от его конструкции.

Как правило, автоматический воздухоотводчик состоит из клапана и канала. Первый элемент управляет выпуском избыточного воздуха. Если в трубах нет значительного уровня жидкости, поплавок находится в поднятом положении, а клапан – в положении “закрыто”.

При засорении поплавок опускается, и рычаг открывает выпускной клапан – таким образом воздух выходит из труб отопления. Когда поплавок возвращается в исходное положение и клапан закрывается.

Измерение давления с помощью манометра

Назначение манометра заключается в определении высоты подъема жидкости в системе отопления. Это устройство используется для быстрого получения и установки необходимых значений.

Каждый циферблатный манометр имеет определенную погрешность измерения, которая распределяется следующим образом: наибольшее значение находится по краям циферблата, а наименьшее – в центре.

Для каждого устройства измерения давления в прилагаемых инструкциях указывается максимально возможный уровень теплового давления жидкости, который может выдержать механизм.

В манометрах в качестве единиц измерения используются атмосферы или бары. Однако последний метод измерения является наиболее применимым.

Бары ближе к технической или физической атмосфере:

1 бар = 10,198 метров водяного столба;
техническая атмосфера (1 атм.) = 10 метров;
физической атмосферы (1 атм.) = 10,34 м.

Давление 2 атм. – это стандартное значение напора в бытовых отопительных установках. Для домашнего использования достаточно манометра с более высоким значением 5 атм.

Предохранительный клапан

Предохранительный клапан играет важную роль в системе отопления. Это защитное устройство, предназначенное для теплогенераторов.

Его основная задача – снижение нагрузки в случае возникновения нештатных ситуаций.

Это важно для установок, оснащенных паровым котлом.

Однако высокое давление может также возникать из-за следующих неисправностей:

Резкое увеличение значения температуры в отопительном контуре.
Количество поступающей жидкости превышает допустимые пределы.
Количество поступающей жидкости превышает допустимый предел.

Устройство также может регулировать движение теплоносителя в нагревательном контуре. Это штампованное устройство, которое состоит из латунного корпуса и оснащено металлической пружиной и мембраной.

Чаще всего для восстановления системы отопления во время работы предохранителя необходимо удалить примерно 150 г нагретого теплоносителя.

Благодаря гибкости мембраны можно установить желаемый коэффициент давления, оказываемого на нее. Таким образом, мембрана закрывает выход наружу. Сжимая пружину в затворе предохранителя, регулируется работа предохранительного механизма.

Отрегулируйте этот механизм таким образом, чтобы максимально допустимый подъем жидкости был на 20% выше рабочего давления. Регулировка клапанов проводится ежегодно перед началом отопительного сезона.

Работу устройства можно проверить путем принудительного открытия. Это следует делать регулярно, чтобы механизм не забивался различными отложениями, когда он не работает.

Независимо от типа используемого котла – твердотопливного, газового или дизельного – группа безопасности для отопления всегда находится в закрытой системе, работающей с положительным давлением.

Как выбрать?

Выбрать подходящую модель несложно, нужно смотреть на:

Максимально допустимая мощность системы (кВт), на которую рассчитан прибор. Обычно это 44, 50 или 55 кВт. Если система имеет меньшую емкость – хорошо, но если она имеет большую емкость, вам нужно искать более надежную версию.
Давление открытия предохранительного клапана. Обычно на сборных плитах устанавливаются клапаны с фиксированным значением – 1,5 бар, 3 бар, 4 или 6 бар. Давление срабатывания должно соответствовать максимально допустимому рабочему давлению наиболее чувствительного компонента систем отопления – обычно теплообменника стального котла, рассчитанного на 2 или 3 бар. Хотя предохранительные клапаны на 2 бара очень востребованы, они не так легко доступны на рынке, решение состоит в том, чтобы собрать устройство самостоятельно, приобретая предохранительный клапан и другие компоненты отдельно (см. ниже).
Рабочая температура – допустимая температура теплоносителя; практически у всех современных моделей она находится в диапазоне -10 – 110°C, что более чем достаточно.
Совместимость с носителями информации – Совместимость превосходна, если вместо воды в качестве теплоносителя используется незамерзающая жидкость.
Диаметр резьбового соединителя – Диаметр может составлять 1″, 1/2″ или 1,4″. Также можно найти несоответствие диаметра резьбы, но тогда придется позаботиться о подборе переходника, что не всегда просто.

Важно обратить внимание на материал, оцинкованная сталь или нержавеющая сталь – это хороший вариант, но не лучший.

Более дорогими, но более долговечными, прочными и устойчивыми к коррозии являются изделия из латуни.

Материал не всегда указывается, более того, коллектор может быть изготовлен из стали, а остальные элементы – из латуни.

Латунь отличается характерным однородным матовым цветом (бронзово-золотистым или серебристым, в зависимости от сплава).

Лучшие модели

ТИМ JH-1024-1.5

Одна из самых недорогих, но проверенных моделей. Несмотря на свою низкую цену, он имеет латунный коллектор.

Максимальная мощность СО – 50 кВт, порог срабатывания предохранительного клапана – 1,5 бар, диаметр соединения – 1″ BP. Производитель находится в Китае.

Цена: 990-1200 рублей.

VALTEC VT.460.0VALTEC VT.460.0

Одна из лучших готовых групп безопасности для котлов и отопительных установок от известного итальянского производителя VALTEC. Устройство полностью изготовлено из никелированной латуни, с дополнительным резьбовым выходом для подключения расширительного бака.

Его отличает высокая надежность и качество всех соединений и технических компонентов. Допускает мощность СО до 44 кВт, порог срабатывания – 3 бар, диаметр подключения к сети – 1 B.

Стоимость: 1,650-1,800 РУБ.

Wat KSG 30Wat KSG 30

Группа безопасности другой известной немецкой компании с производством в Италии. На рынке представлен целый ряд моделей, среди которых есть модели, рассчитанные на мощность до 100 и даже 200 кВт.

Корпус коллектора изготовлен из оцинкованной стали, что при его цене является недостатком. Однако технические компоненты изготовлены из латуни и имеют теплоизоляционное покрытие.

Максимальная мощность СО 50 кВт, давление реакции 3 бар, диаметр соединения 1″ (внутренняя резьба).

Стоимость: 2 600 – 3 400 РУБ.

Caleffi 302631Caleffi 302631

Еще одна солидная и высококачественная (с точки зрения материалов и качества изготовления) модель итальянского производства, полностью изготовленная из латуни, с полистироловой теплоизоляционной оболочкой в комплекте.

Максимальная мощность СО – 50 кВт, давление срабатывания – 3 бар, диаметр резьбового соединения – 1″ BP.

Стоимость: 4 500-4 750 рублей.

Цены: сводная таблица

Самостоятельная сборка

Правильно собранная группа безопасности должна иметь форму трезубца, чтобы вентиляционное отверстие находилось в центре, непосредственно над патрубком под группой безопасности.

Это обеспечивает беспрепятственный поток воздуха.

Самодельная группа безопасности содержит следующие компоненты:

Манометр, автоматический воздухоотводчик и предохранительный клапан;
2 стальных или латунных уголка 90° с наружной и внутренней резьбой (диаметры должны соответствовать диаметрам резьбы модулей и крестовины);
1 стальная или латунная перекладина;
1 муфта/гайка для подключения сборного элемента к тройнику системы отопления;
марля или силикон для уплотнения соединений (использование марлевой ленты не рекомендуется, так как она деформируется при температуре выше 70-80°C).

Соедините компоненты в соответствии с рисунком ниже, подключите к системе отопления и проверьте работу:

Подключение к отопительной установке

Весь процесс подключения группы безопасности к отопительной установке заключается в выполнении резьбового соединения с отведенной для нее вертикальной трубой (диаметр резьбы трубы = диаметру резьбы группы безопасности) и проверке работы модулей.

Пример сборки группы безопасности показан на схеме ниже:

После плотного соединения проверьте вентиляционное отверстие, открыв его с усилием: поверните ручку клапана (верхняя пробка) до щелчка. Оставьте форточку открытой.

При заполнении системы теплоносителем автоматический воздухоотводчик должен быть закрыт. К вентиляционному клапану должна быть подсоединена дренажная труба, ведущая либо на пол (в подготовленную емкость), либо в канализацию.

В первом случае повреждения будут видны, в случае слива в канализацию вы даже не узнаете о случившемся.

Техническое обслуживание

Рекомендуется проверять состояние всех модулей группы безопасности каждые 2-3 месяца.
Предохранительный клапан следует чистить каждые 6 месяцев для предотвращения утечки и загрязнения. Для этого откройте его, повернув гайку клапана в направлении стрелки.
После 5-7 срабатываний рекомендуется заменить предохранительный клапан из-за износа пружины, который может привести к утечке и срабатыванию при более низком давлении в системе.

Как выбрать группу безопасности для отопительного котла?

Группа безопасности является обязательным компонентом любой герметичной системы отопления. При возникновении любых проблем, аварийных ситуаций и поломок с отоплением частного дома именно группа безопасности отопительного котла имеет наибольшие шансы предотвратить критические поломки, такие как разрыв труб, радиаторов или котла, прекращение подачи теплоносителя и т.д. Однако для того, чтобы он действительно выполнял свою функцию, важно понимать, как работают его компоненты, и выбрать группу с оптимальными характеристиками.

Группа безопасности состоит всего из трех компонентов:

Манометр – для измерения и индикации избыточного давления в отопительном контуре.
Автоматический воздухоотводчик – для постепенного и регулярного отвода газов, образующихся при работе отопительного прибора.
Предохранительный клапан (разрывной предохранительный клапан), который срабатывает при превышении максимально допустимого давления и направляет часть теплоносителя в дренаж.

В конструкции группы безопасности нет строгой стандартизации, как нет и требования устанавливать ее как сборный блок на подготовленную консоль. Вышеперечисленные устройства могут быть установлены по отдельности, но соединенные вместе они проще в установке и обеспечивают легкий доступ для контроля и выполнения всех необходимых процедур профилактического обслуживания.

Почему вам нужна группа безопасности

Чтобы понять это, необходимо разобраться в функции каждого устройства в группе. Манометр измеряет фактическое значение избыточного давления. Изменяя это значение, можно оценить, работает ли отопление должным образом и есть ли какие-либо проблемы или нарушения. Если обнаружено падение давления, возможно, герметичность контура ухудшилась и произошла утечка или упало давление в воздушной камере расширительного бака.

Бойлер постоянно поддерживает температуру воды на заданном уровне. Для этого используется автоматическое управление и датчики температуры, которые контролируют работу котла и воды в теплообменнике.

Если автоматика не сработает, теплоноситель может перегреться до температуры кипения. Это увеличит давление в системе, и самое слабое звено может просто выйти из строя.

Помимо кипения, существует риск образования газовых карманов в трубах, что также вызывает неконтролируемое повышение давления и останавливает поток теплоносителя.

Теплообменник, трубы или радиатор просто лопнут, если давление превысит допустимый предел и теплоноситель попадет в помещение.

Предохранительный клапан является последней линией защиты от избыточного давления в отопительном контуре. Когда это значение превышает допустимый порог, срабатывает клапан и сливает часть теплоносителя в дренаж. Когда в контуре меньше воды, давление падает, что предотвращает серьезные поломки.

Воздухоотводчик удаляет газ, образовавшийся в объеме теплоносителя. В идеале в трубах, котле и радиаторах должна находиться только охлаждающая жидкость.

Сам теплоноситель содержит определенное количество растворенного воздуха, который со временем может образовывать пузырьки и воздушные карманы из-за разницы температур или эффекта кавитации.

Полимерные трубы, не армированные непрерывным слоем алюминиевой фольги, проницаемы для кислорода, который, накапливаясь в трубах, образует воздушные пузырьки и ускоряет, помимо прочего, коррозию металла.

Если защитный оксидный слой поврежден, вода вступает в контакт с алюминием, и происходит бурная химическая реакция с выделением водорода.

Автоматический воздухоотводчик решает все эти проблемы. Он работает непрерывно и не требует внимания пользователя. По мере накопления пузырьков воздуха в воде они перемещаются вместе с теплоносителем по контуру. Воздухоотводчик установлен в самой высокой точке контура, поэтому пузырьки воздуха рано или поздно попадают в камеру воздухоотводчика под действием силы Архимеда. Как только воздух в камере превысит установленный предел, активируется заслонка и воздух выводится наружу.

Выбор

Важно выбрать группу безопасности, которая точно соответствует характеристикам установленной системы отопления. Каждый компонент группы, манометр, предохранительный клапан и воздухоотводчик, имеет свои технические и эксплуатационные характеристики, которые должны точно соответствовать требованиям проекта отопления.

Производители предлагают готовые решения и сборки групп безопасности на основе наиболее распространенных конструкций отопления домов, для различных котлов и способов подключения.

Внимательно прочитайте техническое руководство котла, прежде чем сделать свой выбор. Если это настенный газовый или электрический котел, он уже имеет группу безопасности и полностью согласованные параметры, поэтому нет необходимости дублировать их. Для напольных котлов, твердотопливных котлов, плит и каминов с циркуляцией воды в большинстве случаев отсутствует встроенное оборудование и трубопроводы. Читайте здесь, как выбрать отопительный котел.

Все компоненты группы безопасности подключены к одной консоли. Это фактически труба с подготовленными тройниками для подключения оборудования и двумя отводами для включения в отопительный контур.

При выборе важно уточнить:

Диаметр соединительных труб (1′, ¾’, ½’).
Тип соединения (угловое, нижнее, боковое и т.д.), с какой стороны должны быть подведены трубы к группе безопасности и как именно они должны быть ориентированы.

В любом случае вентиляционное отверстие должно быть установлено в самой высокой точке группы. Таким образом, он должен оставаться подключенным. Манометр и предохранительный клапан расположены под ним. Это необходимо для того, чтобы скопившийся в воздушной камере воздух не влиял на показания манометра и работу предохранительного клапана.

Материал защитной консоли: никель, нержавеющая сталь, бронза, чугун.

Чугун используется только в высоконапорных и высокоэффективных системах отопления с большим сечением труб на разводке. В основном это коллективные промышленные котлы. Для частных домовладений лучше выбрать никель или нержавеющую сталь. Для дополнительной защиты кронштейн и оборудование могут быть просто заключены в наружный корпус из черного чугуна.
