Как установить ремень на стиральную машину

Ременная передача в стиральных машинах с обычными двигателями является неотъемлемой частью трансмиссии и служит для передачи крутящего момента от электродвигателя на барабан. Однако, она может быть повреждена или естественно изношена при эксплуатации. Поэтому знание того, как установить ремень на стиральную машину, будет полезно для всех владельцев таких аппаратов. Автоматические стиральные машины можно разделить на две группы по способу передачи крутящего момента - с обычными двигателями и инверторными. В последних используется прямая передача без ремня, но владельцам обычных моделей без этой детали не обойтись.

Почему ременная передача является съемной?

Ременная передача вращает шкив барабана. Как и все механические трансмиссии, она может быть повреждена. Если ремень слетел один раз, ничего страшного - вот как надеть его обратно, не вызывая специалиста. Однако бывают случаи, когда приводной ремень приходится устанавливать на место снова и снова. Причины возникновения проблемы:

• Носить. Лента со временем растягивается и поэтому соскальзывает с колеса. При ослаблении он также издает характерный свистящий звук. Этот компонент может быть поврежден или даже разорван. Откройте заднюю панель, чтобы осмотреть ее и выяснить степень износа.
• Неровности при установке шкива. Проверьте и при необходимости подтяните.
• Слабая посадка двигателя. Проверьте и при необходимости подтяните.

• Смятие шкива и вала. Эти компоненты могут погнуться в результате неудачной поломки ремня. Также возможно, что устройство неисправно, в этом случае оно будет возвращено по гарантии. Деформированные детали должны быть заменены.
• Повреждение поперечного вала. Бак и вал соединены поперечным валом - если он сломается или ослабнет, баланс будет нарушен. Необходимо заменить или подтянуть крепеж.
• Неправильная установка ременной передачи. При самостоятельной установке часто допускаются ошибки. Для устранения неисправности лучше всего обратиться к специализированному дилеру.
• Неподходящие запасные части. Если шкив или ремень был заменен на новый, купленный в магазине, он может не подойти.
• Подшипники изношены. Это приводит к искажению барабана при вращении, и может быть слышен сдавливающий звук.

Предупреждающие признаки поломки

Приводной ремень в асинхронной/коллекторной стиральной машине является важной деталью. Если он покидает свое место, стиральная машина останавливается. Промывка не происходит. Но как узнать, что произошло? Вы не можете видеть, что происходит внутри машины. Современные модели оснащены системой самодиагностики, которая уведомляет владельца о возникшей проблеме. На дисплее появляется цифровой код ошибки, и остается только расшифровать его значение - прочитать инструкцию по эксплуатации. Не страшно потерять инструкцию - информацию о кодах ошибок для конкретной модели всегда можно найти в Интернете. Также может случиться, что устройство неисправно, но код ошибки недоступен. Эта проблема может быть выявлена по косвенным признакам:

• При запуске программы двигатель работает, а барабан стоит на месте;
• Электромотор издает ровный гудящий звук, а затем останавливается через регулярные промежутки времени;
• Когда программа запускается, двигатель начинает работать, а электроника "замирает";
• Барабан легко вращается вручную, и это вращение не является шумным.

Как затянуть ремень?

Если ремень уже однажды порвался, его просто нужно натянуть на шкив. Эта задача не является технически сложной, но требует определенной сноровки и физической силы. Ниже описана процедура установки ремня на место:

• Отключите SM от источника питания. Выключите воду. Отсоедините шланги - слейте воду и наполните.
• Установите машину в центре комнаты - это облегчит ее использование. Поверните машину задом наперед к себе.
• Натяните свободную часть на шкив двигателя. Поверните его против часовой стрелки и попытайтесь установить его на шкив. Это лучше всего делать вдвоем. Попросите помощника вращать шкив двигателя, пока вы натягиваете ремень обеими руками. В некоторых моделях натяжение ремня затруднено. Если производитель не оснастил машину специальной регулировкой натяжения, вам придется применить силу.
• По окончании сборки проверните шкив барабана - вращение должно быть тугим.
• Установите панель на место, задвиньте шайбу на место, подключите к электросети и другим коммуникациям. Проверьте работу.

Где я могу получить запасную часть?

Когда диск снова выключится, примите соответствующие меры. Если частота отказов составляет 2-3 раза каждые шесть месяцев, следует приобрести запасную часть. Самый простой способ - снять старый ремень и вернуть его в мастерскую. Вы получите точно такой же. Если нет точной замены или нет подходящих магазинов в вашем регионе, закажите деталь через Интернет. Что именно мне нужно заказать? Есть два варианта:

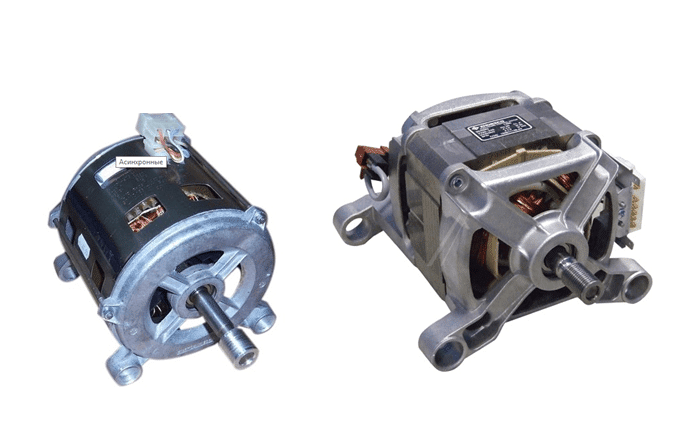

• Если ваша стиральная машина имеет асинхронный двигатель, вам понадобится клиновой ремень;
• Если у него коллекторный двигатель, вам понадобится клиновой ремень.

Чтобы разобраться в устройстве вашей стиральной машины, достаточно прочитать инструкцию и проявить немного любопытства. Если вы знаете основы, вы сможете решить многие проблемы самостоятельно. Например, вам не придется вызывать техника, чтобы подтянуть приводной ремень.

Как натянуть или заменить ремень в стиральной машине?

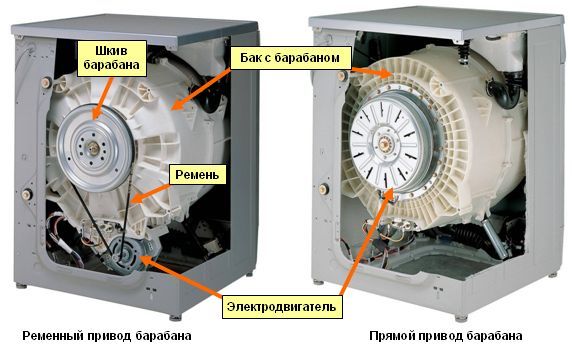

Приводной ремень необходим для вращения барабана автоматической стиральной машины. В моделях с прямым приводом он не изнашивается, но в стиральных машинах с асинхронным или коллекторным приводом он иногда отваливается или повреждается. Эксперты расскажут, как правильно установить новый ремень для стиральной машины дома при ее замене. Чтобы работа была выполнена быстро, следует правильно выбрать деталь, а также прочитать инструкцию.

Что такое приводной ремень?

Приводной ремень устанавливается на шкив барабана или двигателя. Он используется для передачи крутящего момента от двигателя к барабану. Срок службы этой детали составляет более 10 лет, но при перегрузке она выходит из строя. Современные стиральные машины показывают на дисплее код ошибки. Визуально неисправность проявляется в нескольких вариантах. Типы привода барабана стиральной машины

Признаки и причины неисправностей компонентов привода стиральной машины

Если машина перегружена бельем, барабан может вращаться тяжелее, а ремень может упасть.

Предупреждающие знаки

На ослабление приводного ремня в стиральной машине указывают следующие признаки

• При запуске программы не вращайте барабан при работающем двигателе;
• Невозможность вращения барабана, даже если двигатель продолжает работать с некоторым усилием;
• Вращение барабана с небольшим количеством предметов внутри;
• Отсутствие отжима при загрузке большого количества белья;
• Необычные звуки, такие как скрежет и трение;
• Запускается программа, и машина вешает трубку.

Почему ломается ремень в стиральной машине

Прежде чем приступить к решению проблемы, стоит выяснить, почему слетает ремень в стиральной машине.

• Проблемы с креплением шкива. Ослабленное или слишком слабое крепление может привести к разрыву или поломке ремня, что может вызвать заклинивание барабана.
• Ненадежное крепление двигателя. Если крепления ослаблены, ремень не натянут должным образом и может соскочить. Неисправность можно устранить, затянув все крепежные элементы.
• Естественный износ деталей. Если машина использовалась более 10 лет, ремень растянулся. На это указывают проблемы со свистом и сдавливанием.

• Отказ подшипника. При износе подшипников стирально-сушильной машины раздается громкий шум, вызванный вибрацией деталей и шкива барабана. Нагрузка на детали увеличивается с каждой стиркой. Эксплуатация машины с неисправными подшипниками приведет к растяжению, разрыву и обрыву ремня.

• Искажение шкива или вала. Геометрия детали нарушается из-за ослабления креплений двигателя, изменения формы вала и шкива и трещин в шкиве. Сильные вибрации во время работы приводят к проскальзыванию и обрыву ремня, а также к повреждению сложных деталей автоматической стиральной машины.
• Слабое натяжение ремня. Если деталь неправильно подобрана по размеру или натянута, она отвалится.
• Нечастое использование машины. Когда машина используется редко, приводной ремень теряет свои эластичные свойства - он высыхает в согнутом состоянии. Жесткий компонент может треснуть, порваться или растянуться при вращении барабана.
• Ослабление крестовины барабана. Если приводной ремень быстро и легко соскальзывает с барабана стирально-сушильной машины, проверьте поперечный баланс.
• Деформация пластикового резервуара. При длительном использовании прибора деформированные части бака оказывают давление на шкив барабана. Изменение его положения по отношению к шкиву двигателя приводит к падению ремня.

• Установите программу для интенсивной стирки. Если машина перегружена бельем и работает ежедневно на интенсивной программе (5-10 часов), ремень соскочит. Деталь должна быть установлена на место.

Как заменить или поставить на место ремень в стиральной машине?

Абсолютно все причины неисправностей требуют повторной затяжки или замены компонента. Порванная деталь всегда подлежит замене. Если старый ремень изношен и проскальзывает, лучше установить новый. Определите проблему, повернув барабан. Если деталь легко вращается, значит, она неправильно выровнена. Перед окончательной заменой сломанного ремня в стиральной машине следует правильно выбрать ремень.

Выбор сменного ремня

Деталь подбирается в соответствии с обозначением старой - 4 буквы и 1 цифра. При покупке необходимо учитывать следующее:

• жесткость и эластичность. Они маркируются буквами EP, EL, MAEL, E. Эластичные изделия подходят для современных моделей, а жесткие изделия подходят для более старых моделей и требуют подбора бака к двигателю;
• Длина ремня. Короткий может порваться во время работы, а длинный - отсоединиться;
• Профиль. Обозначение J указывает на расстояние между ластовицами 2,34 мм, а обозначение H - 1,6 мм. Обратите внимание, что H-профиль ремня не подходит для двигателя с J-профилем;
• Количество клиньев. Это не критично, но более узкий пояс с небольшим количеством клиньев будет падать чаще, чем более широкий пояс с большим количеством клиньев;
• код детали. Для более старых стиральных машин Bosch потребуется ремень 1192 J3, для узких стиральных машин Samsung - ремень 1270 J3, для средних и широких - ремень 1270 J5;
• материал. Резиновые ремни прочны и имеют низкий коэффициент удлинения. Полиуретановые легче устанавливать, но они быстрее изнашиваются.

Помимо основных параметров для выбора, важно учитывать тип продукта.

Клиновой тип

Клиновые ремни используются в машинах с асинхронными двигателями. Форма изделия напоминает усеченный треугольник или трапецию. Ремень жесткий, но прочный и гибкий. Производители выпускают продукцию:

• для иностранных машин - раздел 3L;
• для бытовых стиральных машин - раздел A и Z.

Маркировку можно прочитать на внешней стороне. Как лучше всего установить клиновой ремень в работающей стиральной машине? Установка начинается со шкива двигателя, после чего он задвигается в паз барабана. Требуется сделать прогиб и усилить его на 5 мм в середине. В противном случае он будет проскальзывать и плохо сжиматься. Чтобы затянуть его, постепенно перемещайте двигатель с ранее ослабленными креплениями.

Клиновой тип ремня

Клиновидное изделие подходит для стиральных машин с электрическими коллекторными двигателями. Он выполнен в виде клиньев, расположенных в ряд и образующих зубья. Плоская лента гибкая, монолитная, выдерживает высокие нагрузки при мойке и плавно вращается. Детали ручек различаются глубиной фаски и количеством ручек (3-9). Эти цифры определяют плотность и допустимую нагрузку во время работы. По сравнению с клиновым изделием, эта часть слабее, поэтому при натяжении необходимо прикладывать усилие. Чтобы проверить натяжение, поверните ремень вокруг центральной оси на 360 градусов. После замены проверьте положение ремня - точно посередине ширины шкива двигателя и барабана. Важно: модели с многоручьевым ремнем имеют меньшее натяжение, чем модели с клиновым ремнем, поэтому работать с ними следует в перчатках.

Алгоритм замены ремней

Работы по замене выполняются в следующем порядке:

1. Прибор отключается от сети нажатием кнопки.
2. Съемная задняя, боковая или нижняя панель отвинчивается.
3. Приводная пластина снимается.
4. Ремень проверяется на наличие разрывов и растяжений.
5. Поверхность пола рядом с машиной покрывается тканью для впитывания излишков воды.
6. Машина аккуратно укладывается на бок.
7. Укладывается лента из черной резины или полиуретана.
8. Снимите сцепление, двигатель и ременные тяги.
9. Дефектный ремень снимается с трансмиссии и двигателя.
10. Новый ремень закрепляется на трансмиссии и двигателе.
11. Как правильно натянуть новый ремень на разобранную стиральную машину? Надев его и повернув шкив так же, как натягивается велосипедная цепь.
12. Сцепление и зажимы подбираются к новому изделию, машина собирается и устанавливается.

Монтаж и демонтаж ремня После завершения сборки стирально-сушильная машина запускается в тестовом режиме - в программе экспресс-стирки. Замена приводного ремня - сложный и трудоемкий процесс. Если вы приложите усилия, вы легко справитесь с этой работой. Если у вас нет таких навыков, стоит воспользоваться помощью профессионала. Ноябрь 1, 2018, 12:43 pm Октябрь 24, 2018 5:44 pm О преступлении Ссылка на текущую статью

Как установить ремень на стиральную машину

Ремень стиральной машины - это одна из самых важных деталей, без которой прибор просто не сможет работать. Он размещается на двигателе, установленном в машине, и шкиве, расположенном в месте соединения с двигателем. Чтобы привести барабан в движение, необходимо запустить двигатель, от которого вращение передается на шкив. В этой конструкции нет ничего сложного, и она часто используется в различных промышленных приложениях. Если по какой-либо причине ремень соскочит, барабан не будет вращаться. В этом случае необходимо вернуть ремень на прежнее место. Как это сделать правильно? Давайте рассмотрим этот вопрос более подробно.

Как заменить ремень в стиральной машине Samsung?

В стиральных машинах производства Samsung крышка, расположенная сзади, не снимается. Это всегда сильно затрудняет поиск и устранение неисправностей прибора. Чтобы решить эту проблему, вам понадобятся:

• Тот же ремень - выберите тот, который имеет ту же маркировку, что и вышедший из строя;
• Кусок клейкой ленты длиной не более 15 сантиметров;
• Полметра проволоки толщиной 0,5-0,8 миллиметра;
• Плоскогубцы;
• Фонарь или любое другое устройство, способное давать свет;
• Крестообразная отвертка.

Перед проведением ремонта осмотрите шестерню и барабанный шкив. Шестерня имеет несколько отделений для ремней. Он монтируется сверху вниз. При установке нового ремня на место старого важно правильно попасть в то место, где ранее находился поврежденный компонент. Если он находится слишком близко к шестерне, вы не сможете определить, правильно ли он установлен. Вполне вероятно, что часть ремня провиснет или прорвется через край шкива, и тогда ремонт придется повторить. Как только ремень будет установлен на шкив, его следует слегка сдвинуть в сторону. Важно выбрать такое положение шкива, чтобы он имел опору против вращения шестерни, которая, как правило, все время пытается двигаться в противоположную сторону, где она остановится из-за упора. Используйте клейкую ленту, чтобы закрепить ленту. Для закрепления хорошо использовать проволоку - наложите ее на ленту, сделав около 10 витков, и закрепите края, скрутив их вместе. Поверните шкив так, чтобы ремень правильно прилегал. Если процедура была выполнена правильно, вы услышите "щелчок". Ремень не будет вращаться, так как он надежно зафиксирован изготовленным вами кронштейном. Теперь поверните шестерню на другую сторону и снимите ремень и проволоку. В настоящее время ремонт завершен. Все действия обычно занимают не более четверти часа, но только в том случае, если они выполняются строго в соответствии с инструкцией. Чтобы проверить результат, поверните шкив. Ремень ложится на место и выравнивается сам.

Как заменить ремень в стиральной машине Indesit?

В первую очередь, вам следует приобрести новый ремень. В идеале он должен быть предоставлен производителем стиральной машины или авторитетным продавцом. Перед установкой нового ремня удалите остатки неисправного ремня из машины. Установите запасной ремень на двигатель, плотно прижав верхнюю часть ремня к шкиву. Теперь вращайте барабан и одновременно устанавливайте элемент на шкив. Важно, чтобы ремень входил в центр шкива в верхней части. Этого можно добиться, передвигая его по нескольким дорожкам на шкиве, который расположен в нижней части машины.

Как установить ремень на стиральную машину LG

Для замены ремня на машинах LG необходимо выкрутить винты, расположенные на задней части корпуса, и снять крышку, которая их фиксирует. Это можно сделать с помощью крестообразной отвертки. Снимите поврежденный ремень, потянув его в сторону и параллельно вращая шкив. В этом случае важно снова собрать все детали, чтобы впоследствии они не повредили машину. Теперь наденьте новый ремень на двигатель, а затем на шкив. Для этого натяните ремень на локоть и аккуратно скрутите его. Убедитесь, что ремень точно встал на место и плотно прижат к пазу. Поверните шкив, чтобы убедиться, что он установлен правильно. По окончании проверки установите фиксирующую пластину на место и затяните винты. Как видите, заменить неисправный ремень в стиральной машине - не проблема. Главное - не торопиться и придерживаться разработанного плана действий.

Какие ремни можно найти в вашей стиральной машине

Клиновой ремень

Чаще всего такие ремни используются в асинхронных двигателях. Они изготовлены из высококачественного материала и отличаются особой прочностью. Этот элемент, установленный в машине, должен быть натянут так, чтобы его прогиб при нажатии пальцем не превышал 5 миллиметров. Натяжение достигается за счет движения двигателя, при этом крепежные элементы предварительно нагружаются. Если движение двигателя недостаточно для создания требуемого натяжения, элемент необходимо заменить. Он устанавливается, начиная со шкива двигателя. Затем ремень вставляется в канавку шкива барабана. Затем, удерживая его, вращайте шкив до полной посадки. Как только ремень будет установлен на место, установка будет завершена.

Клиновой ремень

Используется для установки в коллекторные двигатели. Он имеет зубчатую форму. Он может иметь самые разные размеры и формы, а также различное количество поясов. Замена клинового ремня полностью идентична замене клинового ремня. Единственное различие в установке заключается в том, что клиновой ремень должен располагаться в центре ответного шкива либо на барабане стиральной машины, либо на двигателе. Степень натяжения такого ремня несколько ниже, чем у предыдущей модели. Это делается путем вращения вокруг него. Если во время ремонта натяжение ремня слишком велико, необходимо соблюдать особую осторожность, чтобы не повредить руки.

Как продлить срок службы ремня стиральной машины

Чтобы продлить срок службы ремня, проверьте вес белья, помещенного в барабан. Именно вес мокрого белья в барабане может нарушить баланс машины.

Причины проблем с ремнями

Износ и повреждения

Специфично для компактных стиральных машин, где детали расположены очень близко друг к другу. Они могут тереться друг о друга во время работы прибора, поэтому изнашиваются гораздо быстрее, чем должны.

Треснувший шкив

Причин возникновения трещин может быть много - от перегрузки машины до неправильного натяжения ремня. В любом случае, возникновение этой неисправности требует замены шкива.

Износ подшипников

Высокий уровень износа может вызвать сильную вибрацию выжимного устройства и привода. Это приводит к растяжению ремня. Со временем он может соскользнуть или порваться.

Неправильное использование стиральной машины

Когда в барабан помещается большое количество белья, машина может сильно вибрировать. Эти вибрации могут привести к тому, что ремешок легко порвется. Если машина не использовалась в течение длительного времени, ремень может ослабнуть и истончиться. В машинах с боковой нагрузкой часто можно наблюдать такой дефект, как усталостная деформация пластмассовых деталей. Это, в свою очередь, приводит к смещению компонентов машины и проскальзыванию ремня. Если произошла такая поломка, не тратьте деньги на бесполезный ремонт, а приобретите новую стиральную машину.

Как установить новый ремень стиральной машины?

Проблема установки нового ремня стиральной машины настолько актуальна, что я был вынужден опубликовать эту статью. У ремонтников все отработано до автоматизма, а у неподготовленного человека часто возникают вопросы и трудности. Первая мысль - короткий или поврежденный ремень. Но это не так. Это вопрос установки нового ремня. Обратите внимание, что это не всегда так.

1. почему ремень не подходит?

Обратите внимание, что большинство стиральных машин не имеют регулировки натяжения ремня. Новый ремень, в отличие от старого, еще не растянут, поэтому для его регулировки необходимо приложить большое усилие. Часто кажется, что пояс слишком короткий и его невозможно надеть. В следующем разделе описано, как можно облегчить этот процесс.

2. насколько легко надевать ремешок?

Отключите прибор от электросети и снимите заднюю крышку стирально-сушильной машины. Во-первых, проверьте приводной шкив двигателя, чтобы убедиться, что на нем не осталось фрагментов старого ремня (см. рисунок 1). Если да, то вам нужно будет удалить излишки. Следующий, натянуть ремень сначала на шкив двигателя, а затем на ведомый шкив. И вот самый важный момент. Если не удается надеть ремень, можно использовать 2 пластиковые стяжки для затягивания ремня на шкиве барабана. Если завязок нет, допустимо плотно обмотать его клейкой лентой или скотчем. После фиксации поверните шкив барабана (фото 2). Ремень должен быть полностью установлен, и только после этого следует откусить пластиковые ленты боковыми щипцами (фото 3). После установки новый ремень натянут как струна, и это нормально. Если смотреть на шкив сверху (вертикально), ремень должен находиться посередине боковой стенки шкива. На фото показан процесс установки стиральной машины Bosch WMV1600. Именно на этой модели чаще всего возникают трудности. Это связано с тем, что верхняя часть барабана закрыта, а зазор между корпусами очень мал. И удерживать диск пальцем в этой области довольно проблематично.

3-я основная причина поломки ремня

Ремень привода барабана подвергается значительным нагрузкам и трению. Скорость вращения приводного шкива двигателя достаточно высока и может достигать 10 000 об/мин. Неудивительно, что со временем ремень изнашивается, растягивается и в конце концов рвется. Конечно, существуют и другие причины повреждения, но это единичные случаи. Существует два основных материала ремней: резина (черный) и полиуретан (светло-желтый). Отмечается, что полиуретановые ремни более подвержены износу.
