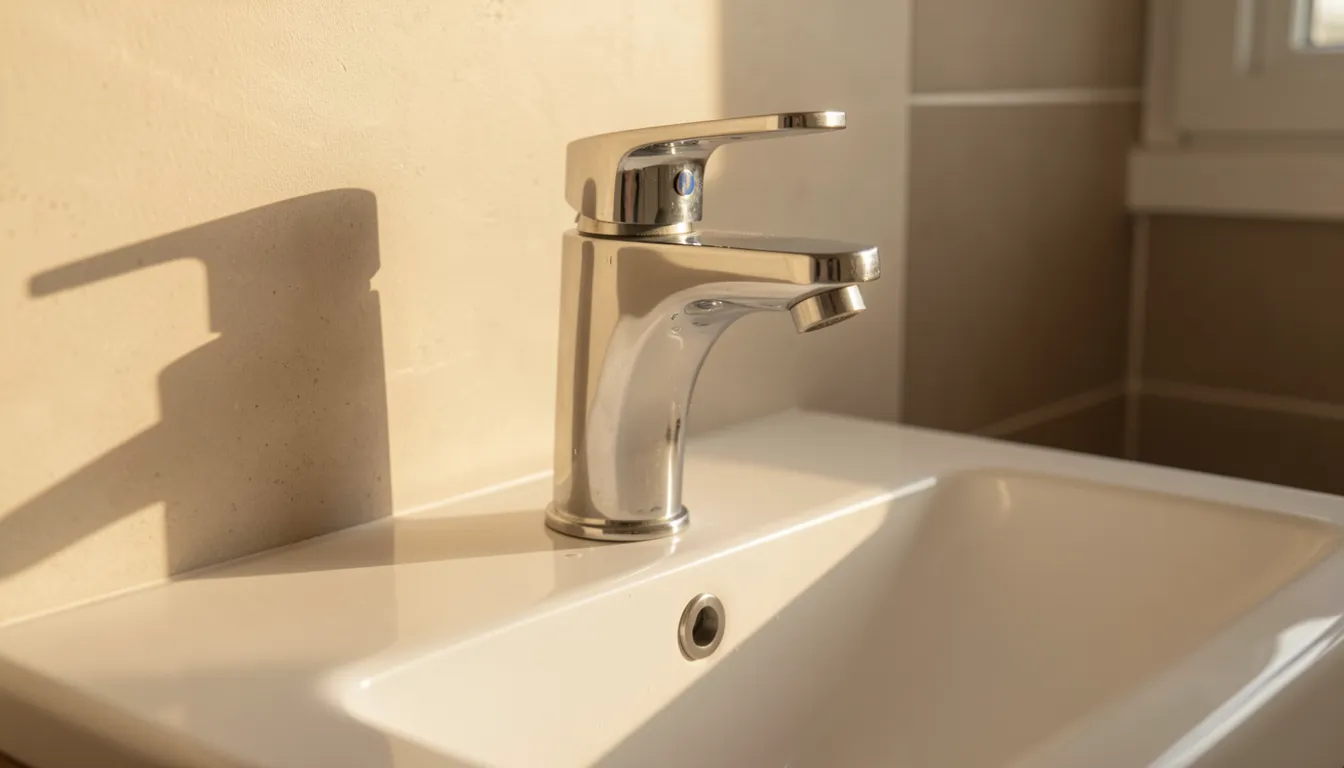

Как заменить гибкую подводку в смесителе Grohe: инструкция

Самостоятельная замена гибкой подводки в смесителях Grohe технически сложна из-за особенностей конструкции. В отличие от большинства бытовых кранов, шланги здесь не накручиваются на резьбу корпуса, а впрессованы внутрь и удерживаются специальными стопорными кольцами. Если вы решите произвести замену самостоятельно, помните: это автоматически аннулирует гарантию производителя. При возникновении серьезных поломок правильнее обратиться в официальный сервисный центр.

Необходимый инструмент

Стандартный разводной или рожковый ключ для этой задачи не подойдет. Производитель намеренно утопил гайку крепления картриджа глубоко в корпус, создав минимальное пространство между деталями. Вам потребуются:

Шлицевая отвертка;
Набор шестигранников (минимум на 3 мм);
Торцевая головка размером 32 мм с тонкой стенкой (толстая головка просто не пролезет в зазор).

Пошаговый алгоритм замены гибких шлангов

Прежде чем приступать к разборке, перекройте подачу холодной и горячей воды на стояках. Откройте смеситель, чтобы слить остатки жидкости из системы под давлением.

Демонтаж ручки и защитных элементов

Сначала нужно получить доступ к внутренним узлам через верхнюю часть крана. Найдите декоративную резиновую заглушку под рычагом управления. Подцепите её шлицевой отверткой и удалите. Под заглушкой находится винт, который фиксируется шестигранником. Выкрутите его полностью и снимите ручку смесителя.

После снятия ручки перед вами откроется полусферическая защитная деталь. Аккуратно подденьте её той же отверткой по кругу, чтобы снять с корпуса. Теперь доступна гайка картриджа. Используйте торцевую головку на 32 мм, чтобы открутить её против часовой стрелки.

Извлечение картриджа и подводки

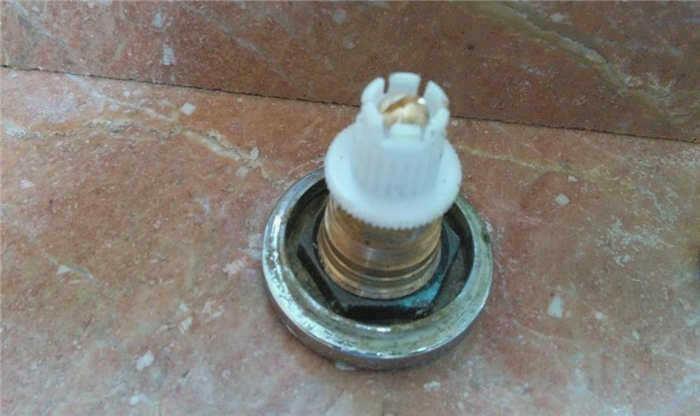

Картридж в моделях Grohe обычно состоит из двух частей. Верхнюю часть можно вытянуть вверх за шток, на котором держится ручка. Нижнюю половину необходимо аккуратно вытолкнуть снизу смесителя через отверстие в корпусе с помощью отвертки.

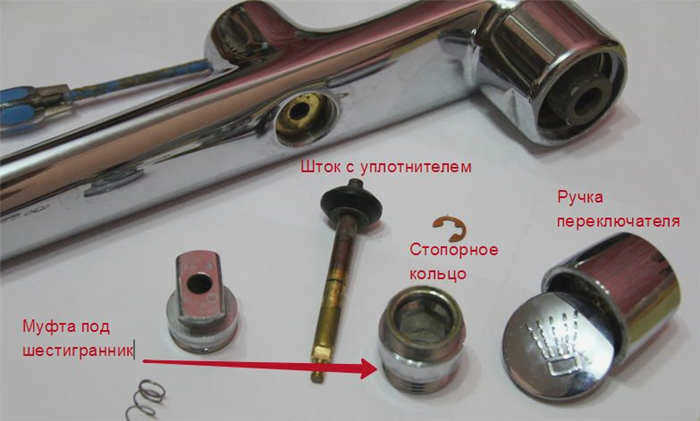

Подводка крепится внутри корпуса не резьбой, а пластиковыми стопорными кольцами (шайбами). У этих колец есть специальные прорези под шлицы. Вставьте плоскую отвертку в отверстие кольца и подденьте его. Как только стопоры будут удалены, латунные штуцеры шлангов выйдут из посадочных мест свободно.

Выбор новой подводки

При покупке запчастей крайне важно соблюдать параметры штатных соединений. Осмотрите старые шланги и проверьте следующие характеристики:

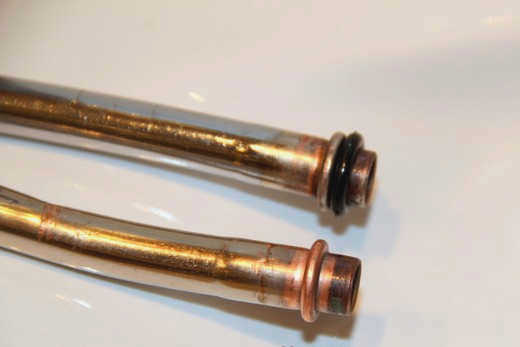

Длина видимых участков латунных штуцеров должна составлять 40 мм.
Диаметр штуцера — строго 10,5 мм.
По всей длине штуцера не должно быть никаких утолщений или шлица под ключ.

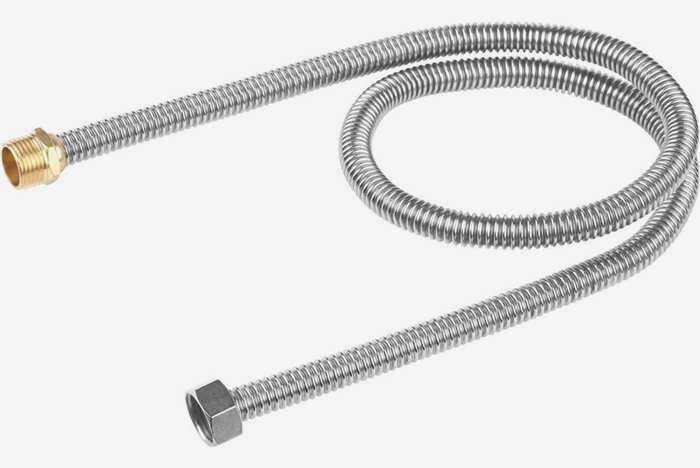

Обратите внимание на наличие уплотнительных колец. В оригинальных шлангах Grohe они отсутствуют на самих длинных штуцерах; кольца располагаются только в нижней части картриджа на стороне, прилегающей к дну корпуса. При выборе замены можно использовать сильфонную подводку, если на её штуцерах уже предустановлены каучуковые уплотнители.

Сборка и проверка

Сборка осуществляется в строго обратной последовательности: установите новые шланги (они должны зафиксироваться стопорными кольцами), вставьте картридж, закрутите гайку на 32 мм, установите защитную полусферу, наденьте ручку и затяните винт. После завершения работ откройте вводные краны и внимательно проверьте соединения на герметичность.

Особенности разных типов монтажа

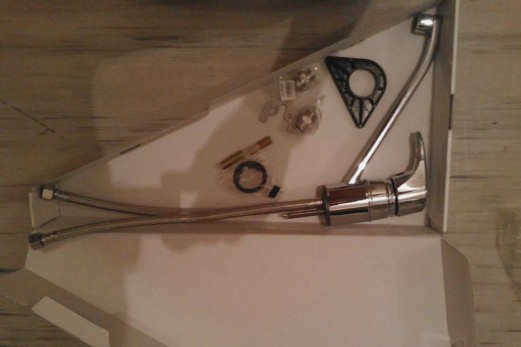

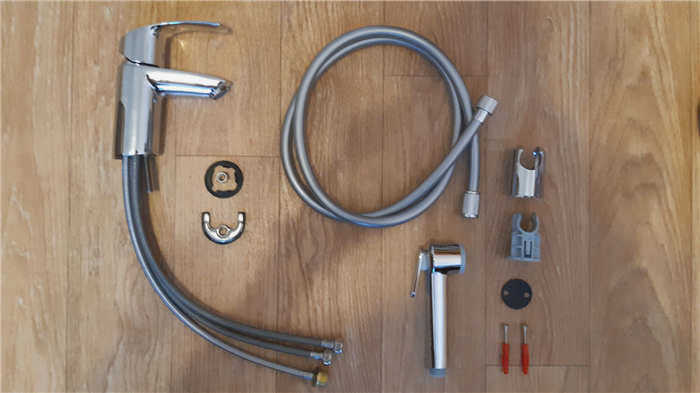

Метод ремонта зависит от того, как именно установлен ваш смеситель. Если это модель для раковины (накладная), вы работаете с гибкими шлангами внутри корпуса. Однако в случае настенных моделей Grohe ситуация иная.

В настенных системах подводка часто представляет собой жесткие полипропиленовые трубы, которые подключаются к эксцентрикам через тройники. В этом случае замена заключается не в демонтаже шлангов из корпуса, а в переделке участка труб: нужно отрезать старый полипропилен и впаять новые соединительные муфты. Если же у вас смеситель с монтажом на борт ванны, процедура идентична разборке однорычажного крана через снятие ручки.

Будьте осторожны при работе с трубами, если кран уже демонтирован из отверстия в раковине. Не пытайтесь силой гнуть жесткие подводящие трубки или шланги, чтобы просунуть их через узкое отверстие умывальника — это может привести к заломам металла или повреждению внутренних каналов.
