Как сделать тиски своими руками из металла: виды и способы

Изготовление слесарных тисков своими руками — это способ получить надежный инструмент под конкретные задачи, не переплачивая за заводские модели, которые часто бывают либо слишком громоздкими, либо низкого качества. Основной принцип работы любого металлического зажима заключается в передаче крутящего момента через ходовой винт на подвижную губку.

Классификация самодельных металлических тисков

Перед началом работ важно выбрать конструкцию, исходя из планируемых операций. Тип устройства определяет жесткость фиксации и возможности обработки.

Тиски из швеллера. Это самый массивный и надежный вариант для тяжелых слесарных работ. П-образный профиль служит основой, обеспечивающей высокую жесткость конструкции.
Тиски из профильной трубы. Бюджетный метод, где труба выступает в роли направляющей. Такой инструмент легче, но требует тщательной подгонки деталей для исключения люфтов.
Тиски из уголка. Простой вариант, часто используемый для создания небольших зажимов или специализированных приспособлений.
Эксцентриковые (быстрозажимные) модели. Идеальны для сверлильных станков. Вместо долгого вращения винта здесь используются рычаги-эксцентрики, которые позволяют мгновенно зажать и разжать заготовку.

Как сделать тиски из швеллера и уголка

Такая конструкция подходит для создания полноценного слесарного инструмента. Рекомендуется использовать швеллер шириной 80–100 мм. Длину заготовки стоит брать в пределах 300–400 мм, чтобы обеспечить достаточный ход подвижной части.

Подготовка основы и неподвижной губки

Сначала отрежьте нужный кусок швеллера. На концах необходимо просверлить отверстия для последующего крепления к верстаку. Для создания неподвижной губки возьмите металлический уголок длиной 100–120 мм. Его нужно приварить к одному из торцов швеллера так, чтобы внутренняя грань была направлена к центру профиля. Важный технический нюанс: приваривать уголок следует строго перпендикулярно швеллеру. Любой перекос приведет к тому, что зажим будет работать неравномерно, а заготовка начнет выскальзывать.

Создание подвижной губки

Подвижная часть состоит из второго уголка и трубы, которая будет служить направляющей. Трубу устанавливают вдоль оси швеллера. В ней нужно просверлить отверстие строго по центру для прохождения винта. Чтобы движение было плавным и без заеданий, трубу и уголок необходимо тщательно зачистить.

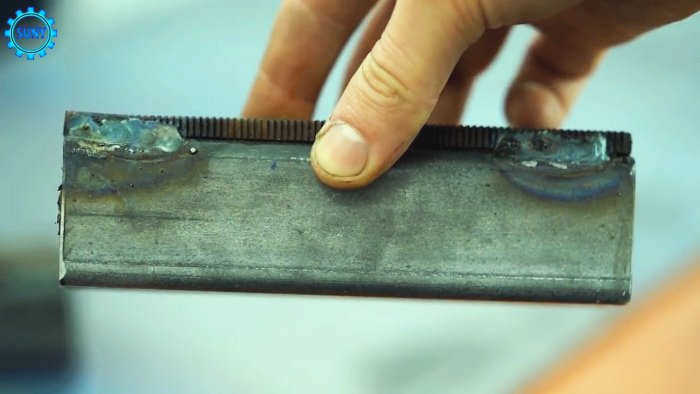

Для обеспечения мягкого скольжения можно использовать полотна от ножовки по металлу в качестве проставок между подвижными частями. Это поможет снизить трение. После этого приваривайте все элементы конструкции.

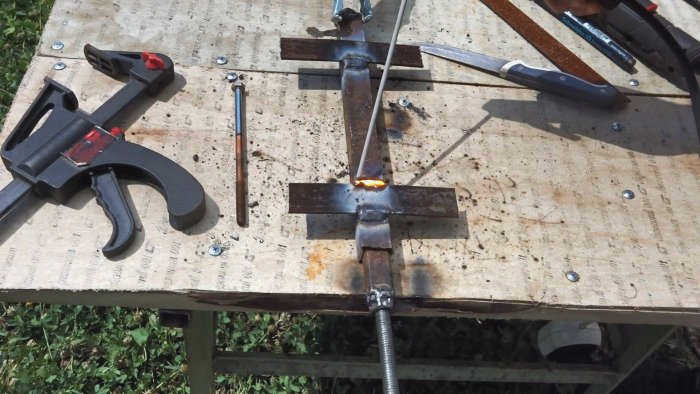

Установка механизма привода

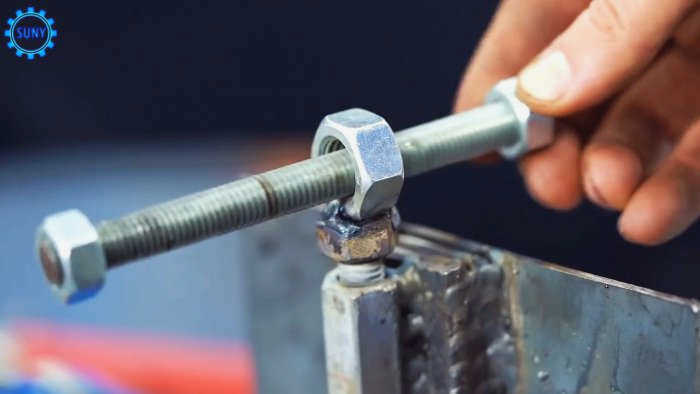

Механизм состоит из винта и гайки. Гайку необходимо приварить к подвижной губке точно по центру трубы. Винт должен иметь достаточную длину, чтобы при вращении он мог перемещать губку на требуемое расстояние. Рекомендуется использовать винт с крупной резьбой для увеличения усилия зажима. После сборки проверьте работу: гайка должна обеспечивать плавное движение без рывков.

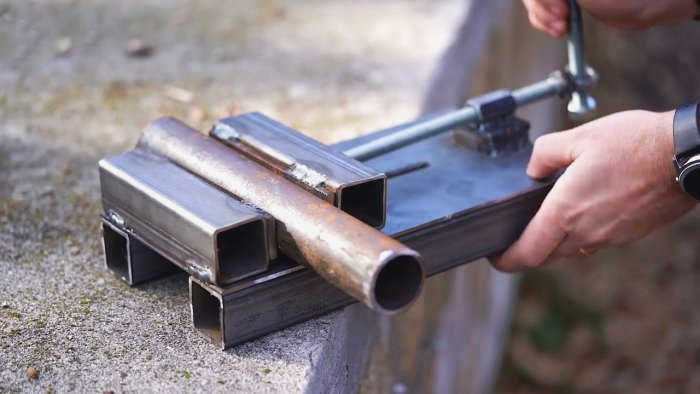

Изготовление тисков из профильной трубы

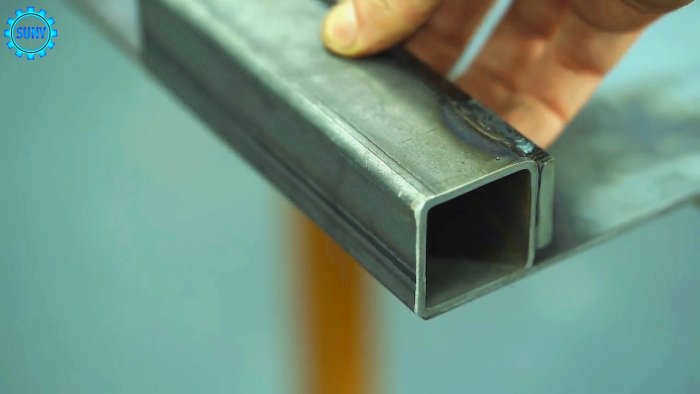

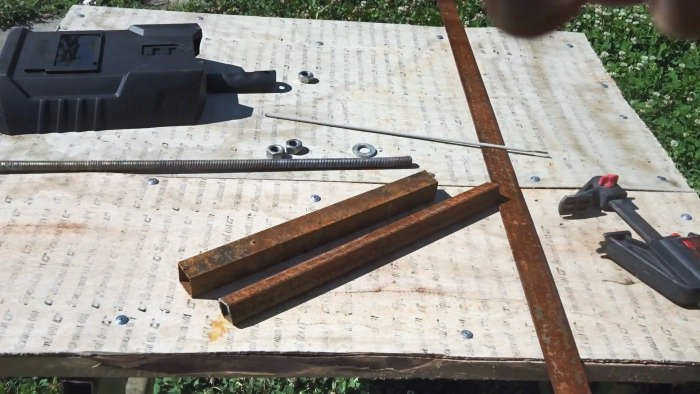

Этот метод позволяет создать компактный и эффективный инструмент, используя квадратную трубу (например, 50х50 мм) в качестве корпуса.

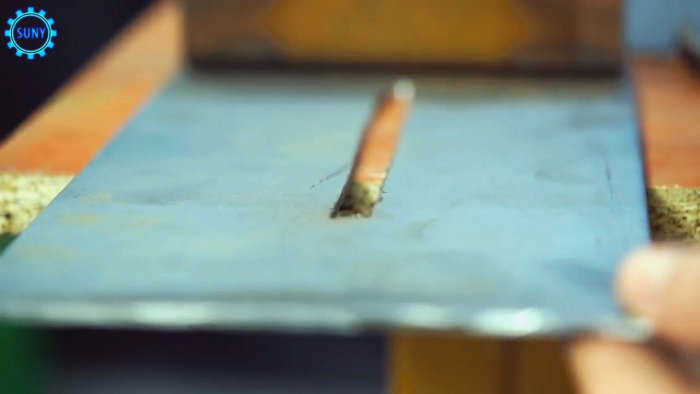

Подготовка корпуса. В профильной трубе с помощью болгарки нужно сделать продольный паз. Его ширина должна быть чуть больше приваренной подставки с гайкой. С одного края оставьте нетронутую часть, равную ширине будущих губок.

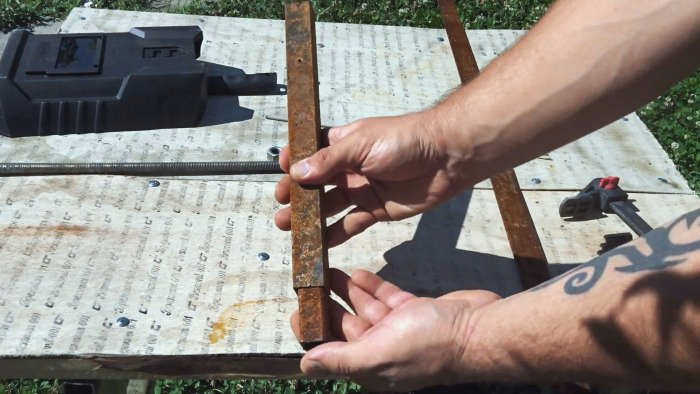

Сборка короба. Уголки, которые станут боковинами, прихватите сваркой к листу-основанию (толщиной около 4 мм). Между уголками уложите стальную пластину толщиной 10 мм. Чтобы труба двигалась свободно, используйте проставку между пластиной и трубой. После этого проварите пластину по всей длине.

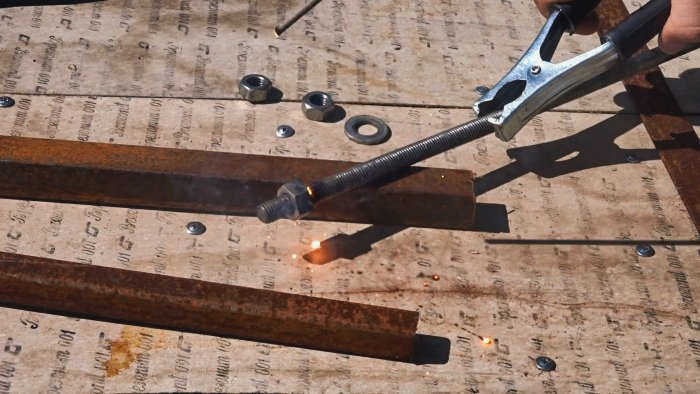

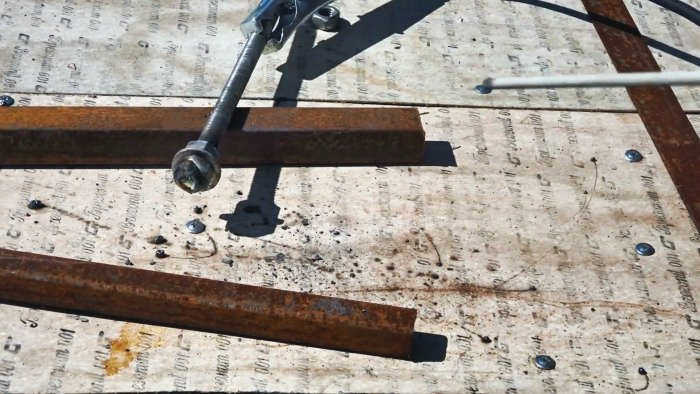

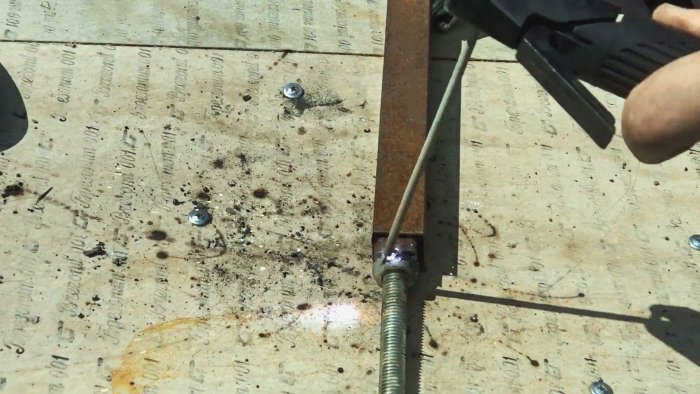

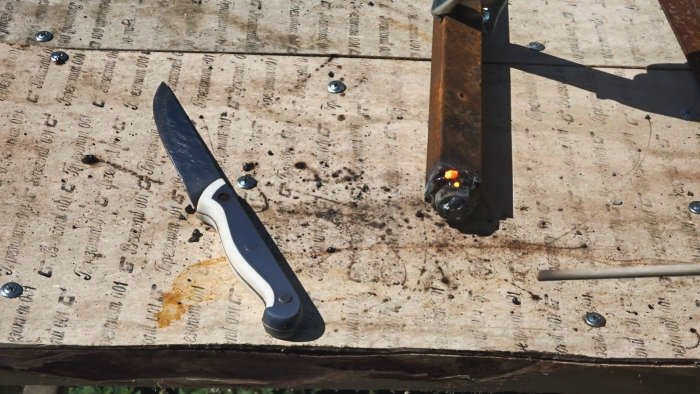

Установка привода. Длинную гайку установите на проставку из полосы металла и приварите к основанию. Вставьте шпильку в гайку. Шпилька должна быть достаточно длинной, чтобы вращение обеспечивало полный ход подвижной части.
Монтаж губок. В качестве губок можно использовать отрезки стальной полосы толщиной 10 мм. Для их крепления к уголкам просверлите отверстия и закрепите болтами, используя дополнительные гайки для фиксации.

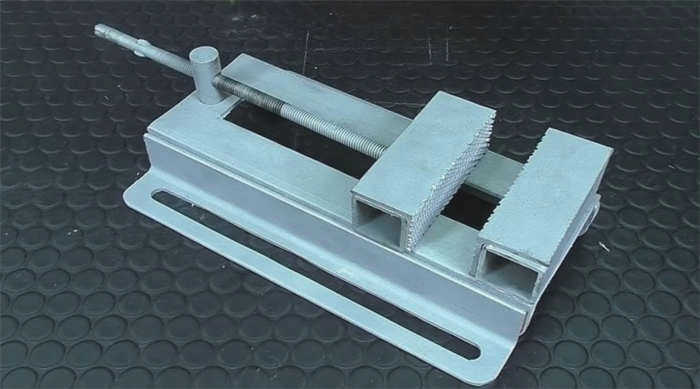

Тиски для сверлильного станка: эксцентриковый метод

Если вам нужно быстро менять детали при сверлении, лучше сделать эксцентриковые тиски. Это избавит от необходимости постоянно крутить винт.

Конструкция может базироваться на использовании резьбовых втулок с эксцентриком (например, от ГАЗ-21). Втулку разрезают на три части: нижняя шестигранная часть приваривается к ползуну, средняя соединяется с болтом, а верхняя служит рабочим эксцентриком. При повороте рычага происходит мгновенное зажатие. Максимальное расстояние между губками в таких моделях может достигать 270 мм. Чтобы эксцентрик не пережимал детали слишком сильно, можно использовать полосу толщиной 6 мм, которая будет работать по принципу пружины.

Технические советы для долговечности

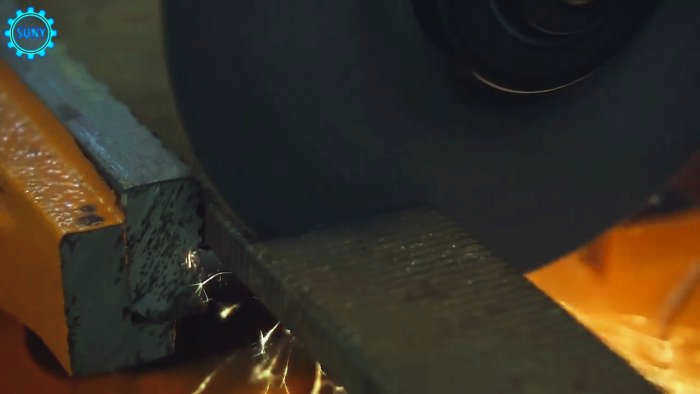

Чтобы самодельный инструмент служил долго, соблюдайте правила обработки металла. Все сварные швы после завершения работ нужно тщательно зачистить болгаркой или наждачным кругом. Если вы планируете использовать тиски как наковальню, укрепите верхнюю часть дополнительной стальной пластиной толщиной 8 мм. Это позволит распределить нагрузку на вертикальные ребра боковых уголков и предотвратит деформацию корпуса.

Для защиты от коррозии готовое изделие стоит покрасить аэрозольной краской или обработать антикоррозийным составом. Если заготовки имеют хрупкую поверхность, приварите к губкам медные накладки или используйте резиновые прокладки. Это предотвратит появление вмятин и царапин на обрабатываемых деталях.
