Как сделать слесарный верстак своими руками: чертежи и советы

Для создания надежной рабочей зоны важно понимать разницу между столом для обработки дерева и конструкцией для металла. Слесарный верстак — это по сути стол, который обязан выдерживать серьезные ударные нагрузки при работе молотком, наковальней или шлифовальными машинами. В отличие от столярного, он требует жесткого основания и часто оснащается защитной стальной столешницей.

Проектирование и эргономика: основные параметры

Прежде чем закупать материалы, необходимо подготовить чертеж. Ошибки в размерах приведут к быстрой усталости или невозможности правильно закрепить инструмент. Если вы планируете использовать компьютерное проектирование, можно воспользоваться программами Kompas-3D, SOLIDWORKS или AutoCAD. В них удобно рассчитать затраты материала и даже виртуально приложить усилия, чтобы найти слабые элементы конструкции.

Высота рабочей поверхности — критический параметр. Она должна находиться на уровне вашего пупка. При работе руки мастера должны быть слегка согнуты, а кисти располагаться на уровне брючного ремня. Если вы предпочитаете работать сидя, предусмотрите нишу для ног под столешницей.

Ширина (глубина) стола обычно составляет 50–60 см. Этого достаточно, чтобы дотянуться до края рабочей зоны без лишних наклонов. Длина конструкции зависит от площади мастерской и размера деталей: стандартные варианты варьируются от 800 мм до 1500 мм. Если верстак большой, его можно сделать разборным, но помните, что болтовые соединения менее прочные, чем сварные.

Устойчивость — залог безопасности. При работе с тяжелым инструментом шатающийся стол может упасть на человека. Для особо тяжелых работ конструкцию рекомендуется крепить к полу или стене анкерными болтами. Чтобы снизить центр тяжести, располагайте самые тяжелые предметы на нижних полках.

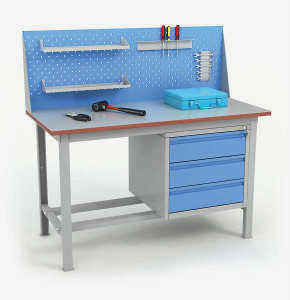

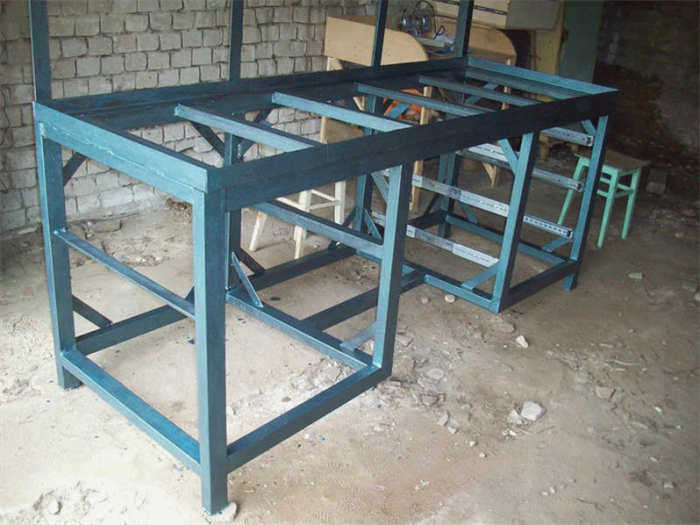

Вариант 1: Металлический слесарный верстак

Металлический каркас — самый долговечный вариант для гаража. Его изготовление требует навыков сварки и наличия болгарки с отрезными кругами.

Необходимые материалы

Для создания скелета стола часто используют профильную трубу сечением 40х40 мм или 60х40 мм. Для усиления могут понадобиться уголки (например, 50х50х4 мм) и полоса металла. Столешница должна быть выполнена из листа толщиной от 2 до 5 мм. Если планируются экстремальные нагрузки, можно сделать локальный участок толщиной до 40 мм, который будет работать как наковальня.

Пошаговый алгоритм сборки

Нарезка профиля. Подготовьте детали каркаса согласно вашему чертежу.
Сварка рамы. Сначала прихватите швы на основных элементах. Обязательно проверьте диагонали конструкции: если они совпадают, значит, рама не перекошена. Только после этого проваривайте швы полностью и зачищайте их лепестковым диском.
Монтаж ножек. Приваривайте опоры строго под углом 90 градусов, используя угольник. Для большинства моделей хватит четырех опор, но на неровном полу лучше предусмотреть регулируемые по длине ножки.
Усиление конструкции. Добавьте перемычки из более тонкого профиля (например, 20х20 мм) для создания полок и распорок. Это добавит жесткости.
Монтаж столешницы. Закрепите металлический лист на раме. Для защиты от коррозии обязательно покрасьте каркас грунтовкой и краской.

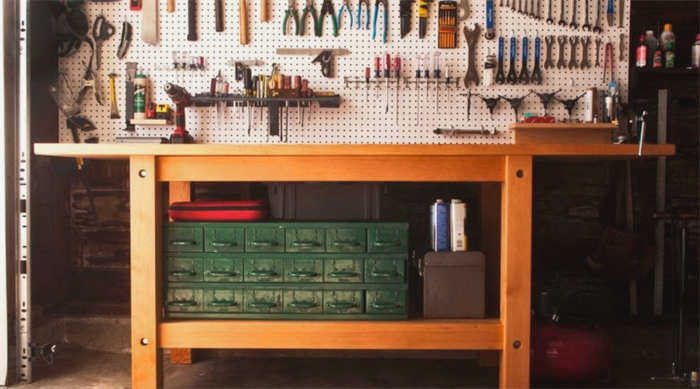

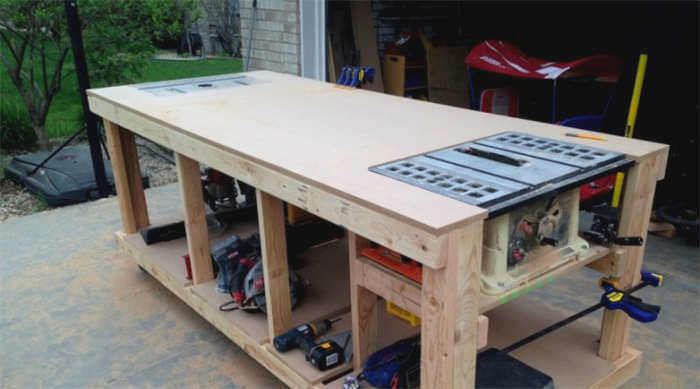

Вариант 2: Деревянный верстак из фанеры или бруса

Если ваши задачи связаны с мебелью, лучше изготовить стол из массивных деревянных элементов. Такой рабочий стол будет легче в изготовлении и дешевле по материалам.

Материалы для сборки

Для прочного каркаса подойдут доски сечением 50х150 мм, а опорные ножки верстака лучше сделать из бруса (например, 100х100 мм). В качестве столешницы идеально подходит березовая фанера толщиной от 18 мм. Она отличается высокой плотностью и прочностью на изгиб. Если мастерская неотапливаемая, выбирайте ламинированную фанеру для защиты от влаги и грибка.

Процесс изготовления

Сначала соберите верхнюю раму подстолья из досок, соединяя их саморезами или мебельными болтами. Мебельные болты с квадратной частью надежнее, так как они не проворачиваются внутри дерева. Затем установите опоры, закрепив ножки к раме через сквозные отверстия с помощью длинных болтов и шайб. Для устойчивости соедините ножки горизонтальными планками (царгами).

Чтобы создать толстую столешницу, можно использовать метод склейки нескольких листов фанеры между собой под прессом или струбцинами. После высыхания по периметру приклейте бортики из фанеры толщиной 15 мм. Это не позволит мелким деталям вроде шурупов скатываться со стола. На высоте около 30 см от пола установите нижнюю полку, которая послужит местом для хранения и усилит жесткость всей системы.

Дополнительное оснащение и полезные приспособления

Рабочее место станет функциональным, если вы предусмотрите места под спецсредства. Для выполнения слесарных и слесарных работ вам обязательно понадобятся тиски. Их монтируют на краю столешницы, предварительно выпилив паз нужного размера.

Полезно также сделать следующее:

Инструментальный щит из фанеры или перфорированного металла для хранения ключей.
Нижняя полка для тяжелых заготовок и расходников.
Светодиодная подсветка на верхней полке, чтобы рабочая зона не оставалась в тени.

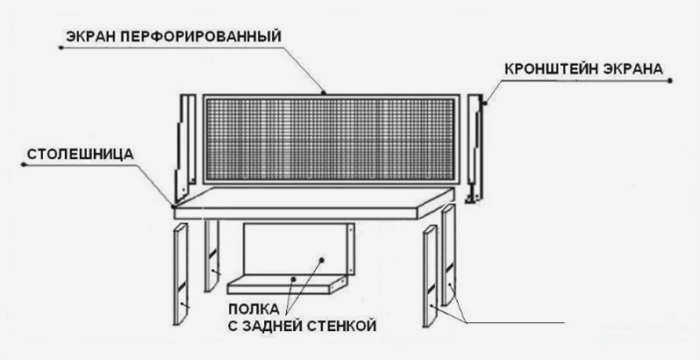

Если вы хотите сделать слесарный верстак своими руками чертежи которого включают также систему хранения, подумайте о съемной панели из уголка 20х20 мм. Она позволит держать инструмент под рукой и легко убирать его при необходимости. После завершения всех работ обязательно обработайте дерево защитным лаком или краской, чтобы предотвратить впитывание масел.
