Как сделать разбивку под фундамент своими руками: пошаговая инструкция

Для того чтобы сделать разбивку под фундамент своими руками, необходимо перенести проектные оси и контуры здания с чертежа на реальный рельеф участка. Основная задача этого процесса — обеспечить геометрическую точность основания дома. Ошибки на данном этапе накапливаются при возведении стен, поэтому крайне важно соблюдать правила выноса отметок и проверять прямоугольность углов по диагоналям или методу «египетского треугольника».

Инструменты для разбивки фундамента

Прежде чем приступить к разметке, подготовьте необходимый комплект инструментов. Качество работ напрямую зависит от точности измерительных приборов. Вам потребуются:

• Рулетка длиной, которая на 5 метров превышает самую длинную сторону будущего здания.

• Капроновый шнур достаточной длины, чтобы охватить все линии контура.

• Деревянные колышки (бруски) размером 50х50х800 мм.

• Обрезные доски сечением 40х100 мм для создания обносок.

• Пара маркеров разных цветов: один для основной разметки, второй — для корректирующих меток.

• Молоток или топор для фиксации колей в грунте.

Что такое обноска и зачем она нужна

Обноска представляет собой дощатую перекладину на колышках. Она служит надежным ориентиром, через который пространственное положение осей с поверхности земли передается на дно котлована или траншеи. Монтировать конструкцию следует на удалении от границ будущих земляных работ, чтобы техника не повредила разметку, но не далее чем в 5ти метрах от объекта. Столбики обноски закапывают в грунт примерно на метр. Верхний край перекладины должен находиться выше планировочной отметки земли на 0,5–1,2 м.

Существует три основных типа конструкций:

1. Сплошная обноска. Это ряд столбиков с шагом 2–3 метра, к которым сплошным контуром прибита доска 40х100 мм. Такой вариант идеален для зданий правильной формы и позволяет наносить все проектные отметки в одном месте.

2. Скамеечная обноска. Она состоит из двух столбиков и одной перекладины, расположенной перпендикулярно осям. Этот тип удобен при разбивке ленточных фундаментов, так как параллельные шнуры на ней четко обозначают границы траншеи.

3. Створная обноска. Используется для точечных опор, таких как сваи или столбы. К паре узких скамеек крепится только один шнур, обозначающий ось опоры.

Пошаговый алгоритм разметки прямоугольного фундамента

Разметка всегда начинается с привязки к существующему ориентиру. Это может быть забор соседа, красная линия улицы или уже построенное строение. Если вы строите на пустом участке, сначала определите первую линию, а затем откладывайте остальные параметры от неё.

При работе рядом с забором помните про нормы: расстояние от дома до границы участка должно составлять не менее 3 метров. Отмерьте это расстояние параллельно забору и закрепите колышки с запасом по 50–100 см в обе стороны от углов фундамента. Натяните шнур и отметьте точки углов прямо на нем черным маркером.

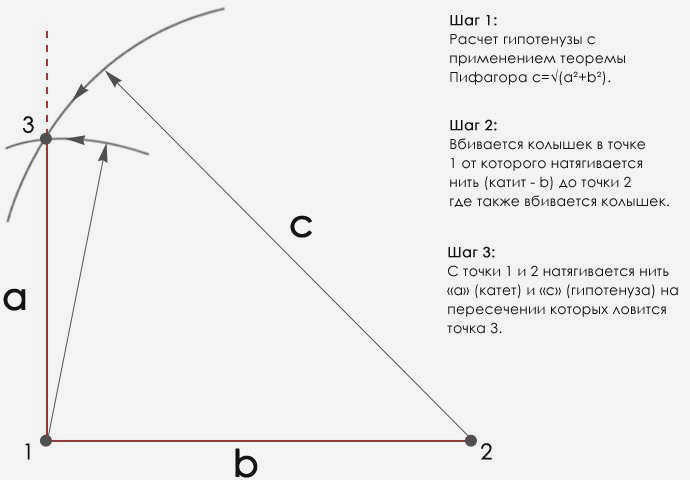

Для создания перпендикулярной оси используйте метод «золотого треугольника». Отложите на одной стороне катет длиной 3 метра, а на другой — 4 метра. Если расстояние между концами этих отрезков (гипотенуза) составит ровно 5 метров, значит угол равен 90 градусам. Для больших объектов можно использовать пропорции 6 и 8 метров, тогда диагональ должна быть равна 10 метрам. Это минимизирует погрешность при масштабном строительстве.

После того как первый угол выверен, натяните шнур второй стороны. На нем также проставьте метки углов: первую перенесите с предыдущей линии, а вторую отмерьте рулеткой согласно проекту. Замкните контур и обязательно проверьте диагонали здания. Разница между ними не должна превышать 3–5 см. Если отклонение составляет более 5 см, необходимо перепроверить все секции и заново выровнять шнуры на обноске.

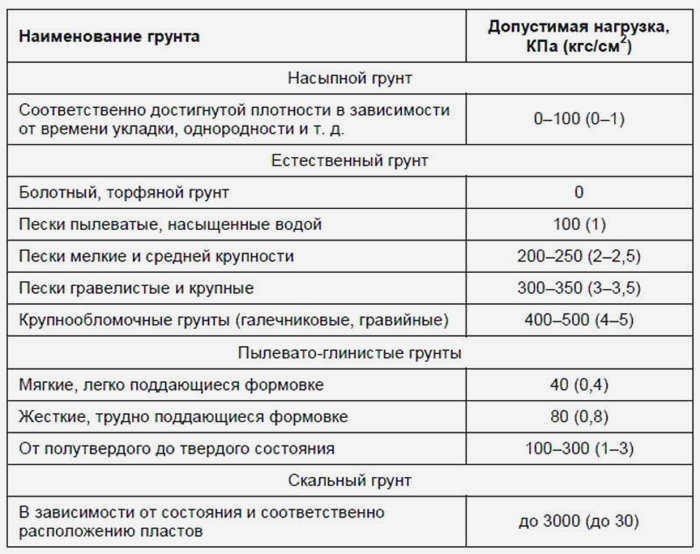

Особенности разметки для разных типов оснований

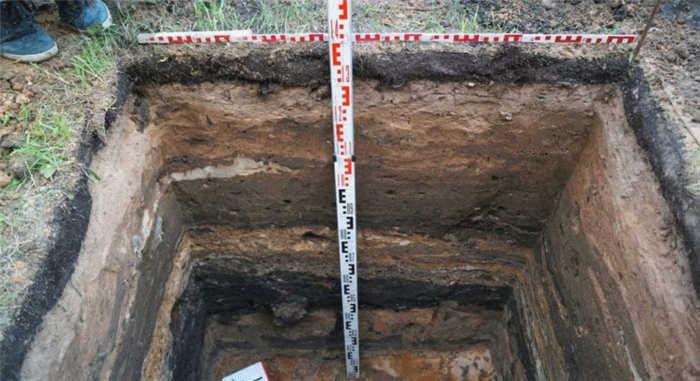

Методика меняется в зависимости от того, какой тип фундамента вы выбрали. При строительстве плитного фундамента задача упрощается до обозначения четырех углов и сторон плиты. Здесь важно не допустить перебора глубины при выемке грунта. Для контроля дна котлована его разбивают на квадратные секции, в углах которых забивают колышки с проектной отметкой.

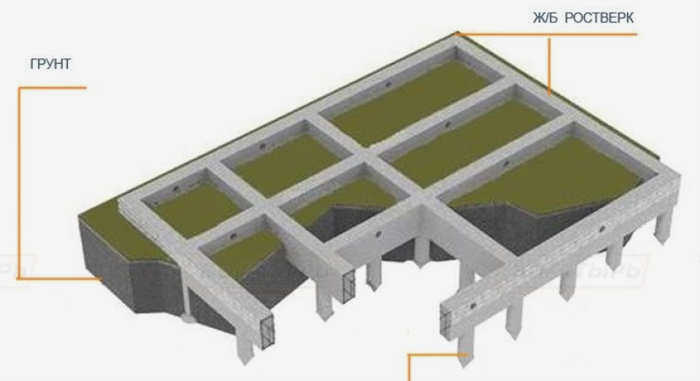

Ленточный фундамент требует более сложной системы. Помимо внешних границ, необходимо разметить и внутренние стены. Для этого на поверхности устанавливаются дополнительные скамеечки-обноски. Если планировка здания сложная или стен много, лучше использовать одну сплошную обноску по периметру — на ней удобно отмечать места ввода коммуникаций и закладные детали.

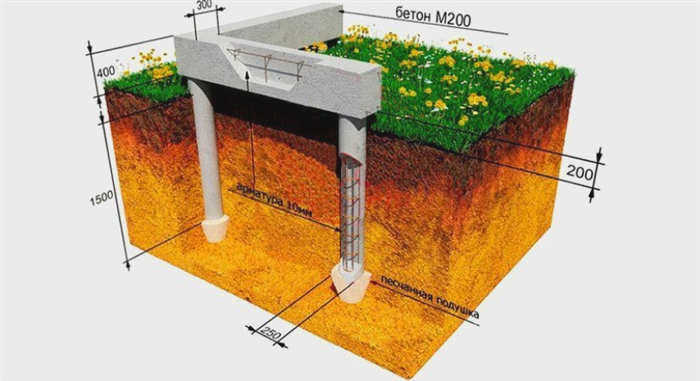

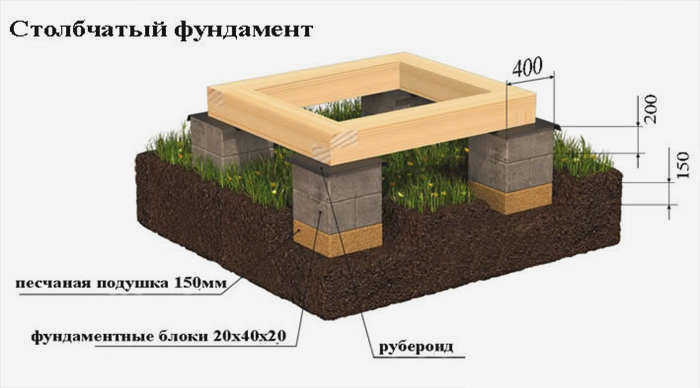

При возведении свайного или столбчатого фундамента применяется створная обноска. Точки пересечения шнуров переносят на дно котлована с помощью отвеса. Если глубина большая, лучше использовать геодезический инструмент. После завершения работ по забивке свай необходимо снова смонтировать обноски, но уже для ростверка. Чтобы не делать двойную работу, сразу устанавливают высокую сплошную обноску, позволяющую фиксировать и низ ростверка, и верхнюю отметку опалубки.

Контроль высотных отметок

Правильная разметка включает не только горизонтальные оси, но и вертикальную точность. Для этого используют лазерный нивелир. С его помощью вычисляется высота верхней плоскости фундамента (или монолитной хорды в сборно-монолитных конструкциях). Лазер прочерчивает горизонтальную плоскость, которая пересекает все опоры или колонны. В точках пересечения на элементах конструкции ставятся отметки маркером. Это позволяет точно установить уровень опалубки и подбетонки.
