Как просверлить отверстие в закаленном металле: выбор инструмента

Для успешного сверления закаленного металла необходимо подобрать инструмент, способный выдержать экстремальный нагрев. Если твердость заготовки превышает 40–50 HRC (по шкале Роквелла), обычные сверла из быстрорежущей стали (HSS) моментально затупятся или сломаются. В таких условиях эффективны только твердосплавные инструменты (ВК8, с добавлением кобальта) или специализированные решения с алмазными напайками. Главная задача — отвести тепло от режущей кромки в стружку, а не в само сверло.

Выбор инструмента по типу твердости

Выбор оснастки напрямую зависит от характеристик металла. Если сталь еще сохраняет некоторую пластичность (гнутся края), можно попытаться использовать острое сверло по бетону с победитовыми напайками, заточенное под угол сверла по металлу. Однако для серьезных задач требуются профессиональные решения.

Основные типы инструмента:

• Цельные твердосплавные сверла. Это наиболее дорогой и эффективный вариант, изготовленный методом порошковой металлургии.

• Сверла с твердосплавными пластинами (сменными). Они представляют собой инструмент из инструментальной стали, где режущая часть закреплена припоем или резьбой.

• Кобальтистые сверла (HSS-Co). Сплавы типа ВК8, содержащие до 8% кобальта, значительно превосходят стандартные быстрорезы по стойкости к перегреву.

• Специализированные решения. К ним относятся трубчатые алмазные сверла для высокоуглеродистых сталей или перовидные сверла для стекла (требуют крайне осторожного обращения из-за хрупкости победита).

Технология процесса и режимы резания

При работе с закаленными материалами правила эксплуатации меняются. Если при обработке мягкой стали используются высокие обороты, то здесь ситуация обратная: по мере роста твердости скорость резания и величина подачи должны резко снижаться. При сверлении закаленной стали эти параметры рекомендуется уменьшать вдвое или даже более.

Подготовка поверхности — критический этап. Традиционное кернение (удары молотком по керну) в каленой стали лучше исключить. Точечный удар создает зону уплотнения, из-за которой сверло будет «гулять» или не сможет войти в металл. Вместо этого используйте алмазную царапалку, маркер или просто наметьте точку краской.

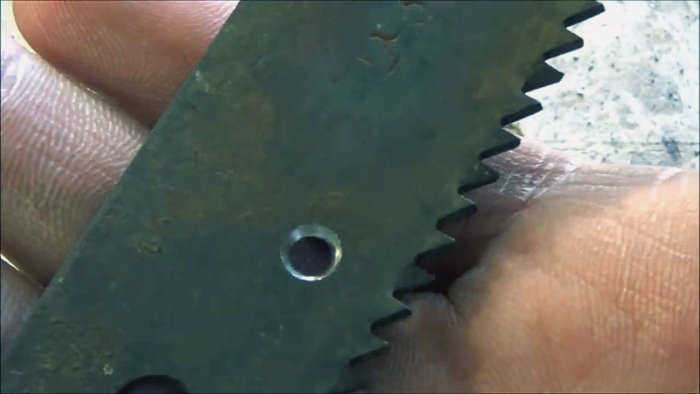

Для достижения чистого отверстия соблюдайте этапность:

1. Разметка и создание направляющей точки.

2. Сверление тонким сверлом (диаметром около 70% от целевого). Это снижает площадь сопротивления материала.

3. Финишное рассверливание основным инструментом до нужного размера.

Если глубина отверстия превышает диаметр сверла в 5 раз, необходимо постоянно контролировать подачу смазки и проверять каналы на предмет забивания стружкой. При глубоком сверлении инструмент следует периодически извлекать для очистки.

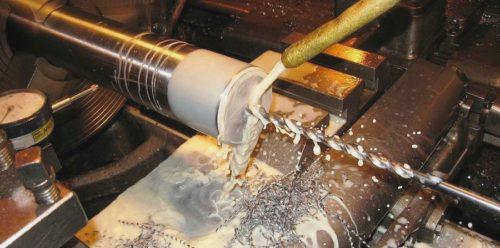

Охлаждение и смазка (СОЖ)

Тепло — главный враг инструмента. Когда энергия трения уходит в сверло, на его кромках появляются микротрещины, приводящие к поломке. Использование смазочно-охлаждающей жидкости (СОЖ) обязательно.

Для разных задач подходят разные составы:

• Масляная смесь или специализированные пасты — для инструментальных и легированных сталей.

• Олеиновая кислота — один из самых эффективных вариантов для работы с твердыми слоями.

• Специальные промышленные СОЖ — позволяют увеличить производительность при обработке нержавейки на 30%, а чугуна — до 40%.

Если вы видите интенсивный дым от горящей смазки, работу нужно немедленно прекратить для охлаждения зоны обработки. Использование воды для охлаждения может привести к закалке металла прямо в процессе сверления, что сделает дальнейшее продвижение невозможным.

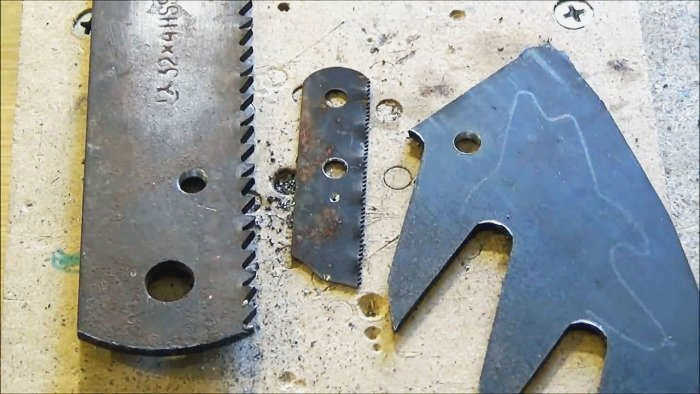

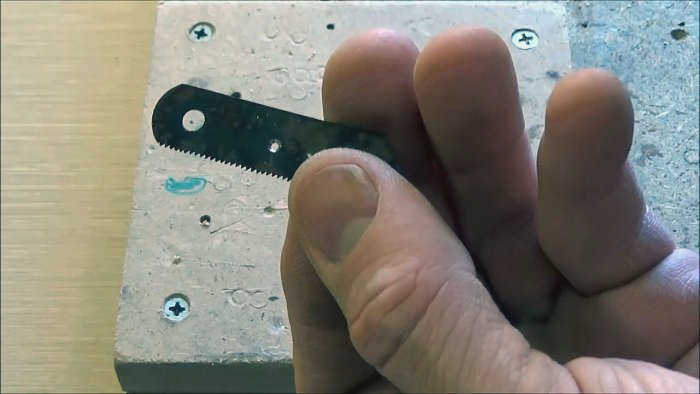

Альтернативные методы работы с каленой сталью

Если сверление нецелесообразно или технически невозможно, можно применить другие способы изменения свойств металла:

1. Химическое травление. С помощью 10–15% азотной, серной или хлорной кислоты можно «протравить» отверстие. Чтобы кислота не растеклась по всей детали, вокруг будущего канала создают бортик из парафина. Процесс идет быстрее, если предварительно подогреть заготовку до 45 градусов.

2. Термический отпуск. С помощью сварочного аппарата можно локально нагреть зону сверления до вишневого или красного цвета. Это снижает твердость металла в конкретной точке, позволяя просверлить его обычным сверлом по металлу. После завершения операции деталь может потребоваться повторно закалить.

3. Прожиг и прорези. Если отверстие не критично по форме, можно сделать прорезь болгаркой с использованием малого диаметра диска. Также возможен метод прожига на высоких оборотах специальной твердосплавной насадкой, изготовленной из победитового зуба пилы.

4. Электроэрозия. На специализированных предприятиях отверстия в закаленных деталях делают с помощью электроэрозионных станков, что занимает считанные минуты и не создает механических напряжений.
