Как построить свайный фундамент самостоятельно: пошаговые инструкции с фото и видео

Дома из дерева и композитных панелей предъявляют гораздо меньшие требования к фундаменту, чем дома из кирпича, камня, блоков или бетона. Это объясняется меньшим весом здания и, следовательно, меньшей нагрузкой на грунт. Если вы решили сделать столбчатый фундамент своими руками, то пошаговые инструкции в этой статье помогут вам определить правильную процедуру и рассчитать стоимость материалов и рабочей силы.

Пример столбчатого фундамента

Содержание

Преимущества и недостатки столбчатых фундаментов

Основным преимуществом этого типа фундамента является низкая стоимость. Ведь нет необходимости рыть глубокую длинную траншею по периметру дома, что делается при строительстве обычного ленточного фундамента. Также нет необходимости заливать огромную толстую бетонную площадку, как это делается при плитном фундаменте. Столбчатые фундаменты – это очень усеченная версия ленточных фундаментов, поэтому они обладают всеми преимуществами и недостатками своего родителя. К преимуществам столбчатого фундамента относятся:

низкая стоимость, даже при максимальной глубине;
высокая устойчивость к замерзанию грунта
простота монтажа (не требует использования тяжелой строительной техники).

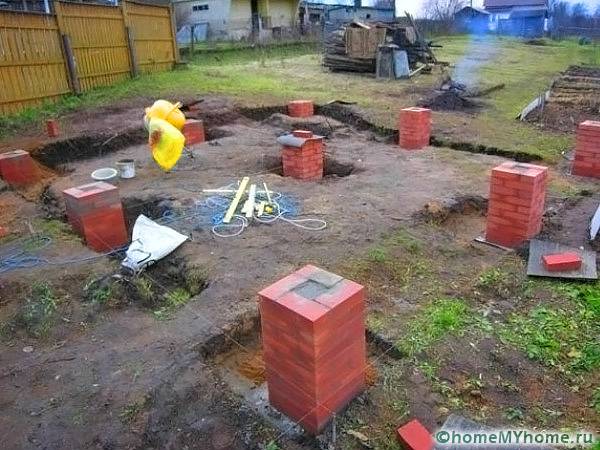

Столбчатый фундамент из кирпича и бетонной кладки

К недостаткам относятся:

низкое сопротивление движению почвы;
низкая устойчивость к боковым нагрузкам (сели, ураганы);
невозможность использования на болотистых или подвижных почвах.

Столбчатый фундамент с бетонной балкой

Типы столбчатых фундаментов

Существует три основных типа таких фундаментов:

под землей;
мелкий;
устанавливается ниже глубины промерзания грунта.

Столбчатые фундаменты мелкого заложения

Этот тип фундамента используется в регионах, где зимние температуры выше нуля, а осадков выпадает мало. Их можно использовать и в других регионах, но только для одноэтажных каркасных домов. Это связано с более низкой несущей способностью.

Неглубокие фундаменты

Столбчатые фундаменты

Этот тип фундамента опробован и испытан так же, как и подземные фундаменты. Разница в том, что на таком фундаменте можно строить одноэтажные бревенчатые или брусовые дома и каркасные строения высотой до 2-3 этажей.

Различные не подвальные фундаменты

Фундаменты, установленные ниже глубины промерзания

Этот тип фундамента обладает максимальной прочностью и несущей способностью и не подвержен промерзанию грунта. Поэтому он подходит для всех деревянных домов и зданий.

Обморожение грунта выше глубины промерзания

Из чего состоит столбчатый фундамент?

Столбчатый фундамент состоит из

ложе из песка и гальки;
железобетонная плита основания;
столб из кирпича, блока или бетона;
Металлический, деревянный или бетонный столб.

Как построить свайный фундамент на стабильном и прочном грунте

Основание и железобетонная плита

Песчано-гравийное основание и железобетонная плита обеспечивают равномерное распределение веса здания на фундамент. Чем меньше площадь поверхности плиты, тем больше давление на грунт. При создании подушки необходимо использовать траншейное рытье – особый порядок укладки гравия, при котором каждый верхний слой материала укладывается на более мелкую фракцию, чем нижний. Если не делать перекрытия или использовать только песчаную подушку, давление на грунт будет неравномерным, и в некоторых местах возможно оседание грунта. На твердых почвах трубу для заливки столба можно укладывать непосредственно на гравийную подушку.

Столб

Столбы изготавливаются из различных материалов. Наиболее распространенными из них являются кирпич, шлакоблок и железобетон. Они обладают схожими свойствами, но заливка железобетонного столба займет немного меньше времени, чем укладка блока, и даже меньше, чем укладка кирпича. Бетонная опалубка изготавливается из деревянных или пластиковых коробов, полистирольных конструкций и асбестовых труб большого диаметра. Если вы решили сделать свайный фундамент из асбестовых труб своими руками, видео поможет вам понять основные принципы этой работы.

Видео: армирование и бетонирование асбестоцементных труб

Стяжная балка

Большое расстояние между столбами (1,5-4,5 метра) снижает стоимость и трудоемкость работ, но оказывает негативное влияние на стену, приводя в некоторых местах к ее оседанию. Чтобы избежать этого, на столбах устанавливается подъемная балка, то есть несущая балка с повышенной жесткостью, которая поддерживает стену на всем расстоянии между отдельными элементами фундамента. Подконструкция выполнена из железобетона, дерева или стали. Характеристики периметральной балки и максимально допустимое расстояние зависят от используемого материала. Для деревянных домов эти расстояния равны:

Как строится бетонная мансарда

Расчет плота фундамента

Правильный расчет фундамента учитывает следующие моменты:

определение типа почвы;
определение глубины проникновения мороза;
расчет глубины заложения фундамента;
выбор материалов для колонны;
определение оптимального расстояния между колоннами (в зависимости от типа колонны).

Последствия неправильных расчетов фундамента

Определение типа почвы

Для тех, кто решил построить столбчатый фундамент своими руками, пошаговая инструкция начинается с проверки почвы, подходит ли она для этого типа фундамента? Этот тип фундамента нельзя строить на склонах гор или других наклонных поверхностях, так как его горизонтальная устойчивость минимальна. Также нежелательно строить в местах, где выпадает большое количество среднегодовых осадков или где поблизости есть болота и реки. В таких местах грунт насыщен влагой на глубину нескольких метров и поэтому не может нести такие нагрузки. Во всех других местах на таком фундаменте можно построить дом.

Различные типы почв

Расчет глубины промерзания грунта и размещение фундамента

Зимние морозы вызывают замерзание воды, заполняющей землю. Чем ниже температура воздуха, тем глубже мороз проникает в почву. Глубина промерзания зависит от температуры наружного воздуха, структуры почвы и уровня грунтовых вод. Поэтому мелкозаглубленные фундаменты используются только в регионах, где зимние температуры не опускаются ниже минус 5 градусов. Если вы не знаете глубину промерзания почвы в вашем регионе, воспользуйтесь таблицей или обратитесь за советом к своему строителю.

Таблица глубины промерзания

Калькулятор нагрузки для свайных или столбчатых фундаментов

Закладка собственного самонесущего свайного фундамента: пошаговые инструкции

После определения глубины и расстояния между столбами следует приступить к земляным работам. Размер каждого отверстия должен быть в 2 раза больше размера опорной плиты. Глубина равна глубине заложения фундамента.

Установка и рытье котлованов для столбчатых фундаментов

После рытья ямы уплотните дно ямы ручной, электрической или дизельной трамбовкой.

Засыпьте его песком (толщина слоя 7 см) и уплотните трамбовкой.

Насыпьте три слоя щебня один на другой. Внизу 40-50 мм, затем 25-35 мм и вверху 5-15 мм. Уплотняйте каждый слой отдельно. Уложите арматурную сетку и привяжите к ней вертикальный арматурный прут, который будет размещен внутри столба. Высота арматуры должна быть достаточно большой, чтобы к ней можно было привязать арматурные стержни.

Усиление столбов и цоколя

Литой бетон класса не ниже M300.

Залейте бетон поверх асбестовых труб.

Через 3 дня положите на арматуру асбестовую трубу с внутренним диаметром более 15 см. Не забудьте проверить трубы с помощью спиртового уровня. Вы должны не только выровнять каждую из них по вертикали, но и обеспечить одинаковую высоту, иначе будет очень трудно сделать стойки. Залейте трубы бетоном и засыпьте снаружи грунтом. Закройте концы труб смоляной бумагой или битумом, чтобы сделать их водонепроницаемыми.

Через 10 дней установите опалубку и залейте ее.

Похожие статьи:

Таблица пропорций бетона на 1м3. Как приготовить высококачественные бетонные смеси для различных целей. Подробнее об этой теме в отдельной публикации нашего портала.

Стоимость строительства фундамента

При расчете стоимости необходимо учитывать не только цену материала и его доставку, но и трудозатраты строителей, которые будут выполнять некоторые работы. Если вы решили выполнить все работы самостоятельно, то вам следует учитывать только стоимость материалов, включая доставку. Чтобы построить столбчатый фундамент своими руками по пошаговой инструкции, которая описана в этой статье (дом 10х10 метров, асбестовые трубы диаметром 200, глубина промерзания 1,5 м) вам нужно потратить 20-25 тысяч рублей без стоимости доставки.

Самостоятельное изготовление фундамента для столба: пошаговые инструкции

Фундамент – самый важный элемент любого строения, от легкой садовой беседки до высокого многоэтажного загородного дома. Это начало здания и его фундамент в буквальном смысле. Прочность, долговечность и безопасность здания зависит от того, насколько правильно выбран, рассчитан и построен фундамент. Вопрос о том, какой тип фундамента выбрать, возникает на этапе планирования строительства. Оптимальным его решением во многих случаях станет решение возвести столбчатый фундамент своими руками: пошаговая инструкция по проведению работ может дать полное представление о принципах его устройства и тонкостях процесса обустройства.

Летний дом, построенный на свайном фундаменте

Преимущества и недостатки столбчатого фундамента

Самостоятельно рассчитанные и самодельные свайные фундаменты для каркасных домов и не подвальных зданий, которые не оказывают большого давления на грунт, просты в строительстве и относительно дешевы.

Полезный совет! Свайные фундаменты являются лучшим решением для легких зданий, вес которых не превышает 1000 кг/м3 (террасные дома, виллы, мобильные дома, садовые домики, террасы, сараи, гаражи, летние кухни, беседки и т.д.).

Столбчатые фундаменты – просты в установке и недороги в плане материалов

Выбор столбчатых фундаментов впечатляет:

Их можно спроектировать, рассчитать и построить самостоятельно, без привлечения специализированного оборудования и специалистов.
Может быть установлен практически на любом грунте (за исключением мест, где возможно вспучивание или высокие грунтовые воды).
Могут располагаться на участках с заметными перепадами высот (и даже на склонах холмов).
Подготовительные работы по выравниванию грунта не требуются.
Возводится в кратчайшие сроки (максимальное время строительства столбчатого фундамента с нуля – 2 недели).
Не требуют сложной и дорогостоящей гидроизоляции.
Прочная и долговечная конструкция (столбчатый фундамент, построенный в строгом соответствии с технологией, может служить более полувека).
Относительно низкая конечная стоимость.

Армирование столбчатых фундаментов выполняется из стальных стержней.

Столбчатые фундаменты имеют только два недостатка:

Они не предназначены для тяжелой кладки и многоэтажных зданий.
Они не предназначены для строительства подвалов.

Типы столбчатых фундаментов

Прежде чем приступить к детальному проектированию и расчету столбчатого фундамента, необходимо решить, на какой местности, какого типа и по какой технологии будет строиться здание. Эти факторы влияют на выбор материала для фундаментных столбов и их глубину.

Различные способы создания столбчатого основания

Материалы для фундаментов зданий

Для фундамента можно использовать следующие материалы

железобетон
бетон; ;
кирпичи
природный камень; ; ; ; ; ; ; дерево;
дерево;
Трубы: асбестовые или пластиковые.

Первым шагом в создании фундамента является разметка

Глубина заложения фундамента

Глубина заложения фундаментов деревянных колонн зависит от их конструкции, технологических параметров здания и геологических свойств грунта на строительной площадке.

Полезный совет! На песчаных почвах, где уровень грунтовых вод составляет менее 1 метра, свайный фундамент с плитной конструкцией может выдержать кирпичный дом.

В зависимости от глубины заложения столбчатые фундаменты делятся на три основных типа:

Закопанный – с глубиной ниже уровня промерзания грунта.
Мелкозаглубленные – с глубиной заложения 40-70 см от уровня земли.
Незаглубленный: расположенный на поверхности земли, не имеющий подземной части. Одновременно с этим с почвы снимается плодородный слой, а неметаллический материал рассыпается в местах установки столбов.

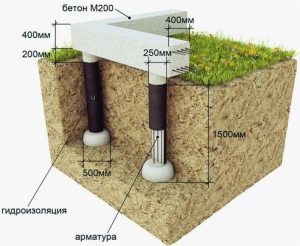

Схема укладки столбчатого фундамента с глубиной заложения 1500 мм

Закладка самонесущего фундамента своими руками: пошаговое руководство

Чтобы устроить столбчатый фундамент своими руками, необходимо пошаговое руководство, как наиболее подробное и наглядное пособие.

Вообще говоря, столбчатый фундамент – это расположение опор с минимально возможным сечением, расположенных в точках нагрузки: в углах здания, на пересечениях стен, под несущими балками, перегородками, под кухней. Для определения количества отдельно стоящих столбов расстояние между ними принимается равным 1,5-2,5 м. Чтобы соединить опоры фундамента в единую конструкцию, необходимо сделать между ними цоколь.

При изготовлении деревянной опалубки для фундаментных столбов

Высота столбов над опорной линией индивидуальна и зависит от конструктивных особенностей опор.

Расчет фундамента колонны

Конструкция фундамента колонны начинается с расчетов. Скорее всего, для выполнения расчетов вам понадобится программа типа “The Foundation” или другое программное обеспечение, которое можно найти в Интернете и бесплатно скачать. Для работы с такими программами вам понадобятся следующие параметры:

Глубина заложения фундамента и его армирование.
Расположение будущего здания.

Проект каркасного дома на свайном фундаменте, выполненный в программе 3D

Технология изготовления фундамента со столбчатыми опорами также требует дополнительных данных:

Приблизительный вес конструкции, включая вес интерьера и предусмотренного для него оборудования.
Общий вес самого фундамента.
Сезонные нагрузки (ветер и снежный покров).
Тип и свойства почвы.
Уровень промерзания грунта и средняя температура в зимний период.
Уровень грунтовых вод с учетом сезонных колебаний.

В результате этих расчетов получаются следующие значения, необходимые для фундамента лифта:

Минимальное количество должностей.
Площадь поперечного сечения и размеры колонн.
Несущая способность колонн.

Пароизоляционная мембрана для колонн

Фундаментное основание без заделки

Довольно часто используются котлованы со сваями, расположенными с интервалом 1,5-2,5 м. Этот тип фундамента можно делать на не рыхлых или слабо уплотненных почвах, при условии, что строение (брусовой или плитный дом, баня, сарай, хозяйственная постройка или летняя кухня) имеет небольшую площадь поверхности и, соответственно, малый вес. Кроме того, если строительство ведется на скальных, крупнообломочных или неподвижных грунтах, этот тип фундамента может быть заложен и под бревенчатый дом или деревянный каркас, имеющий достаточно большую площадь поверхности. Мелкозаглубленные фундаменты также возможны при условии, что воздействие морозных сил на здание будет уменьшено. Для этого грунт под опорами заменяется подушкой из песка.

Фундаменты без крыши можно строить на непотрясаемых или слегка потрясенных почвах.

Материалом для столбов может служить бетон, бутобетон, песчаник или бетонные фундаментные блоки, размеры и цены которых сильно варьируются. Однако наиболее распространенным размером являются фундаментные блоки размером 20x20x40. Стоимость такого фундамента, а также количество блоков, необходимых для его изготовления, можно рассчитать самостоятельно или с помощью онлайн-калькулятора “фундамента”. Также можно сделать столбчатый фундамент своими руками из кирпича, но учтите, что не допускается использование силикатного или керамического кирпича с низкой морозостойкостью.

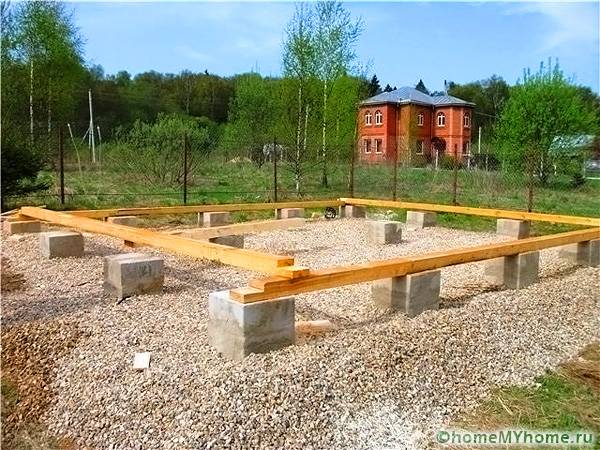

Схема фундамента из деревянных балок

Работу по строительству мелкозаглубленного деревянного фундамента из сборных блоков можно разделить на несколько основных этапов:

Разметка будущей строительной площадки, расчистка территории, дренажные и гидроизоляционные работы.
Определите места установки фундаментных опор (бетонные блоки 20x20x40). Лучше приобрести все материалы заранее.
Подготовьте места для опор. Под каждую опору положите подушку из песка.
Сборка опор, каждая из которых состоит минимум из 4 блоков для фундамента 200х200х400. Цену всего фундамента очень легко рассчитать, если знать это условие. Фундаментные опоры для столбов (согласно инструкции и фото) из блоков 20х20х40 своими руками укладываются в два ступенчатых ряда. Для швов используется густой неразбавленный цементный раствор, открытая часть блоков должна быть отделана штукатуркой.
Обязательно нужно герметизировать фундаментные столбы в месте примыкания к дому битумной мастикой, рубероидом, толем или стеклоизолом.

Закладка бетонного фундаментного столба

Полезный совет! Иногда (например, в случае столбчатого фундамента бани) опоры могут быть изготовлены и из дерева, из дубовых или сосновых пней диаметром 20-30 см, пропитанных суриком или отработанными маслами. Для повышения устойчивости опоры погружают в 10-15 см слой бетонного раствора, залитого в предварительно вырытую яму.

При изготовлении своими руками фундаментных блоков 20х20х40 видеоролики и пошаговые инструкции помогут вам понять технологию работ, вникнуть в процесс и более точно оценить финансовые затраты.

Делаем фундамент для столба своими руками

Неглубокое основание

Свайно-ростверковый фундамент мелкого заложения – один из самых популярных типов свайных фундаментов. Это не требует больших затрат и усилий, а спектр применения очень широк для каркасных зданий.

Столбчатые фундаменты для каркасного дома или легкой сауны часто делают с использованием труб в качестве опалубки для бетонной смеси. Поскольку вся нагрузка приходится на железобетонную колонну, материал трубы не имеет большого значения: подходят как пластиковые, так и асбестовые трубы, обычно используемые в канализационных системах.

Похожие статьи:

Гидроизоляция фундаментов рулонными материалами. Устройство гидроизоляции фундамента различными видами рулонных материалов: подробные инструкции.

Диаметр труб зависит от нагрузки. Для легких конструкций, таких как беседки или хозяйственные постройки, достаточно 10 см, для бревенчатых зданий необходимы трубы диаметром 25-30 см. Количество необходимого бетона зависит от диаметра трубы. Для трубы диаметром 10 метров требуется 0,1 кубического метра бетона, для трубы диаметром 20 см – 0,5 кубического метра бетона, для трубы диаметром 30 см – 1 кубический метр бетона. Бетонная подушка включена в расчет.

Пошаговая схема строительства столбчатого фундамента

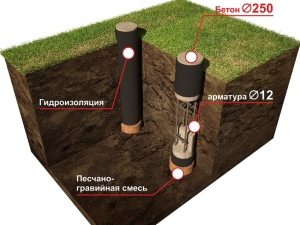

Схема работы по возведению столбчатого фундамента из асбестовых труб своими руками (видео процесса можно найти в интернете) в общих условиях выглядит следующим образом:

Подготовка строительной площадки – уборка мусора, удаление посторонних предметов, снятие дерна и выравнивание площадки. Отметьте периметр будущего здания, углы, внутренние стены и их пересечения. Отметьте колышками места установки фундаментных столбов;
Затем, используя ручной бур для столбов, сделайте отверстия в земле. Глубина ямы должна быть на 20 см больше расчетной: для создания песчаной подушки;
создание песчаной подушки с принудительным уплотнением и поливом песка водой. После того как вода окончательно впитается, на дно следует уложить куски рубероида, чтобы влага из бетонной смеси не проникала в песок;
Установите трубы в скважины с запасом по высоте не менее 10 см. Выровняйте трубы и закрепите их в отверстиях с помощью деревянных досок. Если грунтовые воды находятся близко к земле, трубы должны быть покрыты битумным герметиком до уровня земли для обеспечения водонепроницаемости;

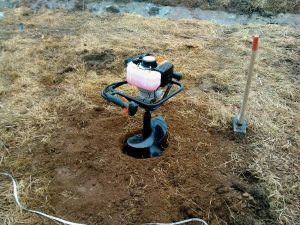

Используйте специальный шнек для выкапывания отверстий

затем основание трубы на 40-50 см тщательно заполнить бетонно-гравийной смесью (1 часть цемента и 2 части песка, разведенного водой до жидкого теста, в сочетании с 2 частями мелкого гравия). Сразу после заливки трубу поднимают на высоту 15-20 см и оставляют в таком положении до затвердевания цемента. Это необходимо для создания основания, которое будет сопротивляться выталкиванию при заполнении землей;
После застывания бетона закройте трубу снаружи просмоленной бумагой и заполните люк песком, постепенно распределяя и уплотняя его;

Полезный совет! Во время работы периодически используйте спиртовой уровень, чтобы проверить выравнивание труб.

Внутри труб размещается арматура, а затем остальная часть трубы заливается бетоном;
После полного застывания бетона – через 2-3 недели – продолжайте строительные работы. Следует добавить, что фундамент желательно гидроизолировать полимерными или битумными растворами.

Самостоятельная заливка бетонной решетки

По такой же схеме можно установить столбчатый фундамент из пластиковых труб своими руками. Видеоролики и фотографии помогут сориентироваться в тонкостях рабочего процесса, в целом несложного.

Столбчатый фундамент с перемычкой

Перемычка представляет собой систему рамных балок и соединительных балок. Он удерживает фундамент на месте и предотвращает его горизонтальное смещение или опрокидывание всей конструкции. Благодаря цоколю нагрузка на здание равномерно распределяется по всем установленным колоннам, что приводит к повышению устойчивости и сопротивляемости обрушению.

Чтобы облегчить понимание процесса, необходимая работа представлена пошагово.

Схема свайного фундамента

Подготовка и установка колонн:

В любом случае, первым шагом в подготовке фундамента является подготовка участка. После удаления мусора и т.д. по периметру будущего фундамента, удалите дерн и верхний слой почвы;
Выкопайте ямы для фундамента на 20 см глубже уровня промерзания грунта. Ширина траншеи должна быть на 40 см больше ширины стены, так как с каждой стороны добавляется по 20 см для досок и креплений;
На дне каждой траншеи сделайте заполненный водой и хорошо уплотненный слой песчано-гравийной смеси толщиной 20 см. Накройте площадку рубероидом или полиэтиленом, чтобы влага из залитого в яму бетона не уходила в землю;

Арматурный каркас устанавливается в траншею с песчано-гравийной подушкой на дне.

Коробки опалубки изготавливаются из досок толщиной 20 мм;

Полезный совет! Если стены траншеи не разрушаются и сухие, можно просто накрыть их полиэтиленом и обойтись без опалубки.

Рекомендуется тщательно смочить опалубку, установленную в котловане, чтобы она не впитывала влагу из цементного раствора и облегчить ее удаление;
После завершения опалубки в котлован устанавливается арматурный каркас. Рама собирается отдельно из прутьев диаметром 10-14 мм. Длина прутьев подбирается таким образом, чтобы при застывании бетона их концы выступали над уровнем земли на 30-40 см;
Бетонная смесь заливается непрерывно, слоями по 20-30 см, с использованием вибратора для предотвращения образования воздушных пузырей;
Через 3-4 дня опалубка снимается, поверхность опор покрывается подходящим гидроизоляционным составом, а оставшаяся часть котлована засыпается песком. Также можно утеплить фундамент экструдированным полистиролом перед обратной засыпкой.

После снятия опалубки поверхность бетонной опоры следует защитить гидроизоляционным средством.

Размещение опор:

Существует два способа установки колонн: установка на землю или поднятие над поверхностью. Преимущество последнего варианта заключается в том, что он исключает влияние морозного пучения:

Установка опалубки. Опалубка прочно устанавливается по периметру фундамента.
Засыпка дна опалубки песком и выстилание его полиэтиленом.
Сборка и установка арматурного каркаса из прута 12-14 мм.
Заливка опалубки бетоном в один прием и удаление воздуха из раствора с помощью вибратора.
Снятие опалубки после схватывания бетона и удаление песка из-под крана.

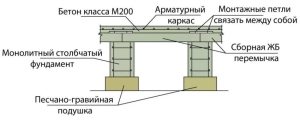

Схема выполнения железобетонной перемычки башни

Стоимость работ по устройству фундамента колонны

Общая стоимость свайного фундамента состоит из стоимости материалов и стоимости самой рабочей силы. В большинстве случаев она значительно ниже стоимости других типов фундаментов, поскольку почти все типы свайных фундаментов можно построить своими руками. Видео и фотографии, инструкции и руководства, найденные в Интернете, также обычно дешевы или бесплатны.

Вы можете самостоятельно рассчитать стоимость большинства типов свайных фундаментов, используя специальные калькуляторы или программы, доступные в Интернете. Многие из них можно легко найти в Интернете, они бесплатны и имеют интуитивно понятный интерфейс.

Самодельные столбчатые фундаменты

Фундамент, как основа и часть искусственного сооружения, должен оптимально взаимодействовать с естественным рельефом – почвой. В чем преимущество самодельного столбчатого фундамента в этом отношении? Многое: снижение материальных, финансовых и временных затрат и, самое главное, более качественная работа с грунтом, который глубоко промерз, подвержен выбоинам, недостаточно устойчив (при наличии цоколя, конечно).

Основным элементом столбчатого фундамента являются опоры, устанавливаемые в местах концентрации нагрузок. Обычно это углы здания, несущие стены, различные колонны. Это оптимальное решение для каркасных зданий, зданий из пеноблоков, СИП-панелей и других легких материалов.

Характеристики фундаментов

Частота столбов составляет 150-250 см, иногда меньше, но тогда понадобится более прочный монолитный или сборный фундамент из различных материалов, включая бетон, железобетон, металл или дерево.

Лучшим решением является использование самонесущего свайного фундамента:

построить конструкцию, которая не тяжелая и не имеет цоколя;
для дома из кирпичной кладки, когда требуется глубокий фундамент, так как сплошной фундамент здесь неприемлем из-за его неэкономичности;
когда требуется меньшая осадка, чем при ленточном фундаменте;
когда необходимо минимизировать негативное воздействие на фундамент, вызванное замораживанием;

Минимальное сечение стоек определяется материалом, из которого они изготовлены:

бетон и газобетон – 0,4 м
каменная кладка – 0,6 м;
каменная кладка – 0,38 м над уровнем земли, с перилами – 0,25 м;
щебень – 0,4 м.

Два варианта столбчатых фундаментов.

Преимущества и недостатки столбчатых фундаментов

Столбчатый фундамент своими руками имеет следующие преимущества:

экономики (доля в общей стоимости строительства составляет в среднем 18%, в других видах – 25%);
материалоемкость и трудоемкость в два раза меньше, чем для ленточных фундаментов;
в два раза быстрее;
надежные (они “ладят” с морозом в отличие от почти всех других типов);
простая технология строительства;
нет необходимости выравнивать землю;
небольшое количество гидроизолирующих веществ;
При правильном проектировании им не страшны высокие грунтовые воды и промерзание грунта.

Они имеют следующие недостатки

Трудно построить дом с подвалом;
Конструкция мелкозаглубленных фундаментов боится горизонтального смещения, поэтому очень важен очень прочный фундамент;
Мелкозаглубленный вариант подходит только для почв, где нет стяжек и морозных подвижек;
подходит только для зданий с легкой конструкцией.

Разрушение столбчатого фундамента под воздействием боковых нагрузок.

Из чего состоит столбчатый фундамент?

Как построить столбчатый фундамент и из каких материалов:

B15 – B25 тяжелый бетон;
Железобетон (монолитный или сборный);
трубы (асбестоцементные и металлические) с вставленными внутрь арматурными стержнями и заполненные бетонным раствором;
стабильная древесина (например, дуб);
обожженные красные кирпичи;
бутовые камни;
алекрет.

Фундаменты по глубине

Они делятся на типы в зависимости от относительной глубины заложения столбов и толщины слоя мерзлого грунта:

Sunken (нижняя часть столба погружается на два метра в землю, поэтому их можно использовать на слегка промерзших почвах); конструкция фундамента из заглубленных столбов
мелкозаглубленный (имеет стандартный коэффициент заложения менее одной стандартной единицы мерзлого грунта); размещение свай в фундаментах мелкого заложения
неглубокие (проникновение в землю 45±5 см).

Строительство фундаментов мелкого заложения.

Принципы изготовления деревянного фундамента

Этот тип фундамента устанавливается в углах здания и служит для поддержки нагруженных конструкций, мест сопряжения с перегородками и сильно нагруженных элементов, таких как колонны. Расчет столбчатого фундамента дает частоту столбов 150-250 см.

Проект столбчатого фундамента для каркасного дома.

Столбы соединены между собой подвесной балкой для совместной работы. Таким образом, они лучше выдерживают горизонтальные смещения и опрокидывающие силы и служат опорой для энергетических стен.

При размещении бунгало на таком фундаменте делается столбик – разновидность ограждения – для сохранения тепла под ним и предотвращения проникновения влаги и грязи, животных и птиц. Забор имеет форму кирпичной, бетонной или каменной стены толщиной 10-20 см. Если грунт пористый, рекомендуется сделать под перегородкой подушку из песка толщиной 15-20 см. Его также можно погружать в землю на глубину до 200 мм.

Стадии эрекции

Здесь рассматривается монолитный столбчатый фундамент своими руками и пошаговая инструкция по его возведению из железобетона. Почва, грунтовые воды, подготовка, опалубка и заливка бетона исследуются заранее.

Маркировка

Поскольку такой фундамент устанавливается по “точкам”, любые ошибки в разметке должны быть сведены к минимуму. Для этого по периметру фундамента возводится решетчатая балка на расстоянии не менее 100 см от площадки. К нему прикрепляется горизонтальная деревянная планка с отметками всех базовых элементов.

Для более точного перемещения осей используйте измерительную ленту и проверяйте углы с помощью геодезических инструментов. Используйте теодолит, чтобы осмотреть дно отверстий, по крайней мере, в определяющих областях.

Подготовка почтовых ям

Котлованы для железобетонных фундаментов выполняются в виде квадратов или прямоугольников. Их положение должно точно соответствовать обозначенному. Если глубина ямы не превышает одного метра, она может иметь вертикальные стенки, а выше 100 см – наклон или укрепление опалубкой для предотвращения осыпания грунта.

Глубина ям должна быть на 25±5 см больше дна опор и примерно на 0,3 м шире поперечного сечения опор во всех направлениях. Это необходимо для установки опалубки и распорок. Ширина фундамента должна превышать этот размер стен.

Засыпка из песка и гравия

Любой фундамент, кроме свайного, не может обойтись без слоя смеси гравия и крупного песка толщиной 25±5 см, круглое сечение которого на 15±5 см больше сечения колонны.

Затем эта смесь насыщается влагой и тщательно уплотняется вручную. Поскольку подушка очень хорошо отводит воду, перед заливкой бетона ее следует покрыть водонепроницаемым материалом. Это гарантирует, что бетонная смесь не потеряет воду.

Процедура установки каблуков

При изготовлении столбов из блоков, кирпича и раствора лучше всего, если пята представляет собой сборный бетонный блок, уложенный на горизонтально выровненный слой песка и гравия. Края с фаской облегчают установку.

Для монолитных столбов прокладка также должна быть одинаковой. Она должна быть в два раза больше поперечного сечения столба, а высота должна составлять 30% от поперечного сечения. Арматура укладывается в два уровня, один из которых является общим со столбом. В результате получается единая железобетонная конструкция.

Строительство колонн

Их часто делают из бетонной смеси, помещая в котлован опалубочную клетку. Если стены котлована сухие и не осыпаются, опалубка может не понадобиться. Однако стены должны быть облицованы непроницаемым материалом, чтобы предотвратить попадание воды в грунт.

Столбчатый фундамент из асбестовых труб.

Вместо опалубки можно использовать асбестовые, керамические или металлические трубы с внутренним диаметром 100 мм. В них заливается бетонная смесь, которая вместе с трубой образует опоры.

Для столбов подходят арматурные прутья диаметром 10-12 мм. На расстоянии 20-25 см друг от друга они должны быть окружены 6-миллиметровыми прутьями или отожженной проволокой. Арматура должна выступать на 100-200 мм от верха столба, чтобы приварить арматуру несущей конструкции.

После заполнения дна отверстия бетонной смесью, с предварительно установленной арматурой, в отверстие можно поместить свернутую в рулон мембрану диаметром, равным диаметру отверстия, с высотой, соответствующей высоте фундамента над уровнем земли в соответствии с проектом. Сверху может быть уложен 2-3-слойный рулон рубероида, скрепленный кольцами из отожженной стальной проволоки. Если диаметр большой, то для придания устойчивости войлочной опалубке ее следует окружить ограждением, пропорциональным углублению.

Если столб квадратный, вам понадобится 4 арматуры, если круглый – 3. Вязаный каркас лучше сварного, так как обеспечивается большая прочность. Стержни должны быть окружены бетоном толщиной не менее 50 мм. Это необходимо для предотвращения их окисления.

Кладочные столбы должны быть выполнены из обожженного кирпича класса 100 или выше, если, конечно, уровень ГВ низкий. В противном случае они не прослужат долго из-за смачивания. При использовании ободковой кладки следует применять раствор класса М300 или выше и постоянно проверять вертикальность.

При бутовой кладке следует использовать плоские камни с ровными краями, чтобы вертикальное давление воспринималось всей плоскостью, а не концентрировалось. При укладке камней они должны быть сцеплены между собой: самые большие камни следует укладывать в углах, а камни меньшего размера использовать для заполнения промежутков.

Толщина камней не должна превышать 300 мм. При укладке камней используйте строительный раствор и обеспечьте плотное прилегание. Каменный балласт с хорошим уплотнением также подходит для заполнения пустот. Для дополнительной прочности они могут быть усилены вертикальными и горизонтальными прутьями диаметром 6 мм с интервалом 250-400 мм. Для этой цели также подходит подходящая армирующая сетка.

Способ монтажа цоколя

После высыхания фундаментов столбов проверяют их высоту и, если она недостаточна, выравнивают цементно-песчаной смесью в соотношении 1:2. Когда она высохнет, следует приступить к строительству однополосной полосы. Бетонная смесь заливается в опалубку, в которую предварительно была установлена арматурная обойма, а затем бетонная смесь заливается на леса-монолит. Расстояние от земли до дна опалубки должно быть не менее 10 см, чтобы компенсировать прогибы грунта.

Чтобы построить сборный фундамент, монтажные петли необходимо сначала скрепить проволочными стяжками или сварить между собой армирующие элементы. Затем на стыках делается опалубка и в нее заливается бетон соответствующей марки. На выровненный бетонный верх наносится гидроизоляционный материал, который предотвращает быстрое высыхание и защищает от осадков. После того как шахта станет прочной и водонепроницаемой, можно приступать к возведению стен.

Гидроизоляция

Каждому типу фундамента угрожает атмосферная или почвенная влага. Поверхностная влага может быть защищена стяжкой. Защита от грунтовых вод (ГВ) обеспечивается гидроизоляцией фундамента, так как на столбах это сделать сложно. Поэтому лучше использовать гидроизоляционный бетон W4, если вода не агрессивна, и W6, если агрессивна.

Гидроизоляция с помощью битумных герметиков.

Гидроизоляция рассматриваемого здесь элемента здания осуществляется одним из следующих способов:

Поверх полос и обрешетки наносится битум, поверх которого укладывается рубероид, затем снова наносится битум и укладывается еще одна полоса рубероида;
Сверху укладывается цементно-песчаная смесь в соотношении 1:2. После выравнивания она посыпается слоем сухого песка толщиной 2-3 мм. После того как цемент застынет, его накрывают полосой просмоленной бумаги или толя.

Приложение

Суть столбчатых фундаментов, которые являются одним из видов опор для большинства зданий, заключается в колоннах, идущих вертикально вниз и соединенных между собой надземным раскосом. В качестве материалов для этого фундамента используются дерево (чаще всего дуб), камни (природные и искусственные), каменная кладка и отрезки труб (асбестоцементные и металлические).

Столбчатый фундамент стоит дешевле других. Его цена зависит в основном от материала изготовления, используемой технологии и размеров. Проектирование и строительство столбчатых фундаментов должно осуществляться на основе соответствующих ГОСТ и СНиП.

Как сделать свайный фундамент своими руками?

Фундамент – это основа каждого дома. Без прочного фундамента ни одно здание не обеспечит своим обитателям безопасность, комфорт и уют. Одним из популярных типов опор для легких и сверхлегких зданий является свайный фундамент. Это конструкция, состоящая из опорных столбов, соединенных с крышей. Парапет служит связующим звеном для конструкции дома, равномерно распределяет нагрузку на все столбы и защищает отдельные столбы от опрокидывания, смещения и обрушения под воздействием больших нагрузок.

Особенности и область применения

Главной отличительной особенностью столбчатого фундамента является устройство отдельных опор небольших размеров, а не монолитной плиты или ленты под всеми несущими конструкциями дома. Столбы устанавливаются с определенным уклоном под всеми стенами и в наиболее напряженных местах конструкции: в углах, на стыках стен, под лестницами, большими плитами и каминами, тяжелыми дымоходами, несущими колоннами, точками опоры для несущих балок. Связывание фундаментов между собой с помощью строительных лесов обязательно! Пространство между колоннами заполняется – делается перегородка – тонкая цокольная стена.

Столбчатый фундамент представляет собой мелкозаглубленную конструкцию. Он заглубляется в землю на глубину выше глубины промерзания. Сваи (длиной от 2 м) забиваются ниже глубины промерзания. Сваи оказывают давление только на грунт, сила трения стен о грунт незначительна. Из-за небольшой глубины они могут быть изготовлены из толстого материала. Например, кирпич, бутовый камень, небольшие бетонные блоки.

Сайт фундамент на сваях, забитых в грунт, в следующих случаях:

в строительстве легких деревянных зданий, домов с перекрытиями и каркасных домов. Правильно спроектированный свайный фундамент может выдержать вес даже двухэтажного легкого дома или здания с мансардой;
для строительства временных зданий, таких как убежища;
при строительстве хозяйственных построек, бань, навесов, беседок, теплиц, летних душей, резервуаров для сбора дождевой воды и т.д. Иногда используется для модернизации дома путем пристройки террасы, зимнего сада или веранды на столбовых опорах, не связанных жестко с конструкцией дома;
на почвах с большой высотой и близко к уровню грунтовых вод.

Когда не рекомендуется использовать столбчатый фундамент

для массивных зданий;
в случаях низкой несущей способности и нестабильности почвы, например, на болотах, рыхлых песчаных почвах;
на подвижных песках, где существует повышенный риск смещения, например, если рядом находится толстый слой глины
при очень высоком уровне грунтовых вод;
где имеются большие перепады высот по всей длине дома. Столбчатые фундаменты не следует использовать, даже если разница в уровне земли составляет 1 метр. Если разница составляет 1,8-2 м и более, строительство на колоннах строго запрещено.

Иногда относительно тяжелые здания возводят на столбчатых фундаментах, если строительство очень глубокого ленточного фундамента экономически нецелесообразно. Однако фундамент такого типа закладывается глубже 2 м и находится ниже уровня промерзания. Поэтому правильнее рассматривать его как свайный фундамент.

Преимущества и недостатки

Самым важным преимуществом свайного фундамента является его доступность. Он примерно в полтора-два раза дешевле популярного ленточного фундамента с малым заглублением.

Другое преимущества:

может использоваться на кучевых почвах;
менее трудоемкими;
меньше земляных работ;
требуется меньше материала (снижаются затраты на транспортировку и разгрузку);
нет необходимости в теплоизоляции;
Колонны не требуют использования тяжелой техники;
Застройка всего участка не требуется;
один человек может управлять строительством;
легко ремонтируется.

Недостатки:

не очень высокая несущая способность не позволяет использовать столбчатые фундаменты при строительстве тяжелых домов;
Нельзя использовать на склонах, переменных почвах, заболоченных участках. Слабые и водонасыщенные грунты проскальзывают под действием концентрированного давления;
Сложность строительства цокольных этажей и подвалов. Однако современная промышленность выпускает множество компактных, цельных подвалов, которые можно просто заглубить под дом на стадии фундамента.

При выборе фундамента важно учесть преимущества и недостатки конкретного фундамента, а также проанализировать грунт и рассчитать вес здания.

Тип столбчатого фундамента

Столбчатые фундаменты делятся на несколько типов в зависимости от материала и степени заложения. Материал, из которого изготовлены колонны, определяет конструктивные характеристики их установки.

В зависимости от строительного материала

Столбчатые фундаменты подразделяются в зависимости от материала:

монолитный железобетон (с армированием). Используется бетон марок от B15 до B25. В случае очень легких конструкций, таких как беседки, небольшие сараи, иногда бетонные фундаменты не армируются;
Бетонные фундаменты с добавлением камня. Добавление камня снижает прочность фундамента, но удешевляет его. Подходит для небольших коттеджей, бань и легких построек;
сборные – изготовленные из подручных материалов. Используются полнотелые кирпичи, небольшие бетонные блоки и бутовый камень;
дерево. Используется для временных или очень легких зданий. Небольшие дома, скворечники, сараи, беседки (деревянные) не прослужат так долго, как такие фундаменты. Используется древесина лиственных пород. Сверху бревна покрываются битумом. Желательна пропитка креозотом;
В настоящее время очень распространены трубчатые фундаменты. Устанавливаются стальные, асбестоцементные или пластиковые трубы необходимого диаметра, внутри устанавливается каркас из арматуры и заливается бетоном. В принципе, толстостенные стальные трубы можно использовать для небольших конструкций без цементации. Но следует учитывать, что сталь будет ржаветь. Труба с толщиной стенки 6-8 мм может проржаветь примерно за двадцать лет. Однако незатопленные трубы можно использовать в качестве временного решения.

В зависимости от глубины

Столбчатые фундаменты могут быть выполнены на разной глубине:

Незакопанные находятся на глубине около 450-550 мм. Они используются для легких зданий;
Неглубокая засыпка имеет глубину примерно 0,4-0,7 глубины промерзания. Их можно использовать для любого типа зданий, от небольших сараев и навесов до жилых домов на компактных почвах;
Заглубленные столбы достигают глубины 2 м. Их используют на земляных почвах или в качестве фундамента для дома.

Основание

Столбчатый фундамент – это большое количество опорных столбов, расположенных под стенами дома. Стойки соединяются в единую жесткую конструкцию с помощью чердака. Он равномерно распределяет нагрузку. Фундамент представляет собой стальную, железобетонную или деревянную балку. Самым важным при устройстве фундамента является выбор соответствующего размера и количества столбов и их расположение в зависимости от распределения нагрузок на стойку фундамента.

При выборе размеров стоек необходимо соблюдать следующее правило: ширина стоек должна превышать ширину стены (и цоколя) на 100 мм, т.е. они должны выходить за пределы стены на 50 мм с каждой стороны. Как правило, ширина стоек для квартиры составляет от 400 до 600 мм (в зависимости от ширины стены). Стена располагается точно по оси фундаментного столба.

Расчет фундаментных столбов

Расчеты важны для прочности дома. Проектирование фундаментного основания требует специальных знаний. Если у вас нет плана здания и расчетного чертежа, стоит обратиться в строительную компанию. Он проведет расчеты, учитывая требования нормативных документов и образцы почвы. Однако столбчатый фундамент можно сделать самостоятельно.

Длина фундаментов

Фундаменты должны быть сделаны глубже, чем глубина промерзания грунта. Даже при глубине заложения 500 мм дом будет прочно стоять на фундаменте. Глубокие фундаменты делаются, когда под ними имеются компактные слои почвы с хорошей несущей способностью. Длина стоек больше глубины. Стойки удлиняются по высоте на 300-500 мм для защиты стен и цоколя от влаги, брызг и грязи. Это особенно важно для деревянных зданий.

Поперечное сечение башмаков колонны

Сечение опор должно быть рассчитано таким образом, чтобы обеспечить прочный фундамент для дома. Сначала необходимо определить вес будущего здания (всех строительных конструкций), мебели, снеговые и ветровые нагрузки. Образцы почвы берутся с разной глубины.

Затем определяется минимальное суммарное сечение всех стоек. Расположите предлагаемые стойки на плане пола (см. “Количество стоек”). Разделите общую площадь поперечного сечения на число, чтобы получить минимальную площадь поперечного сечения одной колонны. Сравните полученное значение с ожидаемыми размерами поперечного сечения стоек. Они зависят от конструкции: размера фундаментных блоков, кирпичей, заливки труб и т.д. Расчетное значение может быть меньше или равно расчетному сечению. Если проектные стойки имеют меньшее сечение, чем расчетное, необходимо изменить конструкцию стоек и увеличить их сечение.

Форма секций: квадратная, круглая, прямоугольная. Готовые фундаменты из кирпича или блоков укладываются в квадратные и прямоугольные ямы. Залитые фундаменты часто делают в круглых котлованах. Количество столбов напрямую зависит от площади столбов. Минимальный размер столбов (ширина или диаметр):

кирпич – 0,38 м;
Железобетон – 0,3 м; бетон – 0,4 м;
бетон – 0,4 м;
природный камень и газобетон – 0,6 м.

Поперечное сечение столбов может быть неравномерным по высоте. Часто в нижней части имеется расширение для улучшения опоры на землю. Иногда под нижнюю часть бревна подкладывают камень или поперечные бревна, заливают бетон и устанавливают опору бревна в бетон. В случае монолитных столбов под них заливается плита, в случае кирпичей укладываются два ряда, площадь которых больше, чем основная часть опоры. Более крупные блоки укладываются под бетонные блоки.

Количество постов

Факторы, влияющие на размещение опор под зданием:

среднее расстояние между столбами – 1,5-2 м;
Столбы следует размещать по углам, на стыках внутренних и внешних стен, под дверными проемами, у подножия лестниц и несущих балок;
Под каминами и кирпичными дымоходами, а также в местах установки тяжелого оборудования требуются дополнительные стойки.

Минимальное количество опор определяется расчетом. Если конструкция тяжелая, а расчетное количество стоек расположено слишком часто (через каждые 1 м), следует рассмотреть другой тип подложки – обрешетку или плиту. При частом строительстве столбчатых фундаментов столбчатый фундамент теряет свое главное преимущество – экономичность.

Если у вас нет опыта и знаний, лучше доверить расчеты специалистам в этой области. Обычно это любая строительная компания или архитектурное бюро.

Строительство столбчатого фундамента: пошаговые инструкции

Сделать столбчатый фундамент самостоятельно не очень сложно. Необходимо только очень аккуратно выполнять все работы и тщательно соблюдать технологию работы.

Маркировка

Сначала отметьте центральные линии будущих стен. Затем сделайте обновку – обозначьте струнами контур фундамента – внутренний и внешний. Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно отметить вершины ножек колонн с помощью бечевки. Используется спиртовой или духовный уровень.

Выкапывание отверстий для столбов

Раскопки под фундаменты столбов очень ограничены. Круглые и квадратные опорные отверстия должны быть немного больше размеров самих стоек. Глубина отверстия должна быть на 200 мм больше высоты подземной части столба. Это необходимо для создания подушки для столба.

Легче копать небольшие круглые ямы диаметром до 400 мм. Используются бурильные машины и ручные устройства – перфораторы, электродрели. Такие котлованы могут быть выложены гудроном, арматурной обоймой и залиты бетоном без опалубки. Необходимо будет вручную вырыть круглые ямы большого диаметра и сделать опалубку для заливки бетона. Или трубы и залить их бетоном.

Для квадратных или прямоугольных опор необходимо выкопать ямы шириной 400 мм и длиной больше, чем сам столб. Это необходимо для установки и крепления опалубки. И его последующий демонтаж. Стены имеют наклон для уменьшения осыпания.

Расположение подушки и пятки

Заглушка делается для того, чтобы предотвратить смещение опор, когда земля уплотняется от мороза. Это особенно важно для столбчатых фундаментов мелкого заложения. Крупнозернистый песок и каменный балласт засыпается на дно траншеи слоями по 100 мм. Каждый слой доливается водой и уплотняется. Песок и гравий можно смешивать в соотношении 40/60.

Установка опалубки и арматуры

При изготовлении квадратных или прямоугольных опор укладывается опалубка. Панели изготавливаются из обрезных досок, OSB, фанеры и прочно закрепляются в отверстии с помощью распорок.

Если отверстие круглое, его необходимо выстелить рубероидом. Из выступающей кровельной бумаги делается крышка – верхняя часть оборачивается сеткой и скрепляется между собой. Или устанавливается опалубка. Верхняя линия всех окладов должна быть точно выровнена – допустимый перепад высот не должен превышать 1,5 мм.

Арматурный каркас устанавливается внутри квадратных, прямоугольных или треугольных фланцев. Монтируется, фиксируется. Если надстройка железобетонная, арматура должна выходить на 500 мм от головки, чтобы связать надстройку с опорами.

Заливка бетона и обратная засыпка

Чтобы добиться прочного столбчатого фундамента, необходимо использовать бетон, соответствующий ГОСТу и строительным нормам. Сорта – от B15 до B25. Щебень используется фракции 40-70 мм. Раствор заливается слоями толщиной 300-400 мм и уплотняется вибрацией. Такое уплотнение является обязательным для столбчатого фундамента под домом. Затем фундамент накрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратная засыпка может производиться через неделю, дальнейшая сборка дома – через две недели.

Обратная засыпка производится послойно. Каждый слой тщательно уплотняется. Можно использовать песок или мелкий гравий.

Установка парапета

Целью монтажа чердака является

Для равномерного распределения нагрузки на опоры колонн;
Объедините их в единое целое.

При возведении столбчатых фундаментов в каждую колонну устанавливается анкер – штырь или болт. Затем к ним прикрепляется пьедестал. Типы рострума:

Для небольших деревянных зданий (бани, небольшие коттеджи, сараи) используются деревянные балки большого сечения;
стальные балки. Обычно используются двутавровые и швеллерные балки;
Залитые бетонные полосы или сборные бетонные балки. Используется для самых больших домов. Арматура вставляется в стойки, к которым предварительно крепится арматурный каркас.

Ограждения

Обрешетка – это тонкая стена между фундаментными столбами, которая изолирует и герметизирует пространство под домом от снега, дождя, грязи, животных и т.д. Он может быть сделан из дерева, бутового камня, кирпича или бетона. Иногда внутренняя часть ворот изолирована. Вентиляционные отверстия обязательны.

Давайте подведем итоги.

Столбчатый фундамент – это самый экономичный фундамент для здания. Его можно использовать для небольших сооружений или для жилых домов с плитной или каркасной, деревянной или бревенчатой конструкцией. В России столбчатые фундаменты используются редко. Тем не менее, он служит прочным фундаментом для дома, бани или дачи. Самое главное – это расчет и выполнение фундамента с тщательным соблюдением технологии. Большим плюсом является то, что столбы можно построить своими руками.

Читайте далее:
