Как заменить патрон (головку) на дрели: инструкция по замене

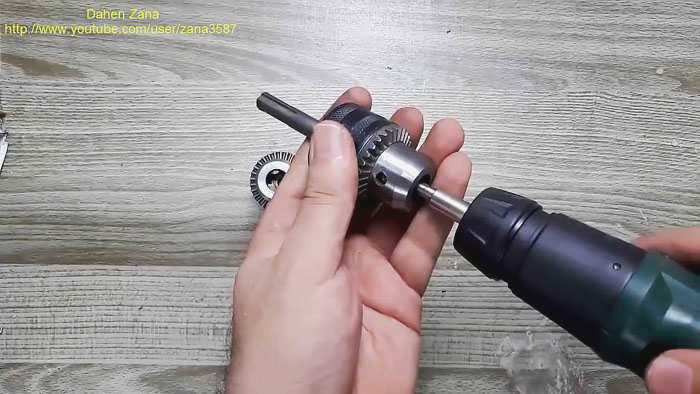

Для замены патрона (головки) на дрели или шуруповерте необходимо сначала определить тип его крепления к валу: резьбовое или конусное. Если патрон держится на резьбе, первым делом нужно выкрутить стопорный винт, который находится внутри разжатых губок и имеет левую резьбу (выкручивается по часовой стрелке). После этого сам патрон откручивается против часовой стрелки. Если же соединение конусное, патрон выбивается из посадочного места ударами молотка через деревянную проставку.

Когда требуется замена патрона

Поломка зажимного узла часто происходит из-за интенсивных нагрузок или попадания пыли и влаги внутрь механизма. Вы можете понять, что деталь пора менять, по следующим признакам:

• Сверло начинает «бить» или сильно вибрировать во время работы (износ губок).

• Оснастка проворачивается в зажиме даже при максимальном усилии.

• Зажимные губки движутся рывками или заедают, а смазывание не помогает.

Если инструмент работает исправно, но вам нужно сменить диаметр зажимаемого сверла, вы просто покупаете новый патрон с подходящими характеристиками. При выборе обязательно проверяйте посадочный размер и шаг резьбы, иначе монтаж будет невозможен.

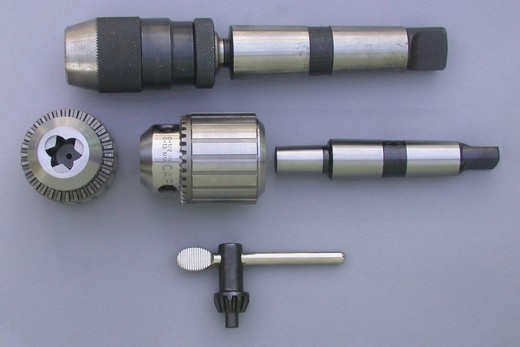

Классификация типов патронов

Перед началом ремонта изучите конструкцию вашего устройства. Патроны делятся на группы по способу фиксации оснастки:

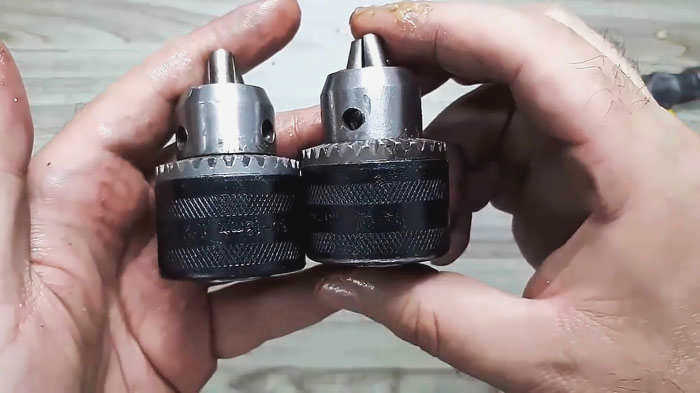

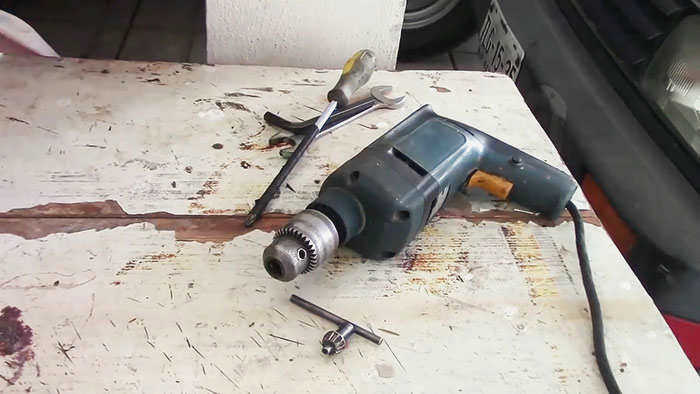

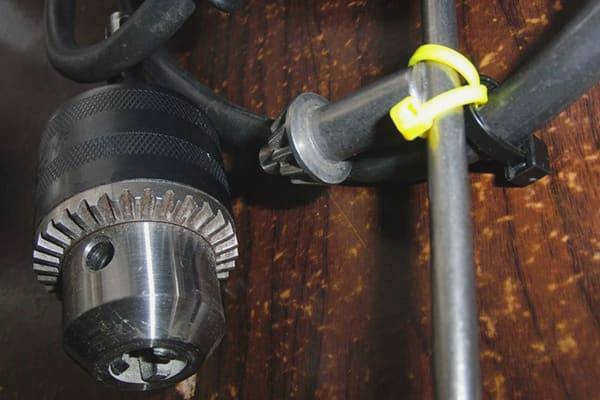

1. Зубчато-венцовые. В них зажатие происходит с помощью специального ключа, который вставляется в боковой паз. Такие узлы чаще встречаются в мощных станках и профессиональных дрелях.

2. Быстрозажимные. Они регулируются вручную поворотом муфт на корпусе. Бывают одномуфтовыми (обычно на шуруповертах с автоблокировкой вала) и двухмуфтовыми. Корпус может быть пластиковым для бытовых задач или металлическим для работы под нагрузкой.

По способу крепления к инструменту выделяют два основных метода:

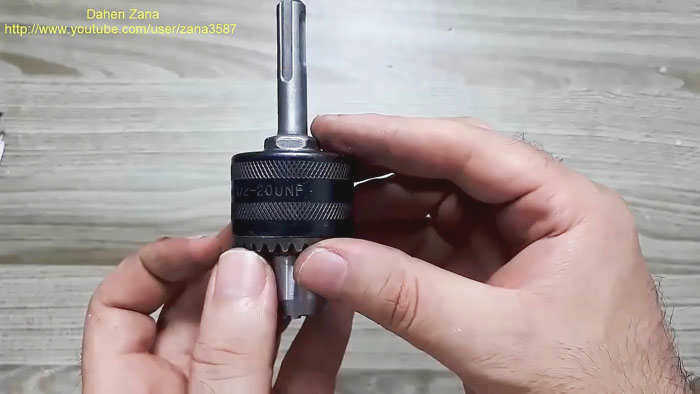

• Резьбовое соединение (на шток).

• Конусное соединение (за счет натяжения конуса в седло).

Инструкция по демонтажу резьбового патрона

Большинство современных шуруповертов и бытовых дрелей используют именно этот тип крепления.

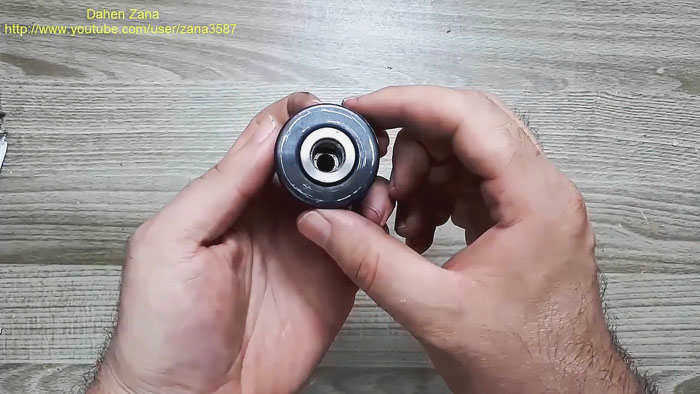

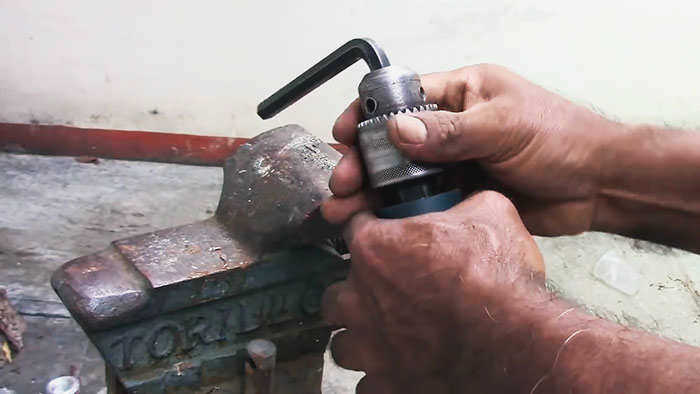

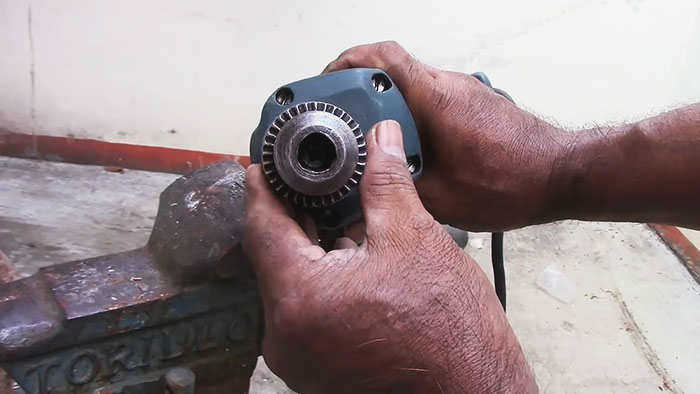

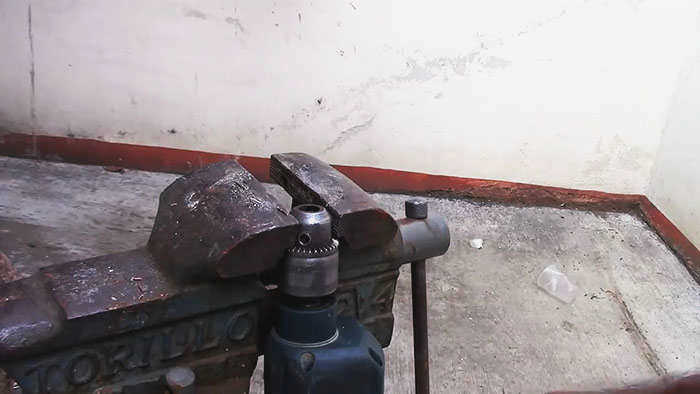

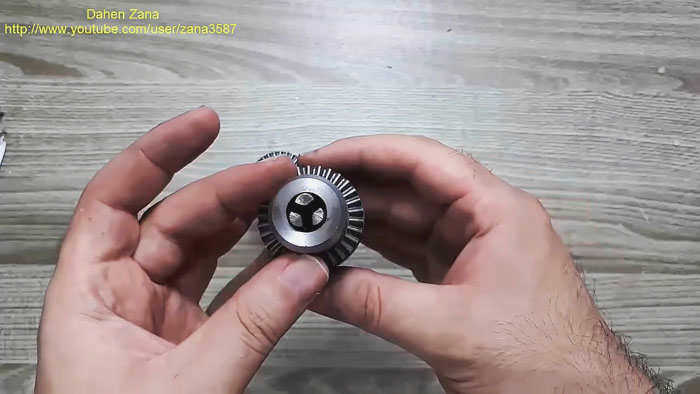

Сначала подготовьте рабочее место и зажмите инструмент в слесарных тисках. Если вы не хотите или не можете использовать тиски, вставьте в патрон максимально большой шестигранный ключ, чтобы создать рычаг для фиксации. Полностью разведите губки патрона. В центре донышка вы увидите стопорный винт.

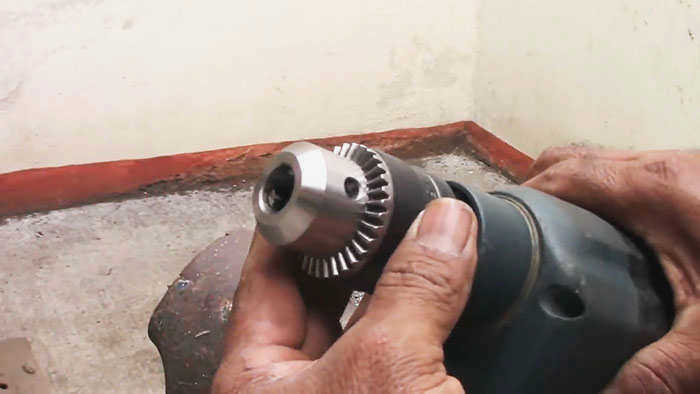

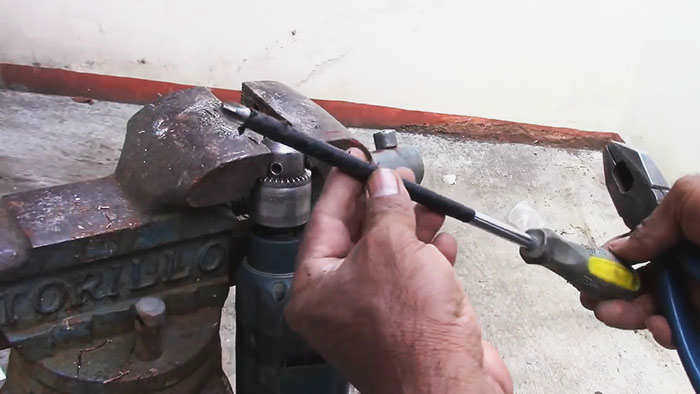

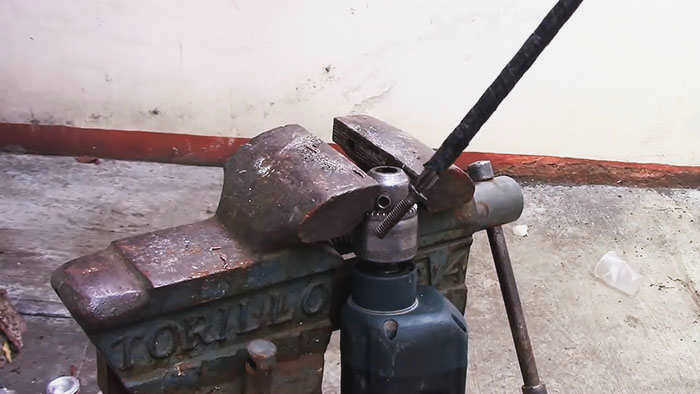

Внимание: этот винт имеет левую резьбу. Чтобы его выкрутить, нужно вращать отвертку по часовой стрелке. Если шлицы винта забиты грязью или сорваны, попробуйте аккуратно постучать по хвостовику отвертки молотком для лучшего зацепа. После удаления винта приступайте к откручиванию самого патрона. Поворачивайте его против часовой стрелки. Если механизм «прикипел», обработайте резьбу проникающей смазкой WD-40 и подождите 15–20 минут. В запущенных случаях поможет кратковременный нагрев узла строительным феном.

Как снять конусный патрон

Этот тип соединения характерен для старых советских моделей или мощных ударных дрелей. Патрон держится в посадочном месте только за счет трения.

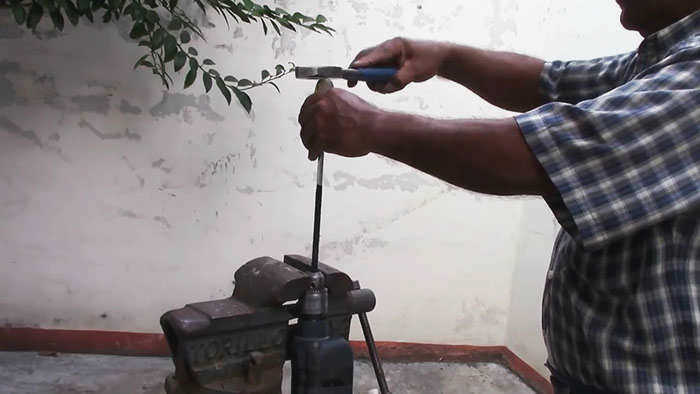

Для демонтажа вам понадобится молоток и деревянная проставка (брусок), чтобы не повредить металл. Приложите брусок к тыльной части патрона, которая прилегает к корпусу дрели. Наносите несильные удары вдоль оси инструмента. После каждого удара поворачивайте патрон примерно на четверть оборота. Повторяйте процедуру до тех пор, пока деталь не выйдет из седла. Если патрон заржавел, предварительно обильно залейте место стыка WD-40.

Установка нового узла и профилактика

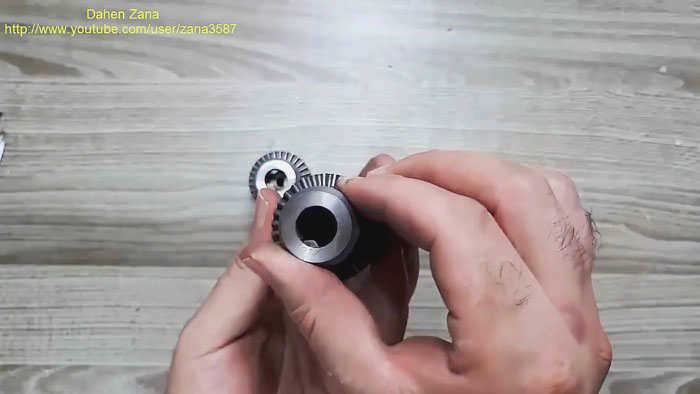

Перед монтажом новой детали тщательно очистите посадочное место или резьбу ветошью. При установке резьбового патрона нанесите одну каплю анаэробного герметика слабой фиксации на винт — это предотвратит его самопроизвольное откручивание в будущем.

Алгоритм установки:

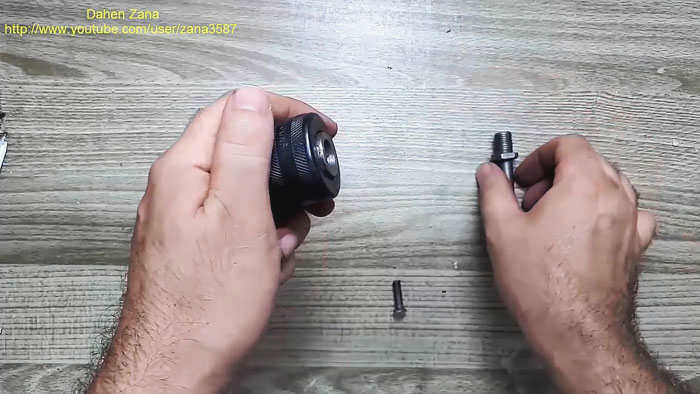

1. Накрутите патрон на резьбу вала.

2. Разведите губки и затяните стопорный винт (по часовой стрелке).

3. Для конусных моделей: установите дрель вертикально валом вверх, вставьте патрон и при необходимости подбейте его через деревянную проставку.

Чтобы избежать преждевременного износа, периодически проводите техническое обслуживание. Если губки начали работать туго, разведите их и нанесите немного густой смазки (например, солидола) внутрь механизма. Это защитит детали от коррозии и деформации.
