Как подключить теплый пол к термостату; схема подключения, советы

Содержание

Как подключить теплый пол к термостату; схема подключения, советы

Электрический теплый пол – это автономная система, которой нельзя управлять вручную. Существуют специальные устройства – термостаты, которые постоянно поддерживают заданную температуру. Независимо от типа используемого нагревательного материала, этот элемент всегда подключается между нагревательным материалом и электрической сетью. Остается только выяснить, как подключить теплый пол к термостату, чтобы вся система работала правильно.

Почему необходимо регулировать температуру пола

Первая причина оснащения напольного отопления автоматическими регуляторами температуры (также называемыми термостатами) – это комфорт. В жилых комнатах достаточно нагреть пол до 26°C, в детских комнатах достаточно 24°C. При повышении температуры вы можете почувствовать дискомфорт, но современные нагревательные кабели или коврики могут прогреть ваш пол до 30 градусов и более.

Но на самом деле важно не это. При нагреве до максимально возможной температуры источники тепла – кабели, маты или фольгированные покрытия – могут быть повреждены. Или срок их службы значительно сократится.

Дополнительной задачей терморегуляторов является экономия энергии. Для этого используются более сложные датчики. Это предотвращает прерывистую работу напольного отопления, во время которой оно не требуется и энергия расходуется впустую.

Существует множество причин для снижения рабочей температуры или даже полного отключения напольного отопления от сети. К ним относятся: отсутствие людей в помещении или доме, повышение общей температуры в помещении и ночные часы. Чем сложнее термостат, тем больше можно предусмотреть ситуаций, в которых можно сэкономить. Однако это более дорогостоящее решение.

Основной принцип работы элементарного термостата

Элементарный электромеханический контроллер работает подобно аналогичному регулятору температуры в холодильниках.

Он использует свойства газов или жидкостей изменять свой объем при изменении температуры окружающей среды. Вещества, физические свойства которых используются для измерения, заключены в герметичную трубку. Один конец трубки помещается в зону, подлежащую терморегуляции, а другой конец механически приводится в действие рабочей средой на контактной площадке.

Механический регулятор напольного отопления

Этот тип регулятора имеет ряд особенностей. Длина трубы рабочего органа фиксирована. Его нельзя изменить в большую или меньшую сторону. Таким образом, установка датчика напольного отопления привязывает контроллер к точке в полу, необходимой для регулирования температуры и подключения подводящих труб к радиатору. Высота регулятора должна быть выбрана таким образом, чтобы его труба достигала точки измерения.

Если труба повреждена, терморегулятор неизбежно перестанет функционировать. По этой причине на участке “регулятор – измерительный контур” регулятор должен быть защищен от механических нагрузок с помощью пластиковой трубы.

Принцип работы электронных контроллеров

Электронный датчик температуры работает по другому принципу. В нем используется термистор – электронный элемент, сопротивление которого зависит от температуры. Термистор помещается в необходимое измерительное пространство и подключается к прибору обычными проводами. Во время работы устройство подает постоянное напряжение на маленький датчик и измеряет ток в цепи. Величина этого тока обратно пропорциональна температуре.

Вся логика работы устройства контролируется электроникой. Пороговое значение температуры можно установить вручную или с помощью кнопок. В последнем случае дисплей используется для управления. На выходе устройства находится электромеханическое реле или электронный переключатель, который управляет нагрузкой.

Электронный термостат позволяет установить больше параметров

В остальном электроника работает так же, как и электромеханический регулятор теплого пола. Рабочей средой является только электрический ток, который протекает через терморезистор. Также возможно включение ряда дополнительных энергосберегающих функций.

Выбор регулятора напольного отопления

При всем удобстве в эксплуатации, с усложнением схемы термостата, его цена возрастает. Стоит отметить, что установка устройств с большим количеством дополнительных функций оправдана только при управлении отоплением больших площадей. А также когда эти функции действительно помогают экономить энергию. Поэтому при выборе термостата внимательно изучите его функции и опробуйте их в своей ситуации.

Если теплый пол установлен в нескольких комнатах, следует подумать о центральном управлении. Вы также можете установить термостат для подогрева пола, который может одновременно контролировать и управлять температурой нескольких объектов. В этом случае пригодится еще один прием, которым оснащены некоторые современные недешевые контроллеры: Wi-Fi связь с мобильным телефоном.

В небольших помещениях, таких как ванная комната или туалет, достаточно простого и недорогого термостата. Эти помещения посещаются регулярно и хаотично, что делает невозможным предсказать, когда нужно уменьшить или выключить отопление. Если только вся семья не в отъезде.

Регулировка температуры напольного отопления в современном дизайне

И не забывайте о детях. Подсвеченный дисплей и кнопки притягивают их как магнит. Чтобы избежать возможности “несанкционированного перепрограммирования”, приобретайте модели термостатов только с механическим регулированием температуры или с функцией блокировки кнопок.

Предполагается, что сам пол с подогревом уже выбран, и поэтому потребление энергии известно. Это значение не должно превышать максимальное значение, указанное на заводской табличке термостата, устанавливаемого для управления.

Примечание: Также важно проверить рекомендации производителя приобретаемых нагревательных элементов относительно выбора термостата.

Монтажные работы

Установка термостата состоит из следующих шагов:

монтаж устройства на стене;
Проведите провода от сети к нагрузке и подключению датчика температуры;
Протестируйте всю систему;
Окончательная заливка пола.

Важно: Элементы напольного отопления должны оставаться доступными до тех пор, пока все контуры не будут подключены и проверены на правильность работы. В противном случае, если обнаружатся производственные и монтажные дефекты, исправлять их будет уже поздно.

Выбор места установки контроллера

Прежде чем подключить теплый пол к выбранному вами контроллеру, необходимо решить, где вы хотите его установить. Приоритет должен находиться у входа в комнату, подобно выключателю света. Иногда эти два элемента устанавливаются рядом друг с другом. Если вы хотите установить контроллер в другом месте, имейте в виду, что со временем вы можете установить мебель, которая будет блокировать доступ к элементам управления.

Датчик контроллера также не следует размещать под мебелью или там, где нет нагревательных элементов. Большинство напольных обогревателей, особенно инфракрасных, не терпят заграждения нагревательных поверхностей массивными элементами без ножек, поэтому их просто не устанавливают в таких местах. И датчик там будет бесполезен.

Установка датчика температуры для напольного отопления

Не устанавливайте термостат непосредственно в ванной комнате. Если его нельзя установить снаружи, необходима брызгозащищенная модель. Он имеет класс защиты IP44 (или IP54), где четверка означает защиту от брызг.

В большинстве случаев высота контроллера над полом составляет от 0,6 до 1 м. Если есть выключатель света, учитывается его высота, чтобы не нарушить дизайн. Но есть и исключения.

Помните о механических органах управления с трубкой ограниченной длины. Его размеры определяют максимальную высоту установки устройства.

Для защиты от детей рекомендуется поднять регулятор повыше. Хотя – кто его вообще останавливал.

Если теплый пол используется в качестве основного нагревательного элемента для обогрева помещения, вместе с ним используется термостат со встроенным датчиком. При этом измеряется температура воздуха, а не температура пола. Для обеспечения правильной работы прибора его необходимо разместить на высоте 1,5 метра над полом. Кроме того, на него не должны влиять дополнительные факторы, которые могут помешать правильному измерению температуры в помещении, например, сквозняки от открытых окон или вентиляционных систем.

Установка и подключение термостата

Большинство имеющихся моделей термостатов имеют внешний вид и размеры розетки скрытого монтажа. Это означает, что они утоплены в стену. Если внимательно осмотреться, можно найти устройства для наружной установки. Однако, если все розетки в квартире скрытого монтажа, лучше потратиться на вырезание каналов, чем испортить проект кабельными каналами.

Однако в случае поверхностного монтажа наружного блока это не так уж сложно сделать своими руками. Вы отмечаете два отверстия, вбиваете в стену дюбели и закрепляете в них терморегулятор с помощью саморезов. Винты часто входят в комплект поставки терморегулятора. Внешние монтажные устройства наиболее подходят для деревянных стен, где нелегко прорезать стеновые полости.

Монтаж заподлицо наиболее популярен для бетонных и кирпичных стен. Сам термостат устанавливается в монтажную коробку, аналогичную тем, что используются для розеток. Для этого в стене необходимо сделать круглое отверстие, диаметр которого немного больше диаметра самой коробки. Наименее трудоемким методом является использование специального сгона, но вы также можете использовать бур по бетону, а также молоток и киянку.

Пример подключения розетки и термостата

Затем в отверстии вырезается кабельный гермоввод. Вертикально на поверхности пола выдолблен паз, в котором проложены провода для нагревателя и датчика температуры. Второй проход ведет к точке подключения питания.

Это может быть соседняя розетка, если потребляемая мощность напольного отопления невелика. Обычно она составляет около 200 – 300 Вт. При более высокой потребляемой мощности лучше подвести кабель к расположенной рядом электрической распределительной коробке.

Если есть возможность, лучше проложить отдельный кабель к распределительному щитку, чтобы не перегружать квартирную проводку. Однако обычно это делается в случае ремонта квартиры с полной заменой электропроводки в квартире.

Установка термостата скрытого монтажа

Для подключения регулятора напольного отопления к сети используется трехжильный медный кабель с сечением не менее 2,5 мм². Подключите нагревательные кабели в соответствии с рекомендациями производителя напольного отопления. Датчик температуры подключается к контроллеру с помощью кабеля, входящего в комплект поставки контроллера.

Как правильно подключить контроллер

Все клеммы термостата имеют маркировку и обозначения для удобства подключения к цепи управления. Вход и выход питания для подключения напольного отопления имеют одинаковое обозначение клемм:

“L” – подключение фазы (коричневый, белый или черный провод);
“N” – нейтральное соединение (синий провод).

Надписи рядом с клеммной парой указывают, где расположены вход и выход. Будьте осторожны и не путайте эти два понятия. Также стоит обратить внимание на цветовую маркировку фазных и нейтральных проводов. Это может не повредить контроллер, но может оказаться критичным при его обслуживании.

Подключите датчик подогрева пола к термостату к клеммам, обозначенным соответствующим образом.

Важно: Перед подключением выключите выключатель питания в квартире!

Фаза в розетке или соседней коробке может быть определена с помощью однополюсного индикатора. Если он горит, то это фазный провод. Найти нейтральный провод в коробке, если в ней также есть свет, сложнее. Исключите фазный провод, который вы только что нашли, и парные провода, которые подводят фазу от выключателя к светильнику. Оставшееся соединение – это нейтральный провод.

Экраны нагревательных кабелей должны быть заземлены. Для этого они подключаются к шине PE, от которой через квартиру идут желто-зеленые провода. Если контроллер не оснащен специальной клеммой для подключения проводов заземления, их необходимо подключить отдельно с помощью WAGO или другой клеммной колодки.

Подключение термостата через клемму WAGO

Типичная схема подключения напольного отопления к терморегулятору, в зависимости от количества проводов, показана ниже.

Подключение одножильного и двухжильного кабеля для обогрева пола к термостату

Если в жгуте проводов только два провода, то проводов заземления нет. Не подключайте провода заземления к нейтральному проводу в коробке или розетке. Лучше не соединять их вместе. Однако в этом случае кабель питания теплого пола должен быть защищен автоматическим выключателем с максимальным остаточным током 30 мА.

Регулировка температуры подогрева пола

В большинстве случаев подогрев пола уменьшается путем разбавления воды прямой циркуляции холодной обратной водой. Это позволяет контролировать его температуру. Процесс запускается клапаном подпитки, который управляется трехходовым клапаном.

Если в системе напольного отопления горячей водой используется терморегулятор, он подключается проводом к управляющему электромагниту трехходового клапана.

Тест системы

Подогрев пола может работать непрерывно только после заливки пола и полного высыхания стяжки. Однако перед установкой рекомендуется включить его на короткое время, установив минимально возможную температуру. Временно поместите датчик как можно ближе к лежащему рядом нагревательному элементу.

Когда термостат достигает заданной температуры, он должен отключить подачу питания на нагревательные элементы. Это можно проверить с помощью однополюсного индикатора, расположенного на клемме “L” на выходе регулятора. Система сама включается при повышении температуры радиаторов.

Если контроллер электромеханический, при его включении и выключении может быть слышен тихий щелкающий звук.

Важно: Не эксплуатируйте пол в течение длительного времени без грунтовки. Такая операция недопустима в течение длительного времени.

Окончательная регулировка пола происходит после завершения монтажных работ. Выбирается необходимая температура и устанавливаются параметры энергосбережения.

Если все сделано правильно и грамотно, ваш теплый пол будет работать долгое время. Однако если вы не уверены, что сможете выполнить эту работу самостоятельно, попросите профессионального электрика сделать это за вас.

Подключение напольного отопления к термостату: Видео

В этом видеоролике показано, как установить термостат для напольного отопления.

Схемы подключения термостата для пола – полезные советы и правила выбора подходящего регулятора для подогрева пола.

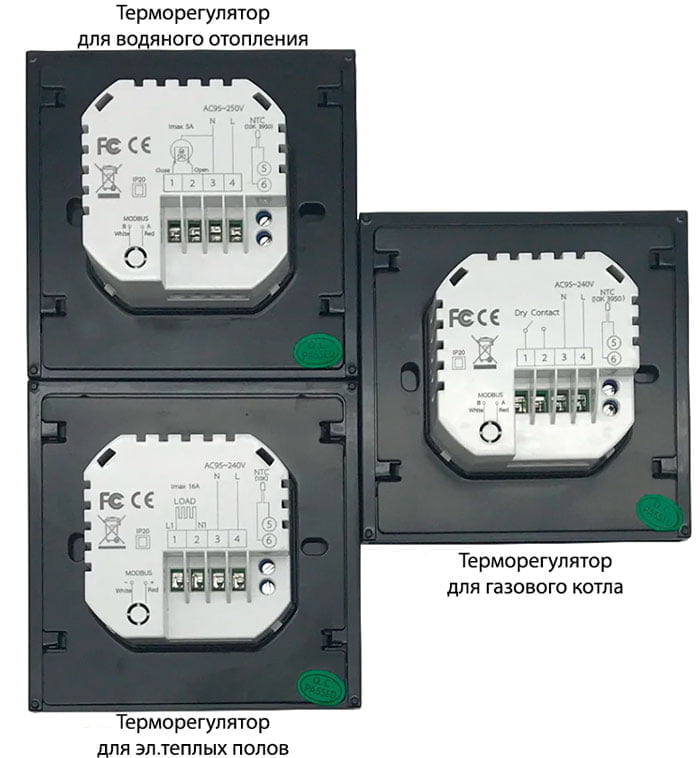

Термостаты для управления электрическим напольным отоплением имеют специальное обозначение.

Их не следует путать с другими популярными моделями, которые производятся для работы с газовыми котлами или для нагрева воды через коллектор.

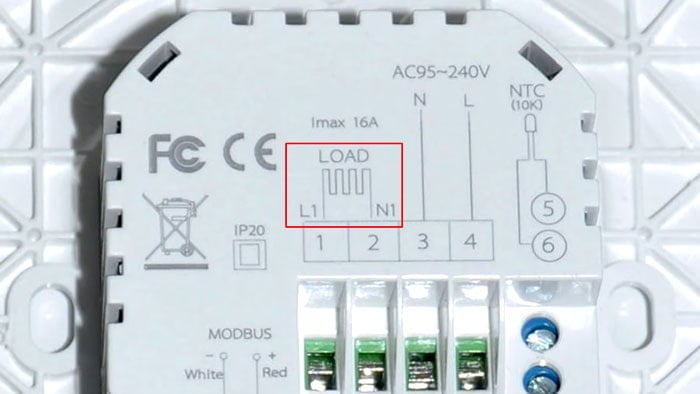

На задней стороне блока, между двумя клеммами, найдите схему серпантина (контакты L1 и N1).

Сюда подключается нагревательный кабель для пола или электрический мат.

На конце L1 находится центральная жила кабеля, а на конце N1 – оплетка.

К сенсорным вставкам подключается выносной датчик температуры (NTC), который предотвращает перегрев напольного отопления и контролирует нагрев.

Полярность проводов датчика не имеет значения. Соединяйте их в любом порядке.

Обратите внимание, что температура непосредственно на дистанционном датчике всегда будет выше, чем комнатная температура, отображаемая контроллером на его дисплее.

Это связано с глубиной размещения датчика в стяжке.

Электронные дисплеи показывают оба параметра, в то время как на механических устройствах с колесом часто даже не написаны градусы на окружности, а только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Степени не приводятся с определенной целью, чтобы не запутать пользователя. Если термостат установлен на +25C, комнатный термометр в квартире будет показывать только +20C.

Большинство людей сразу же задаются вопросом, почему контроллер такой неточный. Он сломан?

Однако если на механическом термостате есть градусы, это означает, что он в основном работает и приводится в действие собственным датчиком температуры воздуха, встроенным в корпус.

Подключенный снаружи и скрытый в стяжке, он служит только для защиты кабеля от перегрева.

Подключите источник питания 220 В к клеммам L и N через автоматический выключатель остаточного тока с максимальным током утечки 30 мА.

Схема подключения напольного отопления напрямую через термостат разных производителей одинакова и выглядит следующим образом.

При подключении убедитесь, что термостат способен пропускать ток. Обычно он рассчитан на максимальную нагрузку 16 А (3,7 кВт при 230 В).

В этом случае термостат будет работать долгое время. Реле, переключающее контакт, быстро повреждается при перегреве. А вместе с ним придется заменить и весь блок.

При нагрузке свыше 3,7 кВт требуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки провода от контроллера идут к контактам коммутационной катушки (A1-A2), а сам нагревательный провод подключается к силовым клеммам стартера (1-2 или 3-4).

Часто задаваемый вопрос – есть ли разница между фазным и нулевым проводом на термостате.

Если вы перепутаете фазу и нейтраль, то при отключении термостата это будет не фазный, а нейтральный провод. Это приведет к тому, что фаза будет постоянно присутствовать на нагревательном кабеле пола, что, безусловно, небезопасно.

В устройствах, имеющих отдельный выключатель на корпусе, при нажатии выключателя одновременно отключаются два провода – фаза и нейтраль. Но это происходит в режиме ручного отключения и не на всех моделях.

Часто нейтраль подается непосредственно через собственный тракт. Она поступает в терминал и направляется прямо к напольному отоплению.

Сам выключатель отвечает только за прерывание подачи питания на плату управления. В случае автоматического отключения датчика всегда прерывается только один провод.

Обратите внимание, что защитное заземление не подключается непосредственно к самому термостату!

Это может быть отдельная, автономная клемма, через которую экран греющего кабеля соединяется с защитным проводником.

На самих терморегуляторах даже есть знак “квадрат в квадрате”, обозначающий двойную изоляцию.

Такие знаки обычно размещаются на переносных инструментах, которые не требуют наличия заземляющего контакта на вилке шнура питания.

Какие суперпроблемы решают умные терморегуляторы, напичканные электроникой и дисплеями? Может показаться, что зачем покупать дорогой продукт, если можно приобрести контроллер с механической ручкой и точно так же установить желаемую температуру?

Это одна из основных проблем систем комфортного отопления – инерционность.

Идея заключается в том, что когда температура на подогреве пола достигает приемлемого уровня 23-25C, после достижения этого значения, даже при выключенном радиаторе, система будет продолжать набирать градусы до определенного момента по инерции.

При таких вариантах нет возможности поддерживать комфортные условия. Интеллектуальные электронные термостаты решают все эти проблемы с помощью ШИМ-управления.

Этот термин происходит из радиоэлектроники. ШИМ означает широтно-импульсную модуляцию. В отоплении принцип заключается в изменении времени и работы нагревательных элементов.

Пока температура в помещении далека от заданных параметров (уставка +25C, в помещении +18C), теплый пол постоянно включен (нагрев, нагрев и нагрев).

Однако, как только достигается заданное значение (+25C), отопление начинает включаться как бы маленькими, короткими импульсами (включение-выключение). Это позволяет поддерживать температуру на комфортном уровне.

В этом случае можно забыть об инерции, вызванной перегревом или, наоборот, переохлаждением. Вы не получите ничего подобного от циферблатного термостата.

В то же время не стоит ожидать, что при переходе от одной модели термостата к другой произойдет что-то грандиозное. Существует мнение, что если пол с подогревом недостаточно теплый, достаточно заменить термостат на более дорогой, и все изменится само собой.

Сразу же температура в комнате повысится, и там, где раньше было холодно, станет жарко. Проще говоря, термостат – это что-то вроде спидометра в вашем автомобиле.

Вы можете нарисовать на спидометре 300-350 км/ч, но если двигатель не способен выдать столько мощности, вы не увидите этой скорости. Если что-то виновато в плохой работе напольного отопления, то первое, на что следует обратить внимание, – это датчик температуры.

Проверить термостат очень просто. Проведите электропитание 220 В и подключите выносной датчик.

Затем подключите к термостату вместо теплого пола обычную лампочку. Начните поворачивать циферблат, чтобы изменить температуру.

В какой-то момент лампочка должна загореться.

Затем зажмите измеритель температуры в руке и подождите. При нагревании вашим телом термостат сработает, и лампочка погаснет.

Если датчик зарыт глубоко в стяжку, можно нагреть его феном и дождаться того же эффекта. Если лампочка никак не реагирует, это означает, что устройство неисправно.

Самый быстрый способ ремонта в этом случае – перевести работу с датчика пола, на встроенный в корпус датчик воздуха.

Вам необходимо отсоединить концы кабеля от источника температуры пола на устройстве и сбросить настройки самого устройства.

Все это будет работать правильно, если термостат установлен непосредственно в обогреваемом помещении.

Для электронного термостата с ШИМ-управлением, использующего описанный выше метод испытания, не рекомендуется слишком быстро нагревать датчик с помощью внешнего источника тепла. Каковы недостатки?

Во-первых, термостат немедленно обнаружит чрезмерное повышение температуры и преждевременно отключится. Во-вторых, интеллектуальный мозг устройства отключит нагрев на следующие 20 минут.

В этом случае уже через 5 минут температура на дисплее устройства будет достаточной для его включения, а контакты не сработают и не замкнутся. Поэтому возникают сомнения в том, правильно ли работает термостат.

Поэтому тест на быстрый разогрев идеально подходит для механических устройств, но с электронными устройствами следует быть осторожным.

Другая ошибка возникает при замене или подключении к одному контроллеру датчиков разных производителей. Дело в том, что все они имеют определенное сопротивление, соответствующее определенной температуре.

И если мы заменим датчик температуры на другой, не изменив настройки, это может привести к неисправности отопления. Разница между обнаруженной и фактической температурой может достигать 10 градусов!

Из-за другого сопротивления, меньшего, чем заводская настройка, контроллер распознает это как слишком высокую температуру и даст команду на раннее отключение, даже если теплый пол еще недостаточно прогрелся.

Так называемые датчики NTC с отрицательным температурным коэффициентом используются для напольного отопления. Этот термин означает, что их сопротивление уменьшается при повышении температуры окружающей среды.

Также доступны датчики PTC, которые имеют положительный температурный коэффициент сопротивления. В их случае процесс идет в обратном направлении.

Усовершенствованные устройства (Devireg Touch) имеют несколько различных типов датчиков, установленных в программном обеспечении. На этапе установки просто выберите нужный.

Если вы не знаете марку, вам придется измерить сопротивление вручную с помощью мультиметра.

Полученные данные сравниваются и сверяются с заводскими настройками.

Наиболее правильной системой отопления является та, которая имеет собственную зону управления в каждой комнате. Что это значит?

Если в вашем доме установлен только один термостат, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому вам придется купить и установить несколько термостатов.

Можно установить отдельные термостаты для двух зон одновременно, меняя при этом приоритет температуры. Это означает установку термостата в одной комнате и дистанционного датчика в соседней комнате.

В настройках выберите, будет ли термостат реагировать на встроенный в корпус элемент или на удаленный датчик. Вы не сможете получить одинаковую температуру от одного устройства.

Не размещайте термостаты во влажных помещениях. Они должны иметь соответствующую степень защиты IP и устанавливаться в зоне 3.

О том, что представляет собой эта зона, читайте в отдельной статье.

Разновидности электронного термостата устанавливаются и управляются в соответствии с заводскими инструкциями. В качестве примера возьмем популярную (тысячи заказов со всего мира + положительные отзывы) и недорогую модель термостата от наших китайских коллег.

Чтобы начать работу с прибором, сначала необходимо подать на него напряжение 220 В.

Через некоторое время подсветка гаснет, и устройство переходит в режим энергосбережения. Даже в случае полного отключения электроэнергии термостат запомнит все предыдущие настройки.

Поэтому после ввода всех параметров дальнейшее программирование не требуется.

В ручном режиме, когда на экране отображается значок руки, можно установить желаемую температуру в помещении.

Этот параметр устанавливается с помощью кнопок со стрелками (вверх – вниз).

Когда устройство находится в режиме ожидания, на дисплее отображается текущая комнатная температура.

Чтобы переключить устройство в автоматический режим, нажмите квадратную кнопку, и на дисплее сразу же появится значок часов или будильника.

В автоматическом режиме ранее установленный порог температуры нельзя изменить с помощью кнопок со стрелками. Данные постоянно привязаны к определенному дню недели.

Этот день также отображается на дисплее (1 – понедельник, 2 – вторник и т.д.).

Временная часть дня отображается в виде маленького домика с цифрой (чуть выше дня недели).

С его помощью можно запрограммировать отопление на работу в ночное время при полной или минимальной нагрузке. Все зависит от ваших условий жизни.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, время и день недели отображаются автоматически.

Когда отопление включено, над коттеджем появляется дым.

Как только отопление выключается, дым исчезает.

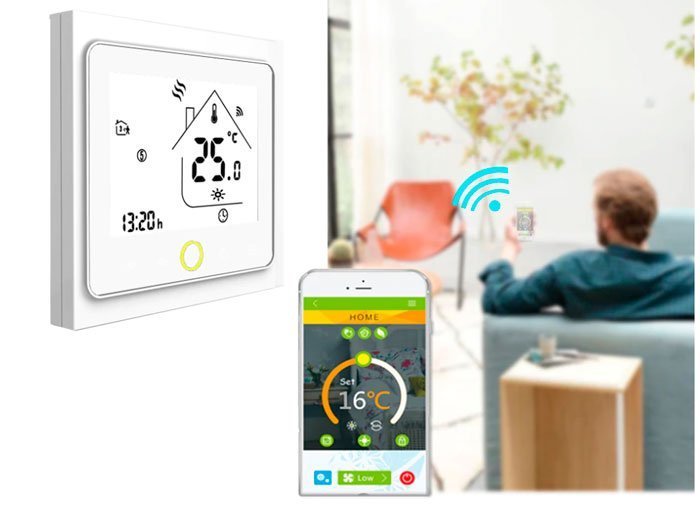

Гораздо удобнее управлять термостатом с помощью смартфона. Для этого загрузите и установите приложение Smart Life.

Подробнее обо всех нюансах настройки этого термостата вы можете узнать из видеоролика ниже.

Подключение электрического напольного отопления с помощью одножильного кабеля к термостату

Терморегулятор является важной частью любой системы электрического напольного отопления. Он может повысить эффективность всей системы и значительно снизить потребление энергии. Схему установки легко соблюдать. Их могут установить даже неспециалисты с базовыми навыками электромонтажа.

Как работает термостат?

Основная задача термостата – поддерживать электрический подогрев пола на постоянном уровне. В зависимости от установленных параметров он включает и выключает нагревательные элементы в определенное время. Это позволяет снизить потребление энергии без ухудшения качества отопления. Контроллер температуры получает информацию о системе через специальный датчик. Он устанавливается внутри здания, где обнаруживает изменения заданной температуры.

Существуют следующие типы регуляторов напольного отопления

Механические. Он работает благодаря наличию специального механического реостата, который регулирует температуру системы отопления;
электронный. Рабочая температура кабельных нагревательных элементов устанавливается с помощью электронного реле;
программируемый. Они работают по установленной программе. Он управляет процессом включения и выключения нагревательных элементов в определенное время.

Подготовительная работа

Перед установкой термостата, датчика и других компонентов системы необходимо рассчитать количество таких устройств, которые обеспечат бесперебойную работу напольного отопления. Если напольное отопление предназначено для всего дома, рекомендуется, чтобы каждая комната была подключена к сети независимо.

Также следует установить отдельный термостат для каждого контура. В результате получается более эффективная система, в которой каждое помещение может быть настроено на определенные рабочие параметры.

Перед установкой термостата внимательно осмотрите корпус термостата и ознакомьтесь с техническим паспортом. Обычно производитель подробно описывает схему установки. Следует понимать, что шнур питания может быть подключен к устройству либо непосредственно через электрическую систему, либо через розетку. Производители также рекомендуют использовать дополнительный отдельный выключатель при установке термостата. Это позволит вашему напольному отоплению работать более эффективно.

Установите термостат на стене рядом с электрическими проводами. Лучше всего выбрать место рядом с розеткой, но без прямого воздействия солнечного света. Высота термостата составляет около 1,5 м. В выбранном месте делается небольшое углубление для установки коробки с устройством. В стене также необходимо сделать паз для размещения двух пластиковых труб.

Они предназначены для питающих проводов нагревательного кабеля и датчика температуры, которые будут установлены внутри конструкции напольного отопления. Фазный, земляной и нейтральный провода обязательно должны быть подключены к термостатной коробке. После того как все приготовления выполнены, приступайте к монтажу одножильного кабеля.

Прокладка одножильного кабеля

Схема монтажа основных компонентов системы электрического напольного отопления выглядит следующим образом:

При необходимости выровняйте поверхность подложки.
Теплоизоляционная подложка, покрытая фольгой, устанавливается с помощью клейкой ленты.
Питающий кабель прокладывается к коробке терморегулятора. Поэтому соединительная муфта должна располагаться внутри конструкции под стяжкой.
Клейкая лента должна быть установлена на подготовленное основание. Его следует разместить перпендикулярно катушкам электрического кабеля для обогрева пола и надежно закрепить.
Между витками кабеля помещается гофрированная трубка, в которую вмонтирован датчик температуры.
Используйте тестер для проверки рабочего сопротивления кабеля, которое не должно отличаться от значения, указанного в сертификате, более чем на 10%. Если все в порядке, заливается цементно-песчаная стяжка.

Подключение компонентов системы к электросети

После установки датчика температуры теплый пол подключается к термостату. Схема подключения всех компонентов системы выглядит следующим образом:

Подключите сетевые кабели 220 В к первой и второй розеткам на устройстве. Необходимо строго соблюдать схему подключения. Провод L (фаза) подключается к первой розетке. Обычно он окрашен в белый, черный или коричневый цвет. Вторая розетка подключается к проводу N (нейтраль). Она окрашена в синий цвет.
Третья и четвертая розетки используются для подключения кабеля подогрева пола. Схема подключения следующая: третья розетка – N (ноль), четвертая – L (фаза).
Пятая розетка предназначена для системы заземления. Этот кабель имеет зеленый цвет.
Датчик температуры подключается к шестому и седьмому гнездам. В этом случае нет необходимости соблюдать правило полярности. Подключение датчика выполняется в любом порядке.
После подключения всех кабелей к терморегулятору их необходимо аккуратно убрать, а прибор поместить в собранную коробку.
Регулятор температуры должен быть установлен в правильное положение с помощью водяного уровня. Только после этого его можно закрепить с помощью винтов, поставляемых производителем.
Рама прибора устанавливается на готовую коробку. После установки рамы на место можно приступать к монтажу основной части передней панели. Характерный щелчок во время установки будет свидетельствовать о том, что все было сделано правильно.

После этих манипуляций установите максимальную температуру нагрева, которую должен достигать теплый пол кабельного типа. Правильность работы должна быть подтверждена характерным щелчком. Это означает, что отопительный контур закрыт.

Детали подключения для различных типов напольного отопления

В зависимости от типа напольного отопления, его компоненты должны быть подключены к термостату, включая датчик, следующим образом:

При подключении системы отопления, выполненной одножильным кабелем, белый основной токоведущий провод должен быть подключен к клеммам под номерами 3 и 4. Оба конца нагревательного элемента подключаются к гнездам. Подключите зеленый провод заземления к клемме номер пять;
двухжильный кабель подключается к тем же клеммам, но в другом расположении. Из его конца выходят три провода: коричневый – фаза, синий – земля и зеленый – заземление. Они подключаются последовательно к каждой розетке.

Принцип подключения всех компонентов системы к термостату и источнику питания одинаков. В зависимости от используемой модели при установке могут возникнуть некоторые особенности. Чтобы убедиться, что вы все делаете правильно, рекомендуется внимательно прочитать инструкцию с указанием каждого шага. На самом устройстве также имеется схема подключения всех компонентов.
[ads-pc-2][ads-mob-2]

Подключение терморегулятора для напольного отопления: важные детали

Сегодня в магазинах можно найти широкий ассортимент систем напольного отопления. Следовательно, бывает трудно выбрать из такого разнообразия действительно качественную продукцию, отвечающую всем требованиям.

Поэтому необходимо рассмотреть основных производителей и сравнить характеристики их продукции:

“Devi” – производитель из Дании, представляющий кабельный теплый пол. У этой марки есть неоспоримое преимущество: сервисные центры Devi можно найти практически во всех крупных городах нашей страны, поэтому при возникновении проблемы вы всегда можете вызвать специалиста по ремонту, который поможет решить проблему. Devi предоставляет 20-летнюю гарантию на свои системы напольного отопления, а стоимость систем зачастую ниже, чем у конкурентов. Devi также производит высококачественные терморегуляторы, поэтому многие отдают этому бренду заслуженное первое место.

“Теплолюкс” – российский производитель, который в 2010 году стал лидером на отечественном рынке теплых полов. Производитель дает гарантию на 25 лет, цена на этот продукт очень приятная, а ассортимент достаточно широк. “Теплолюкс” производит как ультратонкие теплые полы, так и мобильный обогрев, и многое другое, предназначенное для создания комфортных условий.
“Energy” – британский производитель, изначально работающий в своей стране, а затем в других частях света. Его преимущество перед другими производителями заключается в экологичности материалов. Энергия также считается одной из самых экономичных, как с точки зрения энергопотребления кабеля, так и стоимости самого устройства. Гарантия производителя составляет 20 лет.

“Nexans – норвежская компания, известная во всем мире своими инновационными решениями. Одним из них является безрозеточное подключение термоматов, которое позволяет беспрепятственно регулировать температуру в разных помещениях.
“Легранд” – специалист мирового класса, производящий различные электрические системы и системы передачи данных, включая термостатические системы управления теплым полом. Она предлагает все – от простых механических до сложных программируемых контроллеров. Ассортимент Celiane включает в себя технологически продвинутые программируемые системы, способные удовлетворить самого требовательного клиента.

Основные соображения безопасности

Все электромонтажные работы должны выполняться строго в соответствии с правилами техники безопасности. Их несоблюдение может иметь серьезные последствия. Наиболее важные рекомендации заключаются в следующем:

Прежде чем приступить к работе, обесточьте всю квартиру/дом или, если возможно, линию, непосредственно подключенную к термостату;
Не подключайте к электросети, если устройство было разобрано;
Не используйте термостат при температуре выше +40 °C и ниже -5 °C;
Не допускайте попадания пыли на термостат;
Не используйте растворители для очистки. Не используйте для этой цели бензол;
Не ремонтируйте регулятор, если вы не обладаете соответствующей квалификацией;
Не превышайте значения мощности и тока, указанные в инструкции производителя.

Установка и подключение термостата

Перед установкой термостата внимательно прочитайте руководство. В руководстве обычно содержатся следующие инструкции по установке:

Высота термостата над полом составляет 1,5…1,7 м;
Не размещайте контроллер датчика воздуха вблизи источников тепла или холода, таких как радиаторы, кондиционеры или вентиляционные отверстия;
соблюдайте расстояние в 1 м (минимум) от окон и дверей;
соблюдайте максимальное расстояние между терморегулятором и коллектором распределения воды (длина кабеля, см. инструкцию);
поместите внешний датчик точно на полпути между петлями напольного отопления, на расстоянии 500 мм от стены;
Датчик пола установлен внутри гофрированной трубы; он должен легко сниматься после заливки стяжки.

Термостаты для поверхностного монтажа привинчиваются непосредственно к стене, а проводка прокладывается через предварительную стену. Для встраиваемых термостатов делается углубление и вставляется стандартная розетка.

Если секция кабельного обогрева потребляет больше энергии, чем может коммутировать термостат, в цепи следует использовать модульный контактор. Привод монтируется на стандартную DIN-рейку.

Здесь термостат посылает управляющий сигнал на контактор, который размыкает питающий кабель.

Некоторые версии термостатов имеют контакт для подключения таймера. Благодаря этому решению термостат может понижать температуру в помещении на 5 градусов раз в день без необходимости приобретения дорогостоящей цифровой модели. Схема таймера показана ниже.

Латинская буква L на схеме обозначает фазный провод, а N – нулевой.

Теперь перейдем к водяному подогреву пола. Самый простой способ – подключить термостат напрямую (последовательно) к приводу. Только сначала необходимо определить тип привода, “нормально открытый” должен быть подключен к замыкающему контакту устройства, “нормально закрытый” – к размыкающему контакту. Часто производители обозначают клеммы как NO или NC соответственно. Контакт COM является обычным явлением.

Для реализации многозонного напольного отопления в частном доме с помощью беспроводных термостатов используйте приведенную ниже схему. Номера клемм и другие детали здесь не показаны, так как устройства маркируются по-разному в зависимости от производителя.

Некоторые полезные сведения об электроустановках

Внутри коробки следует поместить несколько проводов с изоляцией разного цвета. Согласно стандартам, нейтральным цветом является синий, а фазовым – черный. Провод заземления имеет желто-зеленый цвет.

Для определения фазы полезно использовать отвертку. Кроме того, в процессе подготовки, перед установкой контроллера напольного отопления, проверьте напряжение в сети. В идеале напряжение должно быть как можно ближе к 220 вольтам.

Затем отрежьте основной нагревательный кабель и питающий кабель. Это лучше всего делать с помощью острого ножа или специальных кусачек. Отрежьте так, чтобы кабели выступали примерно на 50 мм от монтажной коробки. Затем зачистите кабели.

Если в модели предусмотрено безвинтовое крепление кабеля, длина зачистки определяется рекомендациями на корпусе устройства. Следите за тем, чтобы зачищенные кабели не соприкасались друг с другом. Лучше всего соединить провод заземления с оплеткой нагревательного кабеля пайкой или обжимом.

Затем подключите кабель питания к устанавливаемому термостату. Инструкции по установке термостата для напольного отопления приведены производителем на корпусе или в руководстве пользователя. Инструкции могут незначительно отличаться между аналогичными моделями, поэтому схему следует изучать индивидуально.

Проложите фазный провод и подключите его к нужной клемме на устройстве, обычно обозначенной L. Клемма для нейтрального провода имеет маркировку N. Однако следует соблюдать осторожность, поскольку существуют разновидности монтажа, при которых клемма N предназначена для подключения основного нагревательного кабеля. Это следует исследовать отдельно с особой тщательностью.

Типы нагревательных кабелей:

Под защитной изоляцией двухжильного нагревательного кабеля находятся два проводника. Этот тип кабеля считается более удобным, чем его одножильный вариант, поскольку он подключается к термостату только с одного конца. В таком кабеле рядом друг с другом находятся 3 провода, два из которых проводят электричество, а один является заземляющим.
В одножильном кабеле имеется только одна токопроводящая жила, обычно белого цвета.

Установка и подключение термостата

Термостат обычно устанавливается как простой настенный выключатель. Выберите место для него вблизи существующей электропроводки, например, рядом с розеткой. Первый шаг – проделать отверстие в стене, установить термостатную коробку и подсоединить к ней провода сети и датчика температуры (фазу и нейтраль). Следующий шаг – подключение термостата.

На боковой стороне термостата есть “гнезда”. Здесь прокладываются провода сети (220 В), датчика и нагревательного кабеля.

Схема подключения термостата General

Важно знать, что провода, подключаемые при установке термостата, имеют цветовую кодировку

белый провод (черный, коричневый) – фаза L
Синий провод – N нейтраль;
Желто-зеленый провод – заземление.

Подключите теплый пол к электросети в следующем порядке:

Подключите сетевые кабели 220 В к розеткам 1 и 2. Строго соблюдайте полярность: подведите провод L (фаза) к контакту 1, а провод N (нейтраль) – к контакту 2.
Кабель для обогрева пола подключается к клеммам 3 и 4 следующим образом: клемма 3 – провод N (ноль), клемма 4 – провод L (фаза).
Подключите провода датчика температуры (обычно вмонтированные в пол, т.е. определяющие температуру в толще пола) к “гнездам” 6 и 7. Правила полярности здесь соблюдать не обязательно.
Убедитесь, что термостат находится в рабочем состоянии. Для этого включите питание -220 В, установите на приборе минимальную температуру и включите систему нагревательных элементов (поворотом ручки или нажатием кнопки). Затем измените режим отопления на максимальный, т.е. “запрограммируйте” термостат на максимально возможную для него температуру. О правильной работе сигнализирует щелчок, означающий, что отопительный контур закрыт.

Схемы подключения могут немного отличаться в зависимости от типов и моделей термостатов. Поэтому, как правило, все контакты маркируются на корпусе устройства, чтобы пользователь не запутался.

При подключении термостата руководствуйтесь схемой подключения на устройстве.

Небольшие различия в способе подключения также диктуют особые характеристики нагревательных кабелей для пола. В зависимости от конструкции и количества жил они делятся на одножильные и двужильные нагревательные кабели. Поэтому в их схемах подключения есть определенные нюансы.

Подключение двухпроводного кабеля к термостату

Двухжильный нагревательный кабель имеет два активных проводника под защитной оболочкой. Этот тип кабеля более удобен, чем одножильный, поскольку он подключается к термостату только с одного конца. Давайте рассмотрим типичную схему электропроводки:

Схема подключения двухпроводного кабеля к термостату

Мы видим, что в одном двухжильном кабеле 3 провода: 2 токоведущих (коричневый и синий) и 1 заземляющий (желто-зеленый). Коричневый провод подключается к контакту 3 (фаза), синий провод подключается к контакту 4 (ноль), а зеленый провод подключается к контакту 5 (земля).

Термостат, о котором мы только что говорили, не имеет клеммы заземления. С клеммой заземления установка значительно упрощается.

Два светло-зеленых провода подключаются к контуру заземления через клемму PE.

Подключение однопроводного кабеля

Одножильный кабель имеет только одну жилу, которая обычно белого цвета. Другой провод зеленого цвета – это заземление экрана PE. Схема подключения может быть следующей:

Подключение одножильного кабеля к термостату

Белый провод (оба конца одножильного кабеля) подключается к контактам 3 и 4 термостата, а зеленый провод заземления – к контакту 5.

Ручная регулировка распределителей термостата

Самый простой, хотя и трудоемкий способ установки температуры напольного отопления – это использование ручных клапанов. Эта задача несколько облегчается при установке на коллекторе расходомеров (ротаметров).

Расходомеры позволяют измерять количество циркулирующего теплоносителя (расход) в одном контуре системы напольного отопления. В случае группового регулирования температуры, через коллектор, расходомер также может использоваться для балансировки расхода теплоносителя (компенсации различий в гидравлическом сопротивлении) в контурах разной длины.

Основными компонентами расходомера являются:

Корпус с запорным и регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
лампочка из прозрачного пластика или стекла с нанесенной шкалой;
поплавковый индикатор, позволяющий визуально контролировать расход жидкости через расходомер.

Ручная регулировка коллектора напольного отопления осуществляется путем вкручивания/выкручивания ручных клапанов или регулировкой расхода на расходомерах.

Процедура ручной регулировки температуры напольного отопления

В начале процедуры регулировки убедитесь, что трубы системы ЦТ (вторичный контур) полностью заполнены теплоносителем и в них нет воздушных карманов. Они заполняются после основной системы отопления (первичный контур). В это время все запорные и регулирующие клапаны на коллекторах должны быть закрыты.

После открытия основного и обратного кранов на коллекторах напольного отопления поочередно открываются запорные устройства на каждом контуре. Вентиляция осуществляется через краны Маевского или автоматические комбинированные вентиляционные клапаны. Мы рекомендуем не заполнять следующее отделение до тех пор, пока предыдущее не будет полностью заполнено, и убедиться в том, что из него вышла кровь.

После заполнения первого контура необходимо включить тепловой насос вторичного контура и обеспечить циркуляцию теплоносителя по системе. Эффективность жидкостного контура проверяется с помощью встроенных или установленных на поверхности термометров. В крайнем случае, можно просто положить руки на подающую и обратную трубы одновременно – они должны быть теплыми, но с небольшой разницей в нагреве.

После заполнения первого контура он должен быть изолирован с обоих концов от коллекторов с помощью местных запорных и регулирующих клапанов. Затем описанные выше действия выполняются в следующем цикле.

После последовательного заполнения всех контуров открываются их запорные устройства, и тепловой насос запускается в работу. Температура подогрева пола устанавливается путем подачи теплоносителя в каждую ветвь. Этот параметр устанавливается путем изменения расхода жидкости (клапаном или расходомером) и контролируется градиентом температуры между подачей и возвратом. В конечном итоге, эта разница должна быть одинаковой для разных петель, в пределах 5-15°C. Чем длиннее контур, тем больше охлаждается теплоноситель и тем больше потребность в потоке.

Для проверки правильности регулирования напольного отопления рекомендуется использовать бесконтактные лазерные термометры или бесконтактные электрические термометры. Установка их для измерения температур подачи и обратки сократит время, необходимое для получения результата изменения регулировки, с нескольких часов до 10-15 минут.

Подключение термостата к инфракрасному обогревателю

Поскольку во многих случаях дом отапливается инфракрасными обогревателями, термостат можно использовать и для экономии электроэнергии. Как и в предыдущих методах, при достижении определенной температуры в помещении устройство отключит цепь и выключит обогреватель.

Если для обогрева помещения используется один источник тепла, подключите термостат к инфракрасному обогревателю следующим образом:

В больших помещениях, где установлено 2 и более электронагревателей, используется параллельное расположение:

Небольшие коттеджи, гаражи и другие подобные постройки обогреваются ТЭНовыми электронагревателями. Их погружают в масляную или водную среду, которая заполняет импровизированный регистр, сваренный из стальных труб. Самым простым средством автоматизации для такого источника тепла является сам термостат, который легко устанавливается и требует только подключения к радиатору. Конечно, проще использовать нагревательные элементы со встроенным термостатом, но тогда управление снова будет косвенным, в зависимости от нагревательного средства. Лучше приобрести обычный электронный блок с датчиком и подключить его к нагревательному элементу. На рисунке ниже показана простая схема соединения между нагревательным элементом и термостатом.

Читайте далее:
