Как подключить двойной выключатель света: советы и возможные ошибки

Если вы установите в своем доме двойной выключатель, средний уровень комфорта проживания значительно повысится. В конце концов, иногда вам лень дойти до другого конца комнаты и выключить свет.

Однако вам придется ознакомиться с различными электрическими схемами и после тщательного подключения подключить к ним источники света.

Содержание

Плюсы и минусы электропроводки

Во-первых, необходимо оптимизировать электропроводку так, чтобы она была подключена к одной цепи. Например, люди часто устанавливают освещение в отдельных туалетах и ванных комнатах, подключаясь к двухклавишному выключателю. Это позволяет управлять освещением в разных комнатах с помощью одного выключателя. Особенно удобно выключать свет в обеих комнатах одновременно.

Также можно использовать двойной выключатель в люстре с двумя лампочками, что позволяет регулировать интенсивность освещения. При включении обоих выключателей свет будет максимально ярким, а при включении одного – приглушенным.

Помните, что установка общего выключателя для двух или более комнат имеет смысл, если комнаты имеют смежные стены. Если комнаты находятся далеко друг от друга, используйте отдельные выключатели.

Как вы уже поняли, установка такой электрической системы значительно облегчит контроль за потреблением энергии и яркостью освещения. Кроме того, установка соседнего контроллера освещения позволит сэкономить на материалах и монтажных работах.

Как выбрать схему проводки с несколькими лампочками?

Существует разница между подключением 1-клавишного и 2-клавишного выключателя. Чтобы объяснить это, давайте рассмотрим электрические схемы по отдельности.

Подключение нескольких лампочек

1) Фаза должна идти от счетчика к выключателю, а от выключателя к лампочке;
2. ноль идет непосредственно к лампочке, минуя выключатель.

Это правило является наиболее распространенным и не влечет за собой дополнительных расходов, если вам, например, нужно подключить люстру. При одновременном использовании нескольких лампочек они будут включаться и выключаться одновременно.

Подключение к двухстороннему выключателю

1) Ноль идет непосредственно к источникам света, подключенным параллельно между собой;
2. фазный провод идет к выключателю, где каждая кнопка будет подавать ток на отдельные блоки питания.

Таким образом, можно одновременно использовать два или один источник света, включив одну или две кнопки соответственно.

Преимущество такой комбинации в том, что для разных комнат можно управлять освещением с одного выключателя. А если светильник находится в одной комнате, то его яркость легко изменить.

В современных домах используется трехпроводная проводка. Общая схема проводки не меняется, добавляется только элемент, который “заземляет” проводку. Он подключается к металлическим частям светильников, минуя выключатели.

Если в светильнике есть розетка с выключателем, подключение осуществляется по-другому. Провод заземления должен быть проложен от распределительной коробки к розетке, так как потенциальная нагрузка на розетку больше, чем на лампочку.

Пошаговые инструкции по подключению

Давайте разделим работу на несколько этапов:
– Если имеется старая проводка, замените ее на ту, которая соответствует энергопотреблению устанавливаемого оборудования;
– Монтаж и подключение кабелей в распределительной коробке;
– Подключение коммутатора и питающего оборудования.

Шаг 1 – подготовка стен

Если у вас уже есть новая медная проводка нужного диаметра, вы можете пропустить этап резки стен. Если вы не уверены в качестве проводки, обратитесь к профессионалу.

Для сравнения, для светильников используется медная проволока сечением 1,5 мм2. Если вы собираетесь подключать к розетке, стандартная проводка для розеток – 2,5 мм2.

На этапе скрытого монтажа необходимо установить все аксессуары. Например, дополнительные переключатели в панели стартера. Это необходимо для того, чтобы в случае неисправности была обесточена только одна цепь питания, что позволит другим приборам работать нормально.

Для подготовки гладких круглых углублений в стенах используется шуруповерт (из-за наличия специального люверса), но в домашних условиях также применяются дрели и циркулярные пилы, а некоторые люди даже делают это вручную.

Если у вас деревянный дом, не используйте скрытую проводку. В вашем случае вероятность возгорания будет выше, что потребует дополнительной изоляции электропроводки.

Проведите проводку вдоль внешней стороны стены, используя изоляторы. Используйте накладные выключатели вместо внутренних – этап проводки точно такой же, что обеспечит большую пожарную безопасность.

После того как вы закончили прорезать стены (бетонные, газобетонные или кирпичные), приступайте к прокладке проводов и заделывайте места специальным составом, например, алибастером. Затем наступает время для штукатурки или другой отделки стен. Не забудьте сохранить чертежи точек электропроводки – они понадобятся вам при следующем ремонте.

Шаг 2 – распределительная коробка

Распределительная коробка – это место соединения различных проводов и подвода проводов к узлам питания. Сначала необходимо решить, какой тип распределительной коробки нужен для вашего применения. В прошлом использовались металлические конструкции, но сейчас изобретены пластиковые аналоги, которые более безопасны и практичны в установке. Схема подключения разъемов не меняется в зависимости от типа коробки.

Используются два типа коробок – внешние и внутренние. В доме рекомендуется использовать внешние типы коробок. Они имеют преимущество при необходимости проведения ремонтных работ. Если вам потребуется заменить проводку или отключить компоненты от цепи, у вас будет меньше проблем.

Распределительная коробка всегда на виду – достаточно открыть крышку и произвести необходимый ремонт.

Благодаря своей популярности трехжильные проводники все чаще используются в электроустановках дома. Заземляющий проводник также вкручивается в коробку. А если проводка старая, но ее сечение достаточное, нет смысла ее заменять – используйте существующую проводку с более удобным пучком.

Чтобы правильно изолировать провода друг от друга, используется несколько вариантов. Например, терминалы, в этом случае можно приобрести готовую к сборке коробку. Пайка используется редко, и не выгодна при больших нагрузках (она может расплавиться). Самым распространенным вариантом является электропроводка – дешево и дешевле.

Шаг 3 – подготовка к установке и подключению к электросети

Установка отдельных светильников или люстр с отдельными источниками света производится по-разному в зависимости от следующих моментов
– наличие электропроводки;
– Тип основания для крепления люстры;
– тип светильника.

Легче всего будет выполнить монтаж, когда кабель уже подключен к розетке в месте установки светильника.

При установке на подвесные или гипсокартонные потолки может потребоваться дополнительное крепление – в зависимости от веса всей конструкции.

Если лампы подключены к одному проводу, переключение осуществляется с помощью одной кнопки. И если вы уже проложили 2 фазных провода для каждого выключателя отдельно.

Установка светильников с одним выключателем для разных комнат производится так же, как и с двумя, но с одним отличием – провод от распределительной коробки будет идти в другую комнату. Рекомендуется устанавливать коробку на расстоянии 20-30 см от потолка.

Шаг 4 – установка выключателя

Монтаж двухстороннего выключателя прост. Он крепится к розетке или к подготовленному отверстию с помощью специальных монтажных зажимов.

В потолочном светильнике часто бывает более одной лампы. В таких случаях подключение разделяется на группы ламп, которые подключаются к разным клеммам (L1 и L2).

Количество ламп в группе зависит от желаемой интенсивности освещения. Доступны два режима – интенсивный и приглушенный. Здесь вы решаете, сколько лампочек будет включаться при нажатии каждой клавиши и в каком порядке.

Практические советы и рекомендации

При соблюдении нескольких простых правил этот вид монтажных работ не будет опасным, что особенно важно в замкнутом контуре.

Обратите внимание, что любые работы с электрической системой должны проводиться только после полного обесточивания квартиры или дома на главном распределительном щите. Перед возникновением проблем с проводкой убедитесь, что на фазе нет напряжения.
При демонтаже двухклавишного выключателя и установке диммера или бесконтактного выключателя внимательно ознакомьтесь с электрической схемой – в каждом случае она разная.

Установка электрических выключателей и внутренней проводки не всегда требует привлечения квалифицированного электрика, но всегда полезно помнить о принципах безопасной работы с электричеством, учитывать основные факторы, и на основе этого можно выбрать правильную схему проводки, подходящую именно для данного типа светильника.

Как подключить двойной выключатель для двух ламп – схема электропроводки

Крепление рамы зависит от модели – она может быть закреплена двумя винтами или защелками. В последнем случае защелки легко соединяются и разъединяются одним движением пальца.

Также существует два варианта крепления рабочей части в монтажной коробке (гильза, гнездо). Это делается путем крепления металлической рамки с отверстиями, позволяющими широко регулировать механизм внутри гнезда, или с помощью распорок. По бокам механизма находятся два винта, которые при затягивании позволяют раздвинуть ножки так, чтобы они плотно вошли в гнездо.

Чтобы правильно подключить двойной выключатель для двух лампочек, необходимо сначала проверить имеющиеся провода и контакты. Последние нужны для подключения к соответствующим проводам, отходящим кабелям.

В зависимости от типа конструкции для крепления проводов выключатели могут быть:

с самоблокирующимися контактами – проводники фиксируются пружинами;
с винтовыми контактами – провода фиксируются винтовыми пластинами.

Все двухклавишные выключатели имеют как минимум три контакта – вход и два выхода. Фазный провод должен быть подключен к общему входу, а отходящие провода должны быть подключены к разным отсекам точек освещения.

Препараты

При проведении электромонтажных работ необходимо проявлять максимальную осторожность и точность, поэтому все необходимые для электромонтажа материалы и инструменты должны быть готовы к использованию и приобретены заранее:

плоская отвертка и крестовая отвертка;
плоскогубцы
бокорезы;
изоляционная лента;
хороший строительный нож с острым лезвием (для снятия изоляции с концов проводов);
Для обжима удобнее использовать специальный кримпер (это не обязательно, если провода не сращиваются);
переключатель;
провода.

Внимание! Очень важно отключить сетевое напряжение перед началом работы!

Крайне важно (особенно для непрофессионалов) предварительно правильно нарисовать схему электропроводки и проводку.

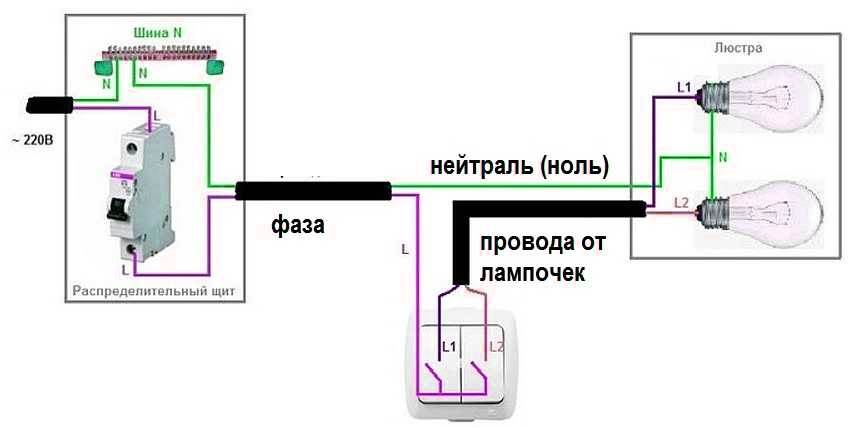

Схема электропроводки должна включать следующие три провода:

Провод заземления Провод заземления (который ведет к источнику света, обозначен на схеме как “0” или стрелкой, направленной вниз).
Нейтральный провод (который также ведет к источнику света, обозначенному “N”).
Фаза – Провод под напряжением, который при включении подает питание на лампочки (клеммы под фазный провод обозначены латинской буквой “L”).

Проводка может быть выполнена одним из двух возможных способов: открытым или закрытым. В первом случае требуется использование дополнительных материалов – гофрированных труб или феррулов, во втором – сверление пазов в стенах.

Обратите внимание, что проводка должна быть выполнена до оштукатуривания стен и потолка. Это означает, что отделочные работы можно начинать только после того, как все провода будут проложены и надлежащим образом изолированы.

С помощью зубила и молотка следует также сделать небольшое углубление для выключателя (это не обязательно, если выключатель устанавливается на старое место).

Что такое УЗО в электротехнике: виды, принцип действия
Как подключить автоматический выключатель: схемы подключения

Установка выключателя света с двумя кнопками и проводка

Нет ничего сложного в схеме подключения и в самом процессе установки, сборки и подключения проводов к контактам выключателя. Первый шаг – разобрать выключатель. Для этого извлеките сами ключи. Если вы не можете сделать это вручную, потянув их на себя, используйте обычную отвертку, чтобы сбалансировать ключи на боку. Затем вы помещаете изолирующую декоративную подложку, которую можно защелкнуть или прикрутить. Удалите эту раму.

В результате остается только сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача – подвести напряжение от фазного провода к общему контакту. Затем эта фаза будет переключена на одну или другую цепь освещения, когда оба ключа будут закрыты.

Чтобы найти центральный контакт, нужно посмотреть на маркировку, так как он не всегда может быть расположен точно сам и в центре.

Что делать, если вы не знаете разметки или если она стерта и закрашена? Затем используйте тестер контактной отвертки, работающий от батарейки.
Вставьте любой металлический предмет (гвоздь, шуруп) в предполагаемый общий контакт. Обхватите его пальцами и коснитесь отверткой двух других штырьков.

При поочередном нажатии клавиш, т.е. включите одну – проверьте, затем выключите первую и включите вторую – проверьте, диод отвертки должен загораться каждый раз. Если это не так, то это не обычный контакт.

Разобравшись с контактной частью выключателя, возьмите трехжильный кабель ВВГнг 3*1,5. Желательно, чтобы цвета проводов кабеля соответствовали цветной маркировке по ГОСТу. Вы можете определить по цветам, какой провод должен быть фазным, а какой – нулевым, прочитав статью “Как различать провода по цветам”.

Для подключения общего контакта используйте фазный провод, выходящий из распределителя серого цвета. Зачистите конец провода, вставьте его между контактными пластинами и затяните винт отверткой.

Затем подключите два других провода в кабеле к выходящим штекерам.

Подключение проводов непосредственно к двухстороннему выключателю завершено. Вставьте корпус в монтажную коробку и затяните крепежные винты.

Затем затяните два распорных винта, которые помогут монтажной вилке как можно плотнее прилегать к стенкам коробки и прочно удерживать корпус выключателя в коробке.
Затем все декоративные рамки и сами ключи можно вернуть на место.

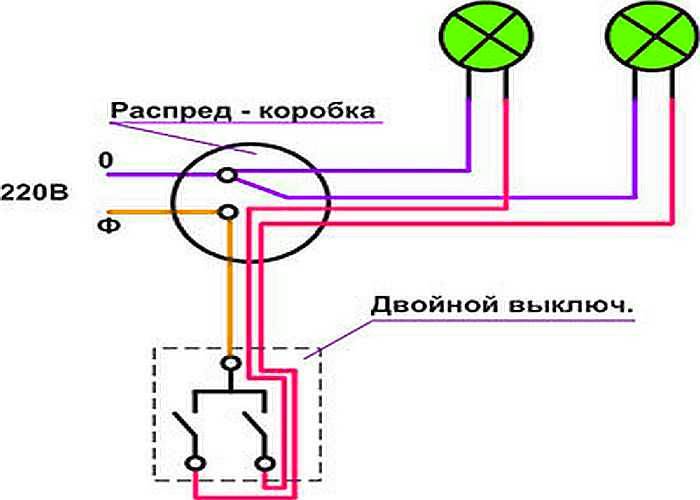

Схемы подключения двойного выключателя света

Перед началом монтажа точечные светильники или лампы люстры, которые вы собираетесь подключить к одному DT, необходимо разделить на две группы. Они должны быть неравными (например, 2 + 6 или 1 + 2) для создания различных режимов освещения.

Невозможно подключить более двух групп к одному двухходовому выключателю, для этого используется трехходовой выключатель или отдельные электромеханические устройства.

Как подключить двухсторонний выключатель для двух лампочек

Если вы хотите включить и выключить два источника света из одной точки, вам не обойтись без выключателя с двумя кнопками. Он также понадобится вам, если в комнате есть 2 или 3 люстры, в этом случае вы можете регулировать количество включаемых лампочек: каждый ключ может быть подключен к одной или двум лампочкам. Поэтому вопрос о том, как подключить двойной выключатель на 2 лампы, актуален для каждого хозяина.

Конструкция электрического выключателя

Двухкнопочный выключатель очень похож на обычный одинарный выключатель, разница лишь в количестве контактов и кнопок. Конструкция устройства включает в себя:

рама;
механизм для электромонтажа;
кнопки.

Двухкнопочный двойной выключатель света можно подключить с помощью одного из двух типов клемм:

клеммы, которые считаются наиболее удобными, для использования достаточно зачистить провода и подключить к клемме;
винты, которые фиксируют провод при затягивании винта.

Меры предосторожности

Любое взаимодействие с электрическим оборудованием должно осуществляться в соответствии с процедурами безопасности. Подключение двойного выключателя света может стать опасным, если не соблюдать следующие правила:

Сначала отключите питание и убедитесь в отсутствии напряжения.
Подключение двойного выключателя освещения должно производиться только в соответствии со схемой.
Изоляция на используемых инструментах должна быть целой, без повреждений и трещин;
Перед началом работы рекомендуется пометить фазный и нулевой проводники маркером, чтобы не перепутать их, если провода одинакового цвета.

Если все условия соблюдены, подключение двойного выключателя для двух лампочек будет максимально безопасным.

Необходимые инструменты

Перед началом работы подготовьте следующие инструменты:

Крестовая отвертка
Отвертка с индикатором для проверки отсутствия напряжения в сети;
Нож или специальный инструмент для снятия изоляции проводов;
Плоскогубцы или обжимные насадки.

Если вы планируете подключить двойной выключатель скрытого монтажа, вам также понадобится дрель с насадкой для сверления больших отверстий, а также раствор для фиксации корпуса устройства в проделанном вами отверстии (гипс, штукатурка и т.д.).

Схема подключения

Перед началом установки необходимо обязательно прочитать инструкцию по установке. Схему подключения двойного выключателя света легко выполнить, но важно убедиться, что вы понимаете основные принципы установки.

Только фаза должна проходить через двойной выключатель, а заземляющий и нейтральный рабочие провода идут непосредственно к источникам света от распределительной коробки. Фазу можно определить с помощью отвертки-индикатора, коснувшись контакта ее кончиком и нажав кнопку на корпусе отвертки. Если это фаза, то диод на отвертке загорится, если ноль, то не загорится.

При правильном подключении выключатель сбрасывает фазу, при смешении с нулем он может дать удар током при замене лампочки в светильнике.

Фазный контакт подключен к входной клемме и защищен, а исходящие контакты предназначены для двух отдельных источников света. Если один провод идет к нескольким лампам одновременно, они подключаются параллельно. Пример схемы подключения двойного выключателя для двух ламп показан на рисунке:

Процесс подключения

Прежде чем узнать, как установить двойной выключатель для двух лампочек, необходимо решить, для какой установки предназначен ваш выключатель – для поверхностного или скрытого монтажа. Процесс установки этих двух разновидностей отличается, давайте рассмотрим их более подробно.

Открытая установка

Прелесть этих двунаправленных выключателей в том, что нет необходимости прорезать стену, чтобы скрыть содержимое устройства (оно размещено в самом корпусе), а провода можно спрятать в кабелепровод. Работа выполняется в соответствии со следующими этапами:

Определите фазный провод и подведите его к месту, где будет установлен выключатель.
В целях пожарной безопасности к стене крепится специальный негорючий кожух. Если стена бетонная и на ней нет обоев, корпус можно прикрепить прямо к ней.
Пластиковые ключи удаляются.
Фазный провод крепится внутри коробки к входящему контакту. Это единственный выключатель с одной стороны, напротив которого находятся два выходящих штырька, к которым крепятся провода от источников света. Они подключаются к коробке и направляются к светильникам. См. схему на задней панели выключателя.

Сначала корпус прикручивается к стене или уплотнению шурупами или дюбелями, затем вкручивается механизм. Затем устанавливаются крышка и клавиши.

Скрытый монтаж

Второй тип крепления требует использования дрели, а последовательность действий следующая:

Измерьте диаметр монтажной коробки и выберите сверло соответствующего размера (наконечник инструмента).
С помощью корончатого сверла сделайте в стене круговой разрез и удалите вырезанные куски зубилом.
Просверлите отверстие в стене для электропроводки. Отверстие располагается либо в направлении стены, либо в направлении распределительной коробки, но всегда вертикально.
В сборном пластиковом корпусе распределительной коробки выключателя света вырезаются отверстия для проводов.
Отверстие в стене смачивается водой и заполняется раствором, после чего в него устанавливается коробка. Излишки раствора удаляются, а поверхность выравнивается шпателем.
Подключите провода так же, как и для разомкнутого выключателя: фазу – к входной клемме, два других провода – к выходной клемме.
Блок вставляется в отверстие и фиксируется зажимами, а сверху устанавливается рама.
Установлены оба ключа.

Подключение двойного выключателя света не покажется вам сложной задачей, если вы изучите схему и не пропустите важные шаги. Важно обратить внимание на инструкции по технике безопасности.

Как самостоятельно подключить двухсторонний выключатель на две лампочки

Вот как можно подключить двухсторонний выключатель к двум лампочкам (или двум группам лампочек в люстре, например) и убедиться, насколько это удобно. Эту установку двухстороннего выключателя может выполнить любой человек, имеющий базовые знания по электробезопасности и хорошо владеющий инструментами. Мы предоставляем схему подключения и видеоинструкции.

Использование двухстороннего выключателя в доме может быть самым разнообразным: как снаружи, так и внутри: в коридорах, на балконах и в других местах. Довольно часто его подключают к люстрам в больших помещениях (прихожие, гостиные) для регулирования интенсивности света.

Подключение двухстороннего выключателя: предварительные работы

Стоит отметить, что перед подключением двойного выключателя освещения необходимо проложить электрическую систему. Если дом находится на стадии строительства и проводка смонтирована заподлицо, трудностей не возникнет. Сама проводка устанавливается до укладки штукатурки.

Затем сам выключатель и светильники необходимо подключить к электрической системе. Вся проводка должна быть выполнена в соответствии со схемой (см. ниже).

Двухсторонний выключатель используется для включения и выключения двух устройств из одного места или для управления отдельными секциями одного устройства.

Чаще всего эти выключатели используются для переключения режимов работы люстры: каждая из двух кнопок включает одну из двух групп ламп, а когда обе кнопки включены, включается вся люстра.

С помощью этого выключателя вы можете регулировать яркость в комнате. Выключатель с двумя выключателями можно также использовать для освещения ванной комнаты и туалета с раздельным управлением.

Двойной выключатель света не так сложен, как может показаться на первый взгляд. Если это частный дом, проводка двойного выключателя света пригодится для освещения улицы, когда вы выходите на улицу. Если светильник с двухпозиционным выключателем можно установить на балконе, то прибор подойдет и там.

У каждой группы может быть разное количество лампочек – это может быть одна, десять или больше лампочек. Но двухсторонний выключатель может управлять только двумя группами ламп.

Понятно, что если проводка прокладывается вне помещения, то любая проводка, которая должна быть подключена к двухпозиционному выключателю и светильнику, должна быть проложена в отдельных кабелепроводах или кабель-каналах.

Если проводка в доме использовалась в течение многих лет и существующая проводка не соответствует требованиям, ее необходимо заменить. Если они были установлены на открытом пространстве, то проблем не возникнет. Если они были спрятаны под штукатуркой, необходимо сделать новые траншеи и проложить новые кабели.
После того как кабели установлены на место, их можно подключить.

В целях безопасности перед заменой электрической системы в квартире или частном доме и установкой двухстороннего выключателя необходимо полностью отключить электропитание.

Для этого просто отключите автоматический выключатель в начале цепи, предназначенной для питания светильников.

После того как все приготовления сделаны и провода уложены в соответствии со схемой, можно приступать к подключению двухстороннего выключателя.

Как подключить двухсторонний выключатель

Подготовка проводки к правильному монтажу

В зависимости от типа подключаемого устройства может потребоваться различная подготовка проводки. Если вы устанавливаете люстру с 2 проводами от каждой группы ламп, вы можете подключить их в соответствии с вашими предпочтениями.

Современные люстры часто продаются с уже собранными секциями проводов, готовыми к подключению. В этом случае для смены комбинации ламп необходимо демонтировать основание люстры или бра. Если для вас это важно, обратите внимание на провода при покупке, чтобы избежать неприятных сюрпризов при подключении устройства.

Из монтажной коробки обычно выходят три провода. Важно, чтобы их длина не превышала 10 см. Этого достаточно для комфортной работы. Если провода длиннее, просто отрежьте их.

Затем удалите около 1-1,5 см изоляции с концов этих проводов и подключите их к соответствующим клеммам на выключателе. Фаза подключается к клемме с маркировкой “L”, а остальные провода подключаются в зависимости от того, какую клавишу выключателя вы хотите использовать для секции освещения или отдельного устройства.

Если у вас модульный переключатель, т.е. у вас две отдельные кнопки, вам необходимо подать питание на обе части переключателя. Для этого сделайте перемычку из небольшого провода и установите ее между двумя половинками выключателя.

Схема подключения двухкнопочного выключателя

Двухкнопочный выключатель – это 2 отдельные кнопки, собранные в одном корпусе. Нейтральный и земляной провода подключаются непосредственно к секции, а фаза проходит через выключатель.

Таким образом, при нажатии соответствующей кнопки цепь прерывается, т.е. прерывается фаза, относящаяся к определенной секции прибора или к одному прибору. Как подключить выключатель к распределительной коробке, описано выше. Часто бывает непонятно, как выполнить электромонтаж при подключении люстры к двойному выключателю.

Здесь есть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры. Самый простой вариант – одинаковое количество проводов от потолка и люстры (обычно 2 на 2 или 3 на 3).

Здесь просто скрутите соответствующие провода, которые были предварительно подключены и промаркированы. Подключите нейтральный провод с потолка к нейтральному проводу люстры, а фазный провод с потолка к фазному проводу люстры и, конечно, к самому выключателю. Теперь установка завершена.

Если у вас из потолка выходит три провода, а у люстры их больше, необходимо заранее разделить пары на секции и подключить каждую пару только к одному из фазных проводов. Обе пары должны быть подключены к нейтральному проводу. Если вы обнаружили 4 провода, выходящих из потолка, один из них является проводом заземления. Это часто встречается в современных конструкциях.

Если на вашей люстре есть такой же провод, то вам нужно просто скрутить их вместе. Если нет, то провод, выходящий из потолка, должен быть изолирован. Провода защитного заземления можно определить по характерному желто-зеленому цвету и маркировке “PE”. Возможные неисправности и общие рекомендации по их предотвращению.

Частой неисправностью является то, что выключатель работает не так, как ожидает пользователь. Например, при нажатии первой кнопки определенная секция не активируется, а при нажатии второй кнопки все светильники активируются одновременно.

Другими словами, нет разделения освещения на клавиши выключателей. Другая возможность: при включении люстры включаются только некоторые лампы, а все лампы не включаются даже при нажатии обеих кнопок выключателя.

Более вероятно, что вы перепутали некоторые провода при подключении и подключили их в неправильном порядке. Возможно, вы пренебрегли проводкой к потолку и распределительной коробке и полагались только на цвета и маркировку.

Вы никогда не должны этого делать, так как очень часто при прокладке проводов игнорируются стандарты электромонтажа. Чтобы найти причину, вернитесь к началу установки и тщательно проследите все шаги. Вооружившись индикатором, проверьте все провода и пометьте их. Если вы подозреваете, что жгут проводов поврежден, обратитесь на станцию техобслуживания.

Если с проводкой нет проблем, проложите отмеченные провода в соответствии со схемой, соблюдая особую осторожность.

Поэтому следуйте этим простым инструкциям, чтобы избежать проблем с электромонтажом:

всегда выключайте электропитание перед началом работы и следите за тем, чтобы его случайно не включили в самый неподходящий момент;
всегда следуйте инструкциям и не пренебрегайте тщательной, всесторонней подготовкой: проверьте и промаркируйте провода, правильно снимите заусенцы и подготовьте их к дальнейшим операциям;
Монтаж стеновых панелей должен производиться с использованием инструментов, при этом необходимо хотя бы минимальное количество соединителей, иначе не избежать проблем с надежностью и прочностью выполненных соединений.

Материалы, необходимые для установки

Для выполнения соединений необходимы следующие материалы:

Электрические провода (сечение должно быть не менее 1,5 квадратных миллиметров). Их длина определяется путем проведения измерений.
Двойной переключатель.
Монтажная коробка, в которой должен быть расположен выключатель.
Терминалы.
Изоляционная лента.
Инструменты

Что касается инструментов, то их список должен состоять из:

Крестовая и плоская отвертки;
Монтажный нож или устройство, которое будет использоваться для удаления изоляции;
Боковые фрезы;
спиртовой уровень;
плоскогубцы;
Молоток и зубило (на случай, если вам нужно сделать небольшое отверстие или просверлить отверстие для розетки).

Подключение двухкнопочного выключателя

Перед установкой двухкнопочного выключателя ознакомьтесь с расположением контактов на выключателе. Иногда на задней панели выключателя можно найти схему контактов выключателя, на которой показаны нормально разомкнутые контакты в выключенном положении и общий провод.

Двойной переключатель имеет три контакта, общий вход и два отдельных выхода. Розетка имеет фазовое подключение от распределительной коробки, а две розетки управляют коммутацией групп люстр или других источников света. Как правило, выключатель следует устанавливать так, чтобы общий контакт находился внизу.

Если на задней стороне выключателя нет цепей, контакты определяются следующим образом: главный контакт находится на одной стороне выключателя, а две клеммы, к которым подключаются светильники, – на другой.

Поэтому двухходовой переключатель имеет три клеммы для подключения – по одной на входном контакте и по одной на каждом из двух выходных контактов.

Теперь мы понимаем, как работает переключатель. Теперь вам нужно подготовить рабочую зону, инструменты и материалы. Мы не должны забывать, что безопасность – это самое главное при выполнении любых работ с электричеством.

Каждая из кнопок двухстороннего переключателя может быть установлена в одно из двух положений, которые включают или выключают устройство. В каждой группе может быть разное количество луковиц – это может быть одна, десять или более луковиц. Но двухсторонний выключатель может управлять только двумя группами ламп.

Сначала проверьте провода, т.е. проверьте, какой из них является фазой. Это легко сделать с помощью отвертки с индикатором: светодиод в отвертке загорится при контакте с фазой.

Пометьте проводник, чтобы при дальнейших работах его не перепутали с нулевым проводом. Перед установкой выключателя обезопасьте рабочую зону.

В случае люстры отсоедините провода от потолка. После определения и маркировки типа провода можно отключить питание (используйте соответствующий рубильник в распределительном щите) и приступить к установке двойного выключателя.

Примите решение заранее и убедитесь, что у вас есть материал для соединения проводов.

Обычно используются следующие растворы:

самозажимные клеммы;
винтовые клеммы;
колпачки или клейкая лента для скрученных вручную проводов.

Наиболее удобным и надежным методом является фиксация самофиксирующимися зажимами. Винтовые зажимы со временем могут ослабнуть, а клейкая лента имеет свойство терять эластичность и высыхать. Это может значительно ослабить соединение со временем.

Самозажимные клеммы обеспечат прочное, надежное соединение. Чтобы правильно подключить выключатель к лампочке, внимательно изучите пошаговую инструкцию, как это сделать. Таким образом, вы сможете не только выполнить установку в соответствии со схемой, но и выявить любые неисправности. При проведении электромонтажных работ внутри помещений часто возникает вопрос о том, как проложить кабель с помощью гофрированной трубы.

Для аккуратной установки необходимы следующие инструменты:

2 отвертки – плоская отвертка и крестовая отвертка;
Монтажный или хозяйственный нож или другое приспособление для снятия изоляции
Плоскогубцы или бокорезы;
Уровень.

Возможные неисправности

Частой причиной неисправности выключателя является то, что он работает не так, как ожидает пользователь. Например, нажатие первой кнопки не активирует определенную секцию, а нажатие второй кнопки активирует все лампы одновременно.

Другими словами, нет разделения освещения на клавиши выключателей. Другая возможность: при включении люстры включаются только некоторые лампы, а все лампы не включаются, даже если нажаты обе кнопки выключателя. Обратите особое внимание на меры предосторожности. И, наконец, самый печальный вариант: выключатель вообще не работает.

Вероятно, при подключении вы не сопоставили некоторые провода и подключили их не в правильном порядке. Возможно, вы пренебрегли прокладкой проводов на потолке и в распределительной коробке, полагаясь только на цвета и маркировку. Вы никогда не должны этого делать, так как очень часто при прокладке проводов игнорируются стандарты электромонтажа.

Чтобы найти причину, вернитесь к началу установки и внимательно выполните все шаги. Вооружившись индикатором, проверьте всю проводку и промаркируйте ее. Если вы подозреваете, что проводка неисправна, вызовите специалиста по техническому обслуживанию. Если нет проблем со жгутом проводов, проложите отмеченные провода в соответствии со схемой, соблюдая особую осторожность.

Поэтому следуйте этим простым рекомендациям, чтобы не столкнуться с проблемами при проведении электромонтажных работ:

Перед началом работы необходимо отключить электропитание на рабочей площадке и убедиться, что никто случайно не включит его в самый неподходящий момент;
всегда следуйте инструкциям, при этом необходима тщательная подготовка: проверьте и промаркируйте электрические кабели, правильно удалите заусенцы и подготовьтесь к последующим операциям;
Необходимо иметь в наличии инструменты и хотя бы минимальное оборудование, иначе проблем с надежностью и долговечностью выполненных соединений не избежать.

Как подключить двухсторонний выключатель к двум лампочкам?

Питание коробки является фазово-нейтральным, а к выключателю подводится трехжильный кабель. Фазный провод подключается к общему проводу выключателя, два других провода будут, фаза прерывается контактами, которые возвращаются в распределительную коробку, и каждый провод идет к своей лампе. Ноль является общим и идет прямо от распределительной коробки к цоколю лампы.

Почему нейтраль к лампе, а фаза к выключателю – это вопрос безопасности. Это гарантирует, что при выключении выключателя фаза не останется на цоколе лампы.

Представьте ситуацию, когда лампа перегорела, вы пытаетесь ее заменить, выключаете выключатель, берете алюминиевую лестницу, ставите ее на влажный бетонный пол и забираетесь на нее, хватаетесь за цоколь лампы и фазу на ней, электрический ток потечет по токопроводящей лестнице через ваше тело, последствия могут быть самыми разными – от падения с высоты до смертельного поражения током.

Вывод таков: прежде чем что-то сделать, вы должны четко представлять, каковы будут последствия. Не стоит делать это научно и надеяться, что это сработает.

Двухсторонний выключатель с подсветкой

Выключатель с подсветкой отличается от обычного выключателя только тем, что внутри него есть световой индикатор. Этот индикатор может быть неоновой лампой или светодиодом с ограничивающим резистором. Схема выключателя с подсветкой довольно проста.

Индикатор подключается параллельно контактам выключателя. Когда выключатель выключает светильник, индикаторная лампочка подключается к нейтральному проводу сети через лампу низкого сопротивления и загорается. При включении света индикатор замыкается и гаснет.

Цепь освещения обесточена. Чтобы быть уверенным, отсутствие напряжения следует проверить с помощью пробника или мультиметра;
Коробка для выключателя света установлена в отверстии в стене. При замене старого выключателя его необходимо сначала демонтировать;
Извлеките клавишу из выключателя и подключите кабели питания. Подключите клеммы световых индикаторов параллельно кабелям;
Корпус выключателя устанавливается в коробку и закрепляется винтами;
Включите электропитание и проверьте правильность работы выключателя, его освещенность и осветительную сеть.

Порядок освещения в помещении

Сначала обесточьте дом, выключив рубильник в распределительном щите или автоматические выключатели, проверьте, выключено ли электричество, вставив лампочку в розетку (если она не загорается, значит, все выключено);
Разборка голых деталей перед установкой;
Подключите сквозной нейтральный провод от панели к обеим группам контактов;
Второй фазный провод от щитка подключается к проводу, идущему к общему контакту;
Цвет проводов каждой группы должен быть разным (первый провод подключается к фазе одной группы светильников, второй – к другой группе);
Фазные провода подключаются к соответствующим группам потребителей;
Нейтральный провод от распределительного щита подключается к нейтральным проводам светильников (двухсторонний выключатель соединяет две группы потребителей);
необходимо тщательно продумать безопасность большого количества соединений в распределительной коробке (хорошо прикручено, припаяно);
Выключатель аккуратно крепится к коробке на стене (крепежный провод очень жесткий);
К основанию прикрепляется декоративная рамка, кнопка продевается в прорези и надежно закрепляется на корпусе;
Индикатор напряжения помогает проверить работоспособность выключателя.

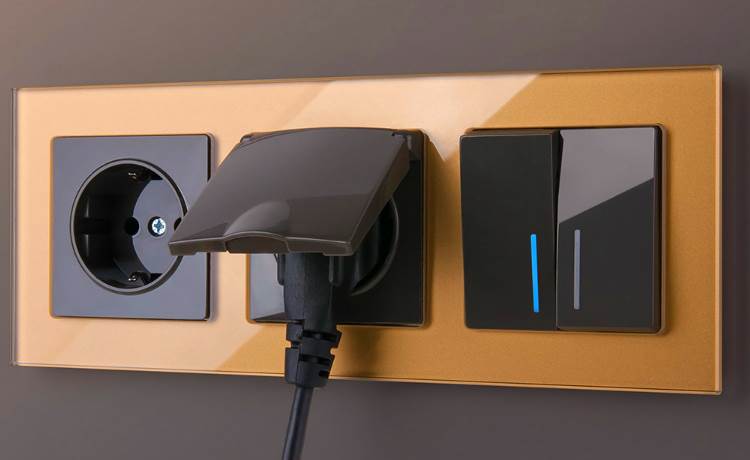

Иногда необходимо установить двухкнопочный выключатель в комплекте с розеткой. В этом случае необходимо проложить дополнительный кабель от выключателя до розетки. Высота устройства варьируется: главное, чтобы было удобно.

Как найти фазовый проводник? Чтобы правильно подключить двойной выключатель, необходимо определиться с проводниками. Иногда возникают сомнения в том, какой провод является фазным.

Аккуратно отведите концы проводов в сторону (так, чтобы они не соприкасались);
напряжение на распределительном щите включено;
Прикоснитесь отверткой к открытым частям;
Провод, который загорается при прикосновении, является фазным проводом.

Диммеры помогают контролировать интенсивность освещения. Различают сенсорные диммеры, диммеры давления и поворотные диммеры. Схема установки одинакова для всех типов.

Меры предосторожности

Какие меры предосторожности следует принять при установке освещения в доме? Работа с цепями под напряжением требует осторожного подхода с учетом принципов безопасности.

Во избежание травм/ несчастных случаев перед подключением двойного выключателя необходимо правильно отключить источник питания, проверив наличие напряжения на кабеле питания.

Читайте далее:
