Как починить протекающий соединительный фланец унитаза

Содержание

Как отремонтировать протекающую соединительную манжету унитаза?

Манжету необходимо заменить, если она треснула или если старый унитаз был заменен на новый. Если во время смыва вода начинает течь, необходимо провести ремонт.

Чтобы правильно подключить сточную трубу к унитазу, установите санитарный узел на место и проверьте соединение. Ошейник можно подогнать и проверить, полностью ли он соответствует размеру.

Сначала необходимо выполнить подключение к сливу. Иногда перед воротником устанавливается дополнительная прокладка. На соединяемые поверхности наносится герметизирующий клей для обеспечения герметичности и герметичности соединений. Но некоторые профессионалы могут обойтись и без этого.

Затем подключите выпуск унитаза. Положите его на пол и поставьте метку (на этом же этапе можно проверить слив воды). Затем он временно снимается, чтобы просверлить отверстия для крепления. Затем происходит окончательная установка.

Для монтажа удобно использовать эксцентрик с гофрированной вставкой. Если установка не очень точная, то кабелепровод можно немного растянуть, и он сам займет свое место. Не рекомендуется растягивать гофрированные трубы до предела, так как труба станет негибкой и в конечном итоге истечет срок ее службы. Сильфон не должен провисать, иначе его работа будет нарушена и образуются засоры. После завершения установки проверьте дренажную систему, чтобы убедиться, что все подключено правильно.

Несколько полезных советов по установке

При всех своих преимуществах пластиковый дымоход не рассчитан на большие нагрузки, поэтому его нельзя устанавливать внутри стены. Если расстояние от стены до прибора большое, длину разъема следует выбирать тщательно.

Кабели растягиваются, но если злоупотреблять этим свойством’ стены могут стать тонкими, и прочность конструкции снизится. Не растягивайте кабелепровод перед установкой – это приведет к провисанию раструба.

Растяните его непосредственно перед соединением с канализационной трубой. Во избежание засорения не допускайте свободного провисания рукава или его вращения против часовой стрелки. Если канализационная труба и выход устройства находятся относительно высоко, подоприте соединитель.

Если рукав провисает, может образоваться “карман”, в котором будут скапливаться отложения. Это может привести к растрескиванию стенок разъема. Подпорки или дополнительные зажимы могут предотвратить это.

Если вы решили установить защитный экран для маскировки соединений и использовать экран в качестве места для хранения мелких предметов, имейте в виду, что тяжелый предмет может повредить кабель.

Перед установкой пластикового гермоввода для унитаза следует помнить, что стандартные размеры изделия не позволяют установить его заподлицо со стеной. Здесь лучше использовать эксцентрик.

При выборе откоса не забывайте о сантехнических нормах. Армированную трубу нельзя поворачивать под прямым углом. Если устройство занимает нестандартное положение, используется смещенный шарнир.

Перед началом работ убедитесь, что деформационный шов соответствует требованиям. Его также следует проверить на наличие трещин. Если вы планируете заменить унитаз гофрированной трубой, установите ее перед водопроводом.

Диффузор может компенсировать довольно значительное смещение. Он обеспечивает максимальное перемещение на 200 мм. Его также можно повернуть на любой угол. Это делается таким образом”, чтобы последовательно соединить две гофрированные трубы.

Особое внимание следует уделить углу, под которым выполняется изгиб. Если колено слишком большое, оно не сможет эффективно отводить воду.

Кроме того, смятие может привести к образованию трещины в месте расположения бачка.

Как заменить уплотнения в бачке

Замена сливного механизма

Самая распространенная проблема с туалетами – их протекание. Даже если вода не течет, а капает, это очень раздражает. В этом случае причиной обычно является фланец. В этом случае его просто необходимо заменить. Эта деталь изготовлена из резины, поэтому она не подлежит ремонту. В целом, эту деталь следует заменять с некоторой периодичностью, со временем она теряет свою прочность. Замена манжеты на бачке унитаза не требует специальных навыков. Вам просто нужно знать несколько шагов и постараться выполнить их все правильно.

Манжета бывает двух типов: прямоугольная и коническая. Они бывают разной толщины, что зависит от того, из какой резины изготовлена манжета. Они также различаются по мягкости.

Следует обратить внимание именно на толщину и мягкость, цвет не играет роли. Обратите внимание, что прямоугольную манжету гораздо легче заменить, чем коническую.

Чтобы изменить его, необходимо выполнить несколько шагов:

Снимите бачок;
Снимите старую манжету;
Новая манжета должна быть вставлена в отверстие смоченного резервуара;
Аккуратно загните верхние края манжеты к краю горловины бачка;
Установите резервуар на место и закрепите его на месте;
Наденьте сложенную вверх часть манжеты на горловину бачка унитаза.

Затем смочите горловину бачка, чтобы обеспечить надлежащее прилипание новой манжеты. После установки манжеты проверьте, надежно ли она затянута.

Обратите внимание, что установка фланца не завершена до тех пор, пока резервуар не будет надежно закреплен болтами. После завершения работы проверьте правильность ее выполнения. Для этого слейте воду.

Если нет протечек и не капает вода, значит, работа выполнена правильно. Если вода все еще течет, проведите диагностику

Для этого слейте воду. Если нет протечек и не капает вода, значит, все было сделано правильно. Если вода все еще течет, проведите диагностику.

После выполнения всех работ проверьте правильность их выполнения. Для этого слейте воду. Если нет протечек и не капает вода, значит, все было сделано правильно. Если вода все еще течет, необходимо провести диагностику.

В туалете имеется утечка в месте соединения со сливом

Существует два типа замены канализации: можно заменить дренажную систему бачка и можно заменить канализационную трубу. Их можно заменить одновременно. В этом случае необходимо сначала заменить слив, а затем бачок. Сначала установите чашу, а затем бачок.

Не забывайте, что к каждому унитазу прилагается подробная инструкция по установке. Прежде чем приступить к установке сантехники, необходимо внимательно все прочитать и обратить внимание на нюансы. Кроме того, у вас должны быть все необходимые инструменты. Не заменяйте один из необходимых инструментов другим, так как это может привести к повреждению сантехнической системы.

Имейте в виду, что каждая модель унитаза устанавливается по-разному. Старайтесь действовать в правильном порядке. Нет необходимости торопиться с установкой. Перед использованием сантехники места, где вы работали с герметиком, должны быть сухими.

Важно хорошо просушить такие участки, чтобы герметик держался и не давал воде вытекать, это слив в канализационную трубу. Также важно убедиться в отсутствии трещин в раструбе и трубе, поскольку они изготовлены из пластика.

МАНГЕТ

Утечка из-под фланца или непосредственно через него может быть легко обнаружена. Наклонитесь и поместите руку под манжету, а другой рукой нажмите на рычаг разблокировки. Если вода пролилась на руку, виновата манжета. В лучшем случае, он вырывается из бачка унитаза из-за деформации бачка. Поддержите бачок подходящей опорой и только после этого затяните гайки болтов, соединяющих бачок с чашей унитаза. Теперь снова затяните фланец на бачке унитаза. Для обеспечения этого можно прикрепить ошейник к шее с помощью проволоки.

Хуже, если манжета имеет продольную трещину. Замените фланец, если имеется новый. Если подача воды в бачок затруднена, отсоедините поплавковый клапан, открутив болты, крепящие бачок к чаше унитаза, снимите крышку бачка, чтобы сбросить давление. Попытайтесь “столкнуть” фланец с горловины унитаза. Если он не слушается, удалите его вместе с бачком или полностью отключите. Вы больше не будете им пользоваться. Переверните бачок вверх дном и установите его полкой вверх. Наденьте фланец меньшего диаметра на освободившийся патрубок полки. Рассчитывайте, что примерно 1/3 фланца будет находиться на патрубке, а остальная часть – на патрубке унитаза и зазоре между патрубком и патрубком. Выверните эту часть наизнанку и натяните ее на патрубок в качестве второго слоя (). Выходной конец должен быть открыт. Чем лучше вы это сделаете, тем легче будет потом установить манжету на горловину унитаза.

Теперь поверните бачок в нормальное положение. Установите полку на верхнюю часть бачка унитаза. Установите поплавковый клапан, вставьте болты и их направляющие втулки в соответствующие отверстия на унитазе и полке, затяните и почти до конца закрутите гайки. Затем затяните фланец на горловине унитаза, постепенно откручивая его до нормального положения от патрубка полочки.

Если к поплавковому клапану подведено гибкое соединение, отсоединять его не нужно. Выкрутите винты из отверстий полки и унитаза и снимите фланец.

Остальное лучше делать вдвоем. Один поднимает бачок, другой заменяет фланец, придавая новому “скрученное состояние”. Затем вы можете продолжить работу самостоятельно. Что делать, если нет новой манжеты, а старая треснула? Купите в аптеке резиновый бинт, который используют люди с выступающими венами на ногах. Если вы не можете найти бинт, отрежьте полоску от ткани и промажьте ее слегка загустевшей масляной краской. Снова поднимите флэш. Попросите помощника обмотать неисправную манжету изолентой. Хорошей идеей будет завязать нитку вокруг верхней части манжеты, особенно если используется резиновый бинт. Опустите бачок и прикрепите к нему детали. Не допускайте попадания воды в бачок, пока краска не высохнет. Из-за краски все описанные действия необходимо выполнять, когда манжета полностью высохнет. Некоторым удается завернуть воротник, не снимая и не поднимая бак. Есть и другой способ “вылечить” манжету. В аптеке можно купить резиновую ленту шириной 50 мм и толщиной 1-2 мм. Его длина составляет более метра. Растяните ленту и оберните ее вокруг воротника, не поднимая баллон. Воротник должен находиться в рабочем положении. Карандаш поможет протолкнуть конец лептона. Отвертка менее удобна из-за толщины рукоятки.

РЕМОНТ КАНАЛИЗАЦИИ УНИТАЗ CISTERN. Цистерны. Водопровод, протечки, вода.

Несколько советов

В зависимости от места расположения устройства выберите соответствующую модель фланца.

Рекомендации специалистов помогут вам быстрее и эффективнее справиться с установкой адаптера:

Устройство должно точно подходить к инсталляции унитаза. Перед покупкой измерьте расстояние и определите принцип соединения.
Осторожно поворачивайте муфту во время установки, чтобы предотвратить ее растяжение. В противном случае в нависающей части образуется полость, в которой будет скапливаться грязь, что приведет к протечкам.
Для установки унитаза вам понадобятся следующие инструменты: серповидный ключ, дрель, крепежная ткань, лента или марля, шланги, ведущие к соединениям холодной воды, рулетка, аксессуары и крепеж. Может пригодиться проволока, резиновая лента для временного ремонта.
Герметик эффективен только на внутренних поверхностях, снаружи он бесполезен.

Эксцентриковый элемент необходим для подключения к входу тройника, который находится на одном или разном уровне с выходным патрубком.

Для сложных креплений используются специальные типы устройств из гофрированного материала.

Они обеспечивают самоуплотняющееся крепление блока с любым смещением.

Что такое манжета для унитаза

Манжета для унитаза – это важная часть конструкции санитарного узла, которая отвечает за герметичное соединение между выпуском унитаза и входом в канализацию.

Он состоит из двух цилиндров, один из которых подключается к выпускному отверстию унитаза, а другой – к коммуникациям. Между компонентами находится гладкая или гофрированная труба.

Производители обеспечивают различные функции для унитазного гнезда. Соединитель для унитаза выпускается в нескольких вариантах длины: от короткого до длинного, с возможностью изгиба и маневрирования при установке.

Существует три типа деталей:

Прямые или конические. Используется, когда уровень выхода канализации и вход канализации находятся на одной высоте и не имеют одинаковых основных конструктивных особенностей. При правильном выборе он соединяет отверстия любого диаметра.
Расширительное кольцо. Используется, когда соединение находится на разных уровнях на входе и выходе. Для этого цилиндры смещены друг относительно друга.
Гофрированная. Универсальное соединение, позволяющее установить унитаз в любом месте ванной комнаты и не зависящее от точки входа в канализационную систему. Благодаря гармоничной форме флейты монтаж может осуществляться под любым углом, независимо от специфической формы или нестандартного размера.

Для изготовления разъема используются различные материалы. Все чаще магазины предлагают:

резиновые уплотнительные манжеты;
полиэтиленовые соединители;
варианты из полипропилена.

Первый материал в настоящее время используется реже. Он идеально подходит для соединения глиняных труб с чугунными. Многие жители уже провели капитальный ремонт и заменили трубы на полиэтиленовые, поэтому чаще всего используются второй и третий виды материала.

Эксцентриковый фланец для унитазов для облегчения монтажа

Полимерные шарниры имеют значительные преимущества перед резиновыми аналогами:

Соединение между корпусом и патрубком не требует уплотнения благодаря плотному прилеганию деталей.
При отсутствии особых механических воздействий полиэтилен имеет более длительный срок службы, чем резина.
Пластик более гибок и поэтому используется для конкретных целей, например, для переноса унитаза в другую часть туалетной комнаты.

Советы по установке адаптеров

Перед тем как выбрать отвод, не забудьте определить расстояние от выпуска унитаза до сточной трубы. Иногда процесс установки нарушается только потому, что эксцентрик на 2 см короче, чем нужно.

Если вы остановили свой выбор на гофрированной трубе, проверьте степень расширения. Этого может быть недостаточно для сложных случаев соединения или для соединения с трубой, которая находится далеко

Вытянутые гофры имеют тенденцию изгибаться, и для их выпрямления потребуются дополнительные крепления. Резкие изгибы и сильные гофры являются причиной частых засоров.

Помимо длины и формы фланцев, обратите внимание на толщину стенок. Чем выше значение, тем дольше прослужит прибор.

Перед покупкой сантехнического оборудования проведите анализ сточных вод, чтобы выбрать модель с подходящим типом слива и определиться с типом установки.

Замена уплотнения

Установка уплотнения между бачком и унитазом начинается с опорожнения системы. После снятия крышки внутри откроются два механизма:

Слив бачка унитаза;
Водозапорный клапан.

Интересующий вас слив расположен над сливным отверстием.

Чтобы заменить уплотнение, действуйте в следующем порядке:

Перекройте воду на стояке. Он может быть общим для водопроводной системы, может находиться в любом месте трубы, под потолком. Для этого поверните ручку клапана поперек трубы.
Слейте воду из цистерны. Открутите кран на умывальнике и слейте воду.
Отсоедините шланг подачи воды. Для откручивания американской гайки вам понадобится трубный ключ или набор гаечных ключей.
Открутите круглую шайбу спусковой кнопки, повернув ее влево. Для этого нажмите на кнопку и с помощью отвертки или другого небольшого предмета открутите шайбу. Главный ключ имеет два конца. Вам придется использовать подручные средства. Существуют конструкции, в которых необходимо открутить крышку, декоративную шайбу. Его можно открутить вручную без использования гаечного ключа.
Снимите верхнюю крышку.
Удалите остатки воды и протрите стены насухо.
Открутите гайки на шпильках. Для этого наклонитесь и загляните под унитаз.
Осторожно поднимите бачок, который поддерживается двумя или более шпильками.
Снимите прокладку и осмотрите поверхность на предмет повреждений.

Есть две возможности:

Резиновое уплотнение не повреждено, но переместилось в другое место.
Если он поврежден, его необходимо заменить.

В первом случае установите прокладку на место и начните сборку в обратном порядке. Во втором случае купите новую прокладку. Возьмите с собой старый и покажите его дилеру, чтобы избежать ошибок.

Предупреждение Если водозапорный клапан не останавливает воду и излишки воды вытекают через сливную трубу. Затем отремонтируйте водозапорный клапан.

Снимите механизм разгрузки, там находится небольшое резиновое уплотнение. Это является причиной и подлежит замене.
Вода находится ниже верхнего уровня сливного механизма, резиновое уплотнение в сливном механизме негерметично.
Замена прокладки механизма смыва унитаза производится без демонтажа основного механизма.

Замена уплотнения состоит из нескольких этапов:

Снимите механизм смыва, повернув его на четверть оборота против часовой стрелки;
Снимите разъемную пластиковую шайбу;
Замените старое уплотнение на новое;
Установите на место разъемную шайбу.
Установите спусковой механизм.
Закройте корпус крышкой и закрутите пробку.

Как подсоединить фланец (прямой и эксцентриковый) к унитазу?

Установка унитаза требует определенной сноровки и быстрого монтажа, так как этот сантехнический прибор не может долго находиться в нерабочем состоянии.

Помимо скорости монтажа, следует обратить внимание на качество работ, особенно при подключении к канализации. Уплотнительная втулка для унитаза используется для герметичного и надежного соединения между выпускным отверстием чаши и сточной трубой.

Она может быть эксцентрической или гофрированной.

Фланец – это не то же самое, что манжета.

Элементы из полиэтилена или полипропилена имеют сложную форму. Фланец состоит из двух соединенных между собой цилиндрических поверхностей, продольные оси которых смещены относительно друг друга. Этот эксцентриситет необходим, когда выход сточной трубы унитаза и вход сточной трубы не совпадают. Для различных вариантов установки предлагаются длинные и короткие фланцы.

Примечание: Эксцентрик для унитаза служит для соединения выпуска унитаза с входом сточной воды.

Универсальность гофрированной версии заключается в том, что она подходит для очень сложных вариантов монтажа и подключения унитазов. Вы всегда можете маневрировать гофрированной трубой в санитарной зоне, устанавливая ее под любым углом, перемещая раковину в удобное место.

Важно: Использование гофрированного фланца имеет смысл только в том случае, если достигается требуемый уклон.

Зачем заменять водяное уплотнение и как это делается?

Бывают случаи, когда вода вытекает из водоуловителя через фланец или под ним. Это можно обнаружить при опорожнении бачка. Возможно, бачок неправильно установлен, а может быть, в самой детали есть трещина. Если устранить неисправность подручными средствами не удается, необходимо действовать радикально: заменить треснувшую деталь.

Монтаж унитаза с эксцентриковым элементом – лучшее решение для старых и новых унитазов

Стандартная процедура замены

Выпускное и входное отверстие унитаза необходимо очистить до удаления пыли, остатков цемента и т.д. Обрабатываемые поверхности также должны быть сухими.
По всей окружности фланец смазывается специальным силиконовым герметиком.
Один конец уплотнительного фланца с водонепроницаемым уплотнением без усилий надвигается на выпускной патрубок бачка унитаза. Этому способствует предварительная водонепроницаемая обработка, которая предотвращает протекание контактной поверхности. Для лучшей адгезии подождите, пока герметик затвердеет, прежде чем продолжить работу.
Другой конец пробки вставляется непосредственно в слив.

Кстати: не все специалисты используют герметики для герметизации. Втулки якобы настолько идеально подогнаны, что сами очень плотно прилегают к сливному отверстию унитаза.

Туалет с горизонтальным сливом

Если сточная труба и выпуск унитаза расположены на одной оси, для соединения можно использовать прямой фланец. Если уровни двух вводов не совпадают, можно использовать эксцентриковый фланец для унитаза.

Важно: Расстояние между входом и выходом не должно превышать 5 см.

На патрубок перевернутого бачка фланец надевается с торца меньшего диаметра на третью часть длины: в оставшиеся 2/3 пространства “упаковывается” горловина унитаза и расстояние между торцами. Работы необходимо проводить при предварительно снятом поплавковом клапане бачка с жестким соединением, открученных винтах на полке, снятой крышке бачка.
Эта оставшаяся часть откручивается “наружу”, а затем плотно надевается на патрубок, пока не будет отмечен конец патрубка. Воротник должен плотно прилегать к горловине выпускного отверстия унитаза.

Бачок и полка собраны, все ранее снятые детали соединены вместе. После того как конструкция полностью установлена и еще не полностью закреплена, манжета вытягивается из соединения полки с выпуском унитаза до тех пор, пока она не займет свое нормальное положение.

Что делать, если бачок расположен низко?

На конец удлинителя полки устанавливается резиновая манжета для унитаза и сразу же фиксируется проволокой.
Резиновая часть откручивается.
Полочка для унитаза прикручивается к чаше унитаза.
На сливную трубу умывальника натягивается хомут.
Гнездо с резиновым уплотнением обжимается проволокой.

Правильно выполненное подключение сантехнического прибора к канализационной системе гарантирует безотказную работу всей системы без поломок и засоров.

Особенности унитазов с вертикальным выпуском

Вертикальный выпуск не считается универсальным, и хотя эстетически сантехника выглядит достойно приобретать такой унитаз без изучения нюансов системы не стоит.

Разделение туалетов в зависимости от выхода в канализацию

Унитаз с вертикальным сливом в полу, появившийся около 200 лет назад, постоянно изменялся, дополнялся и совершенствовался. Теперь существует три различных способа соединения сливной трубы со сливной трубой.

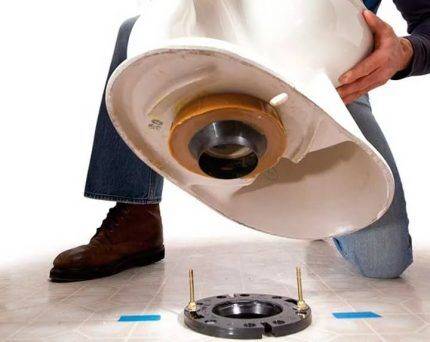

В моделях с вертикальным сливом сточная труба встраивается в пол, а унитаз просто закрепляется на ней.
В моделях с наклонным смывом сливная труба подсоединяется к унитазу под углом вниз. Такая схема практиковалась в 1970-х и 1980-х годах; она хорошо работает, но считается узкоспециализированной, поскольку ее трудно адаптировать к моделям с другими типами слива.
В моделях с горизонтальным сливом сливная труба входит в изделие под прямым углом и параллельно полу. Эта система изначально была разработана для настенных унитазов, но имеются и напольные модели.

Направление слива не влияет на качество и долговечность сантехнических изделий – это чисто технический вопрос.

Унитазы Vario могут быть адаптированы к любому варианту слива, но лучше всего подходят как для горизонтального, так и для вертикального слива.

Преимущества и недостатки вертикального дренажа

Способ подключения полов к водопроводной системе нельзя назвать идеальным, но у него больше плюсов, чем минусов.

В частных домах и современных квартирах с открытой планировкой напольный вариант может быть установлен в любом месте водопроводной системы.
Канализационная труба встроена в пол, поэтому водопровод не портит интерьер комнаты.
У вертикальных моделей с диагональным и горизонтальным смывом разъем находится сзади, и его очень трудно чистить, а в миниатюрных туалетах вообще невозможно вычистить все закоулки. С вертикальными унитазами с прямым смывом это не проблема.
Напольная версия также компактна и занимает меньше места.
Глубина водяного уплотнения больше, что благоприятно сказывается на гигиене внутренней чаши.
Входное отверстие в пол находится под прямым углом, что увеличивает силу всасывания при смыве.
Нижнее соединение требует меньшего количества вспомогательной арматуры.
Техника установки проста, и унитаз можно установить своими руками даже дилетанту.

С точки зрения эстетики и удобства уборки в ванной комнате, вертикальный слив в пол считается лучшим.

Недостатков у вертикального подключения водопровода не так много, но они все же есть.

При смыве вода делает два резких поворота: один в самом унитазе, а другой под ним. Такая конфигурация с большей вероятностью будет заблокирована.
Вертикальная сантехника не может похвастаться широким ассортиментом, к тому же большинство моделей импортные, что сказывается на цене.

Специфика установки напольного слива не позволяет адаптировать его к другим типам сливов.

Резиновый фланец для унитаза (эксцентриковый): принципы установки и подключения

Подключение унитаза к канализационной системе не требует специальных знаний и навыков, однако при монтаже вы можете столкнуться с трудностями в виде несовпадения центральных осей выпускного отверстия унитаза и сливной трубы.

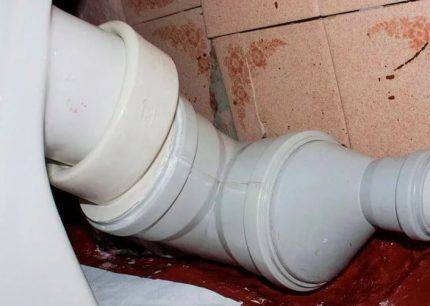

Если отверстия находятся на разных уровнях или смещены в сторону, для их соединения можно использовать эксцентриковую или гофрированную гильзу WC.

Мы покажем вам, как выбрать подходящий продукт и как его установить. Особых сложностей нет, просто примите во внимание дизайн самого унитаза и следуйте приведенным ниже инструкциям. Чтобы сделать процесс установки более простым и понятным, мы дополнили информацию иллюстративными фотографиями и тематическими видеороликами.

Классификация туалетных манжет

Манжета – это простой, но важный сантехнический компонент, отвечающий за герметичное соединение между чашей унитаза и сливным отверстием. Это обязательно при установке любого типа напольного оборудования. Это означает, что при выборе и покупке компактного туалета необходимо также приобрести манжету.

Имеющиеся в продаже детали различаются по материалу, диаметру и форме, поэтому перед покупкой необходимо выяснить некоторые вопросы соединения. Например, необходимо знать диаметр сливной трубы, к которой будет крепиться один конец фланца. Стандартный диаметр составляет D 110 мм, но возможны отклонения.

Также необходимо проверить тип выпуска унитаза и его диаметр, так как к нему будет крепиться другой конец фланца. Возможно, имеется несоответствие размеров.

Эта проблема решается с помощью одного из типов воротников:

для прямого подключения – простая коническая модель;
для соединения со смещением – Комбинация с различными размерами выходного отверстия.

В сложных случаях, когда унитаз и слив находятся на разных уровнях по отношению к полу или смещены, проще использовать более гибкий тип фланца – гофрированную трубу, имеющую два гладких конца и гибкую среднюю часть, которая может растягиваться, менять свою форму и длину.

Итак, если обобщить все типы рукавов, то можно выделить следующие группы:

прямая гладкая;
угловатая гладкая
конический;
эксцентричный;
волнистый.

Встречаются комбинированные типы – например, прямые гладкие с одной стороны и рифленые с другой.

Все манжеты делятся на две группы в зависимости от материала изготовления:

Пластик. Подходит для современных моделей унитазов и пластиковых сточных труб.
Резина .. Используется для соединения с чугунной трубой.

Цвет материала ни о чем не говорит, производители обычно выпускают изделия белого, серого или черного цвета.

Выбор адаптера, ориентированного на розетку

Помимо размеров, которые имеют первостепенное значение, важно учитывать конструктивные особенности унитаза, а именно форму выпуска.

Она бывает трех типов:

вертикальный;
горизонтальный;
наклонный.

Вертикальный выход

В России это используется крайне редко, поскольку расположение канализационных труб выше уровня пола противоречит такому устройству. Вертикальный выпуск проектируется таким образом, что выход сточных вод находится на уровне пола, а сами трубы встраиваются в плиту перекрытия или укладываются под напольное покрытие.

Если все же необходимо установить унитаз с вертикальным сливом, подойдет простой короткий пластмассовый розеток цилиндрической формы. Не требуются эксцентрики или сложные конфигурации, так как унитаз с вертикальным сливом устанавливается непосредственно над сливом.

Горизонтальный выход

Этот вариант встречается гораздо чаще и показывает элемент унитаза, обращенный перпендикулярно стене. В идеале он должен располагаться перед входом в сточную трубу.

В этом случае достаточно будет короткого гладкого пластикового фланца или детали с двумя цилиндрами по краям и гофрированной серединой.

Если дом старый и трубы еще не заменены (редкий случай), то для подключения компактного унитаза к чугунным трубам необходим резиновый фланец. Если оси входа и выхода смещены относительно друг друга, целесообразно использовать эксцентриковую трубу – гладкую или гофрированную.

Если расстояние до трубы большое, иногда можно также использовать гильзу, растягивая ее до необходимой длины, и эксцентрик для более плотного соединения.

Как видите, при подключении сантехнического прибора к горизонтальному сливу можно использовать различные типы рукавов.

Косой выход

Эти туалеты также подключаются по-разному, в зависимости от их расположения по отношению к канализационному выходу.

Если вход/выход находится на одном уровне, лучше приобрести сантехнический прибор с горизонтальным выходом.

Для наклонных сливов подходят как короткие пластиковые цилиндрические элементы, если унитаз установлен близко к трубе, так и более длинные изделия с сильфоном, если санитарный узел расположен на некотором расстоянии от слива.

Резиновая втулка также требуется только в одном случае – если унитаз подключается к старой чугунной трубе.

Инструкции по сборке для различных типов втулок

Принцип крепления резиновых или пластиковых, гладких или гофрированных деталей схож, но сам процесс может отличаться нюансами, начиная от выбора места установки унитаза и заканчивая использованием дополнительных способов крепления. Давайте рассмотрим три популярных варианта подключения.

#1: Установка резиновой прокладки

Резиновый фланец – это короткая плотная деталь, которая не натягивается снаружи, а вставляется в раструб чугунной трубы. Это тип уплотнения или прокладки, которая создает герметичное соединение между сливным отверстием и сантехническим изделием.

Кроме того, он защищает сантехнику от сколов и повреждений в случае непреднамеренной неустойчивости установки.

Рукава для унитаза

Манжета является основным компонентом устройства для герметизации швов. Манжета для унитаза – простой, но необходимый сантехнический предмет, обеспечивающий герметичное соединение с канализационной системой.

Основная задача, которую должен выполнять резиновый уплотнитель слива, – это надежное и герметичное соединение. Если во время работы внезапно обнаруживается утечка воды утечка водыто деталь больше не выполняет свою основную функцию. Проблема обычно обнаруживается при промывке бачка.

Смыв является обязательным для любого типа напольного устройства. Это означает, что при выборе и покупке компактного унитаза необходимо одновременно приобрести манжету.

Уплотнительная манжета состоит из двух цилиндров разного диаметра, которые герметично соединены друг с другом.

Если посмотреть на сальник в профиль, можно увидеть, что продольные оси двух компонентов либо полностью перекрываются, либо смещены относительно друг друга.

Размеры губы

Модели различаются по диаметру, длине и материалу.

Диаметр одного конца должен соответствовать размеру канализационной трубы (обычно Стандартный размер манжет для унитазов – D 110 мм.),

а другой – размер выпускного отверстия унитаза.

Для прямого соединения можно выбрать коническую манжету с постепенно сужающимся концом.

Пластиковая фольга

Втулки обычно изготавливаются из пластика.

Использование пластмассы позволяет получить очень стабильное и долговечное изделие, которое герметично соединяет сливное отверстие унитаза с трубами. Целостность манжеты не нарушается со временем (если только не в результате удара или другого механического воздействия).

Вторым преимуществом полимера является простота его переработки. Пластик может принимать любую форму (просто залейте его в подходящую форму), поэтому из него можно изготовить сальники любой, даже самой необычной формы.

Манжеты несколько иной формы и вида также используются для выход с раструбом пластиковой трубы. Они также способны обеспечить герметичное соединение между отводом и трубой без раструба.

И здесь герметик не приносит вреда: он наносится как на внутреннюю поверхность трубы, так и на выходное отверстие;

Резиновая манжета для унитаза

Помимо пластиковых, существуют также резиновые манжеты для унитаза. Они используются для чугунных труб (соединения между сантехническим прибором и канализационными трубами, выполненными из чугуна).

В связи с низкой частотой возникновения последних, детали из резины в настоящее время используются редко.

Резиновый фланец – это короткая плотная деталь, которая не вытягивается наружу, а вставляется в раструб чугунной трубы. Это тип уплотнения или прокладки, которая образует герметичное соединение между сливным отверстием и сантехнической арматурой.

Установка резинового уплотнения

Если сливная труба унитаза неплотно прилегает к раструбу, мыльный раствор не нужен. Наоборот, необходимо создать более плотное прилегание.

Обычно это делается традиционным современным способом путем нанесения герметика на всю поверхность прилегающих деталей. После застывания он образует плотное, герметичное кольцо.

Для установки поместите резиновый фитинг одним концом на слив.
Теперь подождите, пока силикон затвердеет. Поэтому следует приостановить работу.
Когда герметик прочно затвердеет, повторите процедуру с другим концом элемента и вставьте его в сливное соединение.

Использование уплотнительной смеси не является обязательным так как резиновый соединитель водостока имеет достаточно плотное соединение. Однако силикон повышает надежность и срок службы.

Основные разновидности воротников

В таблице ниже приведены основные типы воротников, используемых в современном строительстве.

Эксцентриковое манжетное уплотнение

Имеет простую форму и стандартную конфигурацию. Оси двух цилиндров могут быть смещены относительно друг друга.

О том, что вам понадобится эксцентриковый фланец, вы узнаете при выборе места установки.

Если выход прибора и раструб канализационной трубы расположены не точно напротив друг друга, то простого пластикового фитинга будет недостаточно. Несоответствие осей требует изогнутой детали.

Эксцентриковая манжета подходит для обычных унитазов с прямые или угловые выходыЦентрирующий фланец подходит для установки обычных прямых или угловых унитазов. Основное назначение – обеспечить надежное соединение труб в случае небольшого несоответствия между канализационной трубой и выпуском унитаза. Эксцентриковый воротник выполняет свое предназначение на 100%. Если несоответствие велико, используйте гофрированную трубу.

Установка эксцентрикового хомута

Перед установкой установите сантехнический прибор на место, измерьте длину до канализационного слива и еще раз убедитесь, что модель эксцентриковой муфты для унитаза выбрана правильно. Для проверки можно просто приложить деталь к обоим отверстиям.

Эксцентрик можно использовать, если выпуск расположен непосредственно над выпуском унитаза. Если разница в высоте от сиденья до сиденья составляет более 5 сммогут возникнуть проблемы со смывом – в этом случае лучше заменить трубы и установить их ниже

При необходимости Эксцентричное произведение с аккордеоном может быть слегка смещен вправо/влево или немного растянут, сохраняя при этом свою функциональность.

Вариант эксцентрического каскада, если выбрана неправильная модель унитаза. Если трубы находятся внизу, близко к полу или на уровне пола, лучшим вариантом будет угловой бачок.

Рифленый фланец

Используется в тех случаях, когда прямая манжета по каким-либо причинам не подходит. Это часто случается, если приобретенный вами унитаз имеет определенную форму или размер. Рифленый фланец могут быть согнуты под разными углами, что позволяет установить унитаз в любом удобном месте комнаты без необходимости подключения к сточной трубе.

Угловой фланец

Если канализационная труба расположена в полу непосредственно за унитазом, адаптер для унитаза может быть подключен к горизонтальной ветке с помощью соединителя 90°.

Конический фланец

Этот тип фланца изготавливается из резины и в основном используется для соединения с бачком или сточной трубой.

Благодаря своей конической форме он подходит для любого диаметра порта (просто подгоните гильзу под нужный размер).

Резиновая втулка, которая надевается на бачок и сливное отверстие.

Чтобы протянуть его через отверстие унитаза, поверните широкую часть внутрь, как рукав рубашки, затем потяните бачок вниз и протяните его через фарфоровую сливную трубу.

На этой фотографии он одет правильно, и водосток будет работать правильно, манжета также не будет быстро трескаться.

Но здесь она с самого начала была надета неправильно, поэтому быстро сваливается с места, трескается и рвется.

Поэтому он неудобен и, конечно, протекает, а вода на полу туалета раздражает и мешает пользоваться туалетом по назначению. После использования туалета смывайте воду в ведро или другую емкость с водой.

Замена манжеты унитаза

Каждый может самостоятельно поменять манжету в туалете. Причиной замены может быть износ эксцентрика или замена унитаза на новый.

Время для замены наступает, когда появляются протечки или неприятный запах в месте соединения сливного бачка унитаза с основной системой.

Стандартная процедура замены манжеты унитаза

Визуально осмотрите сливной бачок унитаза и сливную трубу на наличие посторонних предметов.
Затем протрите эти участки насухо и удалите старый эксцентрик.
Нанесите силикон на весь диаметр эксцентрика в месте соединения.
Уплотните соединение между канализацией и соединительной трубой.
Наденьте фланец на канализационную трубу, а другой конец – на ответвление канализации так, чтобы они перекрывались минимум на 1,5-2 см.

Силиконовые герметики

Силиконовые герметики используются для заполнения зазоров и пустот с целью герметизации и защиты от различных воздействий окружающей среды, а также для склеивания различных поверхностей.

Герметик затвердевает при комнатной температуре и превращается в резину. Этот герметик водонепроницаем!

Какой тип герметика необходим для унитаза?

Если унитаз белый, лучше использовать белый герметик, а не прозрачный. Санитарный герметик имеет специальные противогрибковые добавки, которые предотвращают появление на его поверхности грибков, плесени и других микроорганизмов.

Сколько времени требуется для высыхания силикона?

Силиконовые герметики могут быть нейтральными или кислотными. Нейтральные герметики являются наиболее распространенными и требуют около 24 часов для высыхания при температуре 5-40 градусов Цельсия и нормальной влажности. Кислотные герметики дешевле и сохнут быстрее (4-6 часов).

Как удалить старый герметик?

Очиститель размягчит герметик, и остатки можно будет удалить шпателем (пластиковым) или скребком для стекла. Вместо чистящего средства Soudal можно использовать уайт-спирит (калоша), уайт-спирит, уксус и теплую воду. После удаления герметика смойте остатки мыльным раствором и обработайте чистой тряпкой + вода.

Негерметичность уплотнительного фланца

Бывают случаи, когда утечка происходит внезапно и нет времени на приобретение и установку оклада.

В этом случае проблему можно решить двумя способами:

Используйте эластичный резиновый бинт, который продается в аптеках. Для этого возьмите резинку и оберните ее вокруг патрубка унитаза, на котором установлена манжета.

Лучше всего, если это будут делать два человека, так как вы вряд ли сможете самостоятельно поддерживать нужную степень натяжения.

Замена манжеты на унитазе

Туалет в квартире или частном доме больше не является роскошью. А главным санитарным прибором этой комнаты является унитаз. Это простое на вид устройство безотказно работает в течение многих лет, но иногда ему требуется ремонт, например, в случае протечки в месте соединения выпускного отверстия унитаза с канализационной системой. В этом случае необходимо заменить специальную деталь – манжету. Это может сделать каждый. А более подробно о том, как заменить манжету унитаза, будет рассказано в этой статье.

Немного о дизайне и назначении

Схема расположения

Манжета представляет собой изделие из полипропилена или полиэтилена. Использование этих материалов в производстве обусловлено их положительными характеристиками. Во-первых, полипропилен и полиэтилен можно использовать для производства деталей практически любой конфигурации. Это особенно актуально для сложных форм, таких как манжеты для унитазов. Во-вторых, полимерные материалы достаточно пластичны, чтобы обеспечить надежное и герметичное соединение.

Резиновая манжета

Конструкция такой детали может быть разной, но в каждом случае она состоит из одних и тех же элементов. Продольные оси каждого кольца могут быть смещены друг относительно друга или лежать на одной линии. Первый вариант используется, когда выпуск унитаза и канализационный раструб не совпадают.

В зависимости от ваших потребностей можно использовать короткую или длинную версию манжеты WC. Выбор зависит от расстояния между сантехническим оборудованием и канализационной системой.

Обратите внимание! Гофрированную манжету можно считать самым популярным вариантом манжеты. С помощью гофрированной трубы можно выполнить соединения практически любой сложности. Это позволяет установить унитаз в нужном месте, независимо от расстояния до сточной трубы.

Прямая гофрированная труба

Принцип работы манжеты WC довольно прост. Одно кольцо из него натягивается на выпускной патрубок унитаза. Другой конец вставляется в сточную трубу. Это обеспечивает достаточный уровень герметичности. Ни жидкости, ни запахи не могут проникнуть через это соединение.

Процедура установки новой уплотнительной кромки

Если при сливе воды вы заметили подтеки на уплотнительной кромке, следует подумать о ее замене. Конечно, можно попытаться плотнее вставить изделие в выпускное отверстие унитаза. Если причиной протечки является неправильно подобранная манжета, помогут следующие шаги.

Старая манжета

Однако, как правило, за унитазом редко что-то находится, а значит, манжета вряд ли сдвинется с места. Поэтому самой распространенной причиной утечки является трещина. Некоторые сантехники предлагают заделать трещину силиконовым герметиком или другими подручными средствами (например, резиновой лентой). Однако, учитывая невысокую стоимость манжеты для унитаза, разумнее будет ее заменить. В этом случае у вас будет 100% гарантия того, что утечка не появится вновь в последующие годы.

Сама работа по замене манжеты на унитазе не вызовет особых затруднений даже у новичков. Никаких специальных навыков не требуется. Также нет необходимости готовить какие-либо инструменты. Все, что вам нужно, – это сама манжета и нож или стамеска.

Установка

Все действия происходят по следующему алгоритму:

Прежде всего, необходимо снять старый ошейник. Это можно сделать, просто вытащив его из сливной трубы и отведя от выпускного отверстия унитаза.
Затем подготовьте все поверхности. Тщательно очистите все отложения, ржавчину и остатки раствора (если таковые имеются) с выпускного отверстия унитаза и сливного патрубка. Если эта работа не будет выполнена, новый самосвал будет установлен неправильно. Это приведет к повторным утечкам.
Все поверхности должны быть тщательно высушены для обеспечения надежной посадки воротника. Если присутствует даже небольшое количество влаги, может оказаться невозможным выполнить абсолютно надежное и герметичное соединение.
Затем весь периметр воротника можно смазать санитарным силиконовым герметиком. Это делается как на внутренней стороне наконечника, который будет вставлен в отвод, так и на внешней стороне кольца, которое будет вставлено в патрубок. Некоторые специалисты не используют герметики. По их мнению, сами воротники достаточно надежны, поэтому использование дополнительных герметизирующих материалов – пустая трата денег. Это зависит от вашего личного мнения.
Теперь поместите один конец (тот, что с кольцом большего диаметра) на выпускное отверстие унитаза. Это следует делать с небольшим усилием, но не переусердствуйте. Манжета должна плотно облегать ваше тело.
Вставьте другой конец хомута в сливную трубу.

При желании на стыки можно нанести силиконовый герметик.

Эксцентриковый воротник

Этот способ замены фланца подходит, когда расстояние между розеткой и вилкой составляет не более 5 см. Если они лежат на одной оси, используется прямой фланец. Если оси смещены, используется эксцентриковый фланец. В этой конструкции оси фланцевого кольца смещены на необходимое расстояние.

Как расположить эксцентриковый фланец

Если расстояние между сливом унитаза и сточной трубой большое, или если смещение их осей не позволяет использовать эксцентриковый фланец, лучше использовать гильзу. Гибкая гофрированная труба облегчает подключение унитаза, независимо от места его установки.

Гофрированная труба

Изменение положения бачка

Некоторые конструкции бачков для унитазов требуют установки бачка на довольно низком уровне. В этом случае установка фланца будет более сложной, так же, как описано выше. Поэтому лучше использовать другой вариант установки.

Фланец бачка

Вот что вам нужно сделать:

Вам нужно найти специальную полку, чтобы прикрепить ее. Один конец воротника надевается на него и закрепляется специальным зажимом. Некоторые мастера используют обычную проволоку вместо зажима.
Затем полка крепится к чаше унитаза (другой конец фланца крепится к сливной трубе). Для этого используются подходящие винты. Не закручивайте винты слишком туго – вы рискуете расколоть или расколоть чашу унитаза.
Вы также можете использовать подходящий зажим или проволоку для закрепления рукава.

Форма рукава

Для повышения герметичности соединение уплотняется силиконовым герметиком. Это позволяет установить уплотнительную манжету на бачок унитаза, когда бачок находится в нижнем положении.

Читайте далее:
