Как обустроить водяной колодец после бурения скважины

В индивидуальном водоснабжении сельских частных домов и коттеджей, не имеющих доступа к центральному водопроводу, основным источником воды являются подземные бассейны, добраться до которых проще и дешевле с помощью скважины. Обычно бурением глубоких скважин с большим дебитом (наполнением) занимаются специализированные компании, но вы можете значительно сократить финансовые затраты, выполнив дальнейшее размещение скважины водоснабжения своими руками.

Эта задача нелегка из-за множества факторов, влияющих на решение о том, как построить скважину, в первую очередь необходимо учитывать ваши финансовые возможности, материал обсадной трубы, характеристики источника скважины и насосного оборудования, а также климат, в котором вы живете. При самостоятельном обустройстве скважины необходимо сначала выбрать тип электрического водяного насоса (поверхностный или глубинный), составить план его подключения к вспомогательному оборудованию и определить место установки.

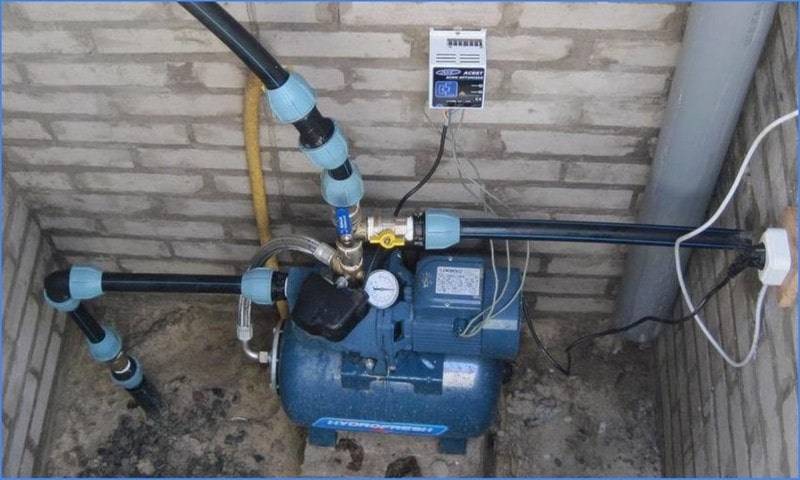

Скважинная насосная станция в кессоне

Содержание

Что необходимо для подачи воды в колодец

При бурении отдельных скважин в шахту с помощью буровой техники опускается колонна обсадных труб, материалом которых являются полимеры (непластифицированный поливинилхлорид PVAC, HDPE) или сталь, иногда на больших глубинах вводятся пластиковые трубы. На этом этапе необходимо знать схему расположения колодца, например, если вода подается в колодец через переходник, то не рекомендуется крепить его к стенке пластиковой хрупкой трубы, колонка или ее верх должны быть выполнены из металла.

Чтобы понять, как обустроить водяную скважину после бурения, необходимо рассмотреть все оборудование и инженерные работы, которые необходимы для подачи воды в домашний водопровод. Чтобы обеспечить свой дом водой из скважины, вам необходимо:

Обсадная труба. Пройдя через скважинный канал, в него погружается 6-метровая колонна труб, соединенных между собой резьбой. Он должен иметь гладкие, прочные стенки, способные выдержать внешнее давление грунта, и диаметр, подходящий для выбранного вами электронасоса.

В последнее время стало популярным индивидуальное бурение абиссинских скважин в тех случаях, когда уровень грунтовых вод на земельном участке находится ближе 9 м от уровня земли. Для этого в земле бурится узкое отверстие и к поверхностному электронасосу подключается труба из полиэтилена низкого давления (ПНД) с самодельным фильтром на конце. Бытовые абиссали находятся на глубине до 30 м, обсадная и нагнетательная трубы одновременно представляют собой отрезок трубы ПНД, опущенный в канализацию.

Приспособления для погружения насоса и всасывающего шланга в источник. При опускании погружного насоса всегда используйте крышку или заглушку для патрубка, к которому привязан агрегат и присоединена подающая труба. После установки адаптера подающая труба проходит через его боковой фитинг, который крепится к стенке скважины.

Схема обсадной трубы скважины с погружным насосом

Электрический насос. Существует две группы электронасосов для водоснабжения: погружные и поверхностные, первые опускаются в скважину на большую глубину, чтобы они погружались без помех, требуется обсадная труба соответствующего диаметра из заводских скважинных труб. Поверхностные электронасосы используют узкий шланг или водопроводную трубу малого сечения для забора воды с глубины до 9 м, поэтому для их работы не требуется широкая колонка, что является критическим фактором при использовании их для забора воды из Абиссинии.

Автоматизация. Чтобы отключить насос при заполнении системы водоснабжения, используйте реле давления, установите манометр для регулировки и контроля, расширительный бак используется для хранения запасов воды и поддержания давления в трубопроводе. Вышеперечисленные устройства являются основными компонентами бытового водопровода с электронасосом, в то время как при поверхностных типах все эти компоненты и насос часто собираются в единый блок – насосную станцию.

Читайте также: Как отрегулировать реле давления.

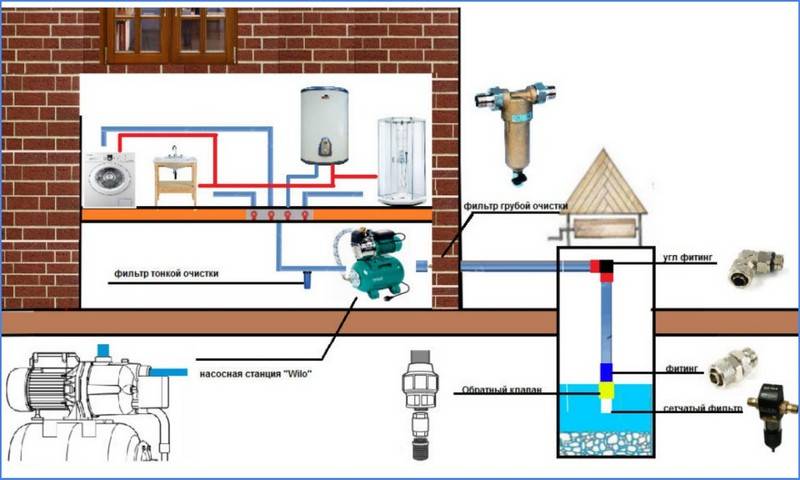

Пример прокладки трубопровода от источника воды с поверхностным насосом в доме.

Помещение для размещения насосного оборудования. Поверхностные электронасосы и автоматика управления могут быть расположены как вблизи источника, так и на расстоянии в техническом павильоне или жилом здании. Если оборудование расположено вблизи обсадной трубы, необходимо принять меры для его защиты от осадков и низких температур путем сооружения утепленного кессона скважины.

Трубопровод. Для подачи воды в коттедж или дом используется специальная труба ПНД, один конец которой подключается к устью скважины или адаптеру, а другой вводится внутрь дома, подключаясь к электрическому поверхностному насосу или внутренней системе водоснабжения.

Оборудование. Сантехническая арматура используется для регулирования потока воды и соединения отдельных участков трубопровода у колодца и в доме: угловые и многоходовые фитинги, тройники, муфты, шаровые краны.

Фильтры. Вода из подземных источников часто нуждается в очистке, неглубокие водоносные горизонты содержат песок и глину, которые осаждаются или отфильтровываются с помощью грубой фильтрации, а затем пропускаются через адсорбционные фильтрационные установки. Ситуация значительно усложняется при использовании глубоких артезианских источников, вода которых часто содержит высокие концентрации железа, калия, марганца, оксидов магния и сероводорода. Для очистки воды от опасных примесей используются дорогостоящие методы, включая системы аэрации для ослабления, колонны ионообменных смол и фильтры обратного осмоса.

Типы скважин

Кессон или адаптер – в каком типе скважин они устанавливаются

Для обеспечения водой индивидуальных домов бурятся скважины, которые условно делятся на три категории:

Абиссинский. Этот тип скважин используется, когда водоносные горизонты находятся неглубоко от поверхности, а гидравлическое бурение осуществляется частными лицами и организациями. Абиссинские скважины бурятся за один день, вместо обсадных труб используется отрезок трубы ПНД с фильтром на конце. Глубина абиссинского колодца зависит от расположения водоносного слоя и варьируется от 5 до 30 м. Поверхность пучинистых вод не должна опускаться ниже 9 м. Для забора воды используются внешние центробежные электронасосы или станции, которые располагаются в непосредственной близости от источника.

Для защиты внешнего насоса от осадков и мороза в зимний период на участке, где находится абиссинка, устанавливается утепленный кессонный колодец.

Песчаные скважины. Это основной тип, где уровень грунтовых вод ниже 9 м, глубина скважины от 20 до 60 м, для добычи используется погружной насос. При установке электрического погружного насоса проще и дешевле подключить его с помощью адаптера, ввинчиваемого в боковую часть обсадной трубы, без необходимости установки кессона.

Артезиан. Для доступа к артезианским водным бассейнам скважину бурят в среднем на глубину 100 м, для бытового водоснабжения эта глубина может быть больше, но при глубине более 200 м и без того значительные затраты резко возрастают из-за использования промышленных технологий для проникновения на такие расстояния.

Из-за давления земных пластов на глубинный водоем вода из артезианских скважин часто поднимается на большую высоту и даже выходит на поверхность, для ее подачи используется поверхностный электронасос и соответственно устанавливается кессонная скважина. Никто не запрещает брать воду из артезианского источника с помощью погружного насоса, который имеет более высокий КПД и характеристики, но при его установке для забора воды в дом экономически выгоднее использовать скважинный адаптер.

Хотя использование адаптера более целесообразно при использовании погружного насоса для добычи воды, кессонная скважина имеет такие преимущества, как удобство при добыче и обслуживании электрического погружного насоса, а также защищает канал скважины от замерзания в зимний период. По этой причине для подъема воды с помощью погружного насоса часто используют кессон, в котором расположена автоматика: реле давления и сухого хода, манометр и гидроаккумулятор.

Поверхностные насосы и насосные станции

Адаптер в сборе

Адаптер глубинного насоса прост в сборке, но требует наличия электроинструмента (дрель, перфоратор) и специальных приспособлений: сверло по металлу диаметром адаптера, труба с резьбовой канавкой длиной около 2 м под резьбу адаптера.

Хотя насос подвешен на герметичной крышке скважины, адаптер испытывает нагрузку от столба воды в напорном рукаве, он выдерживает вес 500-600 кг, чего нельзя сказать о стенках обсадной трубы LPC, на которые действует дополнительное давление грунта – это может привести к изменению геометрии обсадной трубы и появлению протечек в зоне крепления фитингов. Поэтому адаптер врезается в трубу металлической колонны, а монтаж производится следующим образом:

Выкопайте яму вокруг обсадной трубы и траншею ниже глубины промерзания от скважины до дома на глубину около 1,5 м.
Снимите верхнюю часть обсадной трубы с помощью шлифовальной машины. Обычно ее закапывают под землю и закрывают герметизирующей крышкой, но это не гарантирует защиту от попадания грунтовых вод в канализацию, поэтому часто небольшой участок трубы оставляют сверху.
Подготовьте электронасос к погружению, подсоединив кабель, напорную трубу, которые привязаны к силовому кабелю кабельными стяжками или изоляционной лентой.
В стенке обсадной трубы с помощью металлического сверла просверливается отверстие подходящего диаметра, и одна часть адаптера вставляется изнутри трубы. Его полностью собирают, накручивают на монтажную трубу и опускают в просверленное отверстие, подсвечивая его фонариком.

После вставки переходной части через боковое отверстие обсадной трубы она зажимается разводным ключом на внешней гайке через резиновое уплотнение, и ответная часть извлекается из скважины вместе с монтажной трубой.
Отрежьте напорную трубу ПНД электронасоса до необходимой длины, установите на свободный конец другую часть адаптера с соединением “ласточкин хвост”.
Прикрутите монтажную трубу к адаптеру и опустите адаптер с напорной трубой и электронасосом в скважину, закрепив соединение “ласточкин хвост” на части, прикрепленной к обсадной трубе.
Установите герметичную крышку на скважину, привяжите веревку к внутренней стороне крышки, подключите кабель питания электронасоса к клеммам распределительной коробки, расположенной на боковой стороне корпуса крышки.
Подсоедините водопроводную трубу ПНД, входящую в дом, к боковой стороне адаптера через переходную муфту. После завершения работ траншея и котлован засыпаются поднятым грунтом.

Расположение кессона

Если скважинный источник используется для забора воды только в летний период, на дачном участке следует построить навес или яму достаточного размера для размещения насоса и оборудования для защиты от осадков, обеспечив легкий доступ для обслуживания и мониторинга. Стены неглубокой ямы обычно выкладываются каменной кладкой, дно выстилается балластом или стяжкой, а конструкция накрывается герметичной крышкой.

В случае постоянного индивидуального водоснабжения дома летняя установка заменяется капитальным инженерным сооружением – кессонной скважиной, которая, помимо защиты оборудования от осадков, обеспечивает обслуживание и теплоизоляцию в холодное время года. Проанализируем основные варианты строительства кессонных скважин.

Бетонные кольца

Обустройство колодца для воды, где решающим фактором является низкая цена, осуществляется с помощью бетонных колец. Кессонный колодец легко монтируется из стандартных заводских деталей: дно, два колодезных кольца с замками со стандартным внутренним диаметром 1 м и высотой 0,9 м, крышка с люком, средняя стоимость всего комплекта около 5000 рублей.

Совет: Покупка бетонных колец с готовым дном и крышкой еще больше упростит монтаж и повысит его качество.

Типы и размеры бетонных колодцев

Для сборки колодца вам понадобится спиртовой уровень и смесь песка и цемента 4:1. Все бетонные детали должны быть покрыты снаружи битумным гидроизоляционным покрытием (мастикой) и хорошо высушены перед установкой. Установка люка производится следующим образом:

Выкопайте яму необходимой глубины и ширины, заполните дно песком и выровняйте его по горизонту.
Сделайте в дне отверстие для колонны, обведя его по контуру нужного диаметра и просверлив отверстия по периметру перфоратором, затем выбейте центр.
Опустите дно на вырезанную колонну корпуса (30-50 см от земли), прибейте его прочным резиновым молотком, чтобы оно стало горизонтальным.
По периметру укладывается небольшой слой раствора, сверху устанавливается первое кольцо, на его верхний край наносится слой раствора и опускается второе кольцо.

Примечание: Колодец круглой формы трудно изолировать простыми листами пенопласта, для этого в некоторых производственных компаниях можно приобрести пенопластовую скорлупу, которая изготавливается из нескольких сегментов и собирается на поверхности колец путем вставки фрагментов друг в друга.

Металлические и пластиковые кессоны – конструкция

Металл

Многие компании и фирмы изготавливают кессоны из листовой стали толщиной 3 – 6 мм. Сварная конструкция кессона имеет круглую или квадратную форму, с приваренным сверху квадратным или цилиндрическим люком. Из-за проблем с коррозией сталь всегда покрывается снаружи гидроизоляцией, монтаж стального кессона осуществляется по приведенной ниже схеме:

Сделайте траншею для кессона и траншею для укладки водопроводной трубы ПНД, залейте дно траншеи стяжкой толщиной 10 – 15 см на уровне горизонта.
Вырезать отверстия в дне и стенках металлического кессона для труб, вставить фитинги для соединения внутренней и внешней труб, опустить кессон на ранее вырезанную обсадную трубу.
Приварите дно кессона к металлической обсадной трубе; если труба изготовлена из пластика, используйте для герметизации резиновую втулку, рассчитанную на ее внешний диаметр.
Утеплите боковые и верхние стенки кессона снаружи пенопластовыми плитами (если он квадратный, это довольно легко сделать) и засыпьте грунтом.

Стандартная высота металлического кессона составляет около 2 метров, ширина – 1 метр и более, цена зависит от размера, толщины стального листа и производителя, минимальная стоимость типового проекта 20000 рублей, средняя цена высококачественной продукции 30000 рублей.

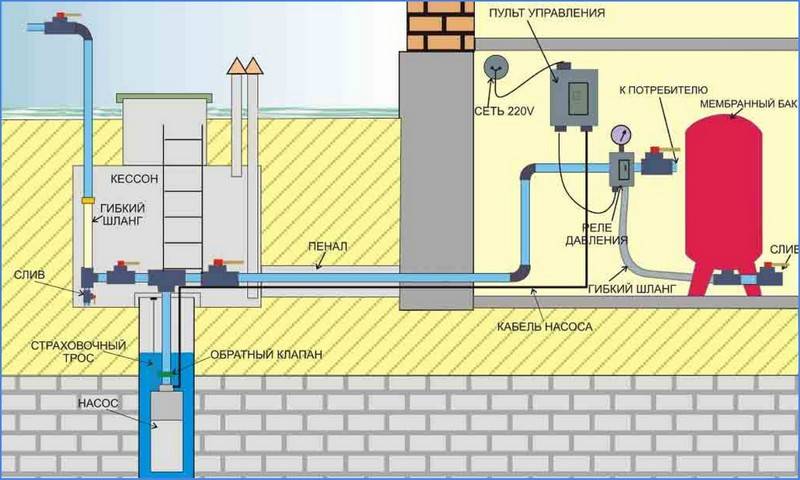

Схема крепления с металлическим кессоном

Пластик

Бетонные и жестяные камеры характеризуются высокой теплопроводностью, поэтому в период низких температур их необходимо дополнительно утеплять, что не всегда эффективно и приводит к дополнительным финансовым затратам. Лучшим зимним вариантом являются пластиковые кессоны, которые сегодня постепенно вытесняют своих конкурентов на холодном рынке, а их главным недостатком является высокая цена – около 40000 рублей за типичные высококачественные изделия. Почти все пластиковые кессоны имеют цилиндрическую форму рабочей камеры и люка высотой около 2 м и различный внутренний диаметр, их монтаж осуществляется следующим образом:

Выкопайте котлован так, чтобы между стенками и оболочкой кессона оставался зазор 20 см, выровняйте дно цементно-песчаной стяжкой толщиной 15 см. Если местность илистая и дно ямы залито грунтовыми водами, уложите бетонную плиту с вырезанным отверстием для трубы.
Сделайте отверстия в кессоне и установите его на столб с помощью резиновой втулки.
Разведите цементно-песчаный раствор в соотношении 1:5 и залейте края траншеи, заполняя пространство между ее стенками и корпусом кессона, с 10-15 см раствора сверху, оставляя место для озеленения.

Выбор и установка насоса

Для того чтобы правильно обустроить скважину после бурения, необходимо выбрать тип электронасоса с необходимыми параметрами, от его параметров зависит выбор кессона скважины или адаптера для обустройства источника водоснабжения. Все насосы, в связи с тем, как они расположены по отношению к скважине, делятся на две большие группы, различающиеся по своим параметрам.

Насосы поверхностного монтажа

Для водоснабжения чаще других типов насосов используются поверхностные центробежные насосы с КПД около 50%; большинство моделей имеют максимальную глубину всасывания 8 м и поэтому размещаются рядом со скважиной или на небольшом расстоянии от нее.

В случае большого расстояния между насосом и источником воды каждый метр водяного столба в вертикальном направлении преобразуется в 7 метров в горизонтальном направлении при диаметре трубы 1″ с учетом гидравлических потерь в фитингах, коленах и тройниках. Таким образом, поверхностный насос можно разместить не только в кессоне, но и в доме, если уровень воды находится близко к поверхности земли, например, если уровень воды составляет 5 м, то электронасос можно установить в подвале дачи на расстоянии 20 м от скважины.

Отдельно стоящие наружные насосы очень редко используются в бытовом водоснабжении; обычно они работают в составе станции, где электронасос, гидроаккумулятор, реле давления и манометр размещены на одной раме, соединены фитингами и гибкой подводкой.

Бытовые поверхностные насосные станции способны перекачивать до 5 м3 /ч воды с максимальным напором около 50 м, что делает их пригодными для водоснабжения дома семьи из пяти человек.

Центробежный поверхностный насос – внутренняя конструкция

Погружной

Большая группа погружных насосов работает по центробежному принципу и имеет самый высокий КПД среди всех типов, до 65% в самых дорогих моделях Grundfos. Погружные насосы значительно превосходят внешние, объем перекачиваемой жидкости в бытовых моделях составляет до 20 м3 /ч, максимальный напор достигает 300 м благодаря использованию ряда ступеней с рабочими колесами, последовательно повышающими давление.

На рынке насосов можно найти и другие типы погружных насосов с различным принципом работы, и в этот список входят следующие типы:

Вибрационный .

Популярные бытовые модели – электромагнитные, всасывающие воду посредством возвратно-поступательного движения встроенного поршня, присоединенного к соленоидному фитингу. Максимальный объем нагнетания вибрационных насосов не превышает 1,5 м 3 /ч, напор достигает 80 м при КПД около 35%.

Средняя цена вибрационных насосов составляет около 1400 рублей, и они не используются для постоянного водоснабжения из-за низких технических характеристик, в основном их применяют для полива, дренажных работ, откачки колодцев, наполнения водой бассейнов и резервуаров и других бытовых целей. Вибрационные насосы могут перекачивать очень грязную и мутную воду без повреждения электрики или корпуса насоса (именно поэтому они используются для откачки воды из скважин), но резиновый поршень и обратный клапан изнашиваются из-за частиц песка и могут потребовать замены через некоторое время.

Центробежные и вибрационные погружные насосы – внутренняя конструкция

Винт

Устройства с таким принципом работы часто называют шнековыми насосами, они похожи на бытовые мясорубки, где жидкость перемещается за счет вращения спирального шнека. Модели винтового типа не так популярны на рынке; их преимущество в том, что они могут работать с вязкими и мутными средами. Установки винтового типа имеют КПД менее 50%, расход до 15 м3 /ч и высоту до 100 м.

Вихревые насосы

В электронасосах этого типа вода всасывается лопастями рабочего колеса через отверстие в боковой части корпуса и выталкивается рабочим колесом через боковой выход в той же плоскости. Расстояние между лопастями рабочего колеса и стенками рабочей камеры минимально, чтобы уменьшить гидравлические потери, поэтому центробежные модели работают только с чистой водой из артезианских скважин. КПД этих устройств также невысок (около 50%), отечественные установки имеют средние технические параметры при наибольшем расходе 5 м 3 /ч и напоре 100 м.

Винтовые и центробежные насосы – конструкция

Винтовые насосы – конструкция

Типичный кожух имеет простую конструкцию, кожух состоит из двух частей, соединенных между собой штифтами и гайками, между ними находится резиновое кольцо в форме бублика. Верхняя крышка имеет отверстия для кабеля питания и напорной трубы (последняя находится внутри), внизу приварен карабин для удержания кабеля электронасоса, а сверху прикручены два рым-болта для облегчения посадки на колодец.

Сборка осуществляется в следующем порядке:

Нижняя крышка и резиновый мешок помещаются на верхнюю часть колонны, силовой кабель пропускается через корпус через резиновое уплотнение и трубу ПНД, а петля кабеля, прикрепленного к насосу, пропускается через карабин.
Опустите насос с головкой в канал скважины с помощью веревки, привязанной к рым-болтам, после упора верхней крышки на колонну, вставьте 4 резьбовые шпильки в ее отверстия.
С помощью гаечного ключа затяните гайки для соединения верхней и нижней половин крышки, сжимая кольцо в центре, чтобы закрепить конструкцию на поверхности трубы.
Отрежьте напорную трубу из ПНД, наденьте на нее прокладку и компрессионный фитинг и зажмите трубу в головке.

Подключение аккумулятора давления, автоматизация

Для того чтобы полностью оборудовать водяную скважину, в подготовленный котлован кессона необходимо установить насос, арматуру и автоматику, включающую гидроаккумулятор, реле и манометр. При использовании станции все элементы, необходимые для забора воды, собраны в одном модуле, остается только подключить его вход к напорной трубе с помощью клеммного соединителя и подключить аналогичным образом к системе водоснабжения в квартире.

При подключении насосной станции помощь специалиста и использование специализированных инструментов не требуется – трубы ПНД соединяются с помощью компрессионных фитингов с прямой или угловой резьбой вручную или с помощью гаечного ключа для металлических деталей.

Читайте также: Фитинги для труб из ПНД и их монтаж.

Когда электрический погружной насос помещается в кессон, компоненты автоматики – реле давления и защита от сухого хода, гидроаккумулятор и манометр – устанавливаются на поверхности в камере. Эти компоненты трудно соединить с участками пластиковых труб ПНД и фитингами, которые не предназначены для этой цели, поэтому для выполнения этой работы часто вызывают специалиста. Обычно соединения внутри выполняются с полипропиленовыми трубами путем пайки специальным утюгом, для соединения с трубами ПНД и подведения к металлической резьбе пожарного гидранта выше, используемого для полива сада, необходимо использовать переходные фитинги с полипропилена на ПНД или металл.

Примечание: Все внутренние соединения можно выполнить самостоятельно без специальных инструментов – вы можете приобрести трубы из сшитого полиэтилена (используемые в напольном отоплении) и компрессионные фитинги.

Проектирование насосной станции

Советы эксперта

Для того чтобы правильно обустроить скважину своими руками, вам придется принять множество решений, в которых любая дополнительная информация будет только полезна, особенно если она исходит от профессионалов в этой отрасли. Следующие советы помогут вам избежать некоторых распространенных ошибок, которые многие домовладельцы совершают из-за недостатка знаний:

При выборе кессона для скважины лучше отдать предпочтение современным технологиям – моделям из полимеров с высокой герметичностью и низкой теплопроводностью – это предотвратит замерзание скважины в холодное время года. Слишком высокая цена не должна отталкивать от покупки: производство пластиковых кессонов хорошо развито, производственные компании часто устраивают акции со значительными скидками, а зимой и поздней осенью товар можно купить по цене в 2 раза ниже.
Также нет необходимости проводить буровые работы только летом, когда стоит сухая погода, бурение – это круглогодичный процесс, и зимой он обходится гораздо дешевле, а все остальные работы можно отложить до теплых весенних и летних месяцев.
При выборе электронасоса ознакомьтесь с его техническими характеристиками, но имейте в виду, что указанные максимальные значения в полтора раза превышают номинальные, при которых насос будет эффективно всасывать воду.

Строительство скважин от А до Я: видео

Ниже приведены примеры видеороликов, наглядно демонстрирующих многочисленные этапы строительства колодца:

Самостоятельное строительство кессона для водяной скважины, установка погружного насоса, установка и подключение гидроаккумулятора, автоматика в кессоне:

Бурение, строительство кессонной скважины своими руками, установка насосной станции для погружного электронасоса:
Монтаж стальной кессонной камеры, установка гидроаккумулятора и системы электроавтоматики для погружного насоса:
Установка и подключение насосной станции к скважине в кессонной камере из бетонных колец:

Во время обвязки скважины определяются физические параметры скважины: глубина, дебит, статический уровень, качество воды. На основании этих факторов выбирается тип насоса (поверхностный или глубинный), затем место установки (кессон, дом) и подключение (с помощью напора или адаптера). Сложность системы фильтрации зависит от качества воды; артезианские источники обычно требуют дорогостоящих систем для удаления оксидов металлов и сероводорода.

Строительство водяных колодцев своими руками: как оборудовать источник воды дома и на природе.

Для полноценного автономного водоснабжения в частном доме требуется обустройство скважины. Он должен быть оборудован и защищен от погодных условий.

Почему мне нужно бурить скважину?

Работы по установке скважины выполняют следующие задачи:

Источник воды защищен от поверхностного загрязнения, таяния снега или дождевой воды;
Система не подвержена риску замерзания при отрицательных температурах;
Создаются условия, обеспечивающие простое подключение и последующую эксплуатацию оборудования.

Видео – строительство скважины

Вот видео, показывающее расположение источника воды:

Основные характеристики

Список оборудования для водяных скважин, которое понадобится для установки, хорошо известен специалистам по бурению. Однако если вы решите выполнить работу самостоятельно, вам необходимо знать основы обустройства колодца. В двух словах, основная работа будет включать в себя бурение скважины и установку необходимого оборудования.

Водяной колодец должен быть оборудован:

Кессон;
Насосная станция;
Электропитание (электродвигатель);
Направляется к колодцу.

Принимаемые меры должны обеспечивать:

Чистое водоснабжение;
Защита от негативных воздействий окружающей среды (мороз, эрозия от дождевой воды и т.д.);
Возможность надлежащего обслуживания всего оборудования.

Места установки всего оборудования должны быть предусмотрены заранее, в начале работ. Установка может производиться внутри дома или непосредственно у колодца. Вариант установки на скважине говорит о том, что придется строить специальное помещение для размещения всего необходимого оборудования.

Строительство дополнительного здания более удобно с точки зрения удобного размещения всех компонентов насосной установки, необходимых для скважины. Там же можно разместить розетку для воды и электрооборудование.

Система фильтрации воды;
Система контроля давления;
Система контроля давления;
Автоматическая система управления.

Если скважина расположена недалеко от дома, это позволит сэкономить на буровых работах и покупке труб. Такое расположение также снижает затраты энергии на насос для транспортировки воды.

Все буровые операции также имеют свои нюансы. Используемое оборудование зависит от многих факторов, таких как состав почвы, расположение скважины на участке и система водоснабжения.

Скважинный водопровод

Водоснабжение должно быть определено в начале проекта. Конкретная схема определяет необходимое оборудование, а также состав и качество подаваемой воды. Существуют различные варианты водоснабжения.

Самый простой тип колодца для загородного дома – это абиссинский колодец, глубина которого достигает 15 метров. Вода в такой скважине может подаваться через узкую трубу.

Промежуточный тип – это колодцы с глубиной воды до 50 метров – они подходят для домашних хозяйств. Их главный недостаток – короткий срок службы из-за плохой изоляции.

Наиболее сложным, как с точки зрения работы, так и с точки зрения организации, является вариант артезианской скважины, глубина которой составляет от 50 до 200 метров. Он хорошо защищен от морозов и других факторов. Однако бурение такой скважины стоит недешево, кроме того, существует проблема самотечной воды из таких скважин, т.е. вода течет вверх без насоса. Это накладывает определенные условия на систему. Есть два способа:

Установите кессон;
Кессон должен быть оборудован краном, из которого будет непрерывно течь вода.

Установка кессона привлекательна тем, что создает замкнутый водный контур. Пружина защищена баком от грязи и непогоды. В домашних хозяйствах можно использовать цилиндрические емкости диаметром 100 см и высотой до двух метров. Преимуществами современных кессонов являются:

Экономия свободного пространства в доме;
Никаких глобальных работ по теплоизоляции;
Защита от коррозии;
Корпус из пластика, отлитого под давлением.

Вариант с краном часто используется для орошения. Чтобы защитить колодец от замерзания, направьте самотечный поток воды вдоль склона в сторону от колодца. Вода из такого источника не замерзает, так как ее температура находится в пределах от +3 до +5 градусов Цельсия. Перекрывать воду в таком колодце нельзя, так как это приведет к разрушению оголовка и вытеканию воды на участок. Такие скважины должны быть правильно спланированы, а теория должна быть хорошо известна.

Соответствующие характеристики

Перед началом любых строительных работ следует провести исследование уровня грунтовых вод на участке. Его уровень определит расположение основной конструкции, защищающей скважину (над или под землей). Для защиты верхнего слоя почвы следует использовать бурение свай. Этот вариант позволяет снизить уровень засыпки при бурении.

Очень важным элементом является выбор насоса и его установка. Самую важную роль в колодезной системе играет насосная станция. Рациональным выбором будет использование погружного насоса, поскольку его параметры являются одними из лучших, и он хорошо приспособлен для данного типа системы водоснабжения. Выбор зависит от многих факторов, главным из которых является глубина, например, если глубина скважины составляет 33 метра, необходимо поддерживать давление от 1,4 до 3 атмосфер.

Перед установкой насосной станции скважину необходимо выкачать и очистить от грязной воды. Насос с герметичным кабелем питания должен быть полностью погружен в воду, но не должен касаться дна скважины.

Рабочее давление поддерживается и регулируется с помощью аккумулятора давления. Накопительный бак большой емкости позволяет контролировать давление в системе. Существуют разновидности с различной мощностью, для разных категорий систем.

Основным защитным элементом для самой глубокой части скважины является устье скважины. Он оснащен кронштейнами для крепления водопроводных труб и другого оборудования.

Элементы конструкции головы:

карабин для крепления насоса;
воротник для крепления головки к скважине;
уплотнительные кольца;
крепежные винты;
верхняя и нижняя крышка головки.

После установки головки колонна отрезается. Его следует очистить и защитить антикоррозийным средством.

Выбор и установка оборудования для водоснабжения

Системы водоснабжения различаются по типу и месту установки. Основными компонентами являются:

насос, который опускается в скважину или устанавливается на поверхности;
автоматика, которая обеспечивает включение и выключение насоса и защиту от перегрузки;
Аккумулятор – бак для сбора воды.

Аккумулятор может быть открытым или закрытым. Открытый аккумулятор устанавливается в самой высокой точке здания. Предпочтительно, чтобы закрытый (мембранный) аккумулятор поддерживал постоянное давление в системе водоснабжения.

Поверхностный насос для неглубоких скважин

Поверхностный насос легко устанавливается и стоит дешевле, чем погружной. Область использования ограничена глубиной залегания грунтовых вод. Если глубина превышает 8 метров, насос с трудом набирает воду. Максимальная глубина – 10 метров.Максимальная глубина составляет 10 метров, но в этом случае производительность низкая, а запуск занимает много времени.

Наиболее разумным решением является установка насосной станции, оснащенной помимо насоса мембранным баком и автоматикой. Дешевле купить комплект “три в одном”, чем отдельные компоненты.

Станция устанавливается на поверхности, а шланг опускается в скважину. Это упрощает установку и обслуживание. Водозаборная труба имеет небольшой диаметр, что позволяет использовать станцию в пучинистом колодце.

Погружной погружной насос

Погружной насос – единственный способ добычи воды с глубины более 10 метров. Некоторые изделия оснащены автоматическим управлением, защитой от перенапряжения и защитой от сухого хода.

Бак гидроаккумулятора и автоматика являются важнейшими компонентами в системе бытового водоснабжения. Погружной насос обеспечивает большой ход, поэтому нет ограничений по расположению мембранного аккумулятора. И он, и автоматика могут быть удалены от водозабора – это лишь незначительно влияет на производительность. Флигель, сухой и чистый, – отличный выбор для этого места.

Погружной насос устанавливается путем опускания его в скважину ниже уровня воды вместе с другим оборудованием:

кабель питания электродвигателя;
пластиковая труба;
страховочный трос из нержавеющей стали.

Защита скважины от погодных условий

Водозабор из открытого источника подвержен воздействию мороза, дождя и талой воды, что может привести к неисправности и выходу из строя. Для защиты растения используются различные варианты конструкции.

Вариант 1: Надземный дом-павильон

Павильонная хижина встречается рядом с частными домами, чаще у промышленных колодцев. Его основное назначение – защита от непогоды. Желательно, чтобы помещение было построено из кирпича, бетона или бревен. Кроме того, используются сэндвич-панели, пеноблоки. Проводится утепление теплоизоляторами, дополнительно желательно замуровать здание, чтобы уменьшить потери тепла. Степень опускания здания на землю зависит от климатических условий, в некоторых регионах возведение такой защитной конструкции нецелесообразно.

Вариант 2: Размещение источника внутри здания

Здание возводится над источником воды после бурения скважины. Местом размещения может быть подвал, подсобное помещение, теплица или гараж.

Преимущество этого метода в том, что оборудование защищено от холода и влаги и защищено от воров. Оборудование легко и удобно устанавливать и обслуживать внутри здания. Жильцы не беспокоятся: звук работающего насоса не слышен через закрытую дверь.

Вариант 3: Подземная кессонная скважина

Для строительства защитных сооружений используются различные материалы:

Пластик. Такой кессон представляет собой круглую или прямоугольную конструкцию, которая характеризуется прочностью, герметичностью и хорошей теплоизоляцией. Изделие легко монтируется благодаря своему небольшому весу, но эта особенность создает трудности в случае высокого уровня грунтовых вод. Чтобы контейнер не всплывал, он крепится к предварительно изготовленному бетонному основанию.
Металл. Металлические кессоны чаще всего изготавливаются вручную из стали толщиной 4 мм. Листы свариваются, затем защищаются со всех сторон антикоррозийным средством и окрашиваются.
Железобетонные кольца. Их трудно устанавливать из-за большого веса. Сильное давление на грунт вызывает деформацию и провисание конструкции. Преимуществом является долговечность.
Кирпич. Кирпичные конструкции требуют надежной гидроизоляции. Подходит только хорошо обожженный красный кирпич.

Кессоны всех типов собираются одинаково. Инструкции по монтажу пластиковых конструкций:

Выкопайте яму, размеры которой больше защитного устройства на 30 см со всех сторон. Глубина ямы должна быть такой, чтобы горловина находилась на высоте не менее 10 см от земли. Если есть риск, что конструкция будет вытолкнута грунтовыми водами, дно следует забетонировать.
Подготовьте кессон с отверстием в днище для обсадной трубы и сбоку для подключения водопровода. Если вы планируете разместить гидроаккумулятор в аквариуме, перенесите отверстие в днище на бок, чтобы было достаточно места и удобно обращаться с оборудованием.
Опустите конструкцию на дно, накрутив ее на трубу. Отрежьте обсадную трубу, вставьте основную трубу и загерметизируйте стыки.

Завершите работу, засыпав стенки резервуара и установив необходимое оборудование. Горловина утеплена.

Размеры конструкции защиты скважины

Размеры зависят от места установки. Если насос расположен не над устьем скважины, достаточно 0,8 x 0,8 м, чтобы человек мог его опустить. Если в кессоне планируется установить аккумулятор давления или станцию, необходимо добавить не менее 0,5 м спереди и сзади.

Если для защитной конструкции используются железобетонные кольца, минимально допустимый размер составляет 90 см, при условии, что оборудование будет находиться внутри здания. Кольцо диаметром 150 см вмещает оборудование средних размеров, оставляя место для монтажника. Кольцо диаметром 200 см вмещает резервуар объемом 200 л.

Защита обсадной трубы

Обсадная труба должна быть защищена от пыли и талой воды, которые являются источниками микроорганизмов. Для герметизации используется специальное устройство – крышка из чугуна или пластика, которая выдерживает нагрузку в 200 кг. Устройство состоит из:

фланец;
крышка;
карабин;
манжеты;
крепежные элементы.

Головка обсадной трубы подходит по диаметру к обсадной трубе и фиксируется хомутом при надевании на обсадную трубу. Во входной крышке имеются отверстия для подводящей трубы и водопроводной трубы. Все соединения труб и кабелей надежно уплотнены резиновыми прокладками. Перед прикручиванием крышки под нее необходимо подложить прокладку.

Использование скважинного адаптера

Скважинный адаптер является альтернативой дорогостоящему кессону или небольшому дому. Она позволяет подключить трубу водоснабжения непосредственно от скважины к дому. Устройство имеет форму складного фитинга и состоит из внешней и внутренней частей. Внешняя часть соединяется с водопроводной трубой, а внутренняя – со шлангом насоса. Обе части крепятся к скважине в соответствии с ее формой. Герметичность обеспечивается двойным уплотнением.

Если вы решили использовать адаптер, необходимо учесть следующие моменты:

Конструкция размещается ниже уровня промерзания грунта, в случае провала потребуется выемка грунта.
Обсадная труба выходит на поверхность и закрывается крышкой. Через него вставляется электрический кабель.
Зимой отверстие через обсадную трубу может замерзнуть, поэтому его оборачивают изоляционным материалом.
Установка возможна только внутри дома.
Для установки адаптера требуется специальный ключ.

Советы по установке колодца

В доме за городом, где люди не живут зимой, рекомендуется размещать оборудование в кессоне, где всегда положительная температура. Перед выходом из дома вода сливается.Колодец следует осушать перед уходом из дома, даже если зимой вас не будет дома несколько дней. В домах с постоянным проживанием лучшим местом для размещения оборудования является жилой дом. Он сухой, теплый и простой в уходе.

Другие полезные советы:

В районах с высоким уровнем грунтовых вод лучше использовать надземную защитную конструкцию или адаптер.
Во избежание повреждения трубы подачи воды в дом используется защитный кожух. Это особенно важно на мерзлых, морозных и каменистых почвах. Электрический кабель всегда размещается внутри трубы.
Система водоснабжения должна включать обратный клапан для насоса и фильтр для накопительного бака.
Для подключения гидравлики используются запорные клапаны. Это облегчает ремонт и обслуживание.
Необходимо постоянно контролировать давление в напорном баке и при необходимости доливать его.

Выводы и полезное видео

Правильный выбор оборудования для личного водоснабжения избавит вас от дорогостоящего ремонта и обслуживания скважинного оборудования в будущем. Если вы не уверены в том, что сможете выполнить работу правильно, рекомендуется обратиться к специалисту.

Самостоятельное бурение скважины: Как правильно оборудовать источник воды

Чтобы защитить вашу скважину и ее оборудование от внешних загрязнений, погодных условий и вандализма, необходимо правильно ее оборудовать. Согласитесь, что комфорт водозабора, обслуживание техники и трубопроводов не менее важны, чем его безопасность. Как защитить его так, чтобы им было легко пользоваться?

Мы расскажем тем, кто хочет сделать обустройство водяного колодца своими руками. Мы подскажем, какой вариант лучше выбрать для вашего источника. У нас вы узнаете, как построить кессон для устья скважины, как установить адаптер и где разместить гидроаккумулятор.

Подробное описание методов и способов оснащения индивидуальной системы водоснабжения основано на нормативной документации и опыте владельцев скважин. Информация дополнена наглядными диаграммами, подборками фотографий и обучающими видеороликами.

Зачем мне нужен колодец?

После бурения скважины и перед подключением воды в дом к скважине определяется источник, выбирается и устанавливается оборудование для водоснабжения.

Какие задачи решает строительство скважины для водоснабжения:

Сохранение чистоты источника. Не допускайте попадания в скважину поверхностных загрязнений, таких как пыль, дождевая или талая вода.
Защита источников воды, оборудования и трубопроводов от мороза.
Положения по подключению и обслуживанию оборудования.

Оборудование для водоснабжения (за исключением погружного насоса) может быть установлено как в доме, так и рядом с колодцем. В последнем случае необходимо иметь техническое помещение достаточной площади на устье скважины, где будет установлено оборудование.

Но даже если насос установлен дома, иметь небольшое помещение на выходе из скважинной трубы очень удобно, это значительно облегчает установку и обслуживание насоса. На этапе установки также производится подключение трубы водоснабжения к скважине и электропитания к погружному насосу.

Выбор и установка оборудования для водоснабжения

Оборудование для индивидуального водоснабжения состоит из следующих компонентов:

НасосНасос может быть погружным или поверхностным.
АвтоматизацияУправление двигателем для контроля и защиты насоса от перегрузки.
Аккумулятор, открытый или закрытый (мембранного типа).Аккумулятор открытого или закрытого типа (мембранного типа). Последний вариант предпочтительнее, так как обеспечивает стабильное давление в системе водоснабжения.

Открытый накопительный бак должен быть установлен в самой высокой точке системы водоснабжения, на чердаке или под потолком на первом этаже. Закрытый резервуар не имеет ограничений по месту установки.

Характер обустройства скважины во многом определяется типом и расположением водопроводного оборудования. Давайте рассмотрим варианты базового оборудования.

Поверхностный насос для неглубоких скважин

Поверхностный насос явно дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономичный вариант – комплектная насосная станция “три в одном”, включающая поверхностный насос, относительно небольшой (20-60 литров) мембранный бак и всю необходимую автоматику.

В колодец вставляется только всасывающий шланг. Это упрощает установку скважины и обслуживание насоса. Кроме того, шланг имеет небольшой диаметр, что позволяет использовать его в так называемых нортоновских (абиссинских) колодцах, куда глубинный насос просто не поместится.

Насосные станции имеют только один, но очень важный недостаток. Поверхностный насос не может поднимать воду с большой глубины; для большинства моделей предел составляет 8-10 метров. Это ограничивает применение откачки скважинами и неглубокими колодцами.

Из-за низкого напора насосные станции с насосами верхнего расположения часто должны устанавливаться как можно ближе к устью скважины. В противном случае необходимо преодолеть дополнительное гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Погружной погружной насос

Для забора воды из колодцев глубиной более 10 метров необходим погружной насос. Выбор подходящего насоса и определение его высоты в обсадной трубе – это отдельный и довольно сложный вопрос.

Для целей данной статьи нам достаточно понять, каким дополнительным оборудованием оснащен насос, как оно устанавливается и как подключается.

Как мы уже упоминали, гидроаккумулятор и система управления являются важнейшими компонентами системы водоснабжения в отдельно стоящем доме. В случае погружного насоса, напор которого во много раз выше, чем у поверхностного насоса, нет никаких ограничений по расположению закрытого аккумулятора.

Мембранный бак и управление могут быть размещены довольно далеко от устья скважины; расстояние до источника мало влияет на производительность системы. Сухое и чистое техническое помещение в доме, подвале или на первом этаже – отличное место для размещения оборудования.

Защитите колодец от непогоды

Для защиты источника и технологии от погодных условий и осадков следует построить защищенное помещение над или под землей вокруг устья скважины:

Вариант №1 – надземный “дом” – павильон

На первый взгляд, проще разместить небольшой павильон-“домик” над водозаборным сооружением. Его можно немного опустить, как вход в отдельно стоящий подвал, а боковые стороны засыпать землей, чтобы получился своеобразный бункер. Это позволит снизить потери тепла.

Подобные павильоны построены над промышленными колодцами. Однако в частных дворах их можно увидеть нечасто. Дом” занимает место на участке, загромождая его, что эстетически сомнительно. Кроме того, надземный павильон нелегко эффективно утеплить.

Вариант №2 – размещение источника внутри здания

Нечасто используемым, но вполне разумным техническим решением для размещения скважины водоснабжения является размещение источника воды в подвале жилого дома или внутри утепленной пристройки, зимней оранжереи или теплицы. Кстати, это очень популярно в старину при строительстве кирпичных зданий.

Скважина и оборудование под крышей защищены от любых погодных условий, воров и вандалов. Работы по установке и обслуживанию максимально упрощены. Вибраций нет, шум – только несколько щелчков при срабатывании реле. Однако, когда дверь закрыта, ее практически не слышно за пределами технического помещения.

Однако редко скважина располагается в доме или в изолированном подсобном помещении. Это объясняется тем, что для реализации такого варианта необходимо сначала пробурить скважину, а затем построить над ней дом. В нашей стране подавляющее большинство строителей поступают наоборот.

Вариант №3 – подземная скважина – кессон

Самый популярный вариант защитного помещения над частным колодцем – это колодец. Правильно было бы назвать его кессоном, что является соответствующим техническим термином. Кессон, установленный в земле, хорош тем, что он не загромождает территорию, на поверхности виден только небольшой люк вровень с землей.

Изолировать подземное помещение гораздо проще, чем надземное, а зимой нижняя часть помещения, находящаяся ниже глубины промерзания, находится в зоне положительных температур, получая часть тепла от земли. Единственная проблема – это гидроизоляция. Вы можете купить готовый кессон или построить его самостоятельно.

Сборный кессон готов к установке. Просто выкопайте траншею и опустите резервуар на нужный уровень. Кессон уже имеет необходимые отверстия, в которые нужно только установить герметичные гильзы для водопроводной трубы и электрического кабеля.

Готовые кессоны изготавливаются из стали или пластика. Металлические кессоны прочнее, не боятся морозных волн и ударов, их можно устанавливать в проблемных грунтах, склонных к смещению.

Пластиковые кессоны не подвержены коррозии, на их внутренней поверхности почти не образуется конденсат. К сожалению, кессоны заводского изготовления стоят недешево. Однако их можно собрать за несколько часов и надежно решить вопросы гидроизоляции.

Кессон можно построить и самостоятельно. Это, скорее всего, будет стоить значительно дешевле, чем заводское изготовление. Возможно, он будет более надежным. Однако для этого потребуется много времени и усилий. Самый простой способ – закопать в землю несколько железобетонных колодезных колец, накрыть их крышкой и люком.

Дно необходимо забетонировать. Уплотнение железобетонного кессона – дело непростое. Если это делается снаружи, лучше использовать рулонный битумный материал или мастику хорошего качества. Однако вам придется сделать слишком большой котлован, чтобы иметь доступ к стенкам колодца.

Изоляцию можно выполнить изнутри, тщательно загерметизировав стыки и уплотнив внутренние стенки, дно и “потолок” кессона полимерцементным составом.

Кессон можно построить не только самостоятельно из заводских колец. Конструкция может быть монолитной, каменной (необходим хорошо обожженный красный кирпич) или из мелких бетонных блоков. Также подойдет выброшенная стальная бочка.

Определение размеров конструкции для защиты скважины

Какого размера должен быть кессон над скважиной? Это зависит от того, где будет установлено устройство. Если он находится в доме, размеры 80×80 см достаточны для того, чтобы монтажник мог “развернуться” при опускании насоса.

Если насосная станция или разделительный мембранный бак размещены в кессоне, мы рекомендуем добавить к размерам установки по 50 см с обеих сторон (условно спереди и сбоку). Конечно, лучше, если есть больше места для обслуживания.

Что касается бетонных колодцев: Диаметр типичных железобетонных колец составляет 90, 150 и 200 см. 90 см – минимально возможный размер для кессона без оборудования, 150 см – для конструкции среднего размера с оборудованием.

В двухметровом круглом колодце можно разместить довольно большую индивидуальную насосную станцию или гидроаккумулятор объемом 200 литров. Кессон высотой с человека или два стандартных бетонных кольца.

Помните также, что в районах с суровыми зимами дно ящика должно быть ниже глубины промерзания на 15 см. Еще лучше, если вся нижняя треть будет находиться в незамерзающей зоне.

Необходима теплоизоляция верхней части, лучше делать это снаружи, но можно и изнутри. Для этого подходит любой водонепроницаемый изоляционный материал, предпочтительно экструдированный пенополистирол.

Убедитесь в герметичности обсадной трубы.

В обсадную трубу скважины, подающую питьевую воду в дом, не должна проникать пыль или конденсат, образующийся в кессоне, не говоря уже о дождевой воде или талом снеге. Если это произойдет, вредные микроорганизмы могут просочиться с поверхности в чистый подземный источник, и “очистить” его будет сложно и дорого.

Оголовок скважины представляет собой специальную стальную крышку, оснащенную технологическими отверстиями для прохода рабочей среды и надежным крюком для подвешивания насоса. Крышка подбирается по диаметру обсадной трубы и имеет резиновую втулку, которая уплотняет обсадную трубу. Водопроводная труба и электрический кабель также вводятся через уплотнительные манжеты.

Не рекомендуется обрезать обсадную трубу близко к полу кессона. Лучше оставить зазор в 25-40 см над поверхностью бетона. Во-первых, удобнее устанавливать насос с корпусом. Во-вторых, в случае небольшого затопления кессона вода не попадет в скважину.

Использование скважинного адаптера

Павильон или кессон – лучший способ защитить источник воды. Однако оба решения отнюдь не дешевы. В случае большого загородного дома и обширного земельного участка значительные финансовые затраты на колодец, безусловно, оправданы.

Но как быть инвестору, который не располагает неограниченным бюджетом и строит скромный загородный дом или дачу? Существует экономически выгодная альтернатива для обустройства скважины в стране – скважинный адаптер.

Это позволяет вставить водопроводную трубу из вашего дома непосредственно в обсадную трубу скважины. Кессон не требуется. Однако при необходимости обслуживания адаптера его придется выкапывать, так как он находится в земле. Но это редко бывает необходимо.

Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: внешней и внутренней. Внешняя часть находится снаружи корпуса и используется для подключения к водопроводной трубе, идущей в дом.

Труба от насоса подсоединяется к внутренней части. Две части адаптера, которые соединяются с обсадной трубой, имеют радиальную форму, соответствующую диаметру отверстия. Детали соединяются с помощью двойного герметичного уплотнения.

Адаптер должен быть размещен ниже глубины промерзания грунта, а его установка должна выполняться с особой осторожностью. Обсадная труба остается на поверхности земли, слегка выступая над уровнем земли. Сверху устанавливается крышка, в которую помещается электрический кабель для питания погружного насоса.

Во время сильных морозов холод проникает в скважину через обсадную трубу. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуется накрывать колодец на зиму еловыми лапами, соломой или другим утеплителем.

Единственным, но существенным преимуществом адаптера перед кессоном является его дешевизна. Недостатками являются: сложность обслуживания устройства, слабая защита от механических повреждений электрического кабеля, менее надежная подвеска насоса (он поддерживается не тросом, а одной водопроводной трубой).

Таким образом, устройства для подачи воды могут быть установлены только в доме. Вы можете установить адаптер самостоятельно, но для этого вам понадобится специальный ключ с длинной насадкой, некоторые технические навыки и много терпения.

В заключение можно сказать, что “дешевый и серый” скважинный адаптер действительно дешев. Однако они не всегда могут быть использованы и не обеспечивают такой же уровень защиты источника и долговечности, как кессон.

Советы по строительству скважин

Надеемся, что из вышесказанного в общих чертах понятно, как обустроить колодец своими руками.

Мы дадим нашим читателям несколько полезных советов:

Если уровень грунтовых вод в районе высок и превышает глубину промерзания, лучше расположить защитное помещение на поверхности, а не под землей. Или используйте адаптер.
В круглогодичном доме постарайтесь разместить оборудование для подачи воды в главном доме: там много места, тепло и сухо. Его легко обслуживать, оборудование служит дольше.
Сезонное оборудование для дома лучше разместить в подземном кессоне. Неотапливаемый дом замерзнет, в то время как в кессоне будет поддерживаться положительная температура. Кстати, не забудьте освободить дом на зиму, если вы не будете жить в нем больше недели.
В проблемных грунтах (пористых, с остроугольными включениями гравия, пенистый грунт) водопроводную трубу от дома до кессона или адаптера желательно вести в защитной гильзе. Электрический кабель всегда должен быть помещен в защитную трубу из ПНД.
Сантехническое оборудование лучше всего подключать к системе с помощью запорной арматуры с разъемными патрубками. Его легко обслуживать или заменять при необходимости.
Не забывайте, что независимо от типа оборудования, схема подключения должна включать обратный клапан после насоса и фильтр грубой очистки перед аккумулятором давления.

Помимо прочего, во время работы следует проверять уровень давления в пневматическом элементе мембранного бака. Проверяйте его каждый месяц и при необходимости снова повышайте давление.

Выводы и полезное видео по теме

В следующем видеоролике показано, как эффективно установить источник подземных вод.

Видео №1. Процесс строительства утепленного кессона из бетонных колец и ввода в него водопроводной трубы:

Видео №1. экономически эффективное строительство скважин – установка скважинного адаптера своими руками:

Правильное размещение источника индивидуального водоснабжения обеспечивает отличное качество воды и позволяет избежать проблем с ремонтом и периодическим обслуживанием скважинного оборудования..

Те, кто хочет рассказать нам о своем личном опыте бурения скважины на сельском участке, могут оставить комментарий в блоке ниже. Здесь вы также можете поделиться полезной информацией по теме и задать вопросы.

Как оборудовать водяной клин

Установка автономного артезианского или песчаного источника на земельном участке требует дальнейшего усовершенствования водяной скважины после бурения. Такая работа позволяет одновременно обеспечить чистоту водного ресурса, защитить ствол скважины от мелкого мусора, предотвратить замерзание верхней обсадной трубы в зимний период, а также правильно установить и подключить в одной точке все оборудование, необходимое для работы источника. Кроме того, верхняя камера служит препятствием для вандалов. При правильно построенном колодце мастер может обслуживать оборудование в любое время года и производить ремонт по мере необходимости.

Варианты строительства скважин

Чтобы облагородить скважину (грамотно доработать верхнюю часть обсадной трубы), можно выбрать один из нескольких популярных вариантов. Каждый джентльмен выбирает для себя тот вариант, который ему удобнее, более финансово выгоден.

Размещение гидротехнического сооружения внутри здания

Чаще всего этот вариант используется, если источник был пробурен на земельном участке до строительства дома. В этом случае коробка дома выдвигается таким образом, чтобы верхняя часть обсадной трубы находилась в подвале дома. Идеальное место – любые хозяйственные постройки, теплицы или зимние сады.

Преимущества такого расположения отверстий заключаются в следующем:

Верхняя часть колонны находится в непрерывном жару. Риск проникновения мороза отсутствует.
Для подведения труб к дому требуется меньше расходных материалов. Кроме того, меньшая площадь трубы означает отсутствие мостиков холода в линии.
Нет необходимости в дополнительных затратах на установку кессона или других вспомогательных помещений для размещения насосной станции.

Однако у такого способа определения местонахождения источника есть несколько недостатков:

Насос работает очень шумно. Подвал должен быть звукоизолирован.
Влажность в нижней части дома. Источник воды находится в постоянном движении. Повышенная влажность со временем не пойдет на пользу конструкции дома.
Сложность ремонта или обслуживания. Любая сантехническая конструкция рано или поздно приходит в беспорядок. Его нужно будет промыть и раскачать. Это будет трудно сделать в домашних условиях. То же самое относится и к утрамбовке пружины после истечения срока ее службы.

СНиП запрещает установку колодцев в жилых домах. Можно построить только абиссинский (скважина-игла) колодец.

Дом над землей

Это хороший вариант для скважины. Особенно если сюжет просторный и фантазийный в плане оригинального развития. Снаружи павильон можно сделать в виде сказочного домика. Внутри она представляет собой слегка утопленное (подвальное) помещение с насосным оборудованием.

Желательно углубить павильон немного ниже уровня промерзания почвы. Строительство такого технического здания, безусловно, будет стоить дороже из-за большего расхода строительных материалов.

Подземный кессон

Это лучший способ строительства колодца. Колодец углубляется ниже уровня промерзания. Он практически незаметен на поверхности участка, при условии, что крышка люка декоративная. Кроме того, не слышно шума от насосной станции.

Кессон может быть построен вручную из кирпича или монолитного бетона. Также можно установить сборную полимерную камеру. Второй вариант менее трудоемкий и дорогостоящий. Исключением является количество кладки, оставшейся после строительства дома. В этом случае мастеру придется приложить усилия для возведения кессона.

Изготовление камеры из железобетонных колец нерентабельно. Вам придется нести расходы на транспортировку тяжелых элементов и наем специализированного оборудования для их спуска в котлован.

Подготовительная работа

На этапе подготовки вам нужно будет приобрести все необходимое оборудование:

насосная станция с гидроаккумулятором или погружной насос для скважин более 20 метров;
трубы для водопровода;
герметик – битумная масса или смоляная бумага;
цемент, песок и щебень;
Все соединительные элементы, фитинги и запорная арматура – должны иметь размеры в соответствии с заранее составленной схемой водопровода.

Необходимые инструменты также должны быть подготовлены на подготовительном этапе:

бетоносмеситель;
лопата со штыком и совковая лопата;
рулетка, спиртовой уровень;
трамбовщик;
совок;
опалубочные плиты.

Земляные работы также являются подготовительным этапом. Необходимо сделать траншею вокруг обсадной колонны с требуемыми параметрами. Достаточно квадратной камеры размером 1,5×1,5 м. Глубина заложения кессонного фундамента должна быть немного выше уровня промерзания грунта. При рытье ямы важно сделать запас в 20-30 см по бокам и в глубину.

Этапы установки

При строительстве каменного или монолитного кессона важно подготовить бетонное основание. Для этого дно котлована следует предварительно уплотнить и уложить песчаную подушку толщиной 10 см. Он должен быть слегка увлажнен и хорошо уплотнен.

По бокам котлована укладываются четыре доски для заливки фундаментной подушки. Цементно-песчано-гравийный раствор готовят в соотношении 1:3:5, разбавляя сыпучие материалы водой до консистенции густой сметаны. Залейте готовый раствор до толщины примерно 5-7 см и поместите в него арматурную сетку. Положите сверху оставшуюся часть бетонной смеси и оставьте до полного высыхания. При заливке подушки лучше обернуть ту часть корпуса, которая будет соприкасаться с монолитной плитой, смоляной бумагой или покрыть битумным герметиком.

Крыша камеры заливается из бетонной смеси или делается из прочной деревянной/металлической пластины с люком. Дерево можно обернуть просмоленной бумагой. Металл следует обработать антикоррозийным средством.

Установка насосного оборудования

Важно правильно установить погружной насос. Его нижняя точка должна находиться на расстоянии не менее одного метра от дна источника. Поэтому рекомендуется обеспечить прочный страховочный трос.

При установке насоса рекомендуется закрепить кабель устройства, страховочный кабель и шланг подачи воды трубными хомутами, чтобы они не запутались и не были выдернуты из источника. Расстояние между зажимами составляет 1-1,5 метра. Веревка или шнур не должны находиться под натяжением.

После установки насоса устанавливается гидравлический резервуар. Он подключается к напорному устройству и заполняется водой. На этом этапе важно организовать автономный источник с регулировкой давления в аккумуляторе давления. Это осуществляется с помощью реле.

Аккумулятор давления должен быть оснащен обратным клапаном на выходе. Здесь и на его входе желательно установить сливные краны для обслуживания системы в загородном доме.

Установка колпачка

Для полной герметизации верхней части пружины можно установить колпачок. Руководство по выполнению работы следующее:

Верхняя часть обсадной трубы должна быть тщательно очищена и покрыта антикоррозийным средством.
Шланг подачи воды и электрический кабель насоса проложены в крышке.
Воротник и резиновое кольцо надеваются на трубу, предварительно прикрепив страховочную линию к карабину на верхней части крышки.
Остается установить его на корпус и затянуть крепежными винтами.

В более теплых регионах в качестве дополнительной опции можно обойтись обычным оголовком скважины. Оборудовав скважину таким образом, можно свести затраты к минимуму.

Стоимость скважины

Цена на обустройство скважины глубиной 40 м в Подмосковье:

Проведение земляных работ – 1600 руб;
монтаж кессона (из железобетонных колец, монолитного заполнения или полимерной камеры) – от 12000 руб;
установка насосного оборудования – 10000 руб;
установка гидробака и его подключение – 5000 руб;
установка укупорки – 2300 руб;
автоматизация – 1000 рублей;
распределение трубопровода для питьевой воды – 100 руб/м;
Проведение пусконаладочных и регламентных работ – 1 000 рублей.

Если колодец своими руками, то можно сэкономить до 20000-30000 рублей.

Читайте далее:
