Как настроить, отрегулировать, сбалансировать систему отопления

Нередко один радиатор может быть горячее другого. Или в одной части дома прохладно, а в другой – жарко. Поэтому систему отопления необходимо отрегулировать, как говорят профессионалы – сбалансировать. Возможно, нет необходимости вызывать сантехника, вы можете регулировать отопление своими руками.

Для этого установите балансировочные краны или (и) балансировочные клапаны на каждом радиаторе или между кронштейнами системы.

Однако в некоторых случаях систему необходимо перестраивать. Более подробная информация о возможных неисправностях отопления и правилах балансировки приведена ниже.

Если мощность радиаторов недостаточна

Иногда бывает трудно сбалансировать систему отопления, поскольку распределение мощности радиаторов не соответствует теплопотерям отдельных помещений.

Рекомендации по выбору радиаторов следующие: на 10 м². Мощность радиатора составляет 1 кВт, но это значение умножается на 1,2, если в комнате одно окно, 1,3, если окно большое, 1,4, если окон два и комната угловая, 1,5, если окон три или большая площадь остекления.

Кроме того, эффективность радиатора указана для температуры 90 градусов, но мы установим ее максимум на 70 градусов, верно? Поэтому мы умножаем теплопотери еще на 1,3. А если используется низкотемпературное отопление – не более 50 градусов – умножаем на 1,3.
Почему низкотемпературное отопление является наиболее комфортным и экономичным? Узнайте больше об экономичных конденсационных котлах.

Мощность одной секции алюминиевого, биметаллического (толщиной и шириной около 80 мм) или чугунного радиатора (старого типа МС-140) составляет около 170 – 180 Вт. Набор из 7 секций считается не менее одного киловатта.

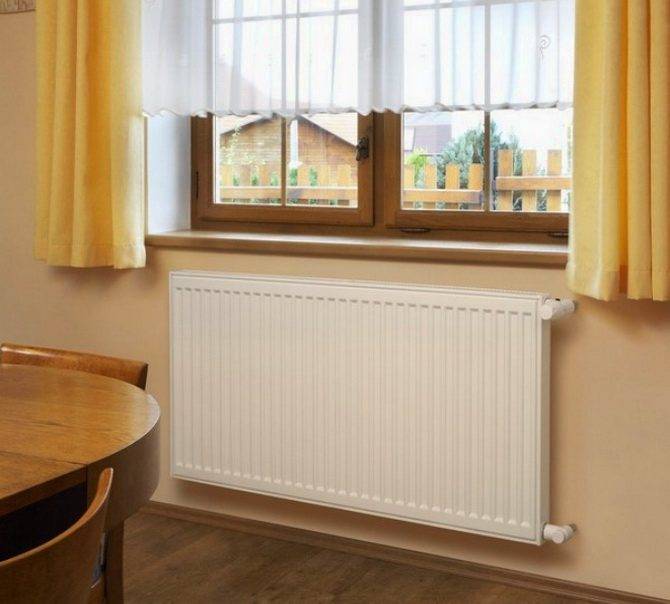

Кроме того, в характерных местах следует установить радиаторы, чтобы обеспечить тепловую завесу для источника холода. Обычно они находятся под окнами, возле дверей.

Лучше распределить количество секций (размеров) радиаторов в соответствии с теплопотерями и характеристиками системы отопления, чем балансировать, перекрывать поток теплоносителя.

Простые причины неисправностей в системе отопления

Возможно, в системе отопления есть воздух, и по этой причине теплоноситель не поступает должным образом к одному или нескольким радиаторам.

В самых высоких точках труб устанавливаются воздушные краны (краны Маевского), которые можно открыть вручную. Или автоматические вентиляционные клапаны. На каждом радиаторе также обычно устанавливается клапан Маевского. Осмотрите систему, откройте краны, спустите воздух.

Другой причиной низкой производительности является засорение фильтрующего элемента. Открутите фильтрующий элемент и очистите его.
Фильтр необходимо очищать перед каждой балансировкой системы отопления.

В неправильно смонтированных системах засорение может также происходить в нижних точках перепадов уровня трубы и засорение в верхних точках, например, в системах труб, окружающих двери без вентиляционного отверстия.

Балансировка системы с помощью регулирующих клапанов

Возможно, что сама конструкция системы требует балансировки. Например, используется одна длинная рука, а другая короткая.

Или длина “мертвого плеча” схемы слишком велика. Или используется лучевая схема, которая требует настройки с самого начала. Или же используются архаичные однотрубные системы с дефектами. В обоих случаях наблюдается значительная неравномерность нагрева.

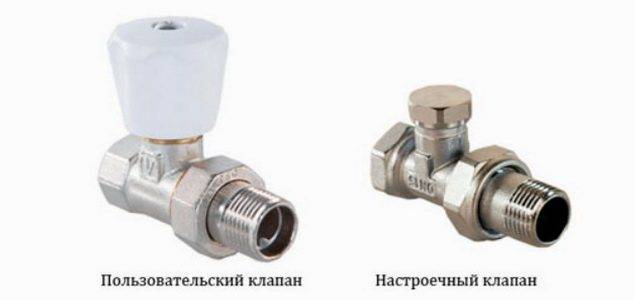

Итак, радиаторы оснащены балансировочными клапанами, осталось только добиться того, чтобы температура всех радиаторов была примерно одинаковой.

Принцип балансировки прост – не закрывать (максимально открыть) краны на самых холодных, но немного “затянуть” на самых горячих. В результате к холодным будет поступать больше охлаждающей жидкости, а к горячим – меньше, и их температура выровняется.

Пример управления отоплением в одноэтажном доме

Типичный пример – невозможно было сделать два рукава тупиковой схемы, так как прокладке труб мешала дверь, поэтому был сделан один рукав, к которому подключили 7 радиаторов.

В результате температура последнего в плече на 9 градусов ниже, чем у ближайшего к котлу. Это можно сделать – оставьте краны полностью открытыми на последних 3 радиаторах. Откройте балансировочный клапан на первом из них от полностью закрытого положения на 1,5 оборота, на втором – на 2 оборота, на 3-м и 4-м – на 2,5 оборота.

Предполагается, что всего регулируется 4,5 оборота балансировочного клапана, и что длина труб подходит для небольшого дома. Но регуляторы бывают разной конструкции и длины, поэтому в каждом случае количество витков разное.

После балансировки подождите около 20 минут и повторно измерьте температуру на входе в радиатор, возможно, вам потребуется отрегулировать что-то еще на четверть оборота….

Правила корректировки

Не создавайте значительных закрытий.
Основной принцип балансировки заключается в максимальном открытии пути для потока теплоносителя. Закрытие – это вынужденная мера.

Поэтому достижение одинаковой температуры в данном примере нецелесообразно. Предположим, что он будет на 3 – 4 градуса горячее при температуре охлаждающей жидкости 80 градусов и на несколько градусов горячее при низкой температуре 50 градусов.

Что нужно измерять? Эксперты осмотрели каждый радиатор с помощью тепловизионной камеры и сделали термофотографии. Но можно обойтись и контактными термометрами – специальными приборами для установщиков радиаторов. Но в повседневной жизни чаще всего просто измеряют рукой и судят на ощупь. Мочка уха очень чувствительна в этом отношении – но стоит ли тереть ухо о радиаторы…

Пример для двухэтажного дома

Другой типичный пример – когда проектировщики и монтажники сумели построить систему отопления таким образом, что установили примерно равные мощности радиаторов на первом и втором этажах (поверхности примерно равны), но забыли сбалансировать этажи относительно друг друга.

В результате на первом этаже еще холодно, а на втором уже жарко.

И снова нам помогают балансировочные устройства, установленные непосредственно на радиаторах. На первом этаже мы просто разделили лифты на 2 оборота вместо полных 4,5, тем самым уменьшив ток жидкости на 30 процентов. Снижая энергозатраты, мы выравниваем температурный режим, при необходимости закрываем больше…

Схема без возможности балансировки между двумя руками – типичная ошибка в самодельных системах.

Контроль по проекту

В современной, правильно сделанной системе отопления балансировка вообще не нужна, схема сделана так, что все радиаторы греют оптимально. Кроме того, они часто автоматизированы термостатическими головками, с помощью которых можно задавать температуру в отдельных помещениях.

Небольшую путаницу вносят проектировщики и проектные данные. Конструкция регистрирует количество протекающей охлаждающей жидкости и баланс каждого радиатора – сколько оборотов должен иметь балансировочный кран каждого типа.

Это способ достижения определенной точности в проектных решениях. Для пользователя, однако, это практически не имеет значения, поскольку соблюдение точности проектирования очень мало влияет на конечный результат. А большие балансирующие значения (как в примерах выше) не могут быть включены в конструкцию. Поэтому можно обойтись без очень точной настройки в соответствии с проектом.

Шумный радиатор

Еще одна проблема, которую необходимо решить, – слишком большое количество охлаждающей жидкости, протекающей через радиатор. Это вызывает шум и неприятные ощущения в радиаторе. Причины включают неправильную схему отопления, другие радиаторы сбалансированы (закрыты), слишком мощный насос в системе. Все это должно быть устранено.

Слишком мощный насос – болезнь самодельных систем отопления, ведь домашним мастерам “кажется”, что масло все не испортит. Но здесь мы получаем нечто иное – большие деньги за ветер и шум в радиаторах. Как насос подбирается к системе отопления….
Шумный радиатор требует балансировки системы или ее перепроектирования.

Сложным случаем является засорение водопропускной трубы во время монтажа. Трудно определить поврежденный участок, иногда приходится переделывать весь рукав трубы. Это типично для полипропиленовых труб, где материал может переливаться во время пайки. Читайте подробнее о том, как паять полипропилен и избежать дефектов.

Как отрегулировать радиаторы отопления в частном доме

Саморегулирование системы отопления: обзор оборудования и методов

При проектировании системы отопления необходимо принять меры для контроля температуры и давления. Это требует установки специальной арматуры и устройств. Как должна регулироваться система отопления – радиаторы, давление и другие элементы? Сначала необходимо понять, как организованы эти разделы системы.

Методы регулирования отопления

Термостат для смесителя

При нагревании теплоноситель расширяется и, соответственно, увеличивается его объем. Поэтому перед регулировкой радиаторов в квартире необходимо обеспечить общий контроль системы.

Для этой цели было разработано несколько типов устройств. Они подразделяются на регуляторы и контроллеры. Первые предназначены для изменения текущих характеристик системы (давления и температуры) в сторону уменьшения или увеличения. Они устанавливаются на определенном участке трубы или для всей системы. Средства управления включают в себя манометры и термометры, установленные вместе с органами управления или отдельно.

Как следует регулировать давление в системе отопления при эксплуатации твердотопливного или газового котла? Следует придерживаться следующих принципов проектирования системы управления:

• Установите манометры (термометры) выше и ниже по течению от котла, в распределительных коллекторах в самой высокой и самой низкой части системы;
• В случае циркуляционного насоса установите манометр перед ним;
• Обязательная установка расширительного бака. В закрытых системах он может быть мембранного типа, в открытых системах – герметичного типа;
• Предохранительный клапан и воздухоотводчик предотвращают критическое превышение давления в трубах.

Средняя температура воды в трубах не должна превышать 90 градусов Цельсия. Давление должно составлять от 1,5 до 3 атм. Возможно изготовление системы с параметрами, превышающими указанные, но в этом случае необходимо подобрать специальные принадлежности.

Если вы не можете регулировать радиаторы в своей квартире с помощью термостата, то, скорее всего, у вас есть воздушная пробка. Для его удаления вам понадобится нагревательный кран.

Регулирование отопления в частном доме

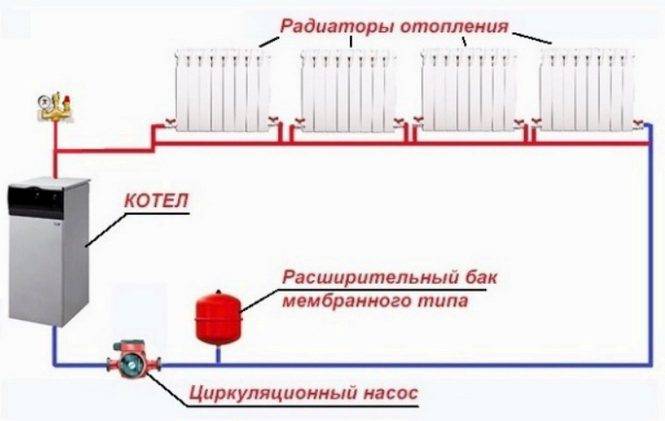

Схема автономного отопления

Для владельцев частных домов актуален вопрос: как регулировать двухтрубную систему отопления. В отличие от центрального отопления, на параметры автономного отопления влияют только внутренние факторы.

Главным из них является конструкция котла, виды используемого топлива и его тепловая мощность. Кроме того, возможность регулировки теплоносителя напрямую зависит от следующих параметров системы:

• Диаметр и материал трубы. Чем больше поперечное сечение, тем быстрее вода будет расширяться под воздействием повышенной температуры;
• Характеристики радиатора. Перед регулировкой радиатор должен быть правильно подключен к электросети. Скорость и объем теплоносителя, проходящего через радиатор, можно уменьшить или увеличить с помощью специальных устройств;
• Возможность установки смесителей. Они могут быть установлены в двухтрубных системах отопления и снижают температуру воды путем смешивания горячей и холодной воды.

Чтобы узнать, как адаптировать систему отопления в отдельно стоящем доме, рекомендуется рассмотреть все варианты.

Установка механизмов контроля давления в системе отопления должна быть рассмотрена на этапе планирования. В противном случае даже небольшая ошибка в установке может привести к снижению эффективности всей системы.

Стабилизация давления в системе отопления

Расширение воды в результате нагрева является естественным процессом. В этот момент давление может превысить критическое значение, что недопустимо с точки зрения работы системы отопления. Для стабилизации и снижения давления на внутренние поверхности труб и радиаторов необходимо установить несколько нагревательных элементов. Регулирование системы отопления в частном доме с их помощью будет намного проще и эффективнее.

Регулирование расширительного бака

Расширительный сосуд

Это стальной резервуар, разделенный на две камеры. Один заполняется водой из системы, а другой – воздухом. Значение давления в воздушной камере соответствует нормальному давлению в трубах отопления. При превышении этого параметра гибкая мембрана увеличивает объем водяной камеры, тем самым компенсируя тепловое расширение воды.

Перед регулировкой перепада давления в системе отопления проверьте состояние и настройку расширительного бака. Регулировать давление в системе отопления можно, приобретя модель бака с возможностью изменения давления в воздушной камере. В качестве дополнительной меры устанавливается манометр для визуального контроля этого значения.

Однако этой меры будет недостаточно, если давление значительно увеличится. Перепад давления в системе отопления можно регулировать таким образом, если он не превышает критического значения. Поэтому рекомендуется установить дополнительное оборудование.

Как создать группу безопасности

Группа безопасности отопления

Эта группа оборудования включает следующие компоненты:

• Манометр. Предназначен для визуального контроля работы системы отопления;
• Вентиляционное отверстие. Если температура воды превышает 100 градусов Цельсия, избыток пара воздействует на седло клапана устройства, выпуская воздух из труб наружу;
• Предохранительный клапан. Он работает так же, как и сифон, но необходим для отвода избыточного тепла из труб.

Как настроить кулер с помощью этого устройства? К сожалению, он предназначен для предотвращения аварийных ситуаций во всей системе. В случае с радиаторами необходимо установить другое устройство.

Мейвские петухи.

Конструктивно он похож на предохранительный клапан. Характерной особенностью является малый размер и возможность установки на трубу радиатора с небольшим диаметром.

Чтобы правильно отрегулировать радиаторы, необходимо знать, в каких случаях используются краны Меевского:

• Устранение воздушных пробок в радиаторах. При открытии клапана воздух выпускается до тех пор, пока не вытечет охлаждающая жидкость;
• Настройка параметров критического значения давления. В случае аварийного расширения воды клапан открывается, и давление в радиаторе стабилизируется.

Конструкция клапана Маевского

Эта последняя функция является необязательной и чаще всего не используется. Эту задачу лучше всего поручить группе безопасности. Правильное регулирование отопления в доме должно учитывать все вышеперечисленные элементы.

Если вы самостоятельно регулируете двухтрубную систему отопления при работающем котле, необходимо постоянно проверять показания термометра и манометра.

Регулирование температуры нагрева

Самым важным параметром любой системы отопления является оптимальная рабочая температура. Соотношение горячей и холодной воды составляет 75/50 или 80/60. Однако это значение не всегда подходит для некоторых участков сети. Как же тогда правильно отрегулировать отопление в доме? Необходимо установить специальное оборудование. Некоторые из них предназначены для регулирования радиаторов отопления.

Смесительные узлы

Их основным элементом является двух- или трехходовой клапан. Один из патрубков подключается к трубе нагрева горячей воды, другой – к трубе возврата. Третий устанавливается на том участке сети, где необходимо обеспечить более низкую температуру отопительной воды.

Смесительные узлы оснащены датчиком температуры и терморегулятором в качестве принадлежностей. Датчик сигнализирует об уровне теплоносителя и открывает или закрывает смесительный клапан, тем самым регулируя двухтрубную систему отопления. Такие механизмы часто устанавливаются в коллекторах напольного отопления.

При регулировании напольного отопления в многоквартирном доме необходимо учитывать температуру труб. Обычно это максимум 45 градусов.

Сервоприводы

Сервопривод для радиаторов

Как можно регулировать отопление в жилом доме, если нельзя самостоятельно изменить температуру воды в трубах? Это требует установки специальных запорных клапанов. Можно ограничиться установкой простых кранов, регулирующих подачу воды к радиаторам. Однако в этом случае вам придется каждый раз выполнять настройку самостоятельно. Лучшим решением будет установка приводов.

Это устройство состоит из термостата и исполнительного механизма. Для работы необходимо выполнить следующие действия.

1. Установите термостат на желаемую температуру.
2. Сервопривод автоматически открывает или закрывает поток тепла к охладителю.

В дополнение к этим моделям можно также приобрести эконом-версию, которая содержит только термостат. В этом случае уровень регулирования будет не таким точным. Но как регулировать систему отопления в многоквартирном доме, если установлены старые радиаторы? Существуют модели термостатов, предназначенные для установки на чугунные радиаторы. Это сделает установку температуры в квартире более точной.

Регуляторы температуры нельзя использовать для регулирования разности давлений в системе отопления. Они только ограничивают поток теплоносителя к радиатору и не влияют на температурный режим всей системы.

Руководство по регулированию отопления

Способы подключения радиаторов

Все вышеперечисленные устройства и оборудование необходимы для нормального функционирования системы отопления. Однако, помимо них, необходимо знать основные принципы монтажа отдельных элементов, так как они оказывают непосредственное влияние на работу всей системы. Регулирование радиаторов в квартире начинается уже на этапе установки.

Во-первых, необходимо выбрать способ подключения. Это влияет на эффективность работы устройства и возможность установки термостатического регулятора.

Также следует учитывать расположение труб. В однотрубной системе необходимо установить байпас (перемычку) для перенаправления потока в случае ремонта или замены радиатора. В двухтрубной системе каждый нагревательный элемент подключен параллельно. Поэтому это самый простой способ правильно установить радиаторы.

Так можно регулировать отопление в многоквартирном доме. Однако при использовании автономной системы важно знать правильную настройку котла.

Установка термостатов на радиаторы

Котел, независимо от вида используемой энергии, предназначен для нагрева воды в трубах. Именно от его правильной работы зависит эффективность всей системы. Чтобы отрегулировать систему отопления в частном доме, проверьте следующие параметры котла:

• Номинальный выход. Вы можете использовать пропорцию, согласно которой на 10 м² площади требуется 1 кВт тепловой энергии. Но это только в том случае, если теплопотери в доме минимальны;
• Отношение мощности котла к объему теплоносителя. Для нагрева 15 литров воды требуется в среднем 1 кВт энергии;
• Котел можно бесступенчато регулировать. Эта функция доступна только для моделей с газовым отоплением. В твердотопливных котлах трудно уменьшить или увеличить степень теплоотдачи энергоносителя.

Правильная настройка этих параметров влияет на точность управления радиатором. В совокупности это должно повысить не только безопасность всей системы, но и ее эффективность. В качестве дополнительной меры рекомендуется учитывать внешнюю температуру. Для этого устанавливается выносной термометр, подключенный к отопительному котлу или смесительной установке. Это позволит снизить затраты на электроэнергию и оптимизировать ее потребление.

Как самостоятельно отрегулировать радиатор, можно посмотреть на видео:

Методы и способы регулировки радиаторов в квартире

Все больше людей в жилых домах задумываются о том, как отрегулировать радиаторы отопления в своих домах.

Это связано с желанием экономить тепло, чтобы снизить плату за него, а также иметь возможность контролировать его качество.

Как показывает жизнь, часто отопительный сезон и холодные дни наступают внезапно, когда службы отопления к ним не готовы.

Регулирование температуры в помещениях

Безусловно, каждый житель многоквартирного дома хотел бы иметь в своей квартире регулятор отопления, чтобы зимой наслаждаться комфортными условиями. На самом деле не все знают, что это такое и зачем нужен регулятор отопления в квартире.

Фактически, это дает вам возможность :

1. . транспортная тележка свободно перемещается в трубах отопительного контура.. избежание засорения. Это позволяет ему полностью передавать тепло в помещение, создавая приятный микроклимат.
2. Он снижает расходы до 20-25% за счет уменьшения нагрева радиаторов. Опыт показывает, что снижение нагрева помещения всего на 1 градус дает экономию до 6%.
3. Регулирование температуры радиатора в квартире . позволяет увеличить мощность нагрева .. если он недостаточен.

Лучше всего вносить любые корректировки или исправления в систему отопления до начала отопительного сезона.

Чтобы определить, насколько нужно повысить или понизить температуру системы, необходимо знать, что считается нормальным. Если обратиться к СНиПу, то там указано, что для угловых комнат он составляет +20-22 градуса, для остальных комнат – +18 градусов.

На основании этих данных потребитель знает, что регулировка температуры радиаторов в квартире помогла ему сэкономить деньги, если он сам их охлаждал, или наоборот.

К сожалению, не все жилые здания могут быть оборудованы регуляторами тепла:

1. При наличии вертикальных подвесных воздуховодов в многоэтажном здании установка регулирующих клапанов невозможна. Это означает, что подача тепла начинается на верхних этажах, поэтому там в случае возможных морозов находится “Африка” и жильцам приходится открывать форточки, в то время как на нижних этажах радиаторы немного теплее.
2. При однотрубной системе такой проблемы не существует.. потому что теплоноситель проходит через все радиаторы и возвращается в центральный стояк. Это обеспечивает равномерное распределение тепла по всем помещениям, независимо от уровня пола, а все радиаторы оснащены регулирующими клапанами на подающей трубе.
3. Двухтрубная система, хотя и считается несколько более дорогой, является лучшей, как с точки зрения подачи тепла, так и с точки зрения регулирования. Он имеет отдельные трубы для подачи и возврата в систему. В такой системе радиаторы в квартире регулируются отдельно в каждой комнате, так как все они оснащены специальными клапанами или автоматикой.

Как показывает практика, повезло тем, у кого в квартирах установлены регуляторы отопления. Это создает комфортные условия проживания и оптимизирует расходы.

Методы регулирования подачи тепла

Основной задачей регулирования является достижение определенного уровня нагрева воздуха в помещении.

Этого можно достичь следующими методами:

1. Количественные Количественный метод предполагает использование запорного клапана или циркуляционного насоса для изменения скорости поступления теплоносителя в систему. Количество среды уменьшается по мере замедления, и в единицу времени протекает гораздо меньше среды.
2. Изменение качества среды, влияющее на ее нагрев, приводит к метод качества регулирование системы отопления.

Если в многоквартирном доме установлено качественное оборудование, то эти два метода выполняются одновременно.

Регулирование отопления в жилом доме первым способом считается простым, если оно осуществляется с помощью циркуляционного насоса. Когда он остывает, он “прогоняет” охлаждающую жидкость через систему на высокой скорости. При нагревании он замедляется, и среда течет с минимальной скоростью.

Такие механизмы оснащены автоматикой, которая позволяет установить экономичный режим, например, ночью или когда в квартире никого нет.

Этот метод имеет определенный недостаток. Температура снижается во всех комнатах одинаково, что не подходит, например, для детской комнаты или ванной.

Лучший способ регулировать отопление – оснастить каждый радиатор специальным устройством. Таким образом, вы можете установить комфортную температуру в каждой комнате, напр. путем снижения температуры на кухне, где не нужны горячие радиаторы, или путем повышения температуры в спальне.

Типы контрольных устройств

От качества этих устройств во многом зависит способность оказывать реальное влияние на температуру в помещении.

Существует несколько типов регулирующей арматуры для отопления в жилых домах:

1. Как уменьшить температуру радиатора в квартире? В принципе, регулирующий клапан – это запорное устройство, которое крепится к радиатору. Одним из таких устройств являются шаровые краны, основной функцией которых является защита системы от аварийных ситуаций, а их способность поворачиваться на 90 градусов позволяет перекрыть или открыть путь теплоносителю по трубам. Называть их регулирующими клапанами – это преувеличение, поскольку их функция – защита.

Шаровой кран должен быть либо открыт, либо закрыт. Если он полуоткрыт, уплотнение со временем испортится и даст течь.

Этот последний тип термостатического клапана бывает двух видов:

1. Устройство прямого действия. в основе которого лежит газовая или специальная жидкостная ловушка, реагирующая на изменение температуры теплоносителя. При нагревании среда в герметичном сифоне расширяется и давит на специальный клапан. Клапан, двигаясь под давлением, отсекает теплоноситель от системы отопления. При понижении температуры происходит обратный процесс.
2. Лучшим, но более дорогим вариантом является регулятор с электронным датчиком. После установки необходимых параметров автоматика будет самостоятельно отслеживать любые нарушения параметров в том или ином направлении.

Как регулировать отопление в жилом доме? Чтобы действительно знать, как регулировать радиаторы в квартире, лучше приобрести качественный термостат, задать ему необходимые параметры и быть уверенным, что все находится под его постоянным контролем. Это устройство, регулируя подачу коммунальных услуг в систему, позволяет экономить на счетах за тепло, что оправдывает его экономичность.

Регулирование радиаторов в квартире: повышение эффективности использования тепла

Случается, что качество услуг, предоставляемых управляющими компаниями, не всегда соответствует самым высоким стандартам, и люди чувствуют себя некомфортно в своих домах. В этом случае они задаются вопросом, что делать, если отопление в квартире плохое. Решение может заключаться в поиске причины холода в помещениях. Либо это дефект установки, либо необходимо увеличить теплоотдачу радиаторов.

Существует несколько причин, почему радиаторы холодные:

1. Система заблокирована воздухом Система засорена, и ее необходимо осушить, чтобы удалить воздух из труб.
2. Произошли ошибки подключения .Например, из-за того, что байпас остался в открытом положении, нарушается циркуляция среды.
3. Неправильные расчеты системы .например, количество и качество радиаторов или диаметр труб.
4. Системы отопления имеют тенденцию засоряться при длительном использовании.. что значительно нарушает нормальное движение теплоносителя по трубам, в результате чего радиаторы становятся немного теплее.

Возможны и другие недостатки, но лучше доверить поиск профессионалам.

Если вам необходимо увеличить емкость батареи, вы можете сделать это следующим образом:

1. Если мощность обогрева недостаточна из-за просчета, просто подключите к батарее дополнительные секции, чтобы сделать помещение теплее.
2. Иногда стоит проверить эффективность подключения батареи. Например, если используется подключение с обратной стороны, это приводит к уменьшению мощности радиатора на 20-25 %. Если система отопления позволяет изменить подключение, это должно быть сделано по согласованию с персоналом управляющей компании.

Иногда бывает так, что жильцы недовольны не холодом, а жарой, поэтому они интересуются, как уменьшить отопление в квартире. Это можно сделать только с помощью термостата, а не путем закрытия радиаторов. Как отмечают эксперты, иногда необходимо сбалансировать систему, чтобы она работала идеально, и это можно сделать своими руками.

Как отрегулировать радиаторы в квартире – видео:

Почему в квартире холодно?

Если вы обнаружите, что одна часть системы горячая, а другая нет, вам необходимо выяснить, как отрегулировать радиатор в вашей квартире. Иногда это легко сделать, если прибор имеет термостатический контроль. В противном случае вам придется обратиться за помощью к специалистам.

Причины холодных радиаторов:

1. Перед началом сезона система должна быть продута специалистами по отопительным сетям.
2. Эксплуатационные регулировки проводятся в течение отопительного сезона, чтобы увидеть результаты перенастройки системы. Именно для этого используются регуляторы.
3. Иногда необходимо изменить расположение радиаторов или их положение по отношению к полу и подоконнику. Неправильно установленные не позволяют теплому воздуху свободно циркулировать по помещению, отсюда и прохлада.
4. Если отопительный контур устарел, балансировка системы отопления в многоквартирном доме не поможет, так как радиаторы и стояки необходимо полностью заменить.

Иногда внезапное отключение радиаторов и холод в квартире вызваны тем, что соседи поставили новые радиаторы и сняли термостаты. В этом случае замена радиаторов также решает проблему.

Дополнительные методы регулирования

Когда недовольство качеством обслуживания системы отопления становится большой проблемой, люди начинают искать способы, как отрегулировать систему отопления в жилом доме, как ее отремонтировать и что установить, чтобы в квартире было тепло и платить за это меньше. В этом случае можно допустить ошибки, которые могут привести к выходу из строя всей домашней сети.

Например, Запрещается регулировать систему отопления в многоквартирном доме с помощью задвижек. .

Они относятся к категории запорных клапанов, поэтому могут работать только в двух положениях: “открытый” и “закрытый”. Неосознанно жильцы пытаются оставлять задвижки открытыми, что приводит к их неисправности.

Система отопления с погодным регулированием в многоквартирном доме полезна, если в здании установлена поквартирная система учета. Только в этом случае такое устройство позволит сэкономить до 35% потребляемого тепла. Контроллер отопления жилых помещений с погодным регулированием основан на датчике, который обнаруживает изменения внешней температуры и реагирует на них изменением температуры в сети. Такое устройство и его установка обойдутся более чем в 500 000 рублей.

Регулирование батарей отопления с помощью кранов Маевского Это полезно, когда система раздута, чего иногда бывает достаточно, чтобы радиаторы грелись.

В заключение следует отметить, что вопрос о том, кто регулирует температуру отопления в жилом доме, сегодня особенно актуален. Жильцы хотят участвовать в этом процессе и, если позволяет система отопления, просят управляющую компанию установить термостаты на радиаторы.

Выбор устройств на отечественном рынке достаточно велик, а их установка не занимает много времени, но дает ощутимые результаты как по качеству тепла, так и по экономии. Поэтому стоит узнать, как работают термостаты, установить их, а затем наслаждаться комфортным теплом в своем доме.

Как отрегулировать радиаторы

Если ваша индивидуальная система отопления рассчитана правильно, вам не понадобится регулятор: в каждом помещении будет поддерживаться постоянная температура. Однако в многоэтажных зданиях после капитального ремонта системы отопления регуляторы могут оказаться очень полезными.

Существует несколько причин для регулирования тепловой мощности радиаторов отопления. Первое – это экономия расходов на отопление. В квартирах в многоэтажных домах ваши счета уменьшатся только в том случае, если вы установите сетевой теплосчетчик. В частных домах, если у вас установлен автоматизированный котел, поддерживающий постоянную температуру, вам не придется регулировать радиаторы. Если только у вас не старое оборудование. В этом случае экономия будет весьма значительной.

Ручное управление радиатором

Вторая причина для установки регуляторов радиатора – это обеспечение поддержания температуры радиатора именно на том уровне, который вы хотите видеть в помещении. Если вам нужно +17 o C в одной комнате и +26 o C в другой, вы можете просто повернуть циферблат или закрыть клапан, и воздух будет настолько теплым, насколько вы хотите. Не имеет значения, установлены ли в вашей квартире радиаторы с центральным или индивидуальным отоплением. Не имеет значения, какой котел находится в системе. Радиаторные регуляторы не подключаются к котлам. Они работают сами по себе.

Как регулировать радиаторы

Чтобы понять, как регулируется температура, давайте вспомним, как работает радиатор отопления. Он представляет собой лабиринт труб с различными типами ребер, которые увеличивают теплопередачу. Горячая вода поступает в радиатор, проходит через лабиринт и нагревает металл. Это, в свою очередь, нагревает окружающий воздух. Ребра в современных радиаторах имеют специальную форму, которая улучшает движение воздуха (конвекцию), благодаря чему горячий воздух распространяется очень быстро. Когда радиаторы активно нагреваются, тепловой поток ощущается.

Такой радиатор очень горячий. В этом случае необходимо установить регулятор.

Это означает, что, изменяя количество охлаждающей жидкости, протекающей через радиатор, можно изменять температуру в помещении (в определенных пределах). Для этого используется соответствующая арматура – регулирующие клапаны и термостатические регуляторы.

Следует сразу сказать, что никакие регуляторы не могут увеличить теплоотдачу. Они только уменьшают его. Если в комнате жарко – ставим, если холодно – такого варианта нет.

Насколько эффективно изменяется температура батареи, зависит, во-первых, от того, как рассчитана система, есть ли запас мощности в отопительном оборудовании, а во-вторых, от того, насколько правильно подобраны и установлены контроллеры. Инерция всей системы и самих радиаторов также играет важную роль. Например, алюминий быстро нагревается и быстро остывает, а чугун, имеющий большую массу, меняет температуру очень медленно. Поэтому нет смысла менять что-либо в чугуне: слишком много времени уходит на то, чтобы увидеть результат.

Варианты подключения и монтажа регулирующих клапанов. Однако для того, чтобы иметь возможность ремонтировать радиатор, не останавливая установку, перед регулятором необходимо установить шаровой кран (нажмите на фото для увеличения)

Как увеличить теплоотдачу радиаторов

Можно ли увеличить тепловую мощность радиатора, зависит от того, как вы ее рассчитаете и есть ли у вас запас мощности. Если радиатор просто не в состоянии обеспечить больше тепла, любая регулировка будет бесполезной. Однако вы можете попытаться изменить эту ситуацию одним из следующих способов:

• Во-первых, проверьте, нет ли засоров в фильтрах и трубах. Засоры возникают не только в старых зданиях. Они чаще встречаются в новых зданиях: во время монтажа в систему попадает всевозможный мусор, который забивает оборудование при запуске системы. Если чистка не помогает, можно прибегнуть к радикальным мерам.
• Увеличьте температуру теплоносителя. Это возможно при индивидуальном отоплении, но очень сложно, а точнее невозможно при центральном отоплении.
• Измените соединение. Не все типы подключения радиаторов одинаково эффективны, например, подключение сзади дает снижение мощности на 20-25%, на это также влияет расположение радиатора. Подробнее о типах соединений радиаторов можно прочитать здесь .
• Увеличьте количество секций. Если подключение и установка выполнены правильно, а в помещении все равно недостаточно тепло, это означает, что мощность нагрева радиатора недостаточна. Затем необходимо увеличить количество секций. Как это сделать, читайте здесь.

Температура радиатора не будет повышаться за счет регулирования

Основным недостатком регулируемых систем является то, что они требуют определенного запаса мощности для всех агрегатов. А это дополнительные деньги: каждая секция стоит денег. Но вы не можете позволить себе платить за комфорт. Если в комнате жарко, жизнь не радует, так же как и когда холодно. Регулирующий клапан – это универсальное решение.

Существует множество устройств, которые могут изменять количество охлаждающей жидкости, протекающей через отопитель (радиатор, регистр). Есть варианты совсем недорогие, есть варианты с приличной стоимостью. Существуют модели с ручной, автоматической или электронной регулировкой. Начнем с самых дешевых.

Клапаны или вентили.

Это самый дешевый, но, к сожалению, самый неэффективный радиаторный контроллер.

Шаровые краны

Часто шаровые краны устанавливаются на входе в радиатор и используются для регулирования потока охлаждающей жидкости. Однако это устройство имеет другое назначение: оно является запорным клапаном. Они нужны в системе но для того, чтобы полностью перекрыть поток теплоносителя. Это происходит, например, в случае утечки в радиаторе. Шаровые краны на входе и выходе радиатора позволяют производить ремонт или замену радиатора без необходимости остановки системы и слива среды.

Шаровые краны не предназначены для регулирования. Они имеют только два состояния работы: полностью “закрыто” и утоплено “открыто”. Все промежуточные позициивреден .

Шаровые краны являются запорной арматурой и не подходят для регулирования радиаторов.

В чем заключается вред? Внутри этого клапана находится шар с отверстием (отсюда и название – шаровой клапан). В нормальном положении (открытом или закрытом) он безопасен. Однако в других случаях твердые частицы в теплоносителе (особенно в системах централизованного теплоснабжения) истираются и постепенно разрушаются. В результате кран начинает подтекать. Тогда, даже если он находится в положении “закрыто”, охлаждающая жидкость все равно поступает в радиатор. Ничего страшного, если произойдет сбой и воду не придется перекрывать. Однако если это произойдет, радиатор необходимо будет отремонтировать. В худшем случае придется заменить пол, а то, что нужно будет ремонтировать в комнате внизу, будет зависеть от того, как быстро коммунальщики (или вы, если у вас собственный дом) отключат стояк. Да, шаровой кран может работать ненормально некоторое время, но он все равно выходит из строя. И это скорее рано, чем поздно.

Тем, кто все же решился на этот способ регулирования радиаторов, стоит помнить, что они также должны быть грамотно установлены, иначе вам не удастся избежать “приятных” разговоров с управляющей компанией. Поскольку это наиболее распространенный метод в жилых домах, мы предложим, как соединить их при вертикальной установке. Наиболее распространенным методом является вертикальная однотрубная разводка. В этом месте труба входит в помещение через потолок. К нему подключен радиатор. Радиатор выходит из второй подводки радиатора и проходит через пол в помещение внизу.

Как подключить радиатор в вертикальной однотрубной установке?

Именно здесь необходимо правильно подобрать размер крана: обязательно нужно установить байпас – обводную трубу. Он необходим для того, чтобы при перекрытии подачи к радиаторам в квартире (полное или частичное выключение крана) вода циркулировала в установке общей части.

Иногда на байпасе установлен шаровой кран. Изменяя количество протекающей через него охлаждающей жидкости, вы также можете изменить теплоотдачу радиатора. В этом случае для повышения надежности системы и возможности отключения необходимо установить три клапана: два запорных клапана на радиаторах, которые будут работать нормально, и третий, который будет регулятором. Однако здесь есть подводный камень: иногда можно забыть, в каком положении находятся клапаны, или дети могут заиграться. Результат: засорение всего стояка, холод в квартирах, неприятные разговоры с соседями и управляющим.

Итак. Лучше не использовать шаровые краны для регулирования радиаторов. Существуют также другие устройства, специально разработанные для изменения количества охлаждающей жидкости, протекающей через радиатор.

Игольчатый клапан

Игольчатый клапан значительно снижает эффективность системы

Это устройство обычно устанавливается в системе отопления перед манометром. В других местах это приносит больше вреда, чем пользы. Все зависит от дизайна. Само устройство эффективно и плавно изменяет поток теплоносителя, постепенно закрывая его.

Но дело в том, что из-за дизайна, Их ширина в два раза меньше, чем ширина потока охлаждающей жидкости.. Например, у вас есть однодюймовые трубы и игольчатый клапан такого же размера. Однако пропускная способность в два раза меньше: посадочное место составляет всего ½ дюйма. Таким образом, каждый игольчатый клапан, установленный в системе, уменьшает пропускную способность системы. Несколько последовательно установленных приборов, например, в однотрубной системе, приведут к тому, что последние радиаторы либо вообще не будут нагреваться, либо будут едва теплыми. Поэтому часто рекомендуемая однотрубная система с игольчатыми клапанами на практике приводит к тому, что большая часть радиаторов либо не греет вообще, либо греет очень слабо.

Из-за узкого прохода игольчатые клапаны также не рекомендуется использовать для регулирования радиаторов: их теплоотдача будет резко снижена. Это может быть увеличено за счет:

• сняв игольчатый клапан;
• удвоив количество секций,
• путем установки устройства с вдвое большим количеством соединений (двухдюймовый клапан должен устанавливаться на однодюймовые трубы, что вряд ли кого-то устроит).

Клапаны управления радиаторами

Специально для ручного управления радиаторомпредназначены для ручного управления радиаторомрадиаторные клапаны (краны). Они выпускаются с угловым или прямым соединением. Принцип работы этого ручного регулятора температуры следующий. Поворачивая клапан, мы опускаем или поднимаем запорный конус. В закрытом положении конус полностью перекрывает поток. Двигаясь вверх и вниз, конус закрывает поток воды в большей или меньшей степени. Из-за такого принципа работы эти устройства также называют “механическими регуляторами температуры”. Он устанавливается на радиаторы и соединяется с трубами с помощью фитингов, часто обжимных, но существуют различные типы, совместимые с разными типами труб.

Регулирующий клапан может только снизить температуру

Что хорошего в клапане управления радиатором? Он надежен, не страдает от засорения и мелких абразивных частиц в теплоносителе. Это относится к высококачественным изделиям, конус клапана которых изготовлен из металла и тщательно обработан. Их цены не очень высоки, что важно для большой системы отопления. В чем заключается недостаток? Приходится каждый раз вручную менять положение, что делает поддержание постоянной температуры проблематичным. Некоторых это устраивает, других – нет. Для тех, кто хочет иметь постоянную или строго заданную температуру, больше подходят автоматические устройства контроля температуры радиатора.

Автоматическое управление

Автоматический регулятор температуры радиатора хорош тем, что после установки циферблата в нужное положение не требуется много времени, чтобы повернуть и изменить его. Температура радиатора регулируется непрерывно. Недостатком таких систем является значительная стоимость, и чем больше функций, тем дороже будет устройство. Есть еще несколько функций и тонкостей, но о них подробнее ниже.

Регулирование радиаторов с помощью термостатов

На поддерживать постоянную заданную температуру в номере (номерах) используются термостаты или радиаторные термостатырадиаторные термостаты или термостаты для радиаторов. Иногда это устройство может называться “термостатический клапан”, “термостатический вентиль” и т.д. Существует много названий, но речь идет только об одном устройстве. Для ясности следует уточнить, что термостатический клапан и клапан термостата являются нижней частью устройства, а термостатическая головка и термопара – верхней. Все это устройство представляет собой радиаторный термостат или терморегулятор.

Вот как выглядит термостат радиатора

Большинство этих устройств не требуют какого-либо источника питания. Исключение составляют модели с цифровым дисплеем, в которых батарейки вставляются в головку термостата. Однако их замена занимает много времени, а энергопотребление низкое.

Термостат радиатора состоит из двух частей:

• Термостатический клапан (иногда его называют “корпус”, “термостатический клапан”, “термостатический клапан”);
• Термостатическая головка (также называемая “термостатический элемент”, “термопара”, “термостатическая головка”).

Сам клапан (корпус) изготавливается из металла, обычно из латуни или бронзы. Конструкция аналогична конструкции ручного клапана. Большинство компаний стандартизируют нижнюю часть термостата радиатора. Это означает, что на один корпус можно установить головку любого типа и любого производителя. Поясним: один термостатический клапан может быть оснащен ручным, механическим и автоматическим термостатами. Это очень удобное решение. Если вы хотите изменить способ регулирования, вам не обязательно покупать все устройство целиком. Вы просто подключаете другой термостатический элемент и все.

Единственное различие между ручным и автоматическим термостатом заключается во вставленной термостатической головке.

Автоматический регулятор отличается принципом работы на запорном клапане. В ручном регуляторе его положение изменяется поворотом ручки; автоматические модели обычно имеют сильфон, который действует на пружинный механизм. Электронные регуляторы имеют процессор, который управляет всем.

Сильфон является основной частью термоголовки (термопары). Это небольшой герметичный цилиндр, содержащий жидкость или газ. И у жидкостей, и у газов есть одна общая черта: их объем сильно зависит от температуры. При нагревании они значительно увеличивают свой объем, растягивая цилиндр-силикон. Это давит на пружину, сильнее перекрывая поток охлаждающей жидкости. При охлаждении объем газа/жидкости уменьшается, пружина поднимается, поток охлаждающей жидкости увеличивается, и происходит повторный нагрев. Этот механизм, в зависимости от калибровки, позволяет поддерживать заданную температуру с точностью до 1 оС.

Посмотрите видео, чтобы узнать, как работает термостат.

Термостат радиатора может быть:

• с ручным регулированием температуры;
• автоматический;
  • со встроенным датчиком температуры;
  • Пульт дистанционного управления (проводной).

  Существуют также специальные модели для однотрубных и двухтрубных систем, с различными металлическими корпусами. Подробнее о радиаторных термостатах вы можете прочитать здесь.

  Использование трехходовых клапанов

  Трехходовой клапан редко используется для регулирования температуры радиатора. Они выполняют несколько иные функции. Но в принципе это возможно.



  Установив трехходовой клапан на стороне подачи, можно также регулировать температуру теплоносителя.

  Трехходовой клапан устанавливается на байпасном соединении с подающей трубой радиатора. Он должен быть оснащен термостатической головкой (типа, описанного выше) для стабилизации температуры теплоносителя. Если температура на головке трехходового клапана поднимается выше заданной, подача теплоносителя в радиатор перекрывается. Все течет через байпас. После остывания клапан работает в обратном направлении, и радиатор снова нагревается. Этот тип соединения используется в однотрубных системах, часто с вертикальной разводкой.

  Радиаторы отопления можно регулировать с помощью различных устройств, но правильным способом является использование специальной регулирующей арматуры. Это ручные регуляторы (краны) и автоматические – термостаты, в некоторых вариантах может использоваться трехходовой клапан с термостатической головкой.

  Что следует использовать в этом случае? В многоэтажных квартирах с центральным отоплением предпочтительнее использовать трехходовой клапан и регулирующие краны. Это связано с тем, что зазор термостатов к теплоносителю не очень широкий, и в случае присутствия в теплоносителе посторонних тел они быстро блокируются. Поэтому они рекомендуются для индивидуальных систем отопления.

  Если вы действительно хотите иметь в своей квартире автоматическое управление радиатором, вы можете поместить фильтр перед термостатом. Это остановит большинство загрязнений, но вам придется регулярно промывать его. Если вы чувствуете, что радиатор стал слишком холодным, проверьте фильтр.

  В частных домах регулировать радиаторы просто: делайте то, что лучше для вас.

  Балансировка системы отопления в частном доме: Как распределить тепло по комнатам?

  Чтобы ваша система отопления работала правильно, необходимо ее сбалансировать. Эта процедура не только повысит ваш комфорт, но и поможет сэкономить на расходах на отопление.



  Балансировка системы отопления в отдельно стоящем доме часто является необходимой процедурой. Как правило, это необходимо сделать во время первоначальной установки. Однако иногда домовладельцам везет, и даже пропуск этой операции не влияет на качество отопления в доме.

  Балансировка системы отопления

  • Симптомы неисправности
  • Необходимые инструменты
  • Работа с однотрубной или двухтрубной системой
  • Работа с лучистым соединением и напольным отоплением

  Однако бывают и другие ситуации. Например, если, зайдя в самую дальнюю от котельной комнату, вы заметите, что там значительно холоднее, чем в остальных, это повод задуматься о равномерности распределения теплоносителя.

  Дело в том, что любая жидкость, согласно одному из основных законов гидравлики, предпочитает идти по пути наименьшего сопротивления. Если вы позволите теплоносителю течь так, как вам хочется, он не позаботится о том, чтобы равномерно нагреть все радиаторы в доме. Вот почему часто требуется балансировка.

  Симптомы неисправности

  Стоит сразу сказать, что ради любви к искусству не стоит увлекаться арматурой. У многих технических специалистов есть любимая поговорка: “Это работает – не трогайте это”. Это может быть применимо и в данном случае. Если вы не заметили никаких негативных симптомов в работе вашей системы отопления, позвольте ей работать в текущем режиме. Если поворачивать краны бессистемно, то можно, наоборот, все разбалансировать, и вам придется это исправлять.

  Давайте рассмотрим эти явления, которые являются очевидными признаками дисбаланса:

  • Перепады комнатной температуры. Как уже упоминалось выше, при плохой балансировке или ее отсутствии в одних помещениях будет намного холоднее, чем в других. В помещениях, расположенных ближе всего к котлу, будет душно, а в самых отдаленных – холодно;
  • один из радиаторов постоянно пузырится. Этот шум указывает на нарушение потока теплоносителя;
  • Стяжка пола не обеспечивает равномерный прогрев помещения.

  Если вы только что установили новую систему отопления, она априори требует балансировки, независимо от каких-либо признаков.

  Обратите внимание, что не все проблемы с системой отопления вызваны балансировкой. Напротив, есть случаи, когда проводить эту операцию абсолютно бессмысленно:

  • система слишком горячая;
  • утечка;
  • засорение;
  • Неисправность расширительного бака.

  Все эти факторы могут привести к неравномерному нагреву. Балансировка не поможет. Необходимо устранить причину неисправности. Например, для борьбы с воздушными засорами используйте краны Mevsko, которые обычно устанавливаются на радиаторах. Используя их, вы можете быстро и легко выгнать воздух из тех мест, где его быть не должно. Как только воздушная пробка будет устранена, поток восстановится.

  Что касается других причин, то здесь все очевидно. Устраните утечку (или замените поврежденный компонент на новый), устраните засор и отремонтируйте расширительный бак (проблема обычно заключается в треснувшей мембране). Только после этого, если все еще существуют проблемы с распределением теплоносителя, можно проводить балансировку.

  Если вы живете в многоквартирном доме, вопрос о том, как сбалансировать систему, не стоит. Наоборот, не стоит вмешиваться, потому что любое неправильное действие негативно скажется не только на вашей квартире, но и на ваших соседях. Если вы заметили проблемы с отоплением в таком доме, вам следует обратиться в управляющую компанию – они несут полную ответственность за разрешение подобных ситуаций.

  Что касается частного дома с автономной системой отопления, то некоторые владельцы считают, что можно просто регулировать поток теплоносителя в радиаторах с помощью обычных запорных шаровых кранов. В действительности это не так.

  То есть, если открыть такой кран только наполовину, объем поступающей жидкости естественным образом уменьшится, тем самым изменив температуру в помещении. Но вскоре возникают проблемы с запорными устройствами. Шаровой кран не предназначен для таких манипуляций; принципы его работы просты: он должен быть либо полностью открыт, либо полностью закрыт. Любые полумеры приведут к ухудшению его работы, а затем и к полному отказу.

  Поэтому балансировку следует проводить, как говорится, с умом. А как это сделать, мы сейчас подробно расскажем.

  Основные инструменты

  Если вы спросите сантехника, какой прибор понадобится для балансировки, то, скорее всего, услышите о тепловизоре. Он используется для определения степени нагрева всех компонентов системы отопления. Однако стоимость такой “машины” довольно высока. Нет смысла покупать устройство ради одной операции. На самом деле, вы можете попробовать взять его в аренду, если сможете найти. Но давайте попробуем обойтись более простыми и доступными средствами.

  Например, достаточно следующих элементов:

  • Электронный контактный термометр. Необходим для измерения температуры нагрева отопительного оборудования;
  • Отвертка;
  • Шестигранный гаечный ключ, который используется для поворота штока балансировочного клапана;
  • бумага и маркер или карандаш.

  В идеале должна быть доступна электрическая схема, по которой была спроектирована система отопления. Часто, однако, отсутствует проектная документация, потому что установка была выполнена на основе импровизированных эскизов и практически “на коленке”.

  В этом случае вам придется восполнить недостающее. Вам следует хотя бы сделать набросок на бумаге того, как расположены все компоненты системы отопления. На этом плане должно быть указано, в каком порядке радиаторы подключены к контуру и на каком расстоянии от котельной.

  Вторым подготовительным мероприятием является промывка экрана, расположенного на входе в отопительный котел. Затем нагрейте нагреватель до максимальной мощности. Как правило, температура теплоносителя должна быть около 80 градусов. Этот процесс не зависит от того, какая погода на улице – в любом случае его необходимо предварительно разогреть.

  Работа с однотрубными и двухтрубными системами



  Стоит сразу отметить, что процедура балансировки отличается в зависимости от системы, с которой вы работаете. Процедура одинакова для однотрубных и двухтрубных систем, и отличается для коллекторных систем и систем напольного отопления. Давайте начнем с первого из них.

  Процедура проста. Сначала измерьте текущую температуру всех радиаторов. При обнаружении критической разницы значений гармония достигается путем регулировки потока с помощью специальных балансировочных кранов, расположенных на входе в охладитель. Процедура выполняется следующим образом, шаг за шагом.

  1. После того, как котел нагреет теплоноситель до максимально возможной температуры, откройте все клапаны, отвечающие за регулирование тока.
  2. Измерьте температуру жидкости на выходе из котла. Для этого подключите электронный контактный термометр к розетке, соединяющей трубу, ведущую к радиаторам и другому отопительному оборудованию, с радиатором.
  3. Подойдите к радиатору, расположенному ближе всего к котельной. В свою очередь, поместите термометр на трубы, ведущие в теплоноситель и выходящие из него. В идеале разница температур между входом и выходом не должна превышать 10 градусов. Если это значение в норме, то проблем с данным кулером нет.
  4. Проверьте каждый радиатор точно так же, как описано в пункте 3. Не забудьте записать свои выводы.
  5. Теперь сравните значения, полученные на входной трубе первого радиатора и последнего радиатора в контуре. Если разница в пределах двух градусов, закройте балансировочные клапаны на первой паре радиаторов на пол-оборота или на полный оборот. Затем измерьте еще раз.
  6. Когда между первым и последним радиатором будет достигнута разница в три-семь градусов, снова закройте вентили на первых двух радиаторах, на этот раз на 50-70%. Проделайте то же самое с радиаторами в середине контура, но на 30-40 процентов. Не прикасайтесь к радиаторам, которыми укомплектована система.
  7. После всех этих процедур подождите полчаса. За это время радиаторы прогреются до новых настроек. Измерьте еще раз. Если разница между первым и последним радиатором составляет 2-3 градуса, все в норме. Если нет, повторите настройку каждого нагревателя. Клапаны следует закрывать постепенно, на четверть или половину оборота. Когда во всех нагретых радиаторах будет достигнута одинаковая температура, процедура будет завершена.

  Эта процедура идеально подходит для балансировки двухтрубной закрытой системы отопления. Конечно, количество оборотов клапана при регулировке может быть разным – все зависит от конкретного дома. Поэтому не поворачивайте их слишком сильно сразу, лучше делать это постепенно. С помощью терпения и регулярных измерений можно добиться идеального результата.

  В случае однотрубных систем, где к контуру обычно подключается не более четырех радиаторов, они не требуют такого тщательного подхода. Обычно он регулируется путем кратковременного перекрытия подачи воды в радиатор, расположенный ближе всего к отопительному котлу.

  Работа с лучистым распределением и напольным отоплением



  Как упоминалось выше, для распределения коллекторов используется несколько иная процедура. Он подходит как для радиаторов, так и для напольного отопления – как правило, для балансировки всей системы, подключенной к одному устройству.

  Настройка может быть выполнена двумя различными способами. Для первого необходимо наличие ротаметров на коллекторе. Эти элементы имеют форму прозрачных лампочек и являются расходомерами. Вам нужно будет произвести некоторые расчеты, чтобы сбалансировать их. Используется следующая формула:

  Буква G в данном случае означает массовый расход нагретой среды, протекающей через контур. Единицей измерения является кг/ч. Буква Q обозначает количество тепловой энергии, выделяемой отопительным контуром, она измеряется в ваттах. Что касается Δt, то это разница между температурами, полученными на входе в контур и на выходе из него. Расчетное значение для этого параметра составляет 10 градусов.

  Таким образом, можно рассчитать, сколько литров нагретой среды должно проходить через определенный участок контура в минуту. Необходимое количество тепла можно рассчитать, используя стандартные значения. Согласно им, на каждый квадратный метр площади требуется 100 ватт.

  Ниже приведен пример расчета. Предположим, что площадь вашей комнаты составляет 20 м2. Это означает, что для его нагрева необходимо 2 кВт тепловой энергии. Если вы подставите это значение в приведенную выше формулу, то получите следующий результат:

  На расходомерах значения даются в л/мин, поэтому пересчитайте значение, разделив полученный результат на 60. Результат составит примерно 2,87 л/мин.

  После проведения расчетов процедура балансировки выглядит следующим образом.

  1. Заполните и подайте давление в отопительный контур. Отопительный котел можно не включать. Однако циркуляционный насос должен быть включен.
  2. Закройте термостатические клапаны на второй части коллектора, это делается вручную с помощью специальных заглушек.
  3. Теперь откройте первый клапан. Установите соответствующий ротаметр с помощью нижнего кольца – оно должно быть повернуто. Таким образом, устанавливается удельный расход теплоносителя.
  4. После настройки первой группы клапан + расходомер, закройте клапан и перейдите ко второй паре.
  5. Таким образом отрегулируйте поочередно каждый расходомер. Наконец, откройте их все и проверьте, что каждый прибор показывает правильный расход.

  Если ротаметры отсутствуют, процесс осуществляется путем измерения температуры в контурных петлях. Процедура в этом случае будет достаточно громоздкой и трудоемкой.

  Если нам не нужно балансировать напольное отопление, а только радиаторы, подключенные через радиальный коллектор, мы поступаем точно так же. Для уверенности можно ссылаться как на ротаметры коллектора, так и на измерения температуры. Мы уверены, что после прочтения сегодняшней статьи у вас не возникнет проблем с балансировкой. Удачи!

  Если у вас есть вопросы по этой теме, задайте их экспертам и читателям нашего проекта здесь.

  Понравилась ли вам статья? Напишите свое мнение в комментариях.
  Не забудьте подписаться на наш FB:

  Как отрегулировать радиаторы отопления своими руками

  Регулирование радиаторов позволяет не только создать комфортную температуру в помещении, но и сэкономить на отоплении. Это особенно актуально, когда счета за отопление рассчитываются по счетчикам. Мы расскажем вам, как самостоятельно регулировать радиаторы с помощью термостата, и дадим подробные инструкции по его установке.



  Способы увеличения тепловой мощности вашего радиатора

  Мощность радиаторов не всегда определяет микроклимат в помещении. Даже если радиаторы правильно подобраны по размеру, в процессе установки могут возникнуть неисправности, снижающие теплоотдачу.



  Некоторые способы улучшения отопления

  • Замена оборудования на более эффективное;
  • Увеличение количества секций;
  • Реконструкция системы путем изменения электрической схемы на более эффективную.

  Но сначала постарайтесь устранить мелкие неисправности, чтобы повысить эффективность работы холодильника менее радикальными и дорогостоящими методами.

  Возможные неисправности

  Тепловая эффективность радиатора может быть снижена в результате:



  • засорение трубопроводов охлаждающей жидкости или запорных клапанов;
  • образование воздушных карманов;
  • изменения в электросети, вызванные соседями;
  • неправильно установленные уплотнительные колпачки;
  • разрыв клапана.



  В любом случае, прежде чем приступать к капитальному ремонту, проверьте систему на наличие неисправностей и постарайтесь их устранить:

  • Продуйте радиатор;
  • Промойте радиатор;
  • переключить кран.

  Только после этого, если хорошая теплоотдача не восстановлена, можно приступать к другим ремонтным работам.

  Как установить температуру радиаторов

  Если радиаторы греют хорошо, но в помещении слишком тепло, следует отрегулировать подачу теплоносителя. Перегрев не только влияет на самочувствие людей, но и приводит к трате энергии. Чтобы спастись от жары, жители открывают окна и балконные двери, отапливая помещения снаружи за свой счет.



  Оптимальная температура составляет около 20°C в жилых комнатах и ±18°C в коридорах и холлах нежилых помещений.

  Существует несколько способов поддержания заданного значения:

  • Изменение температуры теплоносителя, что возможно только при индивидуальном отоплении;
  • Уменьшение теплового потока к радиаторам с помощью регулирующих устройств.

  Последний способ популярен в квартирах с центральным отоплением, так как вы можете создать для себя комфортные условия независимо от работы ТЭЦ или котельной.

  Устройства управления

  Это механические клапаны или автоматические устройства, с помощью которых можно изменять теплоотдачу радиатора. Их можно устанавливать как на отдельные радиаторы, так и на группы радиаторов.

  Шаровые краны.

  Они используются для открытия или перекрытия подачи теплоносителя. Они устанавливаются в связи с байпасами перед радиаторами или целыми секциями системы отопления.



  Шаровой кран состоит из корпуса с внутренней металлической сферой. Внутри него имеется отверстие, которое в открытом положении не перекрывает поток жидкости. Когда клапан закрыт, шар поворачивается в глухую сторону и закрывает отверстие.



  Шаровой кран может работать и в промежуточном положении, но оставлять его надолго в полуоткрытом положении нежелательно. Высокая температура теплоносителя может привести к прилипанию шарика к стенкам и его повреждению.

  Игольчатые клапаны

  Клапаны такой конструкции могут плавно регулировать поток жидкости, что напрямую влияет на температуру в радиаторе. Формованный корпус содержит конусообразный стержень, приводимый в движение рукояткой. При повороте ручки игла перемещается в канале, закрывая или открывая проход. Наконечник может быть невращающимся, сферическим, с мягкой насадкой для более плавной регулировки.



  Игольчатые клапаны могут управляться вручную или автоматически. Дополнительно они оснащены датчиками температуры и электрическим приводом.

  Механический термостат

  Термостат регулирует и постоянно поддерживает заданную температуру внутри радиатора. Он состоит из механического клапана, который подключается к подающей трубе. Термостатическая головка, расположенная в верхней части прибора, используется для установки желаемой температуры.



  Термостатическая головка является термочувствительным элементом. Внутри него находится гибкий цилиндрический сильфон, заполненный газом или жидкостью с высоким коэффициентом теплового расширения. Нагреваясь, он увеличивает свой объем и перемещает шток, тем самым уменьшая зазор в трубе. Интенсивность потока уменьшается, и радиатор охлаждается.



  Механические термостаты позволяют регулировать климат в помещении без постоянного контроля со стороны человека. Заданное значение будет поддерживаться автоматически. Основным условием длительного срока службы клапана является то, что в системе должен циркулировать высококачественный антифриз или очищенная вода, так как устройство чувствительно к загрязнениям.

  Автоматический терморегулятор с дистанционным датчиком

  Такие устройства состоят из двух частей – механической термостатической головки и датчика температуры, которые соединены тонкой капиллярной трубкой длиной 1-10 м. Капиллярный механический датчик температуры используется для поддержания заданной температуры в рабочем диапазоне от 30 до 90 °C. Он может использоваться как для приведения в действие клапана, так и для включения/выключения циркуляционного насоса.



  Электронный термостат

  Это современные устройства, позволяющие создавать благоприятную температуру в помещении с помощью микропроцессора, встроенного в термостатическую головку. Они работают от батареек и имеют два режима управления:

  • Стандартный – температура поддерживается на постоянном уровне, который можно установить с помощью сенсорных кнопок или радиоканала.
  • В программируемом режиме датчик регулирует температуру в зависимости от часов и дней недели, а температурный график задается с помощью радиопульта дистанционного управления или различных приложений со смартфона, планшета или компьютера.



  Автоматические сенсорные термостаты помогают снизить нагрузку на систему отопления, сэкономить на отоплении во время отсутствия хозяев и сделать условия в каждом помещении максимально комфортными.

  Особенности регулирования чугунных нагревательных смесителей

  Коммунальные компании часто грешат тем, что устанавливают одну стандартную температуру теплоносителя на весь отопительный сезон. Морозы могут наступать гораздо позже, возможны зимние оттепели, а весна часто приходит раньше срока. Все это время жители квартир страдают от невыносимой жары.



  В старых многоквартирных домах радиаторы обычно изготавливаются из чугуна. Чтобы избавить себя от боли, вы можете модернизировать систему, установив термостат на каждый радиатор или группу радиаторов.



  Автоматические термостаты для чугунных радиаторов не выпускаются. Они дают большой запас на ошибку, поскольку чугун очень медленно реагирует на изменения температуры теплоносителя. Этот материал обладает высокой тепловой инерцией – после нагрева ему требуется много времени для остывания. Поэтому для регулирования радиаторов лучше всего использовать механические термостатические регуляторы с ручной настройкой.



  Регулирующие краны могут быть установлены не только на подаче, но и на обратке. В однотрубной системе устанавливается байпас с клапанами для слива теплоносителя. Если вмешаться в работу отопления невозможно, температуру в помещении придется снижать другим способом – защищать изоляционными каналами или экранами.

  Как установить термостат на радиатор: пошаговая инструкция

  • Пластиковая труба диаметром 20 мм;
  • 2 тройника с резьбой 1/2″;
  • 6 металлопластиковых компрессионных фитингов-американцев;
  • термостат;
  • шаровой кран.

  Ослабьте накидную гайку разводным ключом и снимите старую обмотку.



  Очистите резьбу пробки так, чтобы соединение между радиатором и трубой было хорошо видно.



  Проделайте то же самое с нижним соединением. Чтобы облегчить установку, снимите радиатор и положите его на ровную горизонтальную поверхность. Удерживайте патрубок радиатора одним гаечным ключом, а другим открутите трубу.



  Затем вычистите старую прокладку из отверстия, например, отверткой.



  Теперь установите байпас с термостатом и шаровым клапаном. Смажьте резьбу компрессионного фитинга силиконовым герметиком так, чтобы он заполнил все щели.



  Возьмите 2 тройника и 2 фитинга и свинтите их вместе.



  Прикрутите термостат и шаровой клапан к фитингу.



  Вставьте переходные элементы “металл-металл” в тройник. У вас должен быть такой узел.



  Прикрутите его к радиатору.



  Повторите действия с нижним соединением.



  Для байпаса отрежьте кусок металлопластиковой трубы необходимой длины после снятия гаек с компрессионных фитингов и измерения расстояния.



  Откалибруйте края, т.е. снимите фаску с помощью калибратора.



  Наденьте гайку и компрессионное кольцо на трубу и подсоедините к шаровому крану и термостату.



  Проделайте то же самое с другим концом трубы. Перемычка (байпас) теперь на месте. Подсоедините его к радиатору.



  Подвесьте радиатор к старому фитингу и подсоедините его к стояку. Подготовьте для этого 2 пластиковые трубы. Не забудьте измерить длину сверху и снизу – они часто отличаются.



  Снимите байпас с радиатора. Вкрутите трубы в верхний и нижний блоки.



  Установите байпас на радиатор, а трубы – на колена стояка. В верхней части находится термостат для отопления.



  В нижней части находится шаровой клапан.



  Затяните гайки с помощью разводного ключа. Теперь радиатор с термостатом можно вводить в эксплуатацию.

  Регулирование радиатора по температуре подачи или обратки

  Чтобы решить проблему перераспределения энергии в системе более глобально, радиатор можно регулировать по подаче или возврату. Теплоноситель направляется от более нагретых секций к менее нагретым с помощью балансировочных клапанов. Такое регулирование интенсивности называется гидравлической балансировкой системы отопления. Все работы, как правило, выполняются специализированными организациями.



  Если в одних квартирах температура составляет +25°C, а в других – менее +15°C, это означает наличие гидравлического дисбаланса (стандартная температура составляет +21°C). Еще один признак неисправной системы – постоянный шум от радиаторов и труб.



  Классический метод балансировки, т.е. изменение настройки котлоагрегата, не дает положительных результатов. Температура теплоносителя, а значит и температура воздуха, либо понижается во всех помещениях, либо повышается. Установка терморегуляторов для всех радиаторов в доме – трудоемкая и дорогостоящая задача.

  Гораздо быстрее и эффективнее установить специальные балансировочные клапаны на трубах длиной более 10 метров и на участках, удаленных от циркуляционного насоса. Они обеспечивают необходимый перепад давления в стояках системы, предотвращая чрезмерную теплоотдачу и направляя ее в зоны дефицита.

  Каждый клапан настраивается индивидуально. Разница давления регулирует изменение открытия клапана. Предварительные гидравлические расчеты выполняются органами планирования. Частные лица не имеют доступа к балансировке, эту работу выполняют только строительные компании.

  Приложение

  Регулирование радиатора поможет достичь комфортной температуры в помещении. Для этого используются термостаты с ручным или автоматическим регулированием. Наиболее продвинутыми являются электронные устройства, которые могут поддерживать заданный температурный режим по часам и дням недели. Для чугунных радиаторов предпочтительны механические клапаны с ручным управлением, так как автоматика неэффективна из-за высокой инерции радиаторов. Вы можете установить термостат своими руками быстро и правильно с помощью нашего пошагового руководства.

• Как установить термостат на радиатор?.
• Термостатическая головка для радиатора: принцип работы.
• Как установить отопительный котел по принципиальной схеме?.
• Давление в системе отопления: каким оно должно быть и как его повысить, если оно падает.
• Подключение коллектора напольного отопления к системе отопления.
• Байпас: что это такое и как его установить.
• Как отрегулировать регулятор давления воды в вашем доме.
• Балансировочный клапан для системы отопления: виды, схемы установки, производители.
• Средства защиты котла от возврата холода.
• Настройка котла Baxi: определение мощности и ее регулировка.
