Технические характеристики эмали ПФ-115 по ГОСТ

Технические характеристики эмали ПФ-115 определяются её химической природой и требованиями ГОСТ 6465-76. Основной показатель — массовая доля нелетучих веществ, которая составляет от 49% до 70%. После полного высыхания покрытие образует глянцевую пленку толщиной 18–23 мкм на один слой. Расход материала варьируется в пределах 100–180 г/м², хотя по некоторым данным для одного слоя он может быть ниже — до 45–55 г/м².

Физико-химические параметры эмали ПФ-115

Для точного подбора состава и планирования работ важно опираться на конкретные цифры. Эмаль представляет собой суспензию пигментов в пентафталевом лаке с добавлением растворителей и сиккатива для ускорения полимеризации.

Параметр	Значение
Основа (связующее)	Пентафталевый лак (ПФ-060)
Время высыхания при +20°C (до отлипа)	4–6 часов
Полное высыхание (до ст. 3)	24–48 часов
Условная вязкость при +20°C	60–120 с
Твердость пленки	0,15–0,35 условных ед.
Адгезия	Не более 1 балла
Степень блеска покрытия	Не менее 50%
Ударная прочность	Не менее 40 см
Эластичность при изгибе	Не более 1 мм

Эксплуатационный диапазон температур для готового покрытия составляет от -50°C до +60°C. Это позволяет использовать краску на объектах, подверженных резким климатическим перепадам. Срок хранения продукта в закрытой заводской таре — 12 месяцев при температуре не ниже -20°C.

Расшифровка маркировки и состав

Название ПФ-115 содержит технический код, понятный профессионалам. Аббревиатура «ПФ» указывает на использование пентафталевого лака в качестве пленкообразующего вещества. Цифра «1» означает пригодность для наружных работ (хотя материал универсален и подходит для интерьеров). Число «15» — это порядковый номер состава, закрепленный за данным типом эмали в рамках государственного стандарта.

Химическая структура меняется в зависимости от выбранного цвета. В белой эмали преобладает диоксид титана (62%), тогда как в серых составах его доля может достигать 75% с добавлением технического углерода (сажи). Примерное процентное соотношение компонентов выглядит так:

• Пентафталевый лак: 40–60%;

• Пигменты: 15–30%;

• Растворители: 10–20%;

• Наполнители и сиккатив: оставшаяся часть.

Применение и расход материала

Эмаль ПФ-115 универсальна. Она защищает металл от коррозии, дерево — от влаги, а бетон и кирпич — от атмосферного воздействия. Её часто применяют для окраски радиаторов отопления, так как она выдерживает нагрев до +60°C. Однако не стоит красить ею шифер: из-за специфики поверхности и перепадов температур покрытие может быстро растрескаться.

Расход сильно зависит от типа основания. На гладком металле уходит меньше состава, в то время как пористые материалы требуют большего объема.

• Металл (с грунтовкой): 120–180 г/м²;

• Дерево: 100–150 г/м²;

• Бетон и штукатурка: 110–160 г/м²;

• Старые покрытия: 130–180 г/м².

При использовании светлых оттенков (белый, желтый) может потребоваться больше слоев для достижения нужной укрывистости. Тёмные пигменты ложатся плотнее и требуют меньше материала.

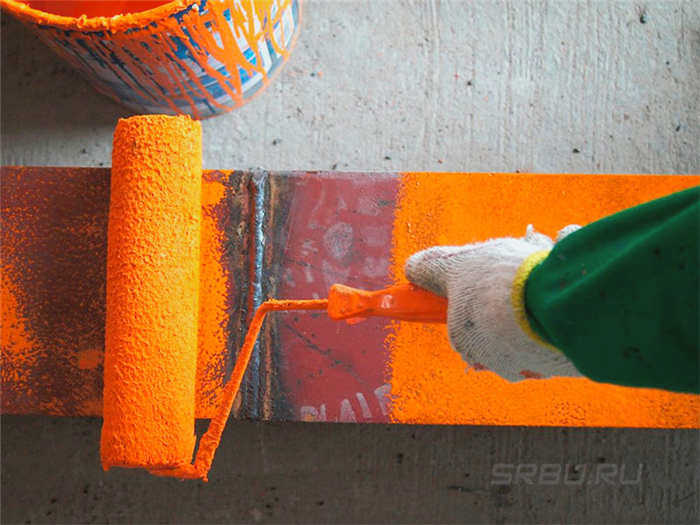

Инструкция по нанесению и разбавлению

Работать с эмалью нужно в проветриваемых помещениях. Она относится к легковоспламеняющимся веществам, поэтому открытый огонь и жидкостные горелки запрещены. Оптимальная температура воздуха для работ — от +5°C до +35°C. При влажности выше 80% процесс сушки затягивается, что может привести к появлению пятен.

Если эмаль слишком густая, её нужно разбавить. Используйте уайт-спирит, сольвент или скипидар (можно смешивать их в пропорции 1:1). Доля растворителя не должна превышать 10–20% от общей массы состава. Для электростатического распыления применяются специальные разбавители РЭ-4В или РЭ-3В.

Подготовка поверхности — залог долговечности. Металл нужно обязательно обезжирить и, если есть ржавчина, обработать преобразователем коррозии. Для металла крайне рекомендуется предварительное грунтование составами ГФ-021 или ВЛ-023. Дерево перед покраской лучше ошкурить и пропитать олифой.

Для получения качественного глянцевого слоя наносите минимум два слоя. Между ними выдерживайте паузу около 24 часов при температуре +20°C. Если требуется ускорить процесс, можно использовать промышленный фен (температура 100–110°C), но не дольше одного часа.

Сравнение: ПФ-115 против ПФ-133

Часто покупатели выбирают между этими двумя марками. Основное различие заключается в визуальном эффекте и назначении. ПФ-115 дает выраженный глянцевый блеск и обладает более высокой атмосферостойкостью, что делает её идеальной для заборов и фасадов.

ПФ-133 чаще выбирают для внутренних работ или окраски радиаторов, так как она формирует полуматовое покрытие без лишних бликов. Цена на ПФ-133 обычно ниже на 10–15%, а расход у неё может быть чуть меньше (80–120 г/м²). При этом техническая основа у обоих продуктов практически идентична.
