Из какой стали делают рифленую арматуру: марки и классы

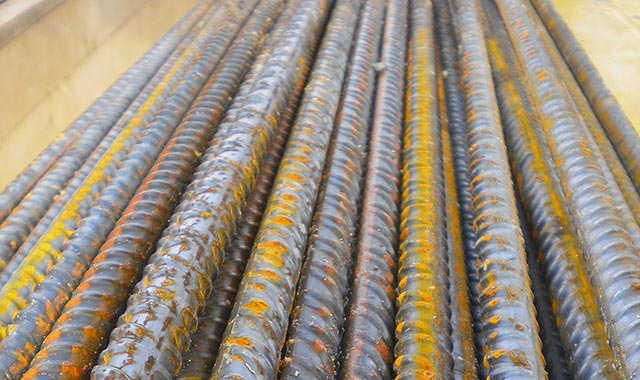

Рифленую арматуру изготавливают из низколегированных и легированных сталей, чтобы обеспечить высокую прочность и надежное сцепление с бетоном. Основными марками для наиболее популярного класса А-III (А400) являются 35ГС и 25Г2С. Для более высокопрочных классов, таких как А-IV (А600), применяются такие сплавы, как 80С или 20ХГ2Ц, а для экстремальных нагрузок класса А-V (А800) используется сталь марки 23ХГ2Г2Ц.

Классификация арматуры по назначению и профилю

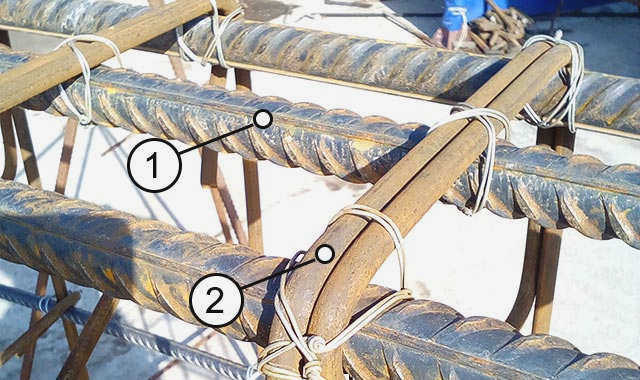

При проектировании железобетонных конструкций важно разделять стержни на рабочие и вспомогательные. Рабочая арматура принимает на себя основную нагрузку, поэтому она обязательно должна иметь периодический (рифленый) профиль. Рельеф увеличивает площадь контакта с бетоном, предотвращая проскальзывание металла внутри конструкции.

Конструктивная или распределительная арматура выполняет иную задачу. Она нужна для равномерного распределения нагрузок в плитах и блоков, а также для компенсации усадки и температурных воздействий. Для этих целей часто используют гладкие стержни класса А-I (А240), изготовленные из углеродистых сталей Ст3кп, Ст3пс или Ст3сп. Гладкий профиль имеет средний уровень адгезии к бетону, поэтому он подходит только для монтажных целей: удержания каркаса в проектном положении или создания поперечных связей (хомутов).

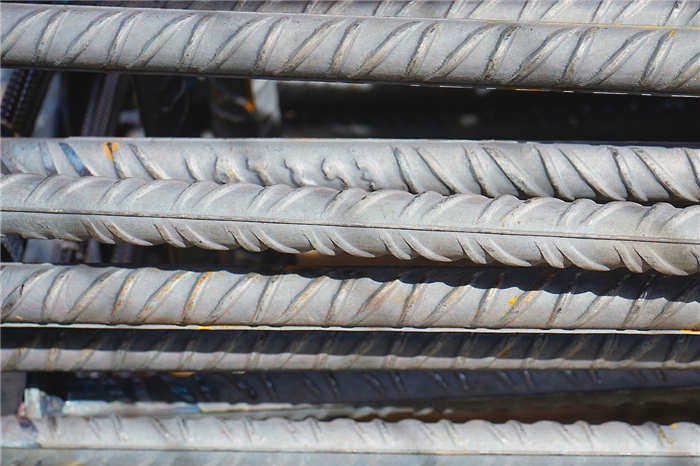

Рифление на стержнях может принимать различные формы:

• кольцевое;

• серповидное;

• смешанное.

Технологические особенности производства

Метод получения проката напрямую влияет на его физико-механические свойства и сферу применения. Прокат диаметром до 8 мм часто производят способом холодной прокатки или волочения катанки без нагрева. Такой металл отличается высоким качеством поверхности и отличной свариваемостью, что делает его подходящим для декоративных элементов или малых архитектурных форм.

Для производства массивных стержней диаметром от 6 до 80 мм используют горячую прокатку. Заготовки нагревают и пропускают через систему калиброванных валков. Горячекатаный прокат обладает высокой прочностью, что необходимо для возведения высоконагруженных элементов зданий и мостов. В процессе производства допускается дополнительное упрочнение путем термомеханической обработки или вытяжки.

Сравнительные характеристики классов арматуры

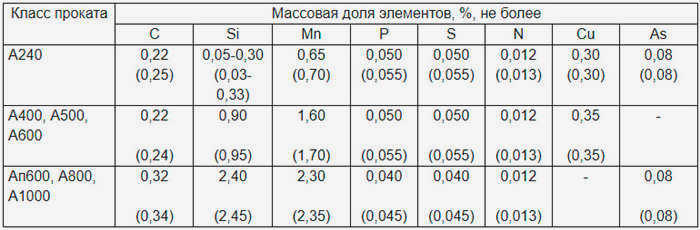

Выбор конкретной марки стали диктуется требуемым пределом текучести — значением нагрузки, при которой металл начинает необратимо деформироваться. Чем выше класс, тем больше легирующих элементов (марганца, кремния, хрома) добавляют в сплав.

Ниже приведены ключевые параметры популярных классов арматуры:

Класс арматуры	Марка стали	Профиль	Предел текучести (МПа)	Удлинение (%)
А-I (А240)	Ст3кп, Ст3пс	Гладкий	240	25
А-III (А400/А500С)	25Г2С, 35ГС	Рифленый	400–500	14
А-IV (А600)	80С, 20ХГ2Ц	Рифленый	600	6
А-V (А800)	23ХГ2Г2Ц	Рифленый	800	7

Обратите внимание на маркировку «С» в названии класса, например, А500С. Эта буква указывает на повышенную свариваемость стали. Использование такой арматуры критически важно при монолитном строительстве, так как она позволяет варить сетки и каркасы непосредственно на объекте без риска потери прочности соединения.

Выбор материала в зависимости от условий эксплуатации

При подборе стали инженеры учитывают не только нагрузки, но и внешнюю среду. Если конструкция будет работать в условиях агрессивной среды (морская вода или химические выбросы), требуется арматура с повышенной коррозионной стойкостью. Достигается это добавлением хрома и вольфрама.

Климатический фактор также определяет марку сплава. Для регионов с экстремально низкими температурами подбирают стали с высокой вязкостью, чтобы избежать хрупкого разрушения металла при морозе. Например, сталь марки 18Г2С сохраняет надежность даже при температурах до −60 °C.

Вес арматурного стержня зависит от его диаметра и плотности стали, которая составляет 7850 кг/м³. При расчетах важно учитывать, что для ответственных объектов (мосты, дамбы) применяют только напрягаемую рабочую арматуру, способную выдерживать длительные статические нагрузки. Для обычных фундаментов частных домов достаточно использовать ненапрягаемую арматуру классов А-III или А-V.
