Из чего состоит ПВХ окно: основные элементы конструкции

Пластиковое окно ПВХ представляет собой сложную инженерную систему, состоящую из нескольких ключевых модулей: рамы, створки, стеклопакета, фурнитуры и монтажных элементов. Каждый компонент выполняет свою задачу, от удержания конструкции до обеспечения герметичности и теплоизоляции.

Основные элементы конструкции окна

Любое окно начинается с каркаса. Рама — это неподвижная часть конструкции, которая жестко фиксируется в оконном проеме. Она изготавливается из ПВХ-профиля, который внутри разделен на несколько изолированных полостей или камер. Чем больше этих камер, тем выше теплозащита и звукоизоляция изделия.

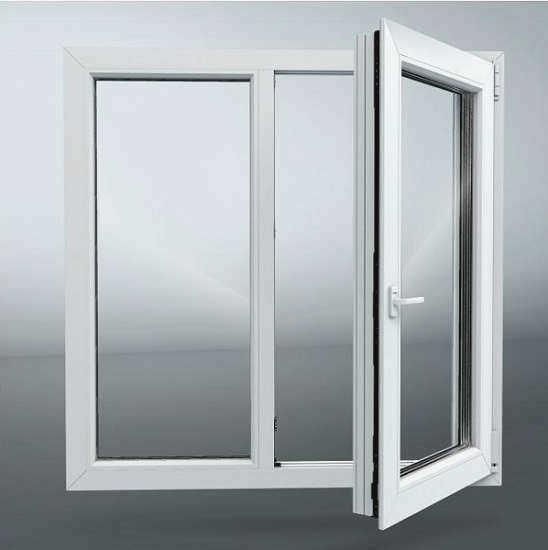

Створка является подвижной частью окна. Она также создается из многокамерного профиля и может быть поворотной, откидной или комбинированной (поворотно-откидной). В конструкциях с несколькими створками для разделения проема используется импост — вертикальная или горизонтальная перекладина из ПВХ-профиля. Импост повышает общую жесткость рамы и служит опорой для створок.

Стеклопакет заполняет пространство внутри рамы или створки. Это многослойная конструкция, где между листами стекла находятся воздушные прослойки.

• Однокамерный стеклопакет состоит из двух стекол. Он подходит для нежилых помещений или южных регионов.

• Двухкамерный вариант включает три стекла и является универсальным решением для квартир.

• Трехкамерные системы из четырех стекол применяются в условиях Крайнего Севера.

Для фиксации стеклопакета в профиле используются штапики. Это специальные планки с прорезиненным основанием, которые обеспечивают надежное крепление и герметичность стыков. Чтобы окно не пропускало влагу и холодный воздух, по всему периметру примыкания створки к раме устанавливаются уплотнители из резины, силикона или EPDM-материала.

Устройство ПВХ профиля и армирование

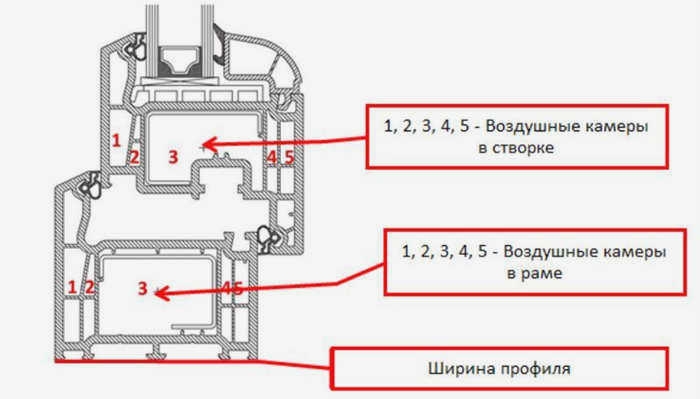

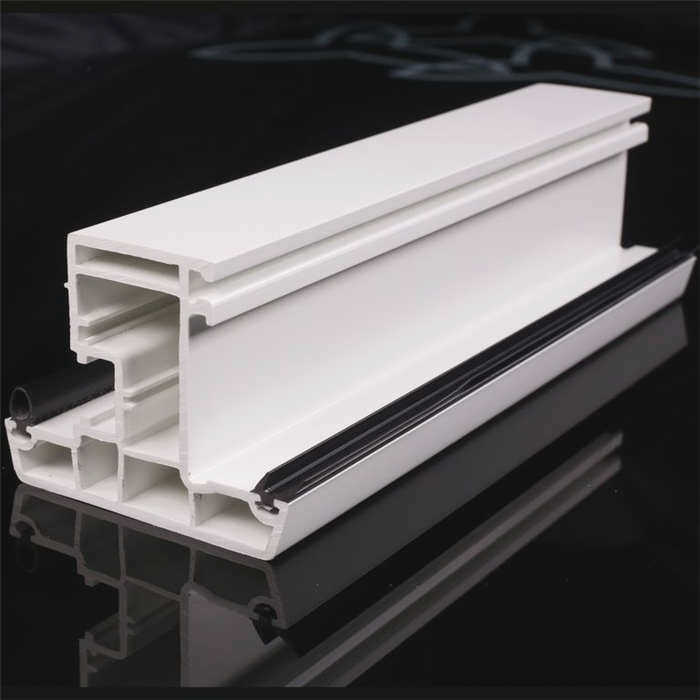

Внешне пластиковый профиль кажется монолитным бруском, но внутри он имеет сложную структуру. Чтобы окно не деформировалось от ветра и веса стеклопакета, в него обязательно вставляется металлический каркас из оцинкованной стали. Этот элемент называют армированием. Толщина стальной вставки обычно составляет от 1,5 мм. Без металлического усиления ПВХ-профиль не сможет держать нагрузку и быстро потеряет геометрию.

Ширина профиля напрямую определяет класс окна:

• 60 мм — эконом-класс для балконов или неотапливаемых помещений.

• 70 мм — стандартный вариант для жилых квартир.

• 80 мм и выше — премиум-сегмент для частных домов и панорамного остекления.

При выборе всегда учитывайте соотношение ширины к количеству камер. Оптимальными считаются пропорции 60/4, 71/5 или 84/6. Большое количество камер не имеет смысла при узком профиле, так как лишние перегородки создают «мостики холода».

Фурнитура и механизмы работы

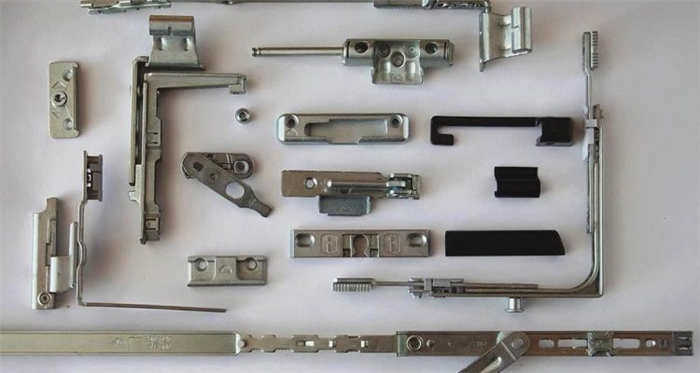

Фурнитура — это совокупность всех подвижных деталей, которые позволяют управлять окном. Она обеспечивает плавное открывание, надежную фиксацию в закрытом состоянии и защиту от взлома.

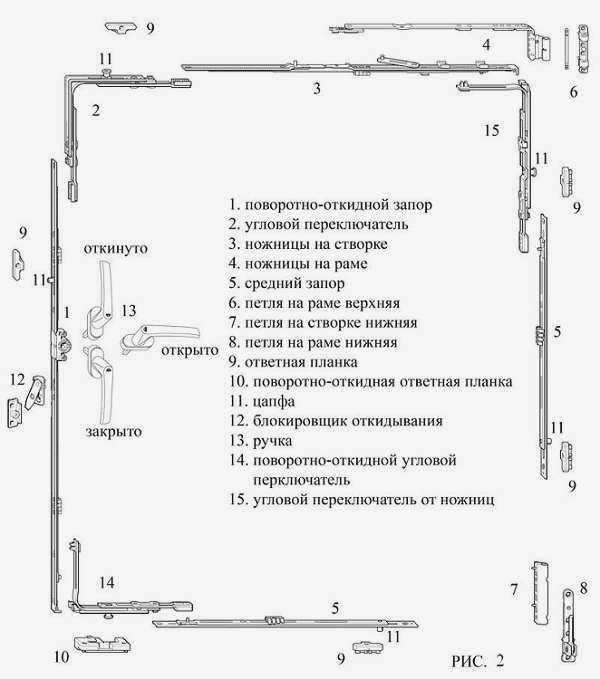

В состав фурнитуры входят:

1. Оконная ручка для управления положением створки.

2. Петли (верхние и нижние), на которых держится подвижная часть.

3. Запорные механизмы (цапфы и ответные планки), которые прижимают створку к раме.

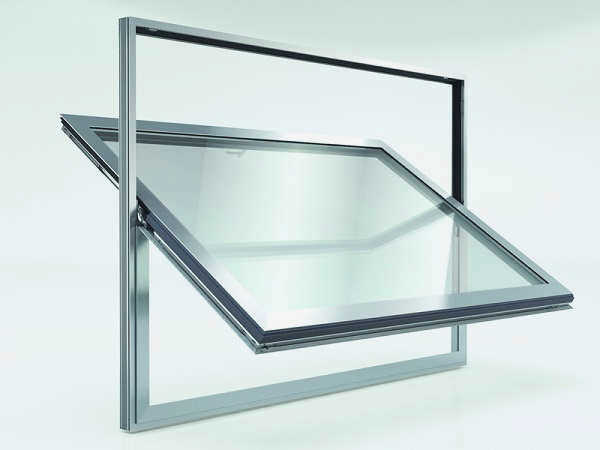

4. Ножницы, отвечающие за режим микропроветривания в откидной позиции.

Качественная фурнитура работает почти бесшумно. Если ручка поворачивается с трудом или окно самопроизвольно открывается от сквозняка, это признак износа механизмов или неправильной регулировки цапф.

Монтажные детали и аксессуары

После установки рамы в проеме остаются технические узлы, которые необходимо закрыть для защиты монтажного шва. Откосные планки маскируют стык стены и окна, защищая герметик от ультрафиолета. С внешней стороны устанавливается отлив — металлическая пластина, которая отводит дождевую воду от фасада здания.

Внутри помещения под рамой крепится подоконник из ПВХ или искусственного камня. Важно выбирать его ширину так, чтобы он не перекрывал поток теплого воздуха от радиатора отопления. В нижней части рамы также находится подставочный профиль. Он служит базой для крепления подоконника и отлива, а также создает дополнительный изоляционный слой вместе с монтажной пеной.

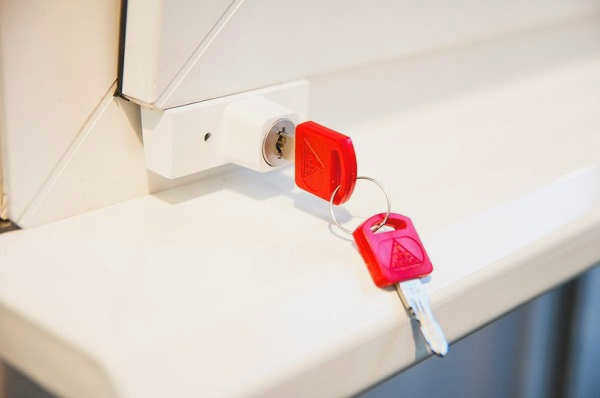

Для повышения комфорта можно дополнить конструкцию аксессуарами. Москитная сетка защищает от насекомых, а детский замок блокирует ручку в определенном положении. Если в помещении душно, помогут вентиляционные клапаны или система микропроветривания, которые обеспечивают приток воздуха без создания сильных сквозняков.
