Из чего состоит канализационный колодец: устройство и элементы

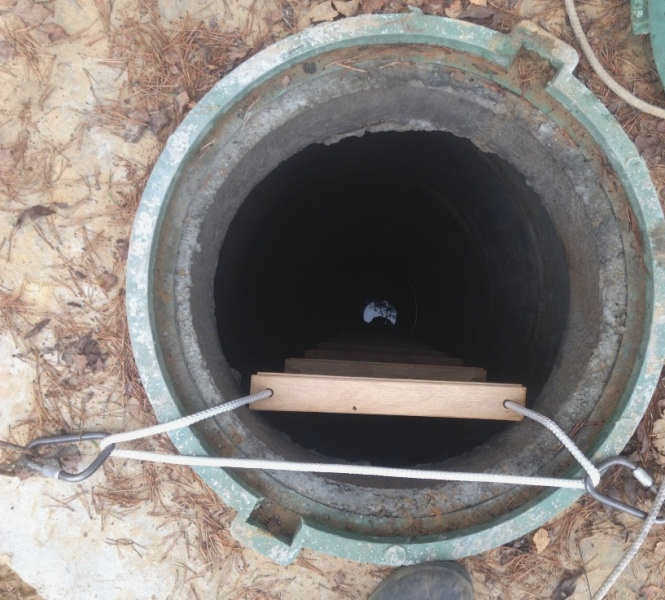

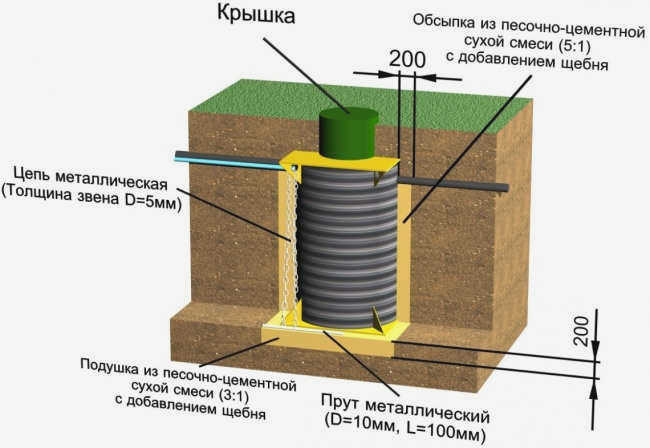

Канализационный колодец представляет собой вертикальную шахту, которая служит узлом для обслуживания подземных коммуникаций. Конструкция включает в себя пять ключевых элементов: основание (днище), ствол (рабочая камера), лоток (желоб), горловину и крышку с люком. Для безопасного доступа персонала внутрь шахты дополнительно монтируются лестницы или металлические скобы.

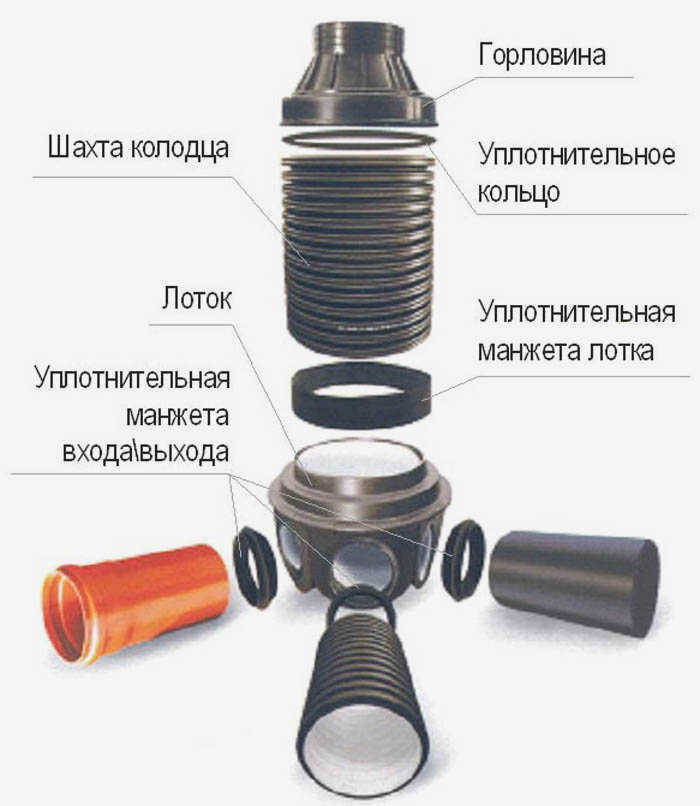

Устройство канализационного колодца: основные компоненты

Каждый элемент выполняет строго определенную техническую задачу в рамках системы водоотведения, обеспечивающей бесперебойный поток сточных вод. Если рассматривать внутреннюю структуру сооружения, то она состоит из следующих частей:

Основание или днище. В герметичных накопительных моделях это монолитная плита. Для фильтрующих колодец не имеет сплошного дна; вместо него создается многослойный дренаж из песка, щебня или гравия толщиной не менее 1 метра.

Ствол шахты. Это основная рабочая камера. Она служит для сбора жидкости, проведения осмотра или ремонта труб. При проектировании важно соблюдать пропорции: если используются трубы диаметром до 0,3 м, оптимально устанавливать круглый колодец диаметром 1 м (при этом диаметр самой рабочей камеры должен быть не менее 0,7 м). Если же قطر трубопровода превышает 0,3 м, специалисты рекомендуют использовать прямоугольные железобетонные конструкции с диаметром дна около 1 м.

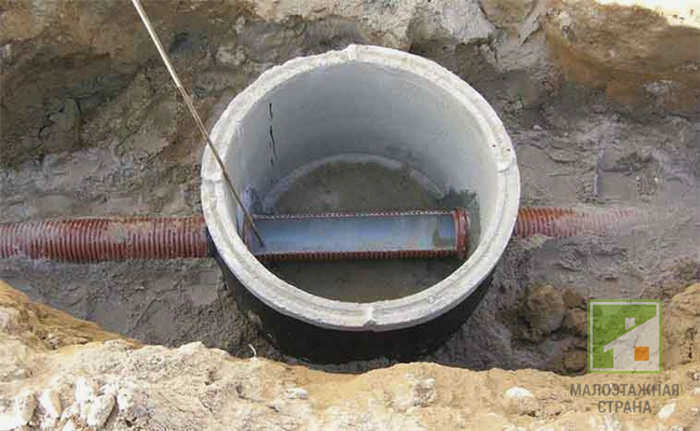

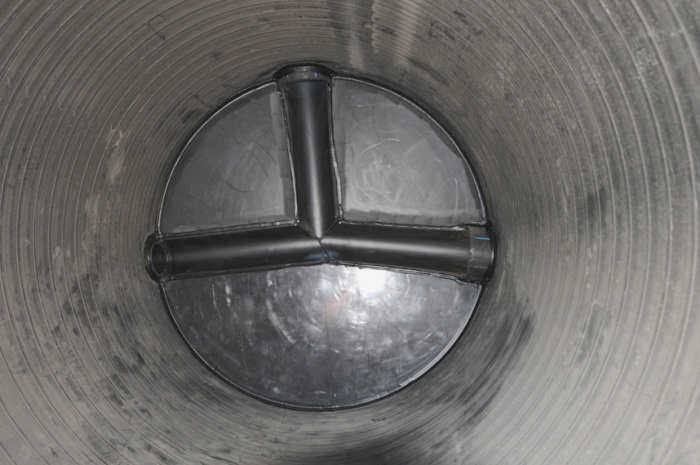

Лоток или желоб. Важнейшие элементы системы, управляющие движением жидкости. Лоток представляет собой канал в нижней части шахты, который повторяет форму и направление трубы. Правильный профиль лотка предотвращает заиливание и обеспечивает плавное движение потока сточных вод. При поворотах угол изгиба желоба должен быть не менее 90° и иметь плавное закругление.

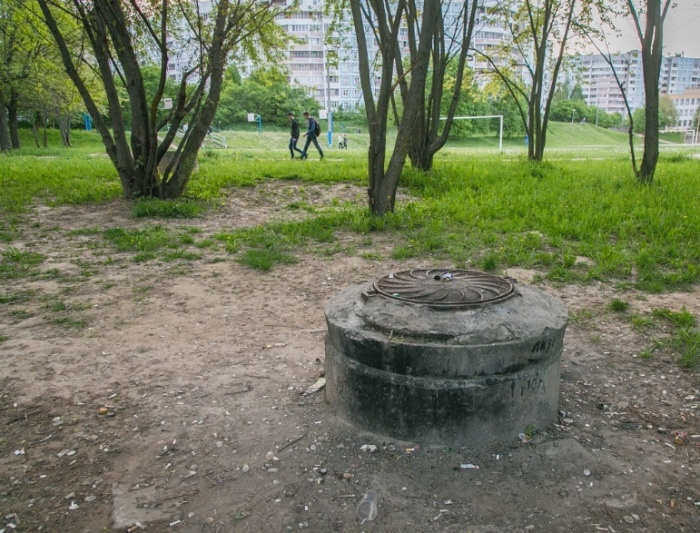

Горловина. Верхняя часть конструкции, соединяющая рабочую камеру с уровнем земли. Она часто имеет сужающуюся форму для удобства монтажа крышки.

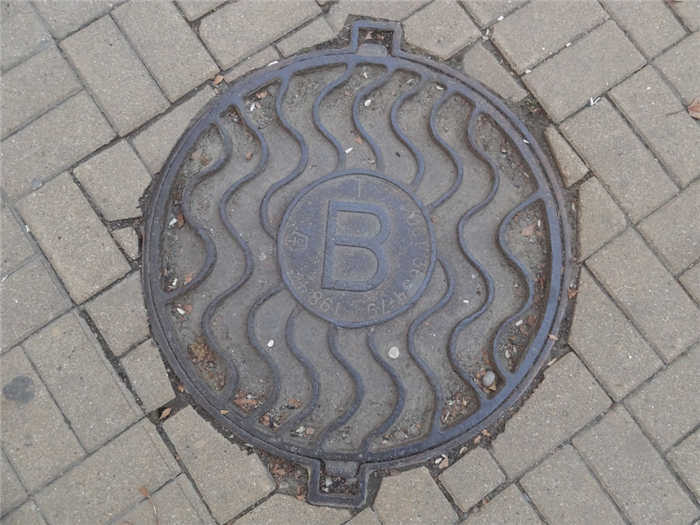

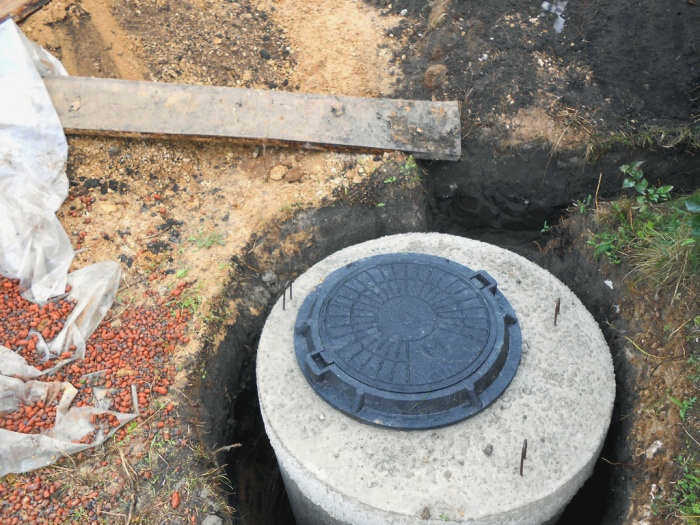

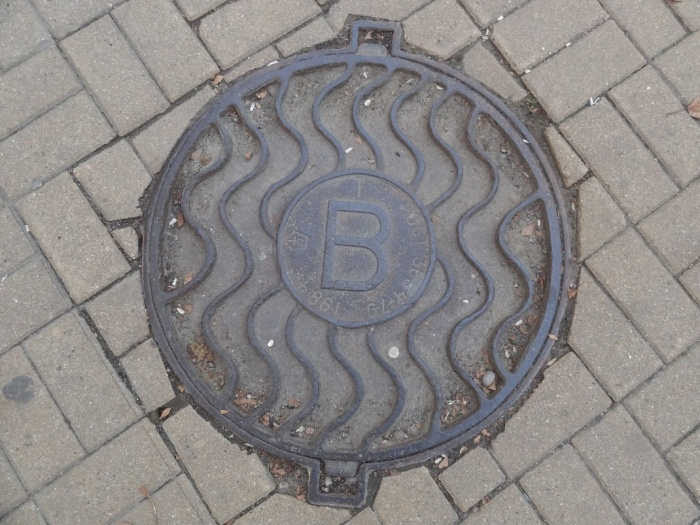

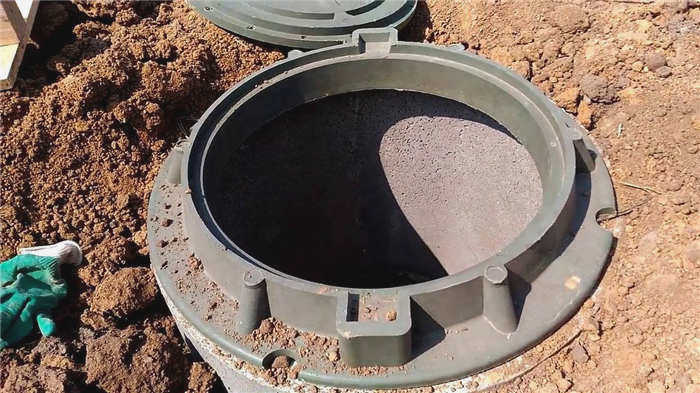

Крышка и люк. Защитный элемент, предотвращающий попадание мусора, запахов и случайное падение людей в шахту. Люки изготавливаются из полиэтилена, ПВХ, стекловолокна или железобетона.

Классификация по функциональному назначению

Выбор конкретной конструкции напрямую зависит от задач, которые решает узел на участке. Нельзя ставить смотровой колодец там, где требуется очистка или изменение уровня труб.

• Смотровые и контрольные. Служат для наблюдения за состоянием системы и проведения прочистки. Линейные модели устанавливаются на прямых участках сети (на расстоянии 35–300 м), поворотные — на изгибах, а узловые — в местах соединения нескольких веток.

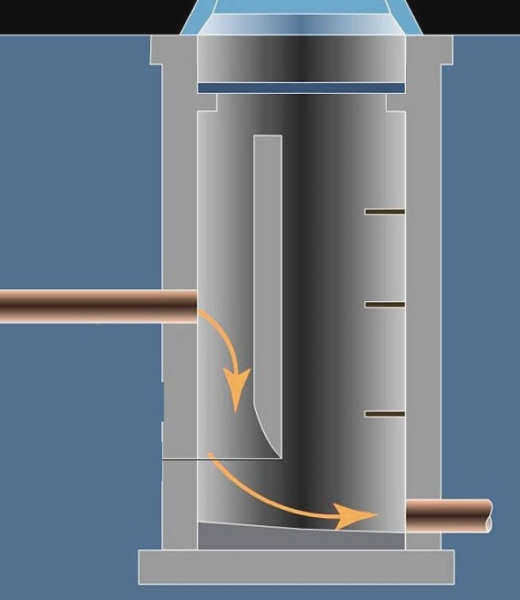

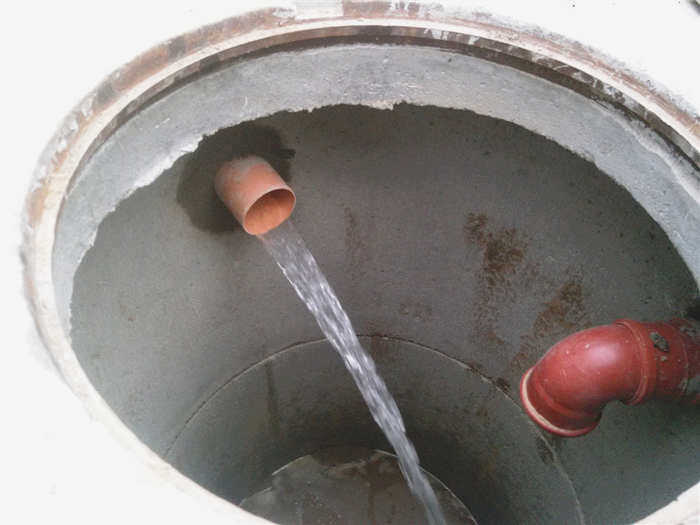

• Перепадные. Необходимы для изменения глубины залегания труб или скорости движения жидкости. Внутри таких сооружений поток может перескакивать с одной отметки на другую. Существуют схемы с отбойно-водосливными стенками, многоступенчатыми перепадами или трубами под уклоном для гашения энергии воды.

• Фильтрующие (дренажные). Применяются в песчаных и супесчаных грунтах для доочистки стоков после септиков. У них отсутствует герметичное дно, а вместо него используется фильтр из сыпучих материалов.

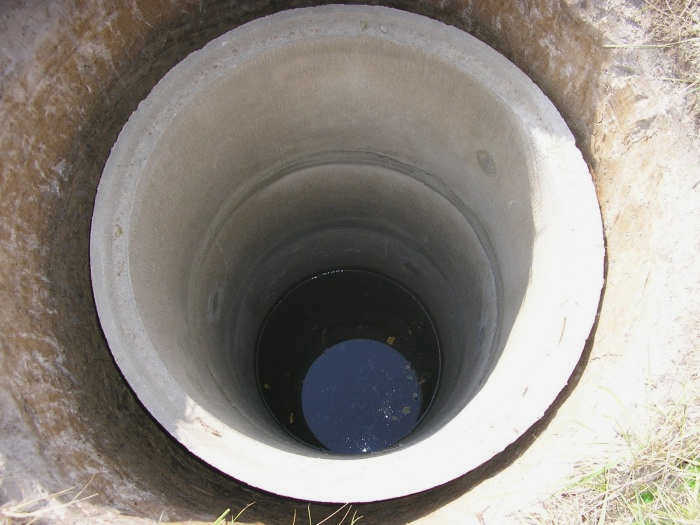

• Накопительные (вывозные). Полностью герметичные камеры глубиной от 3 до 6 м. Они предназначены для сбора отходов с последующей откачкой вакуумным или гидродинамическим способом. Такие системы лучше всего размещать в низинах с глинистыми почвами.

• Коллекторные. Используются для сбора воды после очистки, например, в ливневых системах, где вода накапливается для повторного использования.

Материалы изготовления канализационных колодцев

Выбор материала определяет долговечность и сложность проведения монтажных работ.

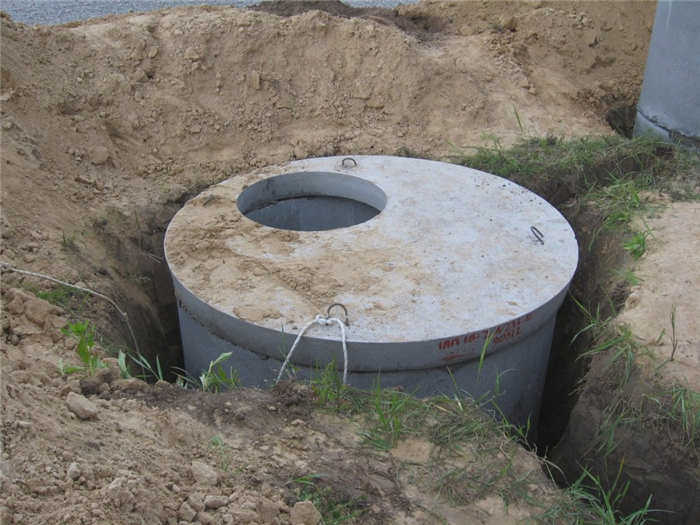

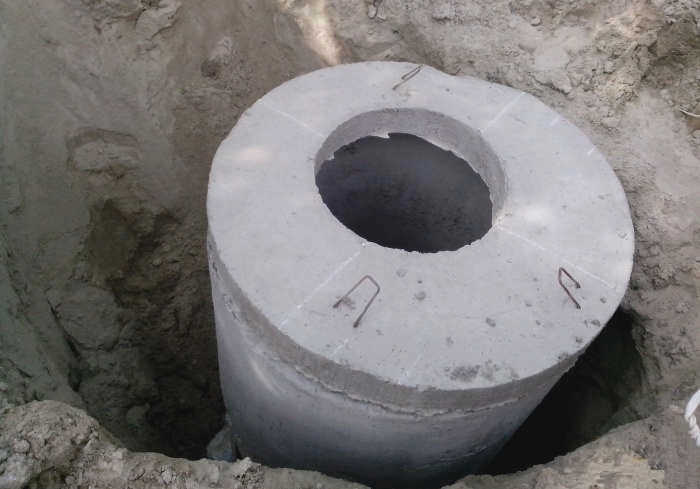

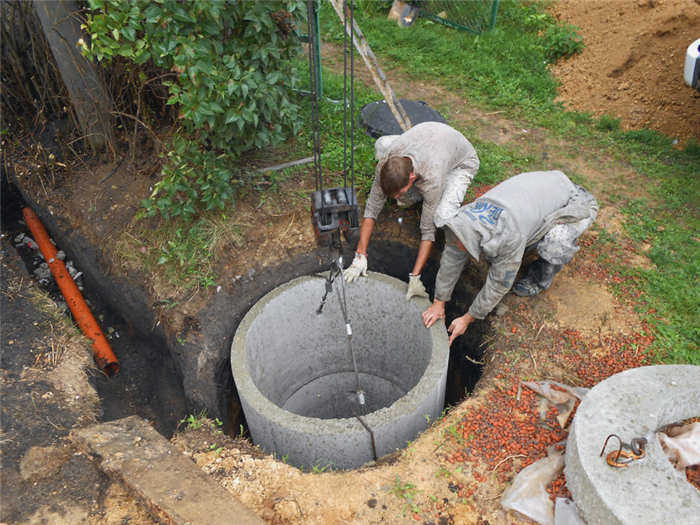

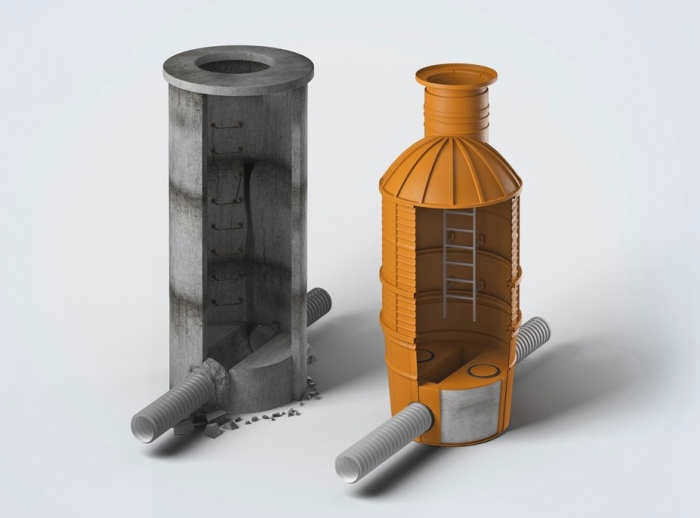

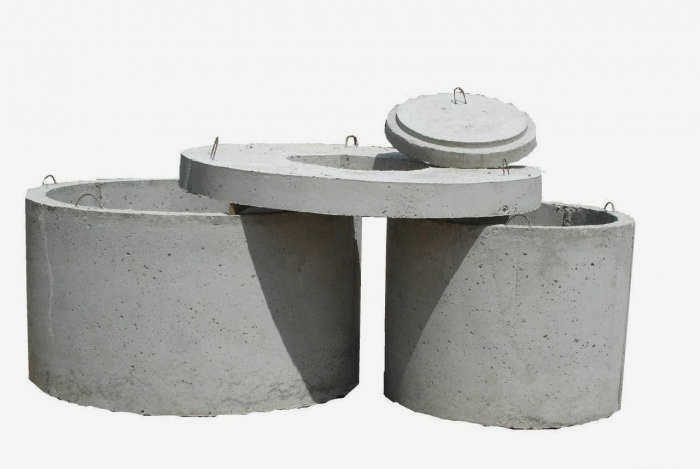

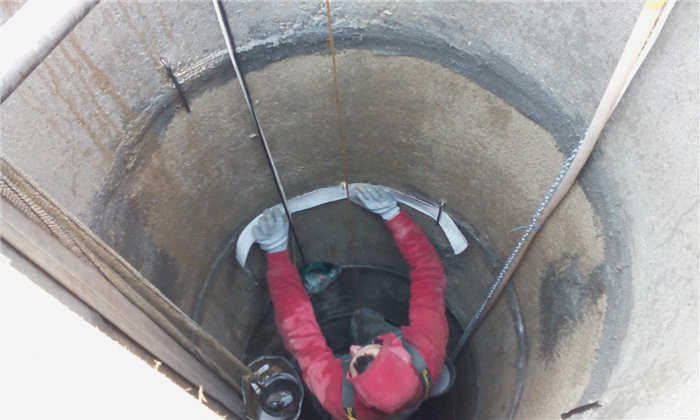

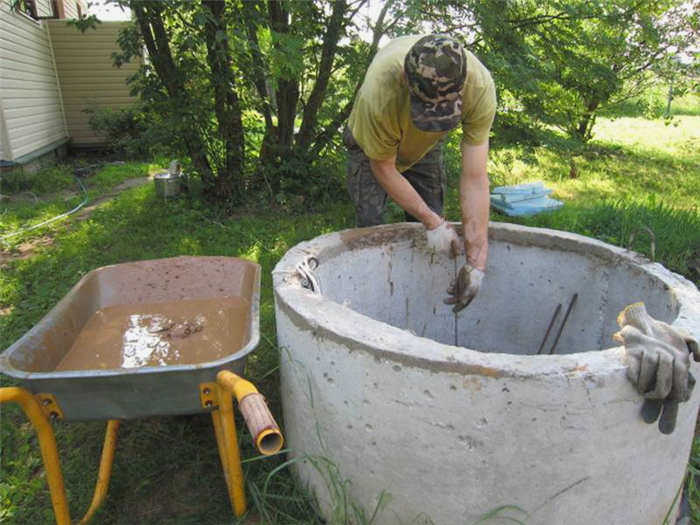

Железобетонные конструкции остаются стандартом для магистральных сетей благодаря высокой несущей способности. Армированный бетон выдерживает давление грунта и вес транспорта, что позволяет использовать его на больших глубинах. Однако бетон — пористый материал, поэтому стыки колец требуют тщательной гидроизоляции в три слоя с сушкой каждого слоя 24 часа.

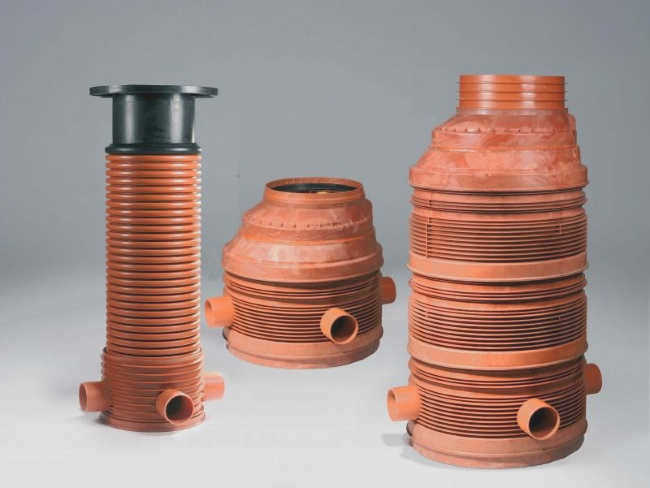

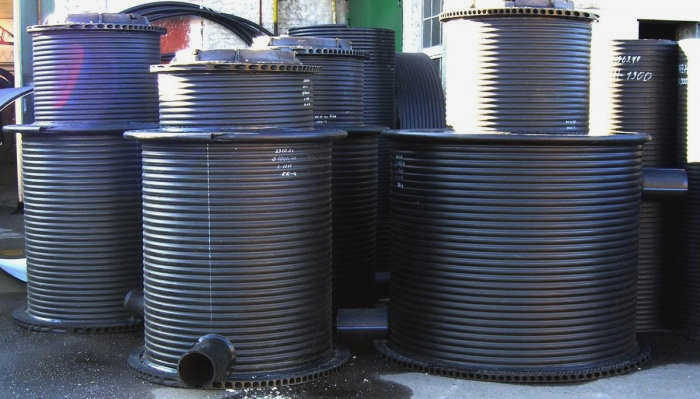

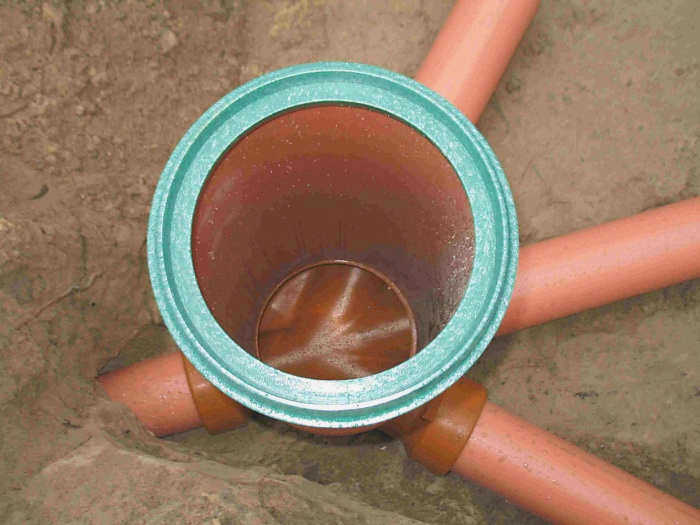

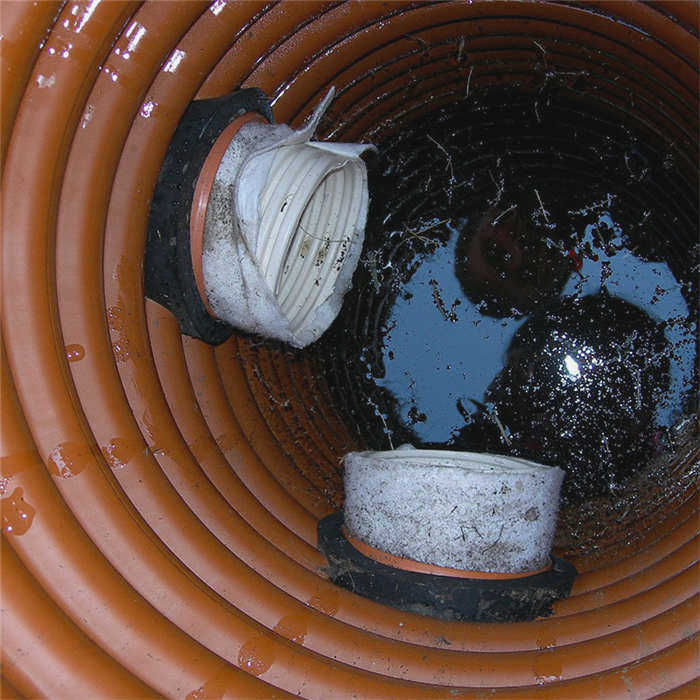

Полимерные (пластиковые) колодцы из ПВХ или полиэтилена отличаются легкостью и отличной герметичностью. Их можно монтировать вручную без использования тяжелой крановой техники. Пластик устойчив к коррозии, но его не рекомендуют использовать на просадочных или сильно глинистых грунтах из-за риска деформации.

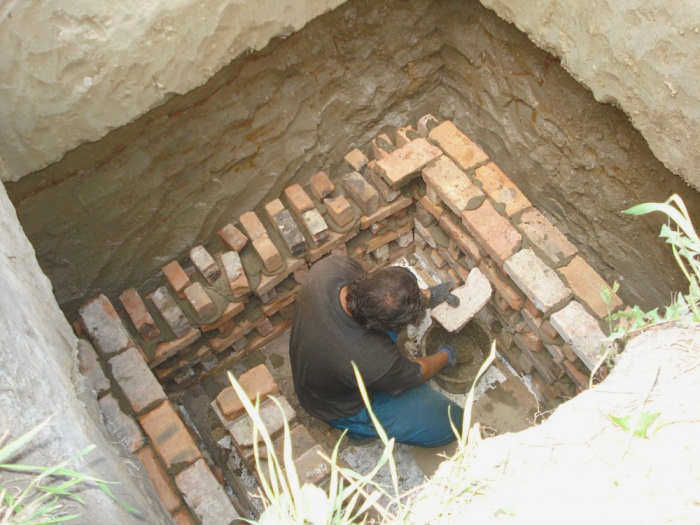

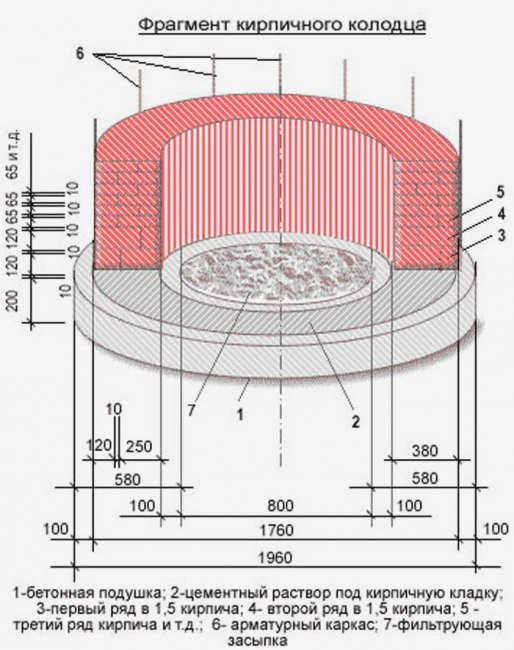

Кирпичные колодцы применяются реже. Они требуют обязательного бетонирования внутренних стенок для обеспечения чистоты и долговечности.

Материал	Преимущества	Риски
Железобетон	Высокая прочность, долговечность	Протечки в стыках колец
Пластик (ПНД)	Быстрый монтаж, герметичность	Деформация на подвижных грунтах

Влияние типа грунта и правила установки

Перед началом работ необходимо определить тип почвы. Это определит, будет ли колодец фильтрующим или накопительным. Проверить это можно простым тестом: выкопайте ямку 30х30 см на глубину 15 см и залейте водой. Если вода ушла за 18 секунд — это песок; если за 0,5 минуты — супесь; через 2 минуты — суглинок; более двух минут — глина.

Способность грунта впитывать влагу сильно разнится:

1. Среднекрупный песок поглощает около 80 л на 1 м² в сутки.

2. Супесь принимает до 40 л.

3. Суглинок — порядка 25 л.

4. Трещиноватая глина способна принять лишь 5 л.

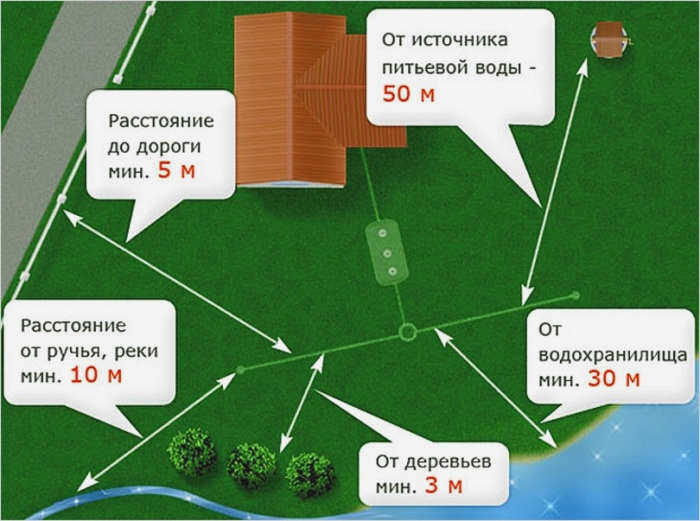

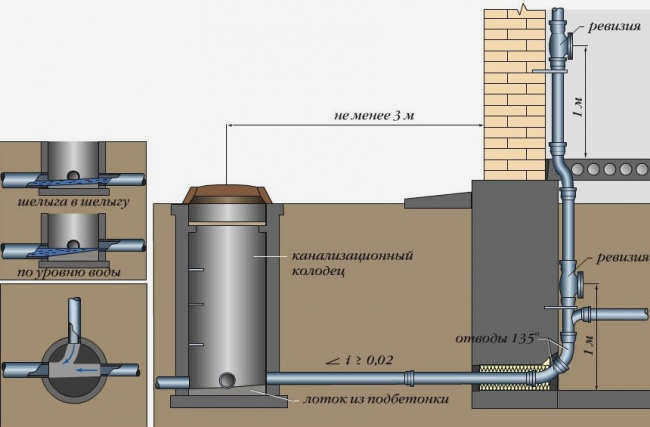

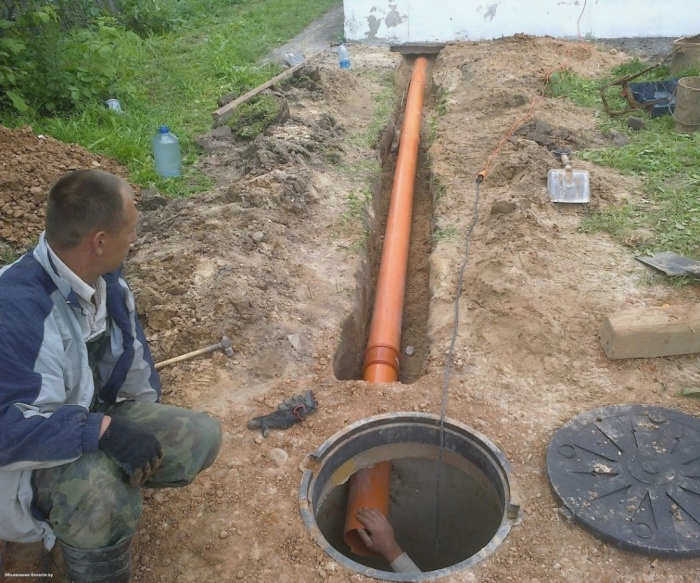

При работе с глинистыми почвами проектируют герметичные системы, чтобы стоки не попадали в грунтовые воды. Если грунт склонен к проседанию, согласно СНиП, для соединения труб следует применять пластичные элементы и гибкую гидроизоляцию. При монтаже важно соблюдать санитарные нормы: колодец должен находиться на расстоянии не менее 3 метров от зданий. Также при соединении труб разного диаметра обязательно используйте раструбы.
