Инструмент для врезки дверных петель: шаблоны и кондукторы

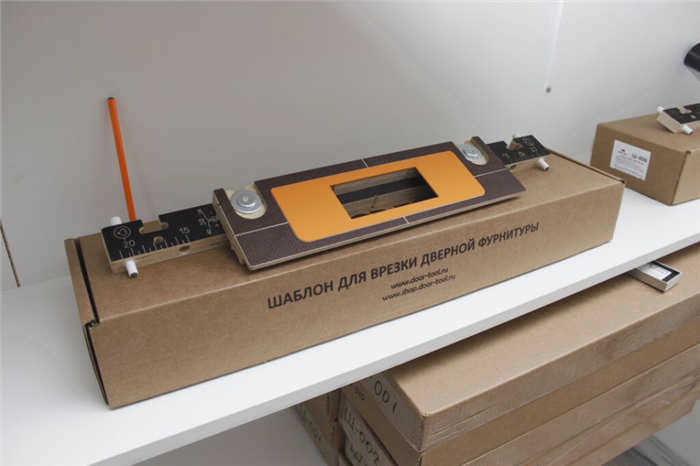

Для профессиональной установки дверной фурнитуры используют специализированные кондукторы, которые позволяют фрезеровать посадочные места с точностью заводского оборудования. Основным инструментом является универсальный шаблон для фрезера, который заменяет громоздкие системы со сменными вставками и обеспечивает нулевую погрешность при работе. Профессиональные модели, такие как UFC-Profi от компании Master Profi, позволяют врезать любые типы механизмов: карточные и скрытые петли, магнитные или сантехнические замки, защелки, ответные планки и ригели.

Виды фурнитуры и особенности их монтажа

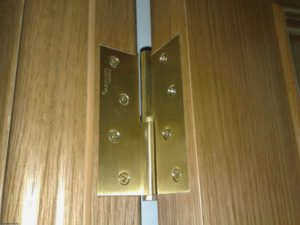

Выбор метода установки напрямую зависит от конструкции дверного полотна и типа используемого механизма. Раздельные петли считаются наиболее простыми в монтаже, так как их компоненты устанавливаются по отдельности перед закреплением двери. Такие петли часто применяют там, где требуется частый демонтаж полотна, например, при перестановке мебели. При этом важно учитывать сторону открывания, выбирая левосторонние или правосторонние модели.

Установка универсальных петель требует большего мастерства и аккуратности. В этом случае вторая часть петли крепится к коробке уже после того, как первая зафиксирована на полотне. Мастеру приходится удерживать дверь весом или использовать специальные ограничители. Скрытые петли представляют наибольшую сложность для новичков. Их корпус полностью уходит внутрь створки, поэтому создание глубокого посадочного места требует безупречной работы фрезера и предельной точности позиционирования.

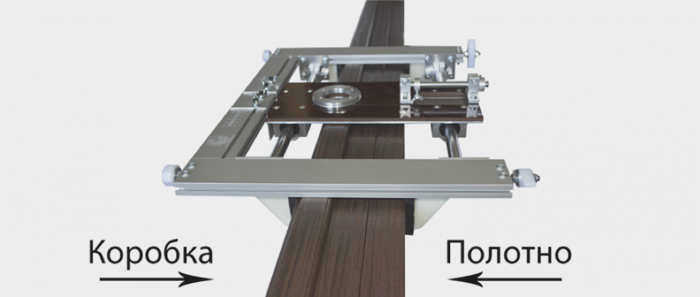

Современные универсальные шаблоны позволяют работать не только с полотном, но и с дверной коробкой. Функция одновременной врезки петель в обе поверхности ускоряет процесс монтажа в два раза. Это гарантирует абсолютно одинаковый отступ от края на полотне и коробе, что критично для плавного хода двери.

Технические характеристики профессионального инструмента

Надежность кондуктора определяется материалами, из которых изготовлены его узлы. В высококлассных моделях корпус-рама производят из алюминиевого сплава марки В95Т с анодированным покрытием и ребрами жесткости. Это обеспечивает конструкционную прочность при сохранении мобильности инструмента.

Конструкция базируется на двух осях перемещения:

• Ось X отвечает за движение по длине и использует ходовые валы из каленой стали диаметром 16 мм с промышленными линейными подшипниками, защищенными пыльниками. Для точной настройки на этих валах нанесена лазерная гравировка разметки.

• Ось Y обеспечивает ход по ширине через полированный каленый вал и стеклотекстолитовый язычок со стальной опорой. Такая система исключает появление люфтов в процессе фрезерования.

Передвижная матрица изготавливается из дюралюминия и стеклотекстолита, что сочетает упругость на изгиб с устойчивостью к влаге. Вместо привычных струбцин в профессиональных шаблонах применяются встроенные тиски. Они состоят из четырех независимых подвижных элементов с шириной захвата 165 мм и могут выдерживать нагрузку до 500 кг. Использование валов из нержавеющей стали диаметром 8 мм с трапецеидальной резьбу и латунных проставок гарантирует долговечность механизмов при интенсивных нагрузках.

Комплектация и расширение возможностей

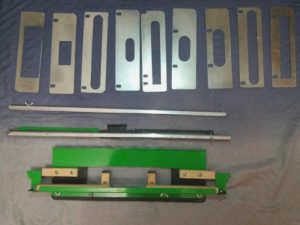

Базовый комплект инструмента позволяет выполнять врезку карточных петель размером от 100 до 125 мм без использования дополнительных вставок. Однако для полноценной работы с широким спектром фурнитуры требуются дополнительные аксессуары. К ним относятся специальные платформы под вставки для скрытых петель и платформы DoorProfi, предназначенные для точной врезки замков и ответок.

Использование копировальных колец разного диаметра превращает шаблон во второй тип инструмента. Это дает возможность проводить одновременную врезку скрытого типа фурнитуры. Для корректной работы фрезера необходимо подбирать направляющую втулку так, чтобы ее диаметр был на 8 мм больше диаметра рабочей фрезы. Если вы используете фрезу 12 мм, то диаметр втулки должен составлять 20 мм.

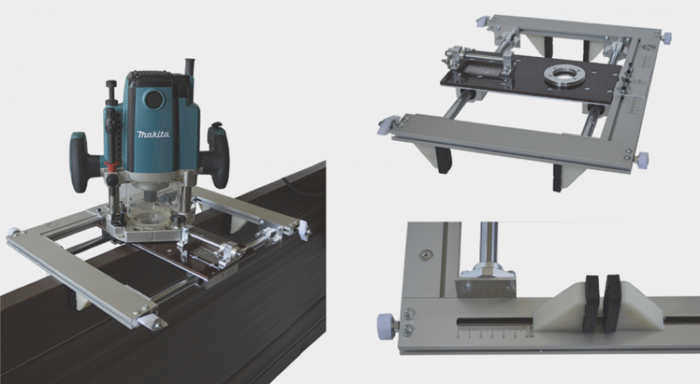

При работе с ручным или погружным фрезером важно использовать предусмотренное крепежное кольцо из анодированного алюминия В95Т. Оно имеет специальный паз для надежного защелкивания станка, что предотвращает выскальзывание инструмента из рук во время резания. Правильная настройка глубины под толщину металлической карты петли и использование пылеотвода с подключенным шлангом пылесоса делают процесс чистым и профессиональным.
