Горит ли минеральная вата: правда о связующих компонентах
Минеральная вата относится к категории негорючих материалов (класс НГ), однако утверждение, что она «совсем не горит», является техническим упрощением. Сами минеральные волокна (базальт, стекло, шлак) не воспламеняются, но в составе утеплителя всегда присутствует органическое связующее — смолы, которые составляют от 3% до 10% массы изделия. При воздействии открытого огня или высоких температур эти добавки могут гореть или тлеть.
Почему минеральная вата может гореть: скрытые факторы
Мнение о полной негорючести часто вводит в заблуждение. Чтобы волокна держали форму и не рассыпались, производители пропитывают их органическими связующими компонентами. Эти добавки выполняют две функции: связывают частицы материала и снижают его гигроскопичность (способность впитывать влагу).
Чем выше плотность утеплителя, тем больше в нем содержится органических веществ. Это критично для материалов, используемых в сэндвич-панелях или при изоляции плоских кровель. В таких конструкциях для склеивания слоев применяются высокогорючие клеи, расход которых может достигать 2 кг на квадратный метр. В итоге панель содержит до 10% горючих компонентов, а пористая структура ваты обеспечивает постоянный приток кислорода, что поддерживает устойчивое горение.

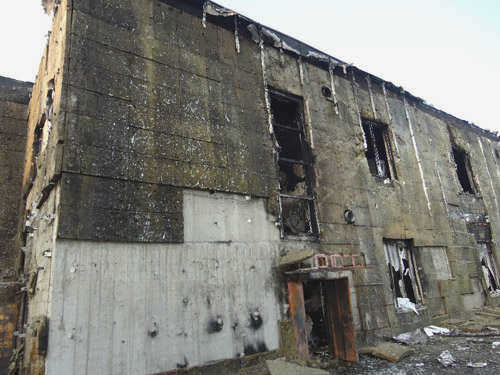

Существует еще одна серьезная проблема — скрытое тление. После того как основной огонь потушен, минеральная вата может продолжать тлеть внутри конструкции. Тлеющие кусочки утеплителя разлетаются ветром на большие расстояния и становятся новыми источниками возгорания. Погашение таких конструкций часто занимает несколько суток, так как требуется многократная полная проливка всей поверхности водой.
Классификация видов минваты по огнестойкости
Огнестойкость материала напрямую зависит от сырья, из которого изготовлены волокна. Нельзя рассматривать «минеральную вату» как единый монолитный продукт; её свойства радикально меняются в зависимости от типа.
-

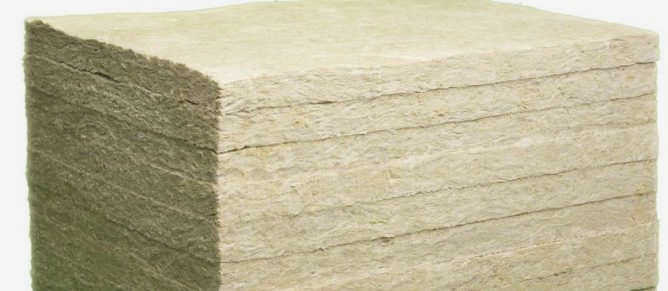

Базальтовая (каменная) вата. Это самый безопасный вариант. Она изготавливается из расплава горных пород (базальта или габбро). Температура плавления таких волокон достигает 1000–1200 °C, что значительно превышает показатели большинства пожаров. Базальтовая вата имеет высший класс пожарной безопасности — А1.
-

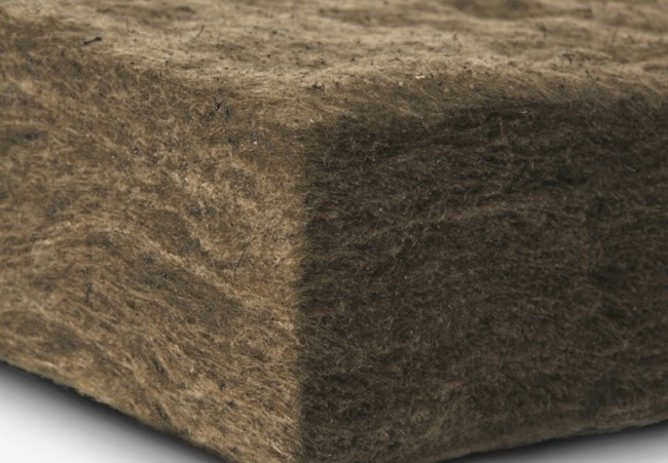

Стекловата. Изготавливается из расплава стекла и кварцевого песка. Она относится к классу НГ (не горючая), но её температурный предел значительно ниже. Стекловата начинает плавиться при температуре около 450 °C. При нагреве выше 250–350 °C связующие компоненты начинают деградировать, что ведет к потере формы и свойств материала.
-
Шлаковая вата. Самый бюджетный и наименее огнестойкий вид. Её производят из металлургических шлаков. Она начинает плавиться уже при 250–300 °C. Кроме того, шлаковая вата обладает остаточной кислотностью, что может вызвать коррозию металлических элементов конструкции при контакте с влагой.
Классы горючести по ГОСТ
Для оценки безопасности строительных материалов в России используется классификация согласно техническим регламентам. При выборе утеплителя важно смотреть не только на надпись «негорючий», но и на конкретные индексы:
-
НГ (Негорючие). Материал при испытаниях в лабораторной печи дает прирост температуры не более 50 градусов, теряет менее 50% массы и не поддерживает пламенное горение дольше 10 секунд.
-
Г1 (Слабогорючие). Самостоятельное горение отсутствует, а повреждения образца по длине составляют менее 65%.
-
Г2 (Умеренно горючие). Горят не дольше 30 секунд.
-
Г3 (Нормально горючие). Время горения может достигать 5 минут.
-
Г4 (Сильно горючие). Материал выделяет горящие капли расплава.
Для сравнения, популярные синтетические утеплители, такие как пенополистирол (пенопласт), относятся к классу Г4 — они крайне горючи и при пожаре выделяют токсичный дым.
Температурные пороги и деструкция связующего
Важно различать температуру плавления самого волокна и температуру разрушения связующего вещества. Даже если базальтовое волокно выдержит 1000 °C, конструкция может потерять целостность гораздо раньше.

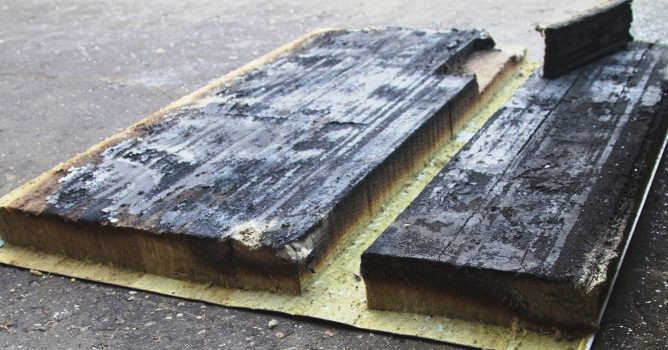

При нагреве до 250–350 °C в изделиях на основе фенолформальдегидных смол начинается их деструкция (разрушение). В этот момент утеплитель теряет эластичность и прочность. Происходит усадка, расслоение полотна или его объемное сжатие. Если связующее выгорает, волокна становятся подвижными, плотность слоя падает, и теплоизоляционные свойства резко снижаются из-за усиления конвекции воздуха внутри ваты.
При выборе материала для ответственных конструкций (деревянные дома, сауны, кровли) следует отдавать предпочтение базальтовой изоляции с минимальным содержанием смол или использовать современные решения на основе акриловых полимеров и биополимеров, которые менее склонны к деградации при умеренном нагреве.
