Пеллетная горелка: чертеж и устройство своими руками

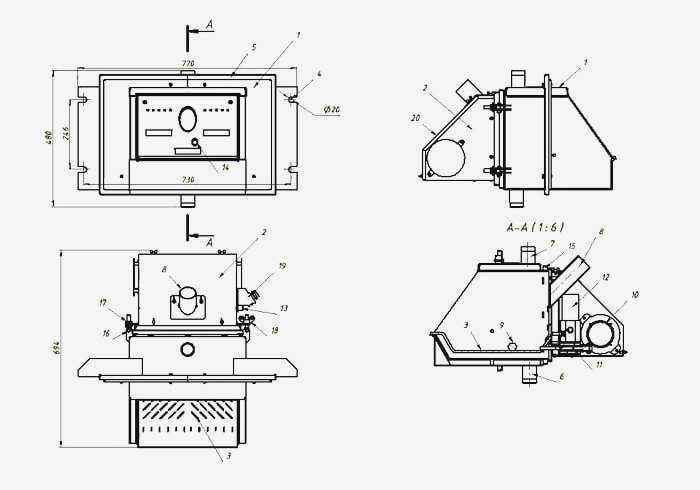

Для разработки проекта самостоятельно необходимо учитывать, что универсального чертежа не существует. Конструкция зависит от способа подачи топлива: шнековая система использует винтовой конвейер для принудительного перемещения гранул, а гравитационная — позволяет топливу сыпаться под собственным весом. Если вы планируете сделать пеллетную горелку своими руками, чертеж должен объединять три ключевых узла: камеру сгорания, систему подачи и механизм нагнетания воздуха.

Архитектура устройства и основные компоненты

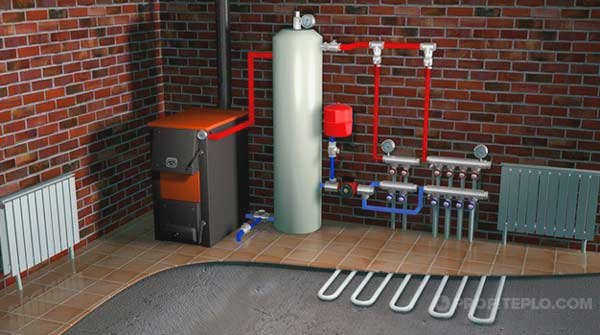

При проектировании пеллетной горелки для твердотопливного котла важно правильно рассчитать геометрию жаровни. Форма камеры сгорания не влияет напрямую на КПД или интенсивность горения, поэтому можно выбирать между круглым и прямоугольным сечением. Круглые камеры проще в изготовлении из труб, но в них нужно предусмотреть плоское основание под топливо, которое крепится к фронтальной плоскости снаружи.

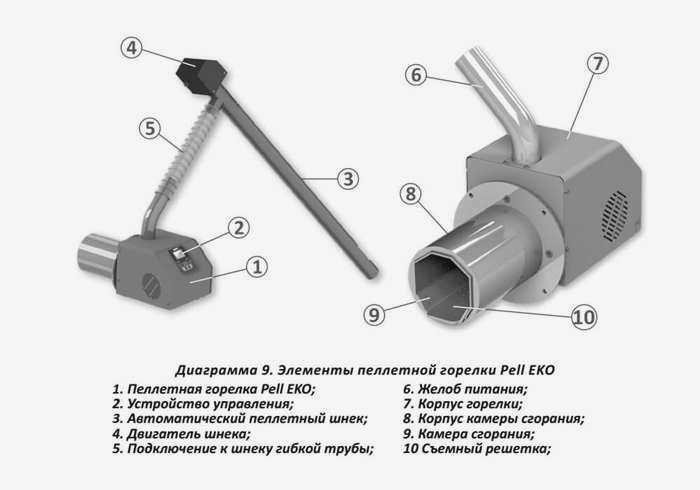

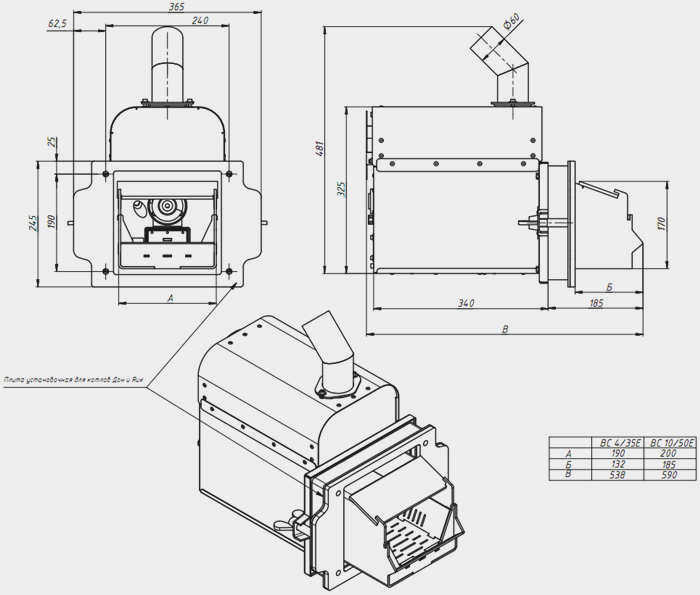

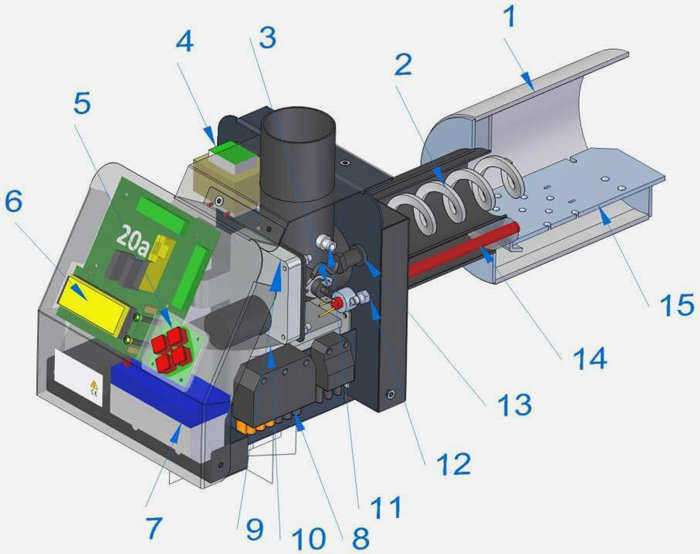

Чертеж должен детально описывать следующие элементы:

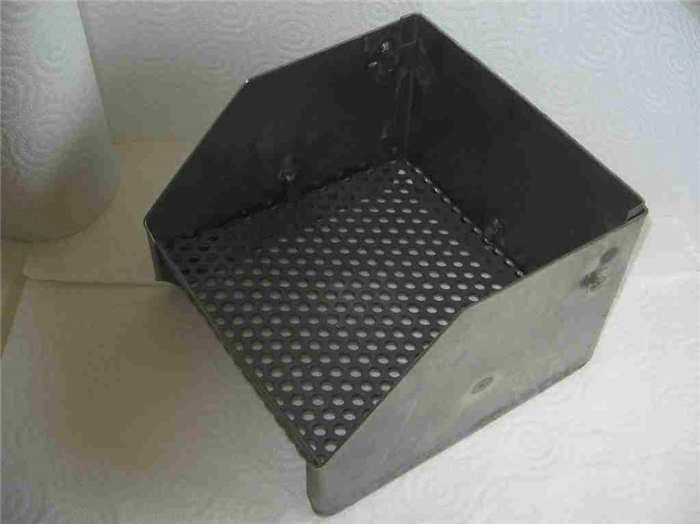

1. Камера сгорания (жаровня). Изготавливайте её из жаропрочной нержавеющей стали с толщиной стенки 5–6 мм. Это защитит конструкцию от деформации при высоких температурах. Внутри желательно установить колосники, чтобы зола уходила вниз.

2. Транспортный узел. Для автоматизированных моделей чертеж включает шнековый конвейер и бункер. Шнек представляет собой спираль в трубе. Опытные мастера используют стальные пружины диаметром около 44 мм или медную шину. Привод реализуется через мотор-редуктор, работающий на низких оборотах.

3. Система наддува. В пеллетных котлах отсутствует естественная тяга, поэтому вентилятор является обязательным элементом. Используйте центробежные вентиляторы типа «улитка» для создания нужного давления.



Работа устройства начинается в бункере. Топливо поступает по шнеку в горелку, где под воздействием нагнетаемого воздуха происходит процесс сгорания. Подача воздуха одновременно поддерживает пламя и очищает камеру от летучего пепла, который уносится в зольник.

Сравнение типов подачи топлива

Выбор схемы подачи определяет сложность всех чертежей и последующую эксплуатацию.

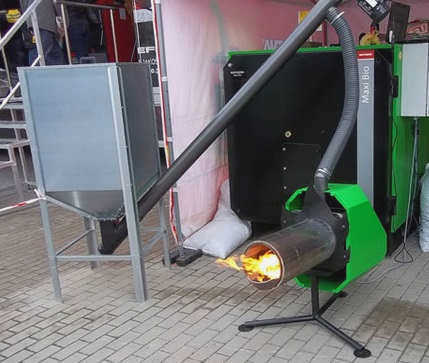

Шнековая горелка — это полностью автоматизированная система. Она требует сложной электроники, где контроллер управляет скоростью вращения шнека и оборотами вентилятора. Такой вариант позволяет достичь точного баланса между объемом топлива и воздухом для стабильного пламени.

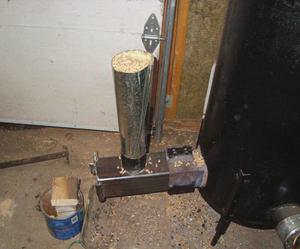

Гравитационная модель проще. В ней используется воронкообразный бункер, откуда пеллеты высыпаются в горелку под тяжестью собственного веса. Такая пеллетная горелка своими руками обходится дешевле, но емкость такого бункера обычно хватает максимум на 3 дня работы.

Автоматизация и электрическая схема

Электронный блок управления должен контролировать интенсивность горения, давление в системе и температуру теплообменника. Важно понимать, что штатный контроллер обычного твердотопливного котла не предназначен для работы с пеллетами. У него нет нужных контактов для управления подачей воздуха и топливом, поэтому блок автоматики нужно приобретать отдельно.

Чертеж электрической части должен включать:

• Датчик заполнения шнека (при его опустошении система должна прекратить подачу воздуха).

• Узел регулировки вентилятора через полевой транзистор для изменения режимов работы.



• Раздельные линии питания для силовых двигателей и управляющей электроники.

Для плавного запуска полезно реализовать три режима подачи воздуха: продувка (максимум), розжиг (низкие обороты около 4,5 В) и рабочий режим (регулировка от 5 до 9 В). Это помогает достичь стабильного пламени без переохлаждения камеры.

Технические нюансы при сборке

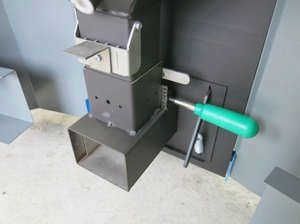

При подготовке файлов для резки металла учитывайте толщину материалов. Для монтажных фланцев и креплений к корпусу котла используйте нержавеющую сталь толщиной 3–4 мм. Если вы хотите сделать систему универсальной, спроектируйте монтажный узел через сменные дверцы. Это позволит быстро заменить пеллетную горелку на стандартную дверцу для дров или угля.

Многие ищут готовые видео и файлы в интернете, чтобы понять процесс сборки. Однако при самостоятельном изготовлении не стоит рассчитывать только на экономию денег. Стоимость качественных жаропрочных материалов и надежной электроники может сравняться с ценой заводского оборудования.

Если вы изучаете чертежи пеллетрон или других серийных горелок, обратите внимание на способ очистки золы. Регулярная чистка зольника (не реже одного раза в неделю) критически важна для поддержания процесса горения. При проектировании шнека обязательно закладывайте возможность его легкого демонтажа для обслуживания.

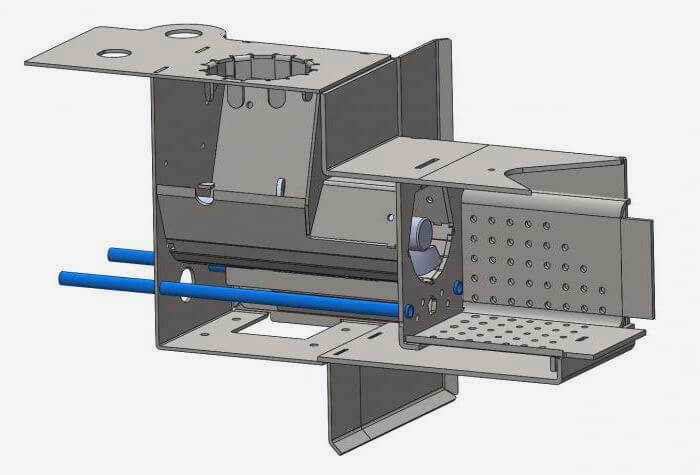

В сети можно найти разные подходы, например, горелки из профильной трубы 40х40 мм или сложные конструкции на базе SolidWorks. Перед тем как приступать к резке металла, убедитесь, что в вашем чертеже учтены все температурные расширения деталей. Это поможет избежать появления трещин в камере сгорания через несколько месяцев эксплуатации.
