Глиняный замок фундамента: назначение и выбор материала

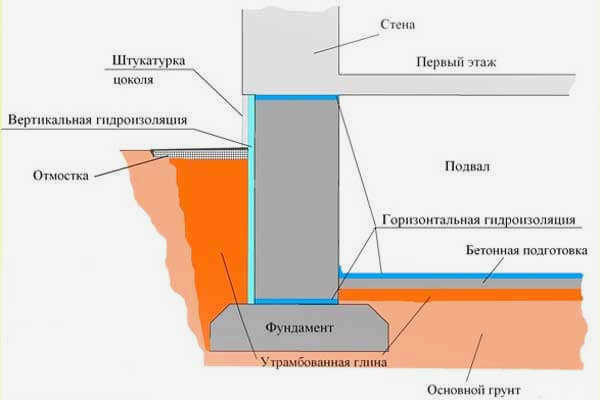

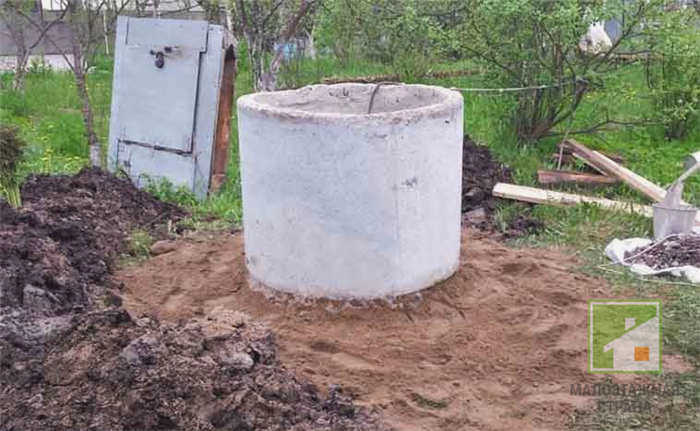

Глиняный замок представляет собой слой плотно утрамбованной глины, который укладывают по периметру фундамента или подземных стен подвала, погреба и колодца. Его основная задача — создать водонепроницаемый барьер для отвода талой и дождевой воды от основания здания. Это предотвращает прямое попадание влаги к бетону и защищает конструкцию от разрушительного воздействия грунтовых вод.

Характеристики подходящего материала

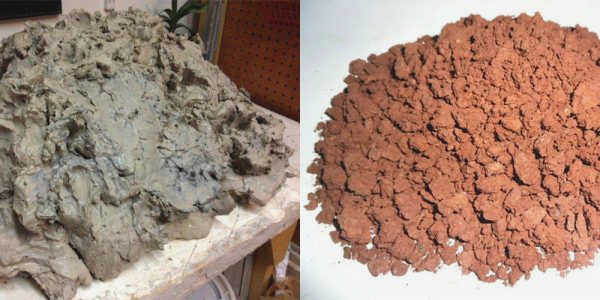

Для эффективной работы гидрозатвора нельзя использовать любой грунт с участка. Глина должна быть «жирной», обладать высокой пластичностью и иметь коэффициент фильтрации не более 10^-7 м/с. Если в составе слишком много песка, материал становится проницаемым для воды.

При выборе сырья ориентируйтесь на конкретные показатели:

• Содержание песка: примеси должны составлять не более 15%.



• Пластичность: глина должна быть однородной и податливой при увлажнении.

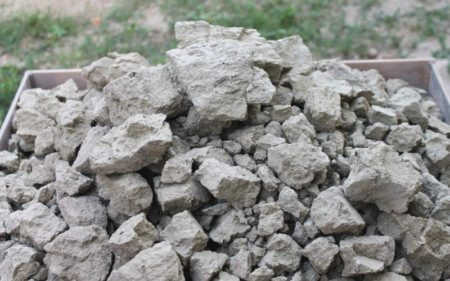

Проверить качество в полевых условиях просто. Скатайте из глины небольшой шарик и попробуйте раздавить его пальцами. Качественный материал образует плотный ком, который не рассыпается и не проскальзывает сквозь руки. Если после высыхания на солнце шарик сильно трескается, значит в нем слишком много песка. Для улучшения свойств глину можно замочить в воде на срок от 1 до 30 дней. Заготовку сырья лучше делать осенью: за зиму циклы замерзания-оттаивания помогут воде равномерно проникнуть во всю толщу материала.

Устройство глиняного замка

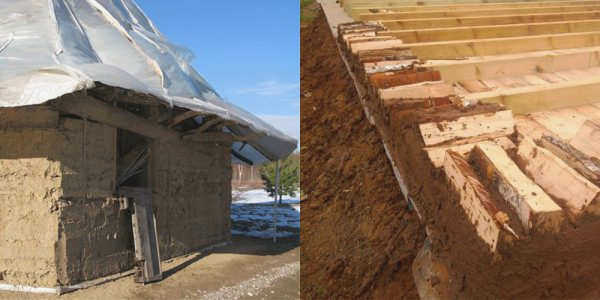

Процесс требует соблюдения строгой геометрии и технологии послойной укладки. Просто насыпать кучу земли нельзя, так как она даст неравномерную усадку и создаст пустоты. Глиняный замок использовался еще в древности для защиты деревянных срубов от паводковых вод, но сегодня его применение требует осторожности.

Геометрия и размеры

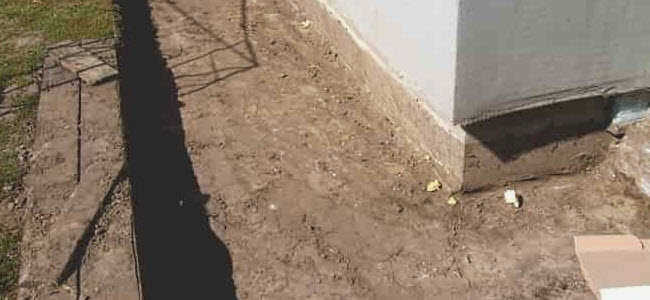

Для надежной защиты придерживайтесь стандартных параметров. Ширина конструкции по низу должна составлять около 40 см, а по верху — 25–30 см. Толщина слоя варьируется от 50 до 150 см. Важно придавать замку коническую форму с уклоном от стены фундамента наружу. Такой наклон заставляет воду стекать дальше от постройки, а не застаиваться у цоколя.

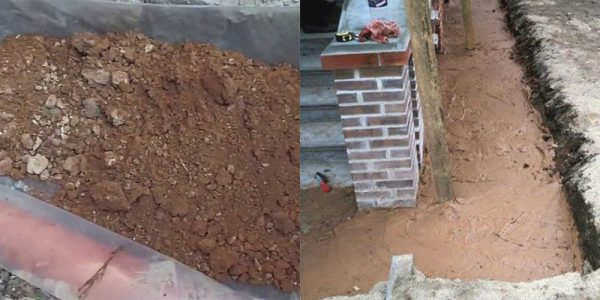

Пошаговый монтаж

Если вы работаете на готовом фундаменте, приступайте к следующим этапам:

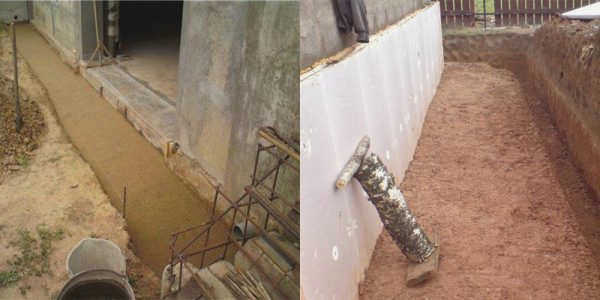

1. Подготовка основания. Выкопайте траншею по периметру на 20–30 см ниже уровня будущего замка. Дно нужно уплотнить или отсыпать гравийно-песчаной подушкой слоем 20–30 см.



2. Установка опалубки. Используйте съемные доски с отступом 20–30 см от стены подвала. Чтобы сформировать правильный уклон, стенки опалубки должны сужаться кверху.

3. Послойная укладка. Наносите глину слоями по 10–20 см. Каждый слой необходимо не просто разровнять, а тщательно промять или утрамбовать до состояния монолита. Не переходите к следующему уровню, пока предыдущий полностью не уплотнен.

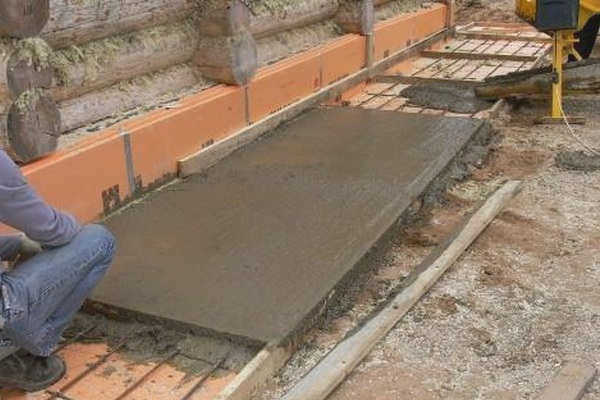

4. Защита массива. Чтобы в замке не появились трещины из-за испарения влаги, накрывайте каждый слой полиэтиленовой пленкой. До установки отмостки массив должен просохнуть. Саму бетонную или асфальтовую конструкцию целесообразно возводить через две недели после завершения земляных работ.



Глиняный замок вокруг фундамента может выступать и как часть финской технологии отмостки. В этом случае поверх уплотненной глины кладут гидроизоляционную мембрану, затем слой плодородного грунта и озеленяют поверхность газоном. Такая конструкция гибко реагирует на смещение грунта и не разрушается в мороз.

Критические риски и ошибки строительства

Главный враг конструкции — морозное пучение. Глина сильно впитывает влагу и при замерзании увеличивается в объеме. Это создает мощное боковое давление на стены цокольного этажа и давление снизу вверх на отмостку. В результате бетонные ленты трескаются, а асфальт вспучивается.

Некоторые строители совершают грубую ошибку: используют глиняный замок для гидроизоляции внутренних стен подвала. Это категорически запрещено. Глина в пазухах всегда будет оставаться увлажненной и передавать влагу на бетон на капиллярном уровне. При заморозках расширяющийся слой может прорвать даже качественную обмазочную изоляцию. Пазухи вокруг стен цокольного этажа следует заполнять только непучинистыми материалами, такими как песок или щебень.

Другие типичные просчеты:

• Заполнение пазух ПГС или песком, которые работают как проводники воды прямо к фундаменту.

• Использование земли с котлована вместо чистой привозной глины без вкраплений.

• Отсутствие уклона, из-за чего вода застаивается у основания.

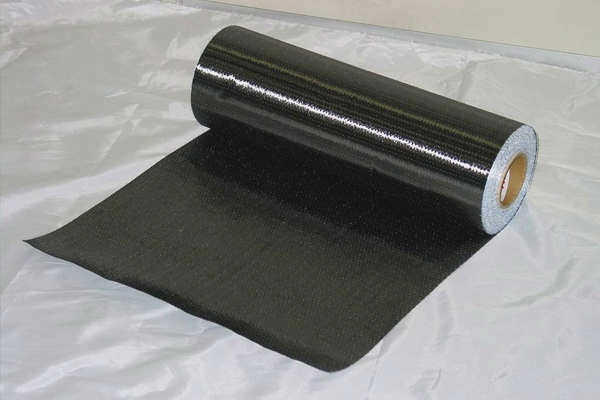

Современные альтернативы: бентонитовые маты

Если вы хотите избежать трудоемкой трамбовки и рисков пучения, рассмотрите бентонитовые маты. Это высокотехнологичный рулонный материал на основе бентонитовой глины в полипропиленовом каркасе. По сути, это готовый замок промышленного производства с коэффициентом фильтрации менее 0,7 × 10^-11 м/с.

Бентомат значительно превосходит традиционные материалами глиняный замок по ряду параметров:

• Самозалечивание. При появлении проколов или повреждений корнями материал восстанавливает герметичность.

• Морозостойкость. Маты выдерживают неограниченное количество циклов замораживания-оттаивания и сохраняют свойства при температуре до -70°С.

• Удобство монтажа. Их можно укладывать внахлест в любую погоду, не требуя предварительной подготовки поверхности или сварки швов.



Применение таких материалов позволяет получить надежную гидроизоляцию стенам подземной части с долговечностью более 100 лет. В отличие от природной глины, бентонитовый наполнитель находится в напряженном состоянии и имеет гелевую структуру, что делает его невосприимчивым к старению.
