Гидравлический удар в трубопроводах: причины и физика процесса

Гидравлический удар — это резкий скачок давления, возникающий из-за внезапного изменения скорости потока жидкости. Физическая природа явления заключается в инерции: движущаяся масса воды обладает импульсом и при встрече с препятствием не может мгновенно остановиться. Поскольку жидкость практически несжимаема, энергия движения преобразуется в ударную волну, которая распространяется по трубопроводу со скоростью звука (для воды это диапазон 1000–1400 м/с).

Физика процесса и математическая база

Чтобы понять масштаб угрозы, инженеры используют формулу Н. Е. Жуковского. Она позволяет рассчитать величину скачка давления (Δ P): Δ P = ρ · c · Δ v Где ρ — плотность жидкости (для воды 1000 кг/м³), c — скорость распространения ударной волны, а Δ v — изменение скорости потока. Скорость волны (c) зависит не только от среды, но и от жесткости самой трубы: чем толще стенка и выше модуль упругости материала, тем выше скорость удара.

Например, в бытовой стальной трубе диаметром 20 мм при мгновенном закрытии крана (время t < 0,1 сек) и скорости потока 1,5 м/с давление может подскочить на 18 бар. Если рабочее давление в системе составляет 4 бара, суммарная нагрузка достигнет 22 бар. Это критический показатель, способный разрушить стандартные соединения.

Классификация ударов по времени закрытия

Специалисты разделяют гидроудары на два типа в зависимости от того, как быстро перекрывается поток относительно фазы волны (T):

1. Полный (прямой) удар. Возникает, если время закрытия задвижки t меньше фазы удара T. В этом случае фронт волны движется обратно к источнику и может вызывать повторные колебания.

2. Неполный (непрямой) удар. Происходит, когда время перекрытия t больше фазы T. Волна не только меняет направление, но и частично проходит сквозь затвор.

Основные причины возникновения гидроудара

Причины можно разделить на эксплуатационные ошибки и технические особенности проектирования систем.

Резкие манипуляции с арматурой. Это самый частый фактор в быту. Использование шаровых кранов, которые закрываются одним быстрым движением рычага, провоцирует мгновенную остановку потока. В промышленных масштабах это касается быстродействующих электромагнитных клапанов и задвижек.

Насосное оборудование. Внезапная остановка насоса (например, из-за скачка напряжения или аварии в электросети) лишает систему привода. Также удар возможен при пуске мощного агрегата, если его крыльчатка начинает вращение с высоких оборотов без плавного разгона.

Наличие воздушных пробок. «Завоздушивание» системы создает зоны пониженного давления. При заполнении пустот водой поток резко ускоряется и сталкивается с препятствием (например, обратным клапаном), вызывая ударную волну.

Геометрия и состояние труб.

• Резкие изменения сечения или повороты (колена) создают турбулентность и зоны давления.

• Наличие отложений и коррозии сужает проходное сечение, увеличивая скорость потока.

• Отсутствие обратных клапанов при встречном токе жидкости.

Кавитация. Образование паровых пузырьков в зонах низкого давления приводит к их последующему схлопыванию, что вызывает микроудары, разрушающие стенки труб и насосов изнутри.

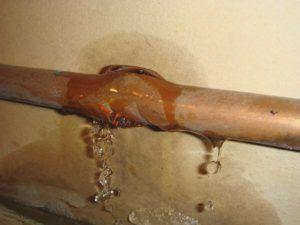

Последствия для инженерных систем

Гидравлический удар не всегда проявляется мгновенным взрывом трубы. Часто он действует накопительно. Повторяющиеся колебания создают концентраторы напряжения, которые со временем приводят к усталостному разрушению металла или пластика.

Положительный удар (рост давления) вызывает:

• Расползание и смятие тонкостенных полимерных труб.

• Разгерметизацию фланцевых соединений и уплотнителей.

• Выход из строя манометров, теплообменников и контрольно-измерительных приборов.

Отрицательный удар (падение давления) опасен образованием вакуумных пузырей. При их разрушении возникают волны, которые могут привести к схлопыванию гибких подводок или повреждению радиаторов. В конечном итоге это чревато затоплением помещений, короткими замыканиями из-за попадания воды на проводку и риском получения ожогов горячим теплоносителем.

Методы защиты и предотвращения

Защита системы должна быть комплексной: от выбора материалов до установки автоматики.

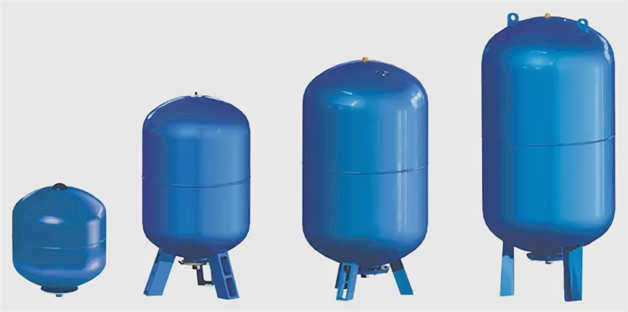

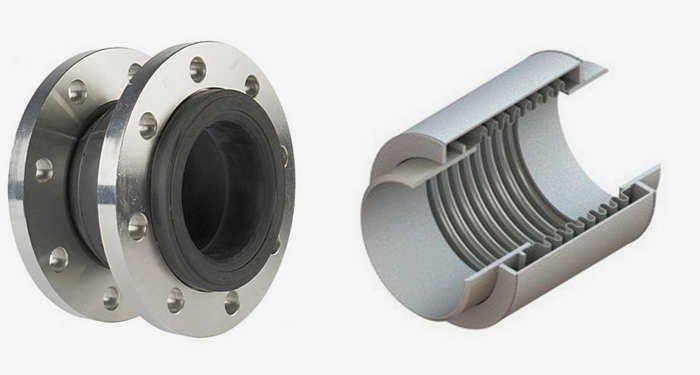

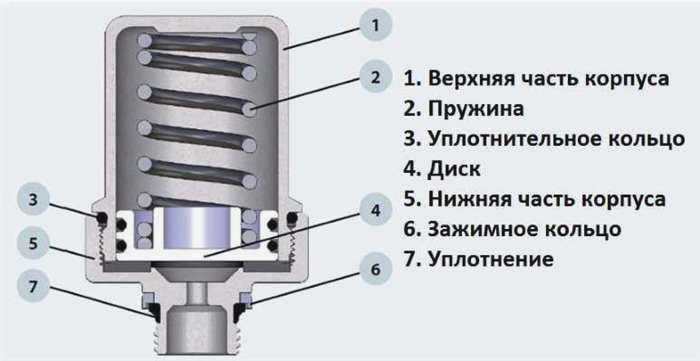

Установка демпфирующих устройств. Гидроаккумуляторы (мембранные расширительные баки) являются наиболее эффективным решением для частных домов. Внутри стального бака находится гибкая мембрана, отделяющая воду от сжатого воздуха. При скачке давления лишняя жидкость уходит в бак, растягивая мембрану и гася энергию удара. Также применяются пружинные компенсаторы и амортизирующие вставки из армированной резины или каучука.

Регулирование скорости потока.

• Использование труб большего диаметра снижает скорость движения среды.

• Применение частотно-регулируемых приводов (ЧРП) на насосах позволяет им запускаться и останавливаться плавно.

• Установка арматуры с плавным ходом затвора исключает мгновенное перекрытие потока.

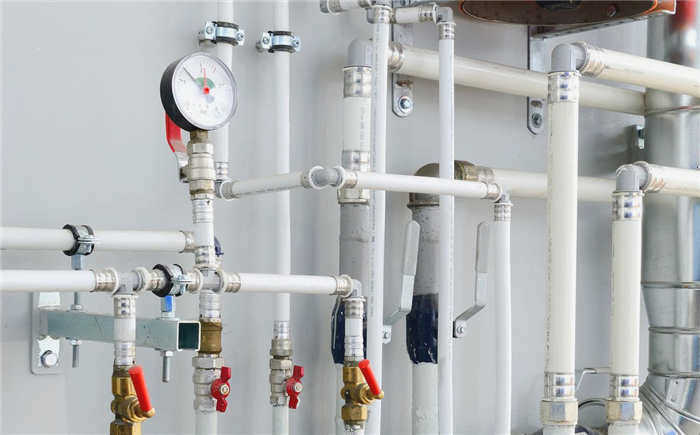

Технические меры монтажа.

1. Устанавливайте воздухоотводчики в верхних точках системы для удаления пробок.

2. Используйте обратные клапаны после насосных агрегатов.

3. Выбирайте трубы с запасом по номинальному давлению (минимум PN10, лучше PN16).

4. Избегайте использования гибких шлангов в местах с высоким риском вибраций; заменяйте их на жесткие соединения или специальные компенсаторы.

Для защиты манометров следует использовать защитные трубки СТМ. При проектировании отопления важно соблюдать очередность: сначала плавно открывается выпускной клапан, и только затем — впускной. Это позволяет избежать резких перепадов давления при пуске системы.
