Чем разбавляется грунтовка ГФ-021: растворители и пропорции

Для достижения рабочей вязкости грунтовку ГФ-021 разбавляют органическими растворителями: сольвентом, ксилолом или уайт-спиритом. Часто применяется смесь уайт-спирита и ксилола в соотношении 1:1 по массе.

Важно соблюдать технологический предел: доля растворителя не должна превышать 20% от массы исходного состава. Если вы используете краскопульт, материал необходимо довести до консистенции «жидкой сметаны» и обязательно профильтровать через сетку с размером ячеек 150–200 мкм.

Чем разбавляется ГФ-021: выбор растворителя и пропорции

Выбор конкретного вещества зависит от способа нанесения и требуемой текучести. Для ручного нанесения кистью или валиком грунт можно не разбавлять, если его вязкость позволяет равномерно распределить слой. Однако при работе с профессиональным оборудованием корректировка состава становится обязательной.

Основные варианты растворителей:

• Уайт-спирит или нефрас (С4-150/200) — подходят для стандартных работ и ручного нанесения.

• Ксилол и сольвент — обеспечивают лучшую текучесть при работе с распылителями.

• Смесь уайт-спирита и ксилола (1:1) — универсальный вариант, рекомендуемый для достижения оптимальной вязкости.

Существуют специфические условия эксплуатации. Если работы проводятся в электрическом поле (электростатическое нанесение), необходимо использовать специализированные составы: РЭ-3В или РЭ-4В.

Перед добавлением любых жидкостей обязательно перемешайте грунтовку. При длительном хранении на поверхности часто образуется твердая нерастворимая пленка лака. Ее нужно полностью удалить, иначе состав будет работать некорректно. После удаления пленки добавьте небольшое количество растворителя для восполнения потерь летучих компонентов.

Технология подготовки и нанесения

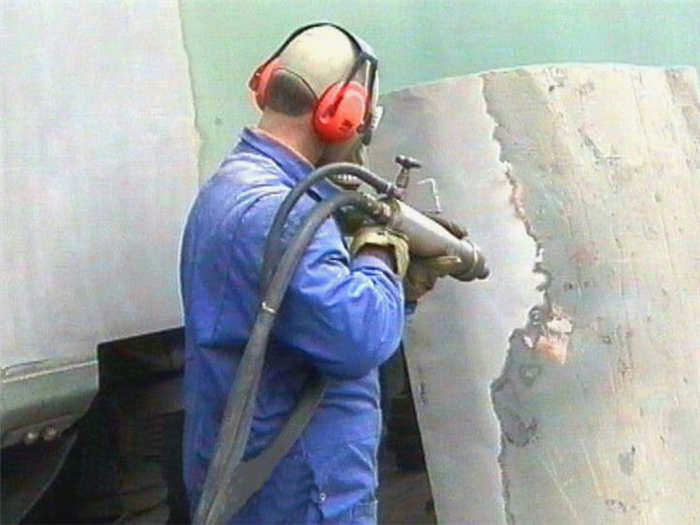

Качественное грунтование начинается с очистки основания. Металл нужно освободить от ржавчины, окалины и старых слоев краски с помощью шлифмашинки или металлической щетки. Деревянные поверхности (фанера, ОСП, МДФ) следует зашкурить и тщательно обеспылить. Перед началом работ обязательно обезжирьте поверхность уайт-спиритом.

Процесс нанесения проходит в несколько этапов:

1. Тщательное перемешивание состава в течение 3–5 минут.

2. Доведение до нужной вязкости растворителем (не более 20%).

3. Нанесение первого слоя толщиной 15–20 мкм.

4. Ожидание полного высыхания перед вторым слоем или финишной эмалью.

Температурный режим критичен для технологии. Работать можно при температуре от +5°C до +35°C. При влажности воздуха выше 80% процесс полимеризации существенно замедляется. Стандартное время высыхания составляет 12–24 часа при +20°C, но для полной набора прочности лучше оставить покрытие на сутки.

ГФ-021 или ГФ-0119: в чем разница

Многие потребители путают эти два обозначения. На самом деле это один и тот же материал, производимый по ГОСТ 25129-82. Различие заключается исключительно в цветовой гамме.

ГФ-021 чаще всего представлена серой или красновато-коричневой (классической). ГФ-0119 — это преимущественно красно-коричневый вариант. Технические характеристики, включая адгезию, расход и устойчивость к коррозии, у них идентичны. Выбор цвета должен диктоваться цветом будущей финишной эмали: светлую краску лучше наносить на серый грунт, а темные составы — на красно-коричневый.

Расход и эксплуатационные свойства

Средний расход составляет 60–100 грамм на 1 м². Если поверхность очень пористая (например, дерево или бетон), закладывайте запас в 1,5 раза больше расчетного объема. Общая толщина сухого слоя обычно не превышает 25 мкм.

После полимеризации покрытие становится матовым и обладает следующими свойствами:

• Устойчивость к температурным перепадам от -45 до +60°C.

• Высокая адгезия (сцепление) с металлом и деревом.

• Защита от коррозии и воздействия влаги.

Перед нанесением финишного слоя рекомендуется слегка зашлифовать грунт наждачной бумагой с зернистостью Р320–Р800. Это уберет мелкие неровности и обеспечит идеальную гладкость эмали. При работе помните о безопасности: материал горюч, имеет резкий запах и требует использования респиратора и перчаток.
