Газовый обогреватель для гаража своими руками: схемы и типы

Изготовление газового обогревателя для гаража требует понимания двух принципиальных схем: открытого и закрытого типа. В первом случае продукты сгорания попадают в помещение, что быстро нагревает воздух, но создает риск отравления угарным газом и выжигает кислород. Во втором варианте используется теплообменник, где пламя греет металлические трубки, а через них проходит чистый воздух из помещения, который затем выбрасывается через выхлопную трубу на улицу.

Типы газовых обогревателей для гаража

Самодельные устройства можно разделить по принципу передачи тепла. Если вам нужно быстро просушить стены или прогреть помещение после долгого простоя, подойдет тепловая пушка с открытым обогревом. Она работает за счет нагнетания воздуха вентилятором через зону горения. Для постоянного и безопасного использования в закрытом гараже лучше собирать систему с теплообменником.

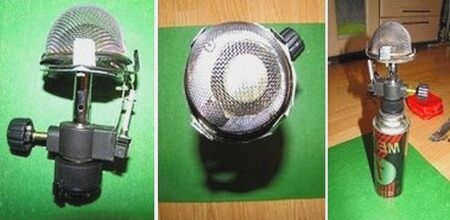

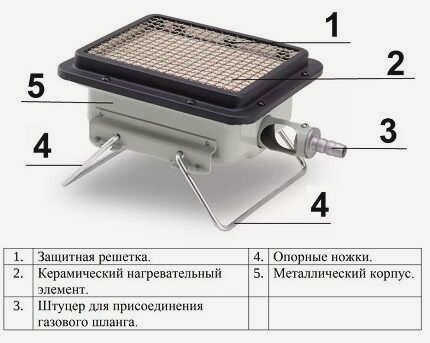

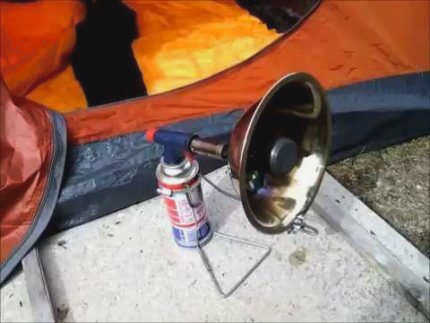

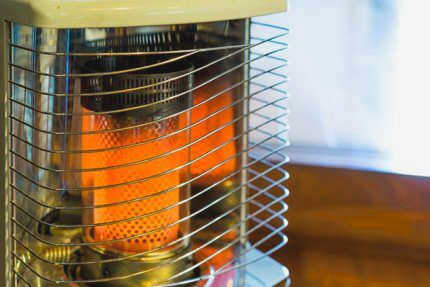

Инфракрасная газовая горелка или обычная плитка могут служить основой для таких систем. Принцип работы здесь заключается в том, что топливо газ постепенно сгорает внутри камеры, нагревая элементы конструкции, которые затем отдают тепло либо через конвекцию воздуха, либо путем инфракрасного излучения на предметы и поверхности.

Как сделать газовую тепловую пушку (открытый тип)

Это самый простой вариант в плане сборки, но он требует обязательного наличия принудительной вентиляции в гараже.

Необходимые материалы и инструменты

Для работы вам потребуются:

Огнеупорный корпус из стальной трубы с толстыми стенками (диаметр до 18 см, длина 1–1,5 метра).
Горелка от газового котла или насадка.
Вентилятор (его диаметр должен соответствовать диаметру корпуса).
Газовый баллон, шланг подачи газа и редуктор.

Пошаговая инструкция по сборке

Сначала подготовьте корпус. В стальной трубе нужно просверлить два отверстия, отступив от краев по 2–3 см. Одно отверстие предназначено для входа газового шланга, другое — для выходного патрубка (диаметром около 5 см).

Внутри корпуса создается камера сгорания из стальной трубы меньшего диаметра. К этой трубе снаружи привариваются металлические ребра-пластины от 4 до 8 штук. Эти пластины увеличивают площадь теплоотдачи и фиксируют камеру внутри основного корпуса. После сварки камеры к корпусу необходимо герметично закрыть зазор с помощью металлического круга, вырезанного по диаметру конструкции.

Горелку монтируют внутрь камеры сгорания. Мастера рекомендуют крепить её на тонкой изогнутой металлической трубке, которую предварительно приваривают изнутри. На противоположном конце корпуса устанавливается вентилятор. Его удобнее крепить через прямоугольный фланец, который приваривается к трубе.

Перед первым запуском обязательно проверьте герметичность всех соединений, особенно места стыка шланга с редуктором.

Создание безопасного теплообменника (закрытый тип)

Этот вариант идеально подходит для гаража, где важна чистота воздуха. Конструкция представляет собой стальную коробку со встроенными трубками. Горелка находится внутри камеры, нагревает трубки, а вентилятор прогоняет через них воздух. Продукты сгорания уходят через выхлопную трубу на улицу.

Схема сборки теплообменника

Изготовьте корпус-коробку из металла.
Вварите в него сквозные трубки, которые будут выполнять роль радиатора.

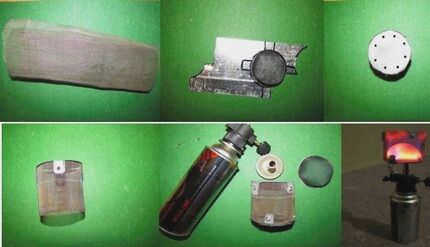

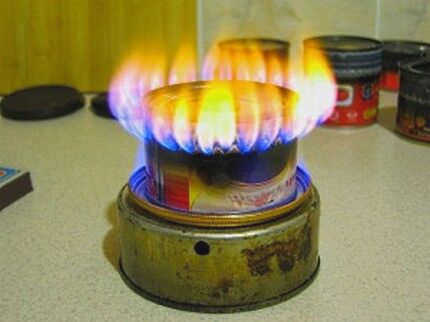

Установите горелку (например, туристическую или от плитки) так, чтобы она была полностью интегрирована в камеру сгорания. Это исключит попадание газов в помещение.
Сверху предусмотрите выход для выхлопной трубы. Первое колено трубы лучше сделать из нержавейки, далее можно использовать обычную серую сантехническую трубу.
Для циркуляции воздуха используйте вентилятор (например, компьютерный на 12В). Его потребление энергии ничтожно, а мощности достаточно для перемещения потоков.

Такой прибор может нагревать помещение с нуля до 20 градусов за 10 минут. При использовании баллона объемом 5 литров расход составит около 100 г/ч на полной мощности.

Меры безопасности при работе с газом

Самодельные обогреватели — это всегда повышенный риск, если пренебрегать правилами эксплуатации.

Никогда не оставляйте работающий прибор в гараже без присмотра, особенно на ночь.
Расстояние от бензобака автомобиля до самодельной пушки должно составлять минимум полтора метра.
Обязательно оборудуйте помещение вытяжной или естественной вентиляцией.
Для повышения надежности используйте горелку с клапаном, который перекрывает газ при отсутствии пламени.
Желательно установить датчик утечки газа и контроля уровня СО2.

При использовании теплообменника на выходе горячего воздуха рекомендуется ставить защитный отражающий экран, чтобы избежать случайных ожогов. Если конструкция предполагает использование дизельного топлива вместо газа, помните: такие устройства считаются наиболее опасными из-за риска попадания продуктов горения в помещение при неисправности системы.
