Гаражные ворота своими руками: размеры и проектирование

Для изготовления распашных гаражных ворот стандартным и наиболее востребованным размером считается проем 2200х3000 мм (высота 2,2 метра и ширина 3 метра). При самостоятельном проектировании важно учитывать не только габариты самого полотна, но и технологические зазоры. Оптимальные отступы для беспрепятственного открывания составляют: сверху — около 1 см (толщина электрода), снизу — от 1 до 2 см (чтобы снег и грязь не блокировали движение), по бокам — 0,5 см.

Проектирование размеров и геометрии каркаса

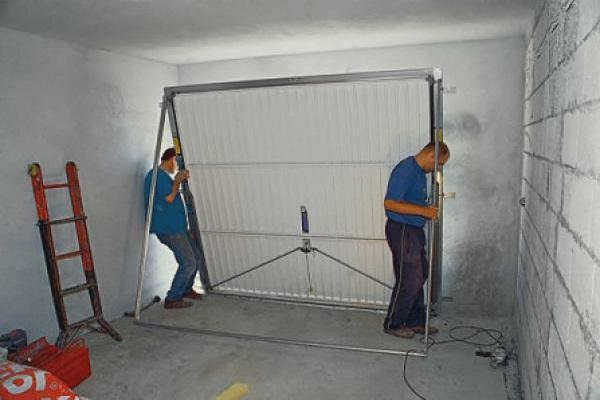

Главная ошибка при самостоятельном изготовлении ворот заключается в попытке собрать обычный прямоугольник без усиления. Под собственным весом стального листа такая конструкция неизбежно деформируется, превращаясь из прямоугольника в параллелограмм. Чтобы нижний угол не цеплял порог, а верхний не оставлял щель, каркас должен иметь диагональную укосину.

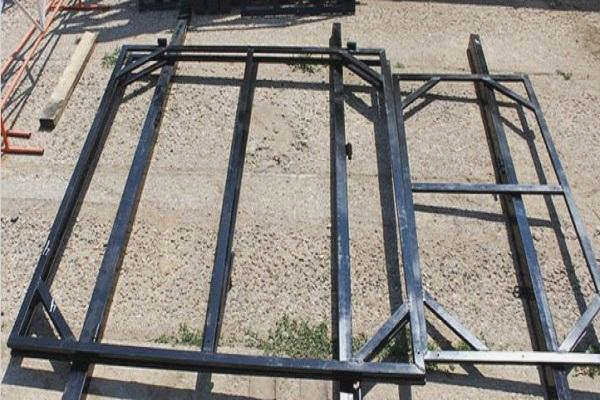

Правила построения жесткого каркаса

Надежная створка состоит из трех ключевых элементов:

Внешняя рама. Это силовой контур. Для ворот шириной до 3 метров лучше использовать профильную трубу сечением 60х40 мм или 60х30 мм с толщиной стенки около 2 мм. Если вы используете стальной уголок (например, 50х50 мм), он обеспечит большую площадь сварного шва, что критично для долговечности петель.
Внутренние ребра жесткости. Горизонтальные перемычки предотвращают «складывание» рамы внутрь. Для них подойдет более легкая труба 40х20 мм или 40х25 мм.
Диагональная укосина. Это единственный элемент, который эффективно борется с провисанием. Укосину нужно располагать строго по диагонали: от нижнего угла со стороны петель к верхнему внешнему углу. В таком положении она работает на сжатие.

Расчет материала на одну створку (пример 1,5 х 2 м)

Если ваша задача — сделать две створки по 1,5 метра шириной и 2 метра высотой, расчет будет следующим:

Для рамы (труба 60х30 мм): два вертикальных отрезка по 2 м и два горизонтальных по 1,5 м. Итого — 7 метров на одну створку.
Для укосины (труба 40х20 мм): длина вычисляется по теореме Пифагора (√(1,5² + 2²) = 2,5 м).
Для перемычки: один отрезок 1,5 м.

Выбор материалов и комплектующих

Выбор металла напрямую влияет на вес ворот и нагрузку на петли. Стальные листы толщиной 2–3 мм являются наиболее сбалансированными по весу и прочности. Использование слишком тяжелых листов (более 5 мм) потребует установки усиленных петель, иначе створки начнут опускаться со временем.

Для сборки профессионального каркаса рекомендуется использовать:

Профильную трубу сечением 60х40 мм для периметра и 40х20 мм для внутренних элементов.

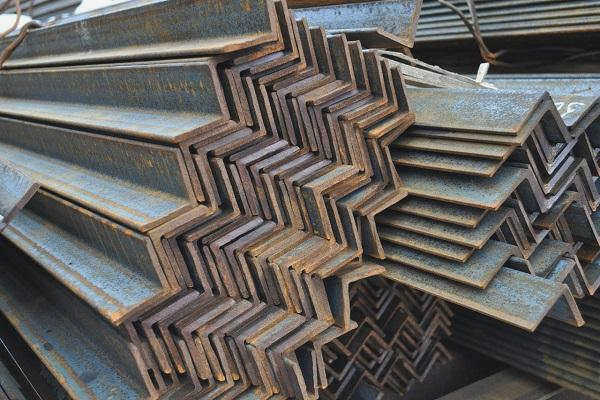

Стальной уголок (от 50х50 мм) в качестве опорной рамы или для усиления нижнего края, где проходят колеса автомобиля. Применение профиля 50х50 мм внизу позволяет приподнять створки на дополнительные 25 мм, что защищает их от попадания талых вод внутрь гаража.
Листовой металл (горячекатаный или холоднокатаный) толщиной 1,5–3 мм.

При монтаже замков стоит предусмотреть использование профильной трубы 40х40 мм в месте стыка створок. Это создаст площадку для нахлеста листа металла и послужит стойкой, в которую могут заходить ригели сувальдного замка. Для вертикальных засовов (длина прутка должна быть около 20 мм) важно учитывать разницу между шириной створки и рамы: если створка 4 см, а рама 5 см, необходим запас в 1 см для корректного захода ригеля.

Технология сборки и сварки

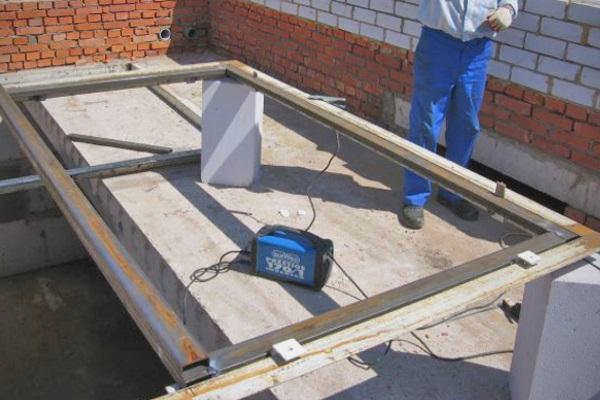

Сборку необходимо проводить на максимально ровной поверхности — бетонном полу или сварочном столе. Это гарантирует, что геометрия будет соблюдена с первого раза.

Пошаговый процесс изготовления

Сначала нарежьте детали. Для получения эстетичного узла внешнюю раму лучше резать под углом 45 градусов. После раскладки деталей на плоскости используйте магнитные угольники или струбцины для фиксации прямых углов.

Процесс сварки делится на два этапа:

Сборка на прихватках. Сделайте короткие швы по углам и проверьте диагонали рулеткой. Они должны быть абсолютно равными. Если есть отклонение, подбейте конструкцию до идеального прямоугольника.
Проварка швов. Только после проверки геометрии соединяйте детали сплошным швом. Начинайте с углов, затем переходите к внутренним ребрам и укосине.

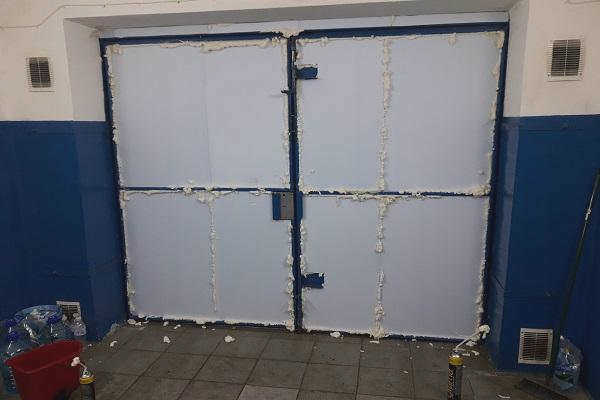

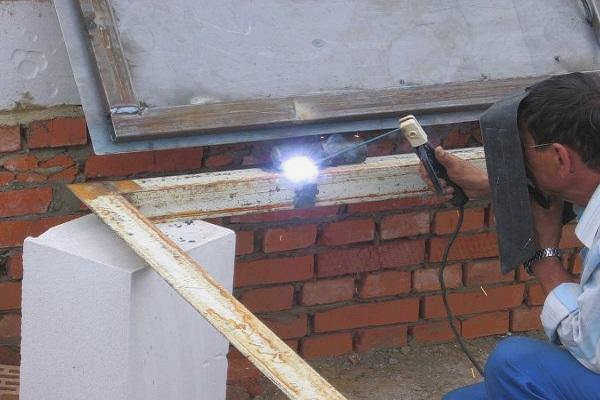

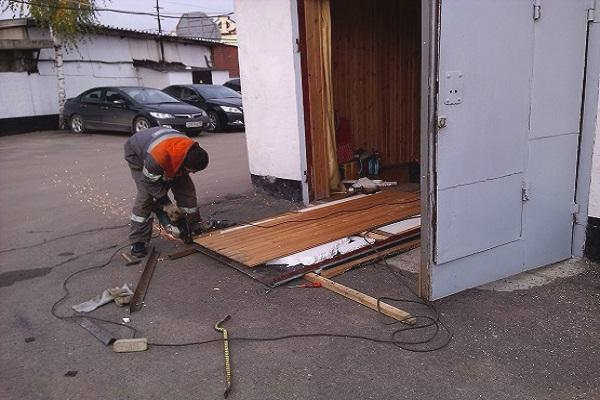

При приварке обшивки (листа металла) используйте метод «прихваток». Поджимайте лист через деревянную рейку, чтобы не обжечься, и постепенно обваривайте полотно. Если вы планируете утеплять ворота, изнутри к каркасу крепится деревянная обрешетка, между элементами которой укладывается пенополистирол или рулонный изоляционный материал.

Финишная обработка и защита

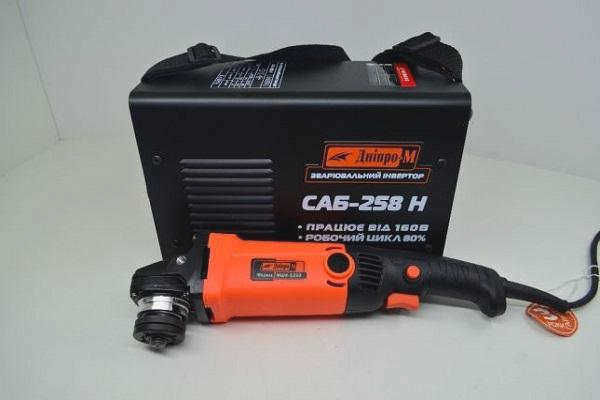

Металл требует обязательной подготовки перед покраской. Сначала зачистите сварные швы шлифовальной машинкой и удалите шлак. Затем поверхность нужно обезжирить растворителем (например, № 646).

Нанесение защитного слоя должно быть системным:

Сначала наносится слой грунтовки по металлу. При использовании эмали НЦ важно помнить, что покрытие взаимодействует с грунтом, а не напрямую с металлом, поэтому чистота поверхности важнее толщины слоя.
После полного высыхания первого слоя наносится минимум два слоя краски. Если планируется использование краскопульта, расход эмали составит около 5 литров на средний объем работ.

Для защиты от коррозии в местах крепления петель можно использовать стальную полосу (флажок), которая усилит узлы нагрузок. Все петли перед монтажом желательно смазать литолом, чтобы предотвратить их прикипание к металлу.
