Строительство гаражных ворот своими руками

Гаражные ворота — дорогостоящая конструкция, поэтому многие автовладельцы хотят изготовить и установить ворота самостоятельно. Технология сборки гаражных ворот своими руками не так сложна, как кажется, и при строгом соблюдении инструкции "дом" для автомобиля обретет надежную защиту.

Специфика изготовления

Процесс создания конструкции гаражных ворот начинается с проектирования и подготовки подробных схем и чертежей. Никаких специальных навыков для этого не требуется. Возьмите бумагу, линейку и карандаш и измерьте все размеры. Сначала определите ширину. Она должна быть равна ширине кузова автомобиля, но с дополнительным допуском не менее 30 см с обеих сторон. Для более точного измерения лучше всего провести замеры в нескольких точках, а затем определить среднее арифметическое. Затем измерьте высоту. Это проще, так как гараж обычно строится под конкретный автомобиль, поэтому у вас уже есть необходимый параметр.

Теперь вы можете составить план, продумав все элементы конструкции.

Схема распашных ворот самая простая:

• Вы рисуете два прямоугольника и указываете их размеры;
• Если вам нужны разные размеры створок, укажите это на чертеже.

Чертежи для других типов ворот делаются аналогично, но учтите, что подъемно-сдвижные ворота имеют только одну секцию. Будьте внимательны при указании ребер жесткости. При составлении чертежа секционных ворот учитывается количество секций.

Характеристики

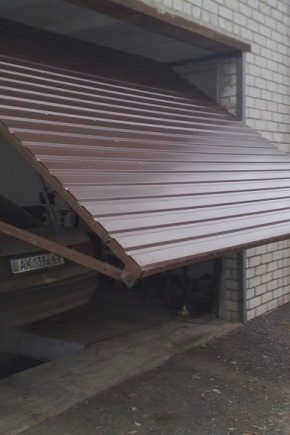

Подъемные гаражные ворота — это конструкции, которые открываются с помощью подъемного механизма. Существует несколько разновидностей подъемных гаражных ворот, каждая из которых имеет свои преимущества и недостатки.

Механизм открывания происходит следующим образом: полотно ворот (одной из особенностей подъемных ворот является наличие только одного полотна) скользит вверх, складывается или просто стоит параллельно потолку. То, как в конечном итоге располагается полотно ворот, зависит от типа ворот.

В полотно ворот могут быть встроены дополнительные элементы, например, калитка или окно. Часто используются оба варианта. Это связано с тем, что гараж часто используется не только как место для хранения автомобиля, но и как место для ремонта.

В этом случае владельцу часто неудобно открывать гараж, приводя в движение тяжелую конструкцию. Гораздо проще просто воспользоваться встроенной дверью, обеспечивающей доступ в гараж без его непосредственного открытия.

Стоит также упомянуть об особенностях расположения окон, которые пропускают в гараж дополнительный свет. Окна изготавливаются из стекла, обязательно используются жалюзи. Это обеспечит безопасность гаража и минимизирует риск проникновения злоумышленников через окна.

Важно также отметить, что данный тип ворот сложен в установке. Это связано не только с внушительным весом конструкции, но и со сложностью механизма, приводящего в движение полотно ворот. Сложности возникают как с ручным управлением, так и с дистанционным.

Цена подъемных гаражных ворот варьируется, но не намного превышает стоимость других типов моделей (навесных, роллетных и т.д.). Например, самую дешевую модель можно приобрести за 16 000 рублей. Верхнего предела для этих цен не существует. Стоит иметь в виду, что конструкция, изготовленная на заказ по индивидуальным размерам, будет стоить значительно дороже.

Преимущества и недостатки

Приподнятые конструкции для гаража имеют как преимущества, так и недостатки примерно в равном количестве.

Если говорить о преимуществах, то стоит отметить следующие особенности:

• Компактность. Сама створка не требует дополнительного места перед гаражом, в отличие, например, от распашных ворот. Дополнительное пространство необходимо под потолком, но даже там оно не очень большое. Максимальное свободное пространство для полотна ворот обычно составляет 20 см.
• Простота установки. Любой новичок без проблем справится с установкой. Для установки ворот требуется определенный навык и опыт.
• Ворота могут быть оснащены пультом дистанционного управления. Это касается как открывания с помощью переносного пульта, так и управления с помощью кнопочного или настенного пульта.

• Простота эксплуатации. Вертикальные двери открываются и закрываются легче, чем горизонтальные. Это возможно благодаря специальному механизму, состоящему из пружин и рычага.
• Бесшумная работа. При поднятии и опускании двери не возникает шума.
• Высокий уровень безопасности. Некоторые типы дверей характеризуются тем, что их практически невозможно взломать. Единственный способ попасть в такой гараж с улицы — разрезать полотно.

• Длительный срок службы. Если ворота не самодельные, а заводские, то производители обычно дают десятилетнюю гарантию бесперебойной работы.
• Простота обслуживания. Материал, из которого изготовлено само полотно ворот, покрыт специальным составом, который защищает его от коррозии и других неблагоприятных факторов. Следовательно, необходимо лишь время от времени смазывать механизмы, чтобы они работали более плавно.
• Разнообразие сфер применения. Подъемник можно использовать как на открытом воздухе, так и в помещении. Он также подходит для установки в одно- и двухместных гаражах.

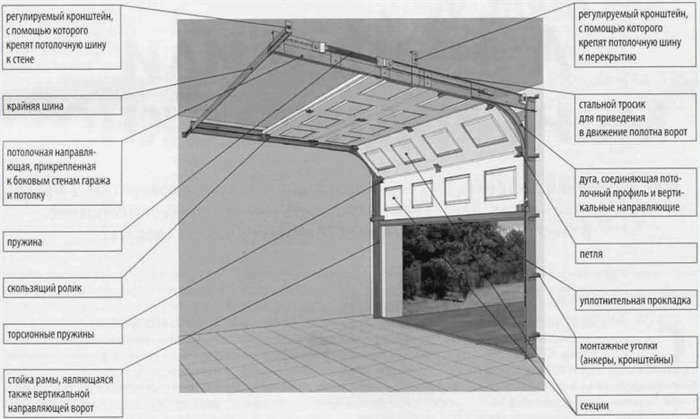

Конструкция и схема работы складных гаражных ворот

Система складных (щитовых) ворот представляет собой довольно простое механическое устройство. Основными и несущими нагрузку компонентами являются рама, направляющие и рычажно-пружинный механизм, который приводит в движение полотно. Механизм может управляться вручную или с помощью электропривода, управляемого дистанционно (пульт дистанционного управления). Дверь открывается с помощью рычагов, закрепленных на нижней стороне полотна, и двух направляющих для движения роликов, закрепленных в верхней части полотна. Открытие осуществляется путем потягивания за ручку в нижней части полотна и происходит довольно легко благодаря пружинам в рычажном механизме.

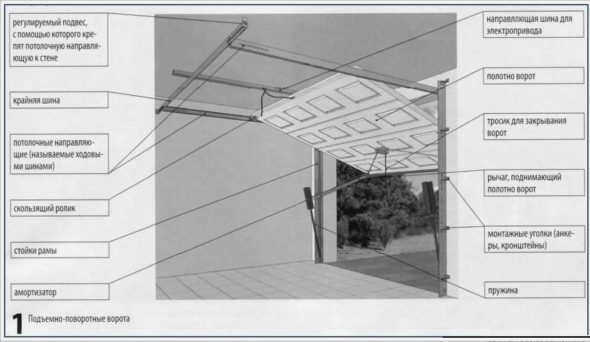

Схема подъемного механизма

Существует два типа тягового механизма подъемных ворот:

1. Рычажно-пружинный — достаточно простой и надежный механизм, который пользуется популярностью у владельцев гаражей. Особенности установки: точная регулировка пружин натяжения, качественная и точная установка роликовых направляющих.
2. С противовесом — в основном используется для ворот с большим весом полотна. Трос крепится к нижним углам полотна и проходит через шкив к противовесу, установленному на другой стороне подъемного механизма.

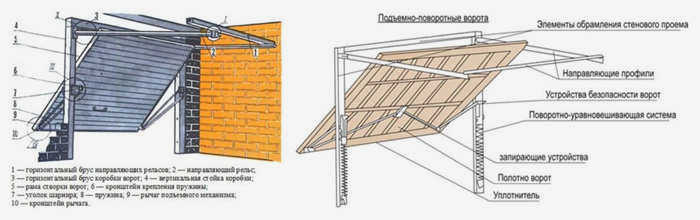

Схема подъемных гаражных ворот

Чертеж подъемных гаражных ворот

При подготовке чертежа для собственных размеров проема целесообразно использовать готовые решения с некоторыми поправками на собственные размеры. Ниже приведен пример чертежа для изготовления ворот:

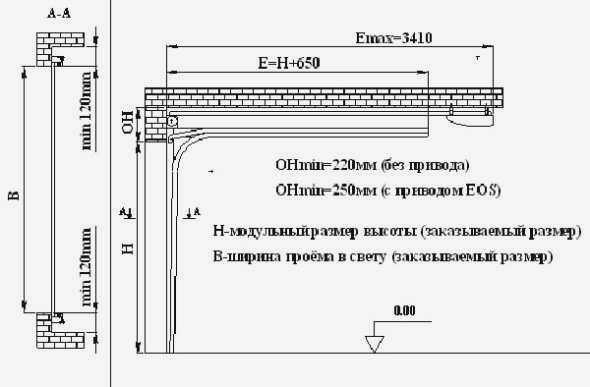

Чертеж подъемных ворот

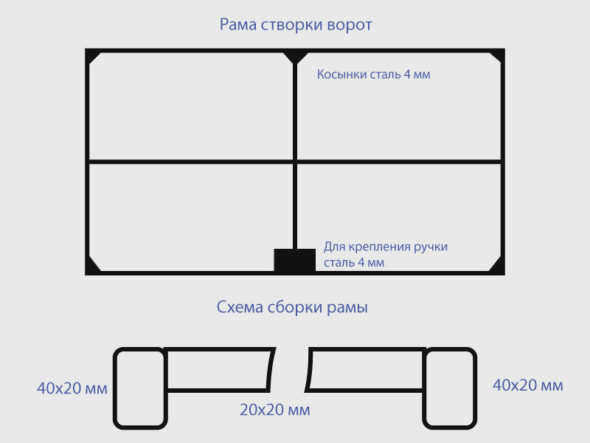

Схематический чертеж рамы, с размерами, адаптированными к размерам ворот.

Строительство подъемных ворот своими руками: Чертежи и эскизы

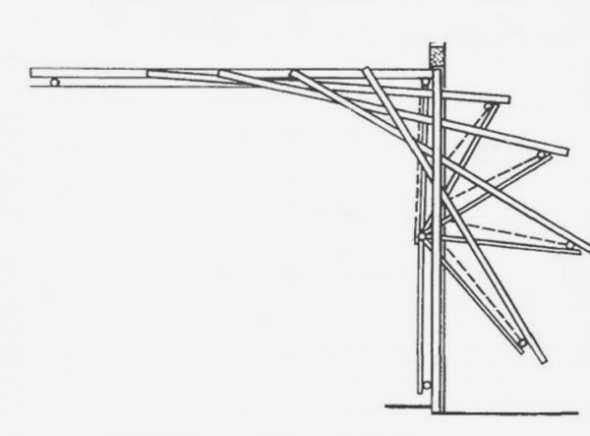

Схема устройства откатных и револьверных ворот в гараже

Технология и процесс производства подвесных ворот намного проще, чем секционных. Как и в случае с секционными воротами, перед началом производства необходимо провести подготовительные работы, которые включают в себя измерение проема, расчет размеров ворот и закупку материалов.

После замера проема необходимо изготовить чертеж будущих ворот. На чертеже изображены основные компоненты ворот:

• защитное полотно;
• вертикальные и горизонтальные направляющие;
• ролик в верхней и нижней части полотна;
• монтажный кронштейн для вертикальной направляющей;
• пружина и кронштейн крепления петли.

По возможности рассчитайте точки контакта основных компонентов, количество необходимых крепежных элементов и их размеры. Подробный план операций подъема и поворота вместе с чертежами основных компонентов показан на фотографии выше.

Выбор материала

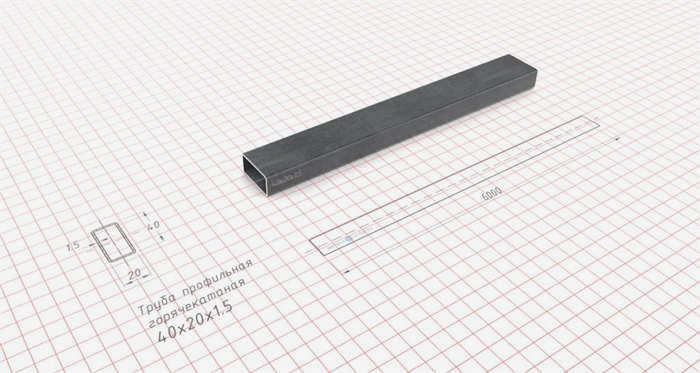

Профилированная стальная труба для изготовления каркаса защитного крыла

Для изготовления распашных ворот может использоваться широкий спектр различных материалов, в зависимости от дизайна и параметров конструкции. Распашные ворота оснащаются системой противовесов или пружинного баланса, в зависимости от конструкции ворот.

В данном случае мы опишем технологию с противовесом. Для изготовления каркаса защитной двери потребуется металлическая труба 40х20х1,5 мм. Из нее же будут изготовлены поперечные направляющие рамы, держатель ролика и упор. Лицевая сторона рамы будет обшита профилированным металлическим листом толщиной 0,7 мм.

Как изготовить подъемную конструкцию

К изготовлению подъемной конструкции можно приступать сразу же после завершения строительства и укрепления отверстия. Следует помнить о мерах предосторожности и использовать защитные очки и перчатки.

Последовательность действий при изготовлении ворот состоит в следующем:

С внутренней стороны поверхность стены размечается в соответствии с составленной схемой. Расстояние между креплениями составляет 30 см. Если в качестве материала выбрана стальная труба 50×50 мм, ее необходимо распилить на две части с помощью шлифовальной машины с металлическим диском. Острые края и заусенцы после распила необходимо зачистить напильником.

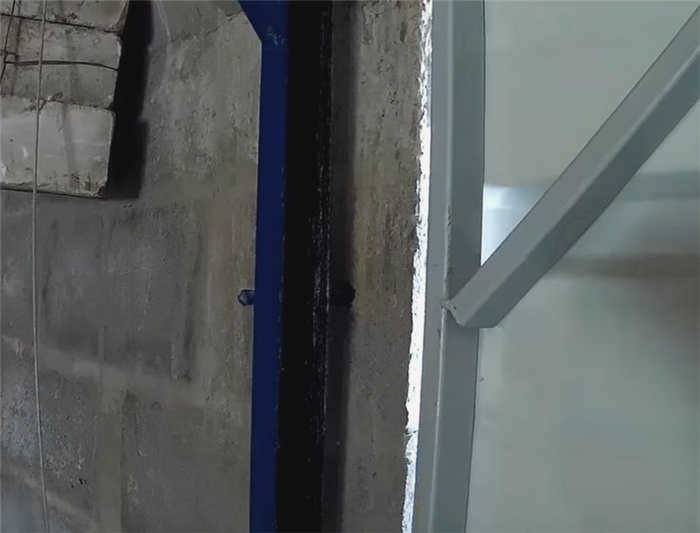

Распиленная труба крепится непосредственно к стене или к специальным дюбелям из арматуры.
