Г4 группа горючести: характеристики и критерии материалов

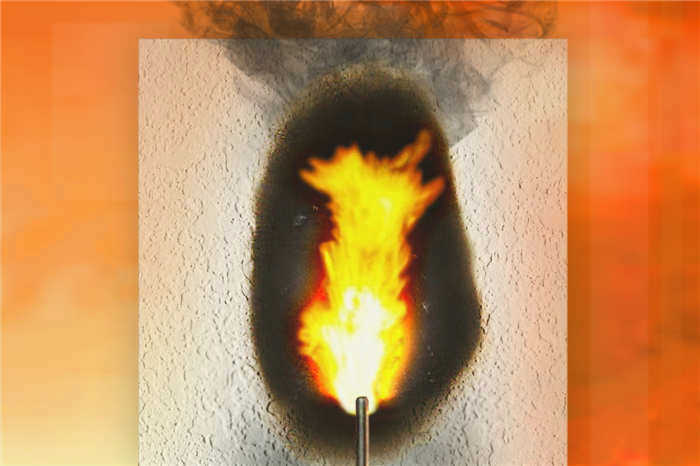

Материалы группы Г4 являются наиболее опасными с точки зрения пожарной нагрузки. Согласно ГОСТ 30244, к этой категории относятся сильногорючие вещества, которые при воздействии огня продолжают самостоятельное горение более 300 секунд (5 минут), выделяют дым с температурой выше 450 °C и разрушаются крайне интенсивно: потеря массы превышает 50%, а повреждение по длине составляет более 85%. При горении таких материалов часто наблюдается образование горящих капель, расплавов или фрагментов, которые способствуют быстрому распространению пламени.
Технические критерии групп горючести

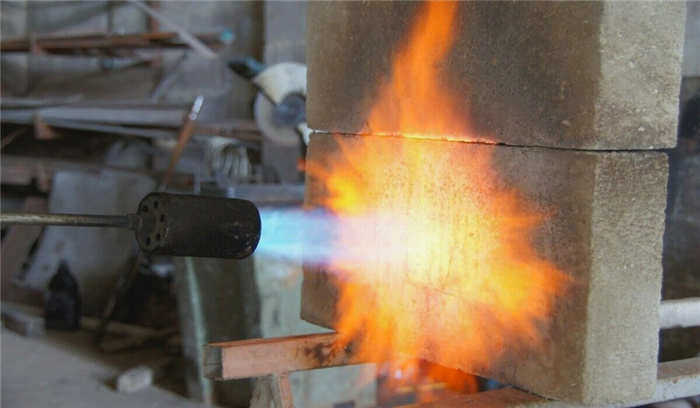

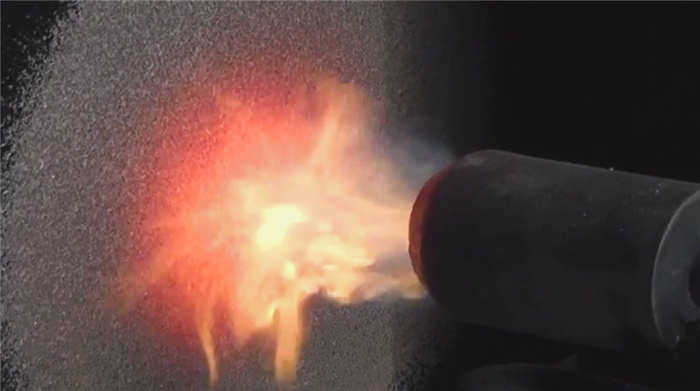

Классификация строительных материалов по горючести базируется на результатах испытаний в огневой печи. Инженеры оценивают четыре ключевых параметра: температуру дымовых газов, степень повреждения образца по длине и массе, а также продолжительность самостоятельного горения после устранения источника пламени.
Для точного понимания разницы между классами используйте следующую таблицу параметров:
| Группа горючести | Температура дыма, °C | Повреждение по длине, % | Потеря массы, % | Самостоятельное горение, сек |
|---|---|---|---|---|
| Г1 (слабогорючие) | не более 135 | не более 65 | не более 20 | 0 |
| Г2 (умеренно горючие) | не более 235 | не более 85 | не более 50 | до 30 |
| Г3 (нормально горючие) | не более 450 | более 85 | не более 50 | до 300 |
| Г4 (сильногорючие) | выше 450 | более 85 | более 50 | более 300 |
Важное техническое условие: материалы групп Г1, Г2 и Г3 не должны образовывать горящих капель расплава. Если при испытаниях материал плавится и «капает» огнем, он автоматически переходит в категорию Г4, даже если остальные показатели укладываются в нормы более низких групп.

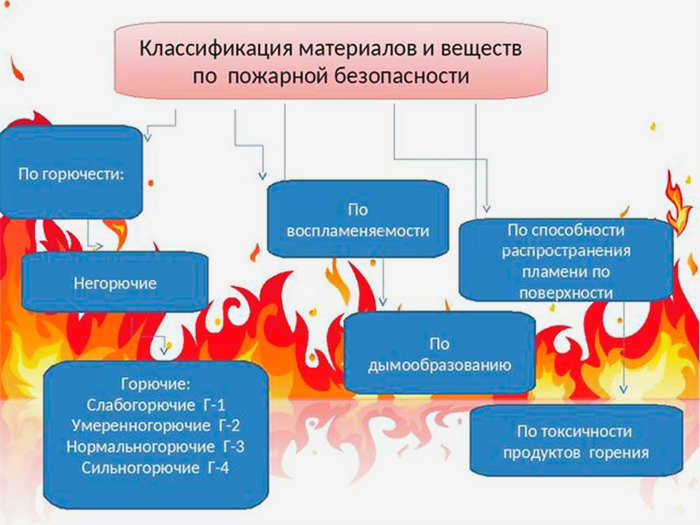

Связь горючести с классами пожарной опасности (КМ)
Группа горючести (Г) — это лишь один из компонентов комплексной оценки безопасности. В соответствии с ФЗ-123, для определения итогового класса пожарной опасности (от КМ0 до КМ5) учитываются еще три характеристики: воспламеняемость (В), дымообразующая способность (Д) и токсичность продуктов горения (Т).
Проектировщики используют эти данные для назначения классов КМ. Например, материал с группой Г4 практически никогда не попадет в высокобезопасные классы. Сочетание характеристик определяет допустимость применения отделки или изоляции в конкретных помещениях: от путей эвакуации до шахт лифтов и подвалов.

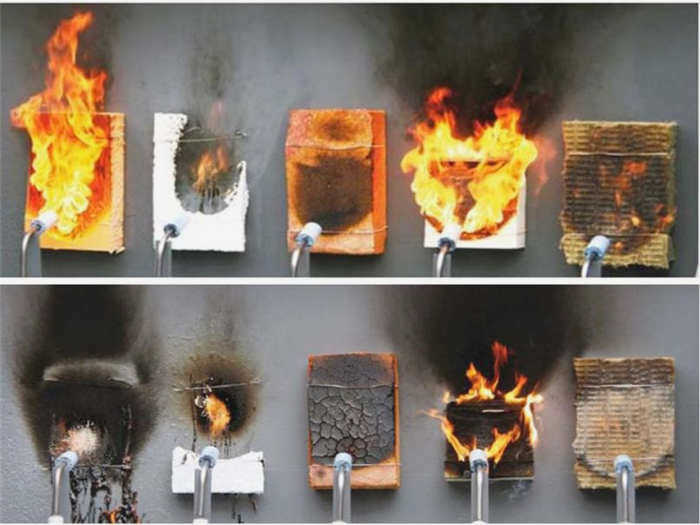

Примеры материалов по группам
Группу горючести определяет не химический состав сам по себе, а результат лабораторных испытаний конкретного образца. Один и тот же тип полимера может иметь разные маркировки в зависимости от добавленных антипиренов. Тем не менее существуют типичные ориентиры для строительной отрасли:
-
НГ (негорючие): бетон, кирпич, сталь, стекло, природный камень.
-
Г1: гипсокартон, качественные ПВХ-панели, некоторые виды минеральной ваты.
-
Г2–Г3: поликарбонат, многие виды линолеума, полипропиленовые трубы.
-
Г4: натуральная древесина, ДСП, незащищенный пенополистирол (пенопласт), вспененный полиэтилен.
Особенности негорючих материалов (НГ)
Не путайте категорию Г1 с категорией НГ. Негорючие материалы проходят испытания по методу I ГОСТ 30244 в печи при температуре 750 °С. Чтобы получить маркировку НГ, материал должен одновременно соответствовать трем условиям: прирост температуры в печи не выше 50 °C, потеря массы не более 50% и пламенное горение длительностью менее 10 секунд.
Внутри категории НГ выделяют две подгруппы согласно ГОСТ Р 57270-2016:
-
НГ1 (полностью негорючие): минимальный нагрев печи (≤ 30 °С) и теплота сгорания не более 2,0 МДж/кг. К ним относятся гранит и сталь.
-
НГ2 (практически негорючие): допускается кратковременное горение до 20 секунд и теплота сгорания до 3,0 МДж/кг. Это характерно для гипсокартона или базальтовых матов с небольшим количеством органического связующего.
Если в многослойной конструкции (например, в сэндвич-панели) хотя бы один слой является горючим, вся конструкция теряет статус НГ и классифицируется как горючая. Это критический момент при монтаже фасадных систем или теплоизоляции кровли.
