Форсунки для газовых варочных панелей: характеристики и тонкости замены


Газовая плита – это прибор, предназначенный для бытового использования. Его задача заключается в преобразовании газообразного топлива в тепловую энергию путем его сжигания. Стоит рассмотреть, какие бывают форсунки для газовых плит, каковы их характеристики и тонкости замены.


Содержание

Что это такое?

Принцип работы газовой плиты имеет определенный алгоритм. Газ под давлением подается в газопроводную систему, которая является частью плиты. Когда открывается запорный клапан на передней панели, голубое топливо движется к точке сгорания. На этом этапе, в зависимости от конструкции конкретной модели, газ смешивается с воздухом, чтобы обеспечить оптимальные условия для воспламенения. В конечной точке устанавливаются рассекатели пламени, позволяющие пламени гореть стабильно.


Газовое топливо может подаваться из газовой магистрали или сжижаться в специальных баллонах. В большинстве случаев сетевой газ и сжиженный газ – это одно и то же вещество. Однако способ их транспортировки к конечному потребителю влияет на характеристики сгорания и условия, при которых возможно сгорание.

Для обеспечения стабильной работы газовой варочной панели при использовании того или иного вида топлива необходимо установить соответствующие форсунки.

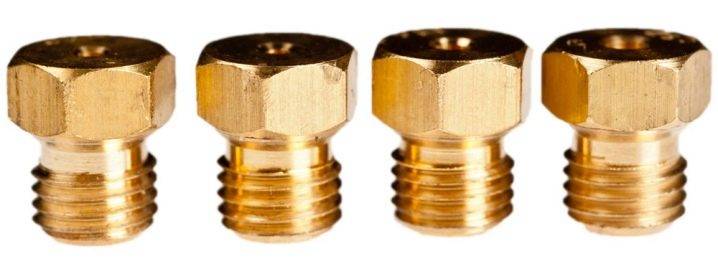

Форсунки для газовой плиты являются сменными частями горелки плиты. Их основная задача – доставить нужное количество топлива под нужным давлением к месту сгорания. Форсунки оснащены отверстием, диаметр которого определяет параметры “потока” газа. Размер отверстия в каждом типе форсунок рассчитан на определенное давление в газовой системе. Характеристики последних существенно различаются в зависимости от способа поставки и от того, является ли топливо природным или сжиженным (пропан).

Для обеспечения стабильной и эффективной работы газовой варочной панели, исключения дымообразующих веществ и предотвращения выделения вредных продуктов сгорания необходимо оснастить газовую варочную панель форсунками, размер которых соответствует условиям, указанным производителем.

Типы и характеристики

Насадки – винтовые. Они имеют шестигранное гнездо в головке и внешнюю резьбу и в основном изготавливаются из бронзы. Они снабжены продольным отверстием. На лицевой стороне нанесена маркировка, указывающая расход в кубических сантиметрах в минуту.



Для плиты, работающей на баллонном топливе, следует устанавливать форсунки меньшего диаметра. Это связано с тем, что давление в баллоне намного выше, чем в обычной газовой магистрали. Если диаметр отверстия форсунки больше допустимого значения, через форсунку проходит больше газа, чем может быть полностью сожжено. Это приводит к образованию сажи на емкости и выделению вредных продуктов сгорания. Газовая горелка, подключенная к газовой магистрали, оснащена форсунками меньшего размера. Более низкий коэффициент давления в сети обеспечивает подачу нужного количества топлива через это отверстие.

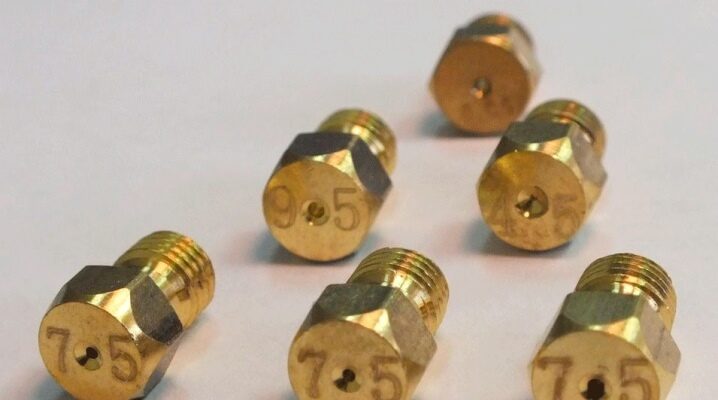

Каждая газовая конфорка поставляется с дополнительным набором форсунок. Если их нет в наличии и замена неизбежна, не прибегайте к самостоятельной модификации форсунок путем сверления отверстия.

Эти компоненты изготавливаются с использованием высокоточных приборов. Точность диаметра отверстия указывается в микронах, что сводит на нет эффективность самостоятельного дооснащения форсунок.

Для замены форсунок необходимо приобрести соответствующий комплект форсунок. Параметры форсунок, необходимых для каждого вида подачи топлива и подходящих для модели газовой варочной панели, можно найти в технической документации, прилагаемой к прибору.


Отношение диаметров сопел к значениям давления следующее

  • малая горелка – 0,75 мм / 20 бар; 0,43 мм / 50 бар; 0,70 мм / 20 бар; 0,50 мм / 30 бар;
  • средняя горелка – 0,92 мм / 20 бар; 0,55 мм / 50 бар; 0,92 мм / 20 бар; 0,65 мм / 30 бар
  • Большая горелка – 1,15 мм / 20 бар; 0,60 мм / 50 бар; 1,15 мм / 20 бар; 0,75 мм / 30 бар
  • Горелка печи – 1,20 мм / 20 бар; 0,65 мм / 50 бар; 1,15 мм / 20 бар; 0,75 мм / 30 бар
  • Горелка гриля – 0,95 мм / 20 бар; 0,60 мм / 50 бар; 0,95 мм / 20 бар; 0,65 мм / 30 бар.

Важно! В некоторых случаях неисправность форсунок может быть вызвана засорением выпускного отверстия. В этом случае проблема решается путем очистки форсунок вместо их замены.

Как следует чистить форсунки?

Рекомендуется периодически чистить или заменять форсунки – это неотъемлемая часть манипуляций по техническому обслуживанию, которые следует проводить не реже одного раза в год. Несвоевременная очистка приводит к ухудшению горения пламени: желтые оттенки, дым, снижение теплового индекса и другие нежелательные эффекты. Для очистки форсунок вам понадобится следующее:

  • чистящие средства: уксус, пищевая сода или стиральный порошок;
  • старая зубная щетка;
  • тонкой иглой.





Очистка производится следующим образом:

  1. место, где находится форсунка, очищено от копоти, жира, отложений и других посторонних веществ;
  2. Снимается насадка – ее можно открутить с помощью колпачка подходящего диаметра и удлинителя (насадка может быть глубоко утоплена в корпус, что затрудняет ее откручивание обычным гаечным ключом);
  3. очищаемый предмет замачивается на некоторое время в растворе соды, уксуса или моющего средства (в зависимости от степени загрязнения);
  4. Очистите внешнюю поверхность зубной щеткой и используйте кухонное моющее средство;
  5. Внутреннее отверстие очищается с помощью тонкой иглы; в некоторых случаях эффективна продувка с помощью компрессора или насоса (достаточно автомобильного мешка).

После очистки насадку следует хорошо просушить. После высыхания отверстие должно быть видно, и в нем не должно быть мусора. Установите насадку в порядке, обратном снятию. Если под ниппелем была прокладка, замените ее на новую.

Процедура замены

Для успешной замены необходимо провести подготовительную процедуру. Для этого необходимо определить следующее

  • какой тип топлива поддерживается установленными форсунками;
  • каковы характеристики альтернативных форсунок для этой модели варочной панели
  • какой тип топлива подается в газовую систему.

Важно: перед установкой новых компонентов прервите подачу газа и откройте все горелки, чтобы выпустить остатки топлива в системе.



Горелки

Стоит следить за следующую процедуру

  1. Освободите их от любых посторонних предметов: решеток, “бамперов” пламени;
  2. снимите верхнюю панель, закрывающую систему подачи газа к горелкам; она может быть закреплена специальными зажимами или винтами
  3. открутите форсунки, установленные в настоящее время в нагревательной пластине;
  4. замените уплотнительное кольцо, если оно предусмотрено производителем;
  5. смазывайте новые форсунки графитовой смазкой, предназначенной для смазки деталей, подверженных воздействию высоких температур;
  6. Вкрутите насадки в гнезда и затяните с соответствующим усилием;
  7. Соберите панель варочной панели в обратном порядке.






В духовке

Принцип замены форсунок в печи идентичен описанному выше. Различия в последовательности операций обусловлены различиями в конструкции духового шкафа конкретных моделей варочных панелей и заключаются в следующем

  1. обеспечить доступ к внутренним частям духовки – открыть дверцу, снять полку и т.д;
  2. снимите нижнюю плиту – “пол” плиты; в большинстве случаев она не прикручивается, а вставляется в пазы;
  3. найдите и открутите все точки крепления конфорки, расположенной под “полом”; иногда ее крепления находятся внизу, и доступ к ним возможен через нижний ящик варочной панели, предназначенный для хранения кухонной утвари
  4. когда горелка снята, сопло находится в доступном для снятия положении.



После замены форсунки проверяются на герметичность. Включается подача топлива, а места посадки форсунок покрываются мыльным раствором средства для мытья посуды или шампуня.

Если в месте соприкосновения сопла с седлом образуются пузырьки воздуха, “затяните” сопло.

Если это не помогло, снова замените уплотнительное кольцо и убедитесь, что оно правильно установлено, прежде чем вкручивать насадку. Повторно смажьте резьбу. Убедитесь, что в пазах нет мусора.


Можно заменить форсунки своими руками, но такое вмешательство в бытовой прибор, находящийся на гарантии, приведет к аннулированию гарантии. Если возможно, поручите замену форсунок квалифицированному специалисту. Сервисный специалист заменит форсунки в соответствии с рекомендациями и возьмет на себя ответственность за безопасную и бесперебойную работу газовой варочной панели в течение всего срока службы.

Смотрите в видео ниже, как самостоятельно заменить форсунки на газовой варочной панели.

Как заменить форсунки на газовой плите?

Форсунка – это очень маленькая деталь, без которой невозможно нормальное функционирование газовой плиты. Это винт с большой головкой, в которой также имеется отверстие. Эта часть подает газ к плите. Мы расскажем о том, как заменить форсунки газовой конфорки.

Стоит отметить, что такая деталь бывает двух типов: для сжиженного газа и природного газа. Они различаются по размеру и длине. Мы отметили их на фото для наглядности.

Форсунки для сжиженного и природного газа

Признаки того, что деталь нуждается в замене

Поскольку эта деталь выполняет функцию клапана в газовой плите, ее неисправность серьезно повлияет на работу всех частей прибора. Его поломка создает очень опасную ситуацию, поэтому при малейшем подозрении следует немедленно приступить к его ремонту. Однако, чтобы определить неисправность, мы собрали несколько признаков, которые подскажут вам, что именно не так. К ним относятся:

  • Наиболее распространенным симптомом является запах газа в помещении. Если вы периодически или постоянно чувствуете в воздухе характерную “ноту”, то срочно приступайте к ремонтным работам, иначе вы рискуете быть обвиненным во взрыве.
  • Шланг, через который топливо поступает в прибор, иногда становится мокрым от жидкости. Когда это происходит, форсунка не справляется с давлением.
  • Вы услышите “фыркающий” звук из шланга.

Конечно, существует множество различных ситуаций, которые не включены в этот список. Однако все они в той или иной степени похожи на то, что мы описали. В каждом из этих случаев необходимо заменить форсунки на газовой варочной панели. Еще раз повторяю, если у вас есть малейшие подозрения, немедленно приступайте к ремонту, так как ваша жизнь, а также жизнь ваших соседей может быть под угрозой.

Пошаговые инструкции по замене деталей (с фото)

Выключите электропитание прибора.

Это необходимо для обеспечения безопасности во время ремонта.

Выключите питание прибора.

2. отключите подачу газа

Это также необходимая процедура.

Отключите подачу газа.

3. снимите верхнюю крышку плиты

Обычно это крепится с помощью шурупов или саморезов. В любом случае, лучше не делать это голыми руками – используйте инструмент.

Снимите верхнюю крышку варочной панели

4. обратите внимание на то, что мы показали на рисунке.

Это основная рабочая зона, так как именно здесь вы найдете деталь. Не прикасайтесь ни к чему за пределами этой зоны, так как это может привести к повреждению рабочих частей.

Это основная рабочая зона, так как именно здесь расположены форсунки.

5. сожмите зажимной элемент (как показано на рисунке) пальцами и извлеките его из зоны зажима.

Вся процедура проста, поэтому, пожалуйста, не применяйте чрезмерную силу.

сожмите пальцами защелку (как на рисунке) и извлеките ее из гнезда

сожмите пальцами защелку (как на рисунке) и вытащите ее из крепления

6. вытяните наконечник с насадкой

Его ничто не держит, поэтому эта процедура должна пройти гладко.

Вытяните форсунку и узел форсунки

7. извлеките наконечник из трубы

Это можно сделать с помощью любого инструмента, если он не повредит трубу.

Извлеките насадку из трубопровода

8. снимите нужную деталь с углового наконечника и замените ее новой.

Это делается вручную. Не используйте ничего острого.

Снимите сопло и замените его новой деталью.

9. соберите пластину, выполнив предыдущие шаги в обратном порядке.

Это самая простая часть. Вы можете обратиться к фотографиям.

Установите пластину на место, повторив предыдущие шаги в обратном порядке.

Таким образом, вы заменили важную деталь! Мы уверены, что он прослужит вам долгое время. Самостоятельный ремонт во много раз дороже!

Если вам нужна запасная часть для самостоятельного ремонта, вы можете приобрести ее у нас: широкий ассортимент, быстрая доставка по территории России и отсутствие гарантии.

Замена форсунок на газовой варочной панели: функции, конструкция и подробная инструкция по замене форсунок

Василий Боруцкий

Трудно расставаться с вещами, которые существуют уже долгое время и стали привычными, верно? Если вы купили новую газовую плиту, а старая еще в рабочем состоянии, вы согласитесь, что разумнее отвезти ее на природу, где она прослужит много лет.

Чтобы перейти на баллонный газ, достаточно заменить форсунки на вашей газовой плите. Это, если у вас есть навыки ремонта, несложно сделать самому, поэтому вы можете сэкономить и на покупке, и на вызове мастера. Почему вам нужна замена и как это делается, мы подробно рассмотрим в этой статье. Здесь представлены пошаговые инструкции, сопровождаемые четкими фотографиями и полезными видеороликами.

Дизайн и конструкция форсунок

Из трех систем, имеющихся в газовой варочной панели, газовая система, состоящая из запорной арматуры, труб, конфорок и горелок, является основной. Более подробно о конструкции плиты мы писали в этой статье.

Независимо от модели плиты, компоненты одинаковы и вместе транспортируют газ к плите, смешивают его с воздухом (для насыщения кислородом) и подают к отверстиям запальника. В газовом тракте – запорный клапан и сопло горелки, иначе называемое соплом или форсункой.

Принцип работы и конструкция насадки

Газ, подаваемый на горелку газовой плиты (устройство, в котором образуется газовоздушная смесь), может быть разных видов – природный (метан) или сжиженный (баллонный – пропан).

Для обеспечения эффективной и стабильной работы газовой варочной панели смешивание газа и его подача к горелке должны происходить равномерно, с определенной скоростью. Для этого используется важная часть конструкции газовой горелки – сопло.

Как горит пламя

Рассмотрим подробнее, какие форсунки встречаются в бытовых газовых варочных панелях. Это часть горелки, предназначенная для обеспечения того, чтобы газ поступал в горелку под правильным давлением и в нужном объеме. Для этого сопло имеет калиброванный проход, который определяет параметры потока газа, соответствующие условиям, указанным производителем.

Эти условия должны быть совместимы с оптимальной мощностью газовой горелки, которая определяется максимальной скоростью горения потребляемого газа и устанавливается производителем в технических характеристиках прибора.

Диаметр сопла и резьба

Форсунки имеют винтовую форму, внешнюю резьбу и шестигранное гнездо в головке форсунки. Сквозное отверстие (сопло), расположенное в центре элемента, должно иметь диаметр, рассчитанный в зависимости от типа газа, его давления, типа газовоздушной смеси и мощности горелки.

Для баллонного газа диаметр форсунки (при одинаковой конструкции и мощности горелки) немного меньше, для природного газа – немного больше.

Если форсунки для природного газа установлены на плите с подключением баллонного газа, давление газа, поступающего в горелку, будет выше, будет захватываться меньше воздуха (и кислорода), пламя будет громким и длинным, оранжевым и дымным. В этом случае ситуацию можно изменить только заменой форсунок на детали форсунок меньшего диаметра.

Комплект форсунок

В большинстве моделей шестигранник на разных насадках имеет одинаковый размер, поэтому для откручивания сменной детали на разных пластинах требуется ключ на 7 мм.

Различия в форсунках заключаются в диаметре отверстий, шаге резьбы и длине детали (более короткая для природного газа и более длинная для сжиженного газа). Размеры диаметра отверстия выбиты на головке детали (в сотых долях мм, маркировка в мм встречается гораздо реже).

Таблица диаметров форсунок

Насадки являются взаимозаменяемыми деталями. Коммерческие плиты обычно оснащаются соплами, предназначенными для природного газа. Многие современные газовые варочные панели оснащены форсунками для переключения на баллонный газ. Если этого нет в наличии, набор насадок можно приобрести отдельно в специализированных магазинах или через Интернет.

Насадки изготовлены из латуни. Он термостойкий, прочный и устойчивый к коррозии. Во время работы они нагреваются незначительно. В старых моделях плит вертикальные форсунки изготовлены из латуни, а основание, в которое они вкручиваются, – из алюминиевого сплава. Поэтому при замене или очистке форсунок необходимо следить за тем, чтобы не повредить резьбу.

Если документация на прибор утеряна, то при покупке запасных частей бывает трудно определить резьбу сопел газовой конфорки. Однако определить шаг резьбы большинства насадок для кухонных плит несложно, так как существует всего два значения 0,75 и 1,0 мм.

До 2009 года форсунки для варочных панелей производились с шагом резьбы 1 мм. Большинство новых варочных панелей, выпущенных после 2009 года, имеют сопла с шагом резьбы 0,75 мм. Чтобы определить размер, просто положите на нить линейку с хорошо видимой миллиметровой шкалой.

Определите шаг резьбы форсунок

При переводе варочной панели на баллонный газ заменяются не только форсунки. Также заменяется регулятор давления газа.

Распространенные неисправности форсунок

Насадки обычно служат долго. Их следует заменить, если вы переходите на другой тип газа или в случае производственный дефект. Чаще всего их необходимо очищать от сажа и засоры.

Следующие симптомы связаны с засорением форсунок:

    Над пламегасителем вместо сплошного синего пламени появляется красно-желтое пламя;
  • Горелка не зажигается;
  • Горелка плохо горит и иногда гаснет;
  • после отпускания кнопки (ручки), активирующей запальник, пламя духовки гаснет или не зажигается вовсе – это происходит, когда из-за недостаточной подачи газа выделяемого тепла недостаточно для нагрева температурного датчика, и подача топлива автоматически прекращается системой газ-контроля.

Одно сопло следует заменить, если горелка горит настолько интенсивно, что пламя отделяется от распределителя пламени. Это происходит в случае производственного брака. Если это происходит на всех горелках, проверьте регулятор давления.

Для работы с насадками требуется немного инструментов: набор гаечных и накидных ключей, крестовая отвертка, тонкая игла (ее лучше насадить на конец карандаша), проволока или леска. Мыльная вода или другая жидкость, используемая для мытья посуды, также пригодится для очистки. Не используйте абразивные материалы!

Чаще всего требуется гаечный ключ:

  • для старых самолетов – 8 мм (7 мм для LPG);
  • для гаек горелки – 14 мм;
  • для конца трубы кухонной плиты – 17 мм.

Однако, поскольку конструкции варочных панелей различаются, могут потребоваться и другие гаечные ключи. Поэтому рекомендуется иметь полный комплект.

Рекомендации по очистке насадки

В большинстве случаев нет необходимости разбирать форсунки для очистки. Для этого достаточно демонтировать форсунки. В некоторых моделях также может потребоваться снять крышку варочной панели и другие детали.

Прежде всего, попробуйте очистить отверстие форсунки, не разбирая ее.

Форсунки видны после снятия горелки

Отверстие форсунки узкое, для его очистки используйте леску, медную проволоку или иглу. Просто вращайте иглу вокруг своей оси с помощью пальцев. Как только игла будет утоплена, включите подачу газа и извлеките иглу перед ее удалением. Струя газа выдувает пыль из отверстия наружу. Чтобы выдуть его, требуется всего несколько секунд.

Если очистка не удается на месте, снимите насадку, очистите и промойте. Установите на место после высыхания.

Инструкции по замене форсунок варочной панели и духового шкафа

Ниже приведены подробные инструкции по замене форсунок на варочной панели и духовке.

Инструкция № 1 – замена форсунок варочной панели

Ниже описано, что делать и как заменить форсунки на газовой варочной панели. Поскольку конструкции газовых варочных панелей бывают разными, рассмотрим некоторые из наиболее распространенных вариантов. В конструкциях более новых модификаций доступ к форсункам проще (достаточно снять горелки). Интересны и другие распространенные модели.

По расположению конфорок некоторые модели плит Gefest и Darina похожи. Для замены форсунок варочной части плиты Gefest необходимо последовательно выполнить несколько шагов.

Шаг 1. Снимите решетку с варочной панели, снимите все конфорки.

Защелка для снятия крышки горелки

Шаг 2 .. Открутите крепежные винты и снимите (поднимите) верхнюю панель. Darina имеет защелки, которые разблокируются специальными упорами из комплекта варочной панели.

Шаг 3. Чтобы освободить горелку, открутите два винта, удерживающие ее конструкцию, с помощью крестовой отвертки.

Наконечники для крепления газовой трубы

Шаг 4 .. С помощью плоской отвертки снимите предохранительный элемент (изогнутую пластину) на боковой стороне ручки крана, освобождая трубку подачи газа к горелке. Отложите трубку в сторону.

Шаг 5 .. Освободите другой конец трубки из гнезда, сняв фиксирующую пластину пальцами или плоскогубцами (на Gefest) / отверткой (на Darina).

Расположение форсунок Дарина

Шаг 6. На плите “Gefest” конец газовой трубки соединен с соплом через переходной конус (на трубке под конусом находится уплотнительное кольцо). На шестигранную часть конуса надевается гаечный ключ (14), чтобы удержать его и не повредить трубку при откручивании, вторым ключом (8) откручивается насадка.

Шаг 7. Открутив старую насадку, замените ее новой, смазав резьбу графитовой смазкой. Уплотнительное кольцо также заменяется, что можно легко сделать с помощью спички. Для затяжки используйте гаечный ключ 7 мм.

Последовательность снятия форсунок

Уплотнительное кольцо форсунки

Шаг 8.. Соберите весь узел в обратном порядке.

Выполните те же действия для других конфорок варочной панели.

Верхняя часть устройства открывается и очищается от грязи и мусора. Помимо замены форсунок, можно также заменить винты регулировки низкого расхода (или низкого пламени) в варочных панелях. Они регулируют уменьшенный расход газа, достаточный для того, чтобы пламя на горелке не погасло при самом низком расходе газа.

Винт регулировки малого пламени

После замены форсунок проверьте их работу и при необходимости отрегулируйте горючесть нижнего пламени с помощью винтов.

После замены форсунок, регулировки пламени и подачи воздуха и очистки внутренней поверхности варочной панели, соберите варочную панель в обратном порядке.

Инструкция №2 – замена форсунок в духовке

Количество и расположение конфорок варьируется от варочной панели к варочной панели. Духовки могут иметь одну (нижнюю) или две (верхнюю для гриля и нижнюю) конфорки. В современных печах горелки часто ориентированы продольно, а сопла прикреплены к задней стенке. В старых варочных панелях подвод газа расположен с левой стороны (боковая ориентация), и сопла также расположены с левой стороны духовки.

Чтобы получить доступ к верхним соплам горелки, снимите дверцу, открутите и снимите решетку крышки горелки и открутите винт, крепящий горелку к раме. Потяните горелку на себя и осторожно выньте ее из духовки, после чего сопло станет видимым. В некоторых моделях для снятия горелки необходимо снять наконечник термопары.

Снятие горелки духовки

Расположение сопла печи

Насадка откручивается с помощью торцевого ключа. После установки новой детали установите принадлежности печи в обратном порядке. Если форсунку не удается открутить в этом положении без приложения большого усилия, ее можно снять с задней стороны варочной панели.

В некоторых моделях нижняя конфорка доступна из нижнего технического ящика. В других он доступен из духовки, как в случае с варочной панелью MORA, для которой мы покажем, как заменить конфорку.

Положение горелки духовки MORA

Отсоединение термопары печи MORA

Горелка устанавливается в продольном положении. Он крепится к плите двумя винтами с помощью согнутой железной полосы. К этой же полоске прикреплена термопара.

Горелку можно снять только после отсоединения наконечника термопары. Он удаляется вместе с железной полосой.

Снятие горелки печи MORA

Последовательность замены сопла на боковую горелку может быть более сложной.

Обратитесь к приведенным ниже пошаговым инструкциям по замене:

Шаг 1. Откройте дверцу нижнего ящика варочной панели до упора, чтобы дверца духовки была полностью открыта.

Шаг 2 .. Откройте дверцу духовки до упора. Чтобы снять горелку, снимите пол духовки, потянув его на себя через щель.

Шаг 3.. Открутите два винта, крепящие горелку. Снимите горелку.

Шаг 4. Теперь вы можете увидеть сопло в стене слева. Хорошо, если он не заклинен и для его откручивания не нужно прилагать больших усилий. Если это так, снимите форсунку и замените ее на этом этапе.

Шаги по замене сопла боковой горелки духовки

Шаг 5. Если насадка заклинила, оставьте ее. Снимите левую сторону плиты. Для этого ослабьте крепежные винты.

Шаг 6. После удаления стены обнажите газопровод к горелке. В нижней части газовой трубы имеется гайка 17 мм, которую можно легко открутить гаечным ключом.

Шаг 7. Снимите газовую трубку и гайку и отсоедините корпус держателя форсунки от варочной панели.

Шаг 8. Смажьте заклинившую форсунку WD-40 или другим подходящим средством, подождите, пока оно подействует, и открутите форсунку.

Снятие боковой стенки газовой варочной панели

Шаги по замене сопла боковой горелки духовки

Шаг 9. Установите новую насадку и заново установите все ранее снятые детали, не забыв установить новое уплотнительное кольцо.

Полезные советы по замене форсунок

Для проверки исправности варочной панели и отсутствия утечек газа рекомендуется раз в год вызывать специалиста по обслуживанию газового оборудования. Генеральную чистку варочной панели лучше всего проводить раз в неделю. Убирайте со стола после каждого приема пищи.

Чрезмерное применение силы может повредить газораспределительную трубу или сопло, что может привести к необходимости более масштабного ремонта плиты или поломке сопла. Поэтому при наличии гаечных шайб используйте два гаечных ключа для откручивания и закручивания насадки: один – для удержания трубки, другой – для поворота насадки.

Форма и цвет пламени на горелке духовки, оснащенной термостатом, должны проверяться правильно, когда духовка холодная. В противном случае термостат вмешивается и снижает подачу газа, когда температура достигает определенного порога. В этом его предназначение.

В старых приборах дополнительно регулируется подача воздуха на горелку.

В новых устройствах насадки вкручиваются без накручивания резьбы. В старых газовых конструкциях последние 3-4 ступени резьбы уплотняются волокнистым материалом.

Схема инжекторной горелки

Если в соединениях установлены прокладки, старые резиновые кольца следует заменить новыми.

На форумах рекомендуется менять отверстие форсунки, запаивая его или помещая в него проволоку. Это довольно примитивные методы, к которым не стоит прибегать. Ни один из этих методов не позволяет точно отрегулировать подачу газа. Также невозможно просверлить узкое отверстие тонким сверлом. Лучшее решение – приобрести новую насадку с отверстием соответствующего диаметра.

Меры безопасности при замене форсунок

Обеспечение безопасного проведения замены является важнейшей необходимостью при выполнении работ, связанных с газом.

Поэтому не следует пренебрегать несколькими правилами:

  • Перед заменой форсунок отключите варочную панель от газо- и электросети.
  • Убедитесь, что конфорки остыли.
  • Перед началом работы откройте окна и выключите все электроприборы, которые могут создавать искры.
  • Не вносите никаких изменений в варочную панель и не заменяйте ее неоригинальными, несоответствующими по размеру или самодельными деталями.
  • После установки деталей всегда проверяйте все газовые соединения на наличие утечек. Для этого намыльте стыки со всех сторон (с помощью щетки или губки) и включите подачу газа, чтобы увидеть, образуются ли пузырьки воздуха. При обнаружении утечки соединение подтягивается или разбирается и собирается заново.

Не используйте сопла, предназначенные для горелок газовых плит другой конструкции или других газовых приборов.

Не заменяйте форсунки на газовой варочной панели самостоятельно, если вы не уверены в своих силах.

Уроки и полезные видеоматериалы по теме

Домохозяйки всегда предпочитали все делать сами. На видео вы можете увидеть, как экспериментально находят крепеж и как заменяют сопло в плите MORA:

Нюансы очистки насадки в видеоролике ниже:

Перевод плиты Lada на баллонное топливо:

Замена такой, казалось бы, небольшой, но необходимой для нормальной работы плиты детали не представляет сложности для тех, кто привык работать вручную. Знание того, как правильно заменить форсунки в старой газовой варочной панели, Минимальный набор инструментов и запасных частей и тщательное соблюдение правил замены – этого достаточно, чтобы дело пошло успешно.

Знакомы ли вы с процессом замены форсунок? Сообщите нам о своем опыте, поделитесь советами с другими пользователями, примите участие в обсуждении – свяжитесь с нами ниже.

Замена форсунок на газовой плите в домашних условиях

Небольшой деталью любой газовой плиты, без которой она не может нормально функционировать, является охлаждающее сопло. Менять их нужно очень редко и только тогда, когда поступающее голубое топливо заменяется на версию баллона со сжиженным газом вместо стационарного газа.Форсунки в газовой варочной панели можно менять вручную, но для этого нужно знать все нюансы разборки.

Фрикционные форсунки

Как работают форсунки

Классическим решением для кухонных плит является система газоснабжения. К ним относятся горелка, транспортные каналы, запорная арматура и сама горелка. Независимо от типа модели и ценового сегмента, эти элементы остаются неизменными.

Объем и давление подачи газа ложатся на плечи запорного клапана и горелки. Этот тандем чаще всего называют соплом и форсункой, где первое является частью второго. В качестве топлива можно использовать как сжиженный газ – пропан (в баллонах), так и природный газ – метан (трубопровод).

Насадки в газовой варочной панели

Чтобы прибор работал правильно, пропорции подачи газа должны быть абсолютно одинаковыми. Это означает, что топливо должно поступать с определенной скоростью и в равных пропорциях. Для этого и предназначены форсунки в системе.

Кроме того, необходимо выбрать форсунки в зависимости от вида топлива. Например, компонент, предназначенный для работы с пропаном, будет сжигать кастрюли и выделять вредные вещества, если его установить в систему, работающую на метане.

Для поддержания необходимого объема и давления газа форсунка оснащена регулируемое отверстие. В новых плитах элементы откалиброваны по оптимальным/универсальным параметрам. Последние рассчитываются исходя из мощности прибора и максимальной скорости горения.

Особенности системы

Джеты очень похожи на обычные винты: шестигранная головка и резьба. Элемент отличается, помимо прочего, небольшим отверстием в центральной части. Диаметр сопла рассчитывается в зависимости от типа газа, мощности варочной панели и характеристик системы подачи топлива.

Насадки для газовых варочных панелей

Насадки для газовых плит

Для пропановых приборов отверстие немного более узкое для пропана, но заметно шире для метана. При установке форсунок природного газа на баллонную горелку язычки будут намного длиннее, чем должны быть. К этому добавляется специфический шум, а пламя становится оранжевым. Замена на компонент с более узким соплом может помочь.

Наборы форсунок

Почти все охлаждающие форсунки имеют Форсунки имеют практически одинаковый размер зазора 7 мм. Нестандартные форматы элементов можно встретить на больших промышленных машинах или, в качестве альтернативы, на мини-платформах. Длина форсунки также зависит от типа топлива. Элементы для сжиженного газа немного длиннее, чем для природного газа.

Рекомендуемые диаметры отверстий для различных видов топлива:

Таблица рекомендуемых насадок

Большинство производителей оснащают модели универсальными форсунками, которые работают на обычном природном газе. Как правило, модели среднего ценового и премиального сегмента допускают регулировку, то есть через форсунку можно изменить тип топлива на пропан и наоборот. Если такой возможности нет, набор насадок можно приобрести практически в любом специализированном магазине.

Сами компоненты изготовлены из латуни. Они легко выдерживают сильные перепады температур, устойчивы к коррозии и в то же время очень долговечны. Кроме того, насадки практически не нагреваются во время приготовления пищи. В приборах старого поколения эти элементы были объединены: одна часть сделана из латуни (сама насадка), а другая – из алюминия (основание, к которому она прикручивается). В этом случае при замене необходимо следить за тем, чтобы не сорвать резьбу.

Что касается шаг резьбыЕсли у вас нет никаких документов, решение не будет слишком сложным. В магазинах представлены два размера – 0,75 мм и 1,0 мм. За редким исключением, есть и нестандартные варианты, но эта экзотика подходит для такого же специфического оборудования, не предназначенного для домашнего использования.

Почти все модели 2009 года и старше были оснащены соплами с шагом 1 мм. Современные технологии поставляются с резьбой с шагом 0,75 мм. Определить шаг детали легко: поместите старую насадку на линейку. Если нить четко повторяет каждый миллиметр на шкале, шаг равен 1 мм; если отстает – 0,75 мм.

Определение шага резьбы форсунок

Важно: При переходе с метана на пропан необходимы не только новые форсунки, но и газораспределитель.

Возможные неисправности форсунок

Форсунки являются достаточно надежными компонентами и могут прослужить много лет. Они могут быть заменены в двух случаях: производственный дефект или изменение типа топлива. Для нормальной работы достаточно простой очистки деталей от грязи.

Факторы, указывающие на засоренные форсунки:

  • Пламя с красновато-желтым оттенком;
  • горелка часто гаснет;
  • Интенсивность пламени периодически меняется;
  • горелка зажигается с трудом или не зажигается вообще.

Эта деталь требует замены только в том случае, если пламя отделяется от пламегасителя и плохо контролируется системой подачи топлива. В большинстве случаев это производственный дефект форсунки. Если эта проблема возникает на всех конфорках, то, скорее всего неисправный регулятор давления.

Обслуживание форсунок

Для большинства распространенных марок нет необходимости разбирать форсунки для последующей очистки. Просто разберите форсунки, чтобы обеспечить доступ к загрязненным частям. В некоторых случаях может потребоваться демонтаж жарочного шкафа, если он закрытого типа.

Для очистки сопла подходит обычная игла или медная проволока. Вставьте инструмент в отверстие и поверните его вокруг своей оси. Когда игла достигнет дна, включите газ и только после этого удалите ее. Таким образом, струя из сопла выталкивает пыль и мелкую грязь наружу. Две-три секунды – более чем достаточное время, чтобы выпустить воздух.

Насадки для очистки

В случае возникновения проблем с обслуживанием на месте или если конструкция плиты не позволяет этого сделать, форсунку следует полностью разобрать, очистить, промыть и высушить. В большинстве случаев подробная процедура описана в инструкции к прибору.

  • форсунки – ключ 8 мм (7 мм для пропана);
  • кронштейны горелки – 14 мм;
  • трубные гайки – 17 мм.

В некоторых типах плит крепление может отличаться от показанного выше. Гаечный ключ со сменным диаметром головки можно использовать в качестве универсального ключа.

Замена форсунки

Работа с газовыми приборами всегда требует особой осторожности – все операции должны выполняться строго в соответствии с инструкциями. Особенно это касается применения физической силы: одно чрезмерное усилие и замена форсунки превратится в капитальный ремонт газовой варочной панели.

Замена форсунок – довольно простая операция, но если у вас нет абсолютно никаких навыков работы с подобным оборудованием – лучше пригласить специалиста из сервиса.

Основа успешного ремонта газовой плиты, сделанного своими руками – строгое соблюдение всех требований безопасности. Для начала подготовим простой набор инструментов. Вам понадобится крестовая отвертка и набор гаечных ключей с кольцом (типа “звезда”):

  • для форсунок – 8 мм (для LPG – 7 мм);
  • Гайки для факелов – 14 мм;
  • Наконечник для украшения духовки – 17 мм.

Перекройте подачу газа к варочной панели, подготовьте стол для укладки различных ожидающих частей. Все фотографии были сделаны во время разборки варочной панели Брест 300, для других изделий замена этих деталей не будет существенно отличаться.

Горелки для кухонных плит

  1. На варочной панели установлены стандартные кухонные приборы, как показано на рисунке. Чтобы добраться до них, снимите решетку.
    Варочная панель
  2. Теперь аккуратно снимите рассекатели пламени и снимите конфорки со своих мест.
  3. Чтобы добраться до горелок, снимите крышку горелки, которая крепится винтами.
  4. Разные модели имеют особые крепления, нам пришлось открутить только два винта, после чего крышку можно легко поднять.
    Поднятие стола
  5. Мы увидели две полоски металла – проходит по адресуНа каждом из них установлены шкафы для горелок, идентичные по конструкции, единственное различие заключается в длине алюминиевой трубки. На конце этой трубы находится сопло, куда подается голубое топливо, которое затем поступает в горелку через отверстие в конце сопла, смешивается с воздухом и подается на факел. Если отверстия распределителя пламени Если отверстия засорены, пламя не выходит во всех точках – прочистите или продуйте отверстия.
  6. Корпус горелки жестко закреплен на поперечине и удерживает всю конструкцию в вертикальном положении. На этом моменте стоит сделать отступление и отдельно рассказать о специальных аксессуарах – среди пользователей бытует миф об уникальных наборах трубные гаечные ключис помощью которого можно легко заменить форсунки в любой модели газовой плиты. Любой, даже нетехнический человек, может с первого взгляда увидеть, что такой гаечный ключ не достанет до сопла из-за особой конструкции всей конструкции.
    Корпус горелкиНа первой фотографии отлично видно, как сопло крепится к трубе в нашем случае, а рядом представлены другие конструкции газовых горелок от более современных типов плит, где сопла вкручиваются в корпус сверху, стол разбирать не нужно. Эти варианты намного дороже, но насадки легко заменить.Состав форсункиНа первой фотографии отлично видно, как сопло крепится к трубе в нашем случае, а рядом представлены другие конструкции газовых горелок от более современных типов плит, где сопла вкручиваются в корпус сверху, стол разбирать не нужно. Эти варианты намного дороже, но насадки легко заменить.Современные газовые горелки
  7. Чтобы разблокировать форсунку, вам необходимо найти специальный гонорар – Это пластина с прорезью и отверстием посередине, похожая на булавку для одежды. Осторожно нажимая на одну сторону защелки, не применяя силу, вытащите ее из паза – конец сопла свободен, нажмите на трубку, и она выйдет из стопорного кольца.
    Специальный замокТорцевая часть с насадкой
  8. Теперь можно приступать к замене. Есть два варианта: снять наконечники со всех трубок и открутить насадки на столе, или попытаться удалить джокер на месте. Первый вариант предпочтительнее, так как форсунки настолько насадки так прилипли к наконечнику Обратите внимание, что их очень трудно открутить – для этого их иногда тщательно зажимают в слесарных тисках. Все советы помечены, если вы опасаетесь их перепутать.
    КольцоРезиновое кольцо
  9. При снятии углового наконечника остается уплотнительное кольцоРезьба насадки не имеет уплотнительного кольца, поэтому при сборке необходимо снять его и надеть на трубку. Резьба форсунки не уплотнена – в этом нет технической необходимости. Кольца также никак не смазываются, поскольку внутреннее давление в магистральном газопроводе гораздо ниже, чем в водопроводных линиях.

На этом замена форсунок на столе завершена, сборка производится в обратном порядке, но сначала необходимо заменить форсунки в духовке.

Насадка в духовке

  1. Откройте нижний ящик технической варочной панели и откройте дверцу духовки в самое нижнее положение.
  2. Сопло расположено за левой стенкой печи в специальном корпусе, в который вставлена дугообразная горелка. Чтобы добраться до него, нужно вытащить пол, для этого есть паз, потяните его на себя, он должен выйти без сопротивления. Отложите его в сторону.
  3. Открутите два винта, удерживающие конфорку, и снимите ее с печи. С левой стороны откройте отверстие, через которое газ поступает в горелку. Это скрывает сопло, которое необходимо заменить.
    Откручивание винтовСнимите горелку
  4. Поскольку во время длительного использования насадка может прилипнуть к корпусу форсунки, не пытайтесь ее отсоединить, не пытайтесь сделать это – Если резьба сорвется, вам придется купить новый корпус насадки.
    Насадка внутри корпусаГорелка остановлена
  5. Выкрутите три винта, крепящие левую боковую панель, и отложите ее в сторону.
    Боковая стенка варочной панели
  6. На конце трубки есть гайка – открутите ее 17-мм гаечным ключом, чтобы снять корпус насадки. Его можно отвинтить без труда.
    Гайка форсунки
  7. Чтобы открутить два винта, крепящие корпус к стенке духовки, слегка открутите трубопровод, а затем снимите насадку.
    ВинтыКорпус форсунки
  8. Замена производится спокойно за столом – сопло сильно заедает, поэтому пришлось смазать его специальным средством и подождать несколько минут.
    Замена форсунки

Монтаж выполняется строго в обратной последовательности с соблюдением всех мер предосторожности.

Это все нюансы замены форсунок в газовом нагревателе. Помните только, что насадки должны быть установлены в соответствии с их назначением – для каждой модели плиты имеются специальные наборы этих маленьких, но важных устройств.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
