Фасадная штукатурка по пеноплексу: выбор смеси и технология

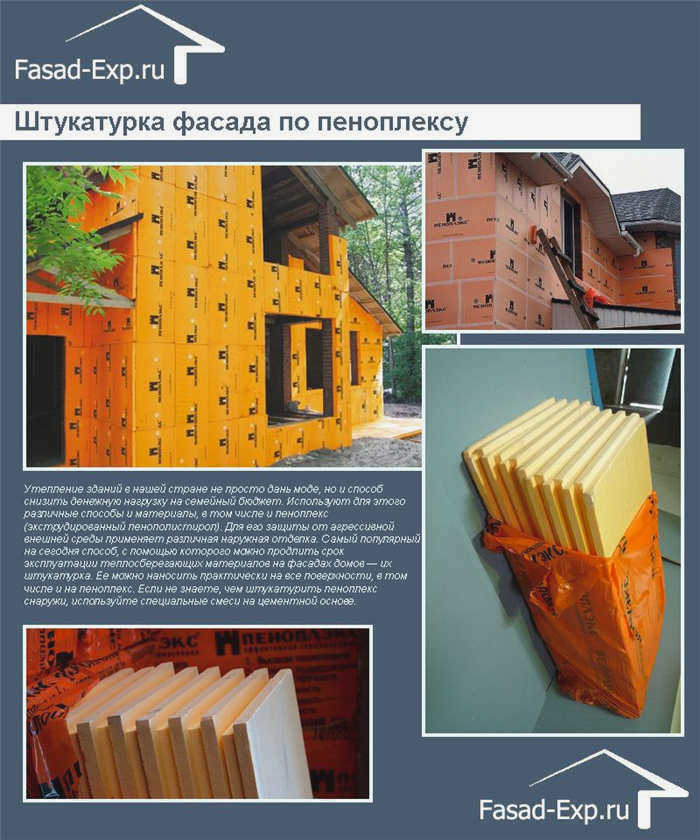

Для качественной отделки фасада из экструдированного пенополистирола (ЭППС) нельзя использовать обычные цементные или гипсовые смеси. Из-за гладкой поверхности и низкой впитываемости пеноплекса у стандартных растворов будет крайне плохая адгезия, что приведет к отслоению покрытия. Единственный верный вариант — применение специализированной штукатурно-клеевой смеси на цементно-полимерной основе, которая одновременно служит клеем и базовым слоем под армирование.

Технология «мокрый фасад» и СФТК

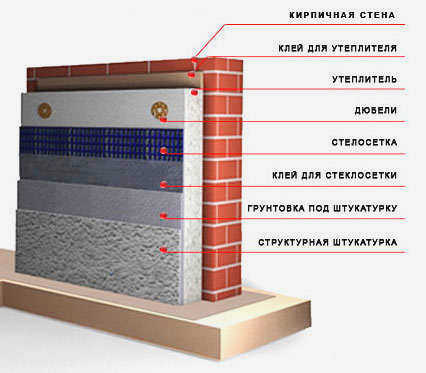

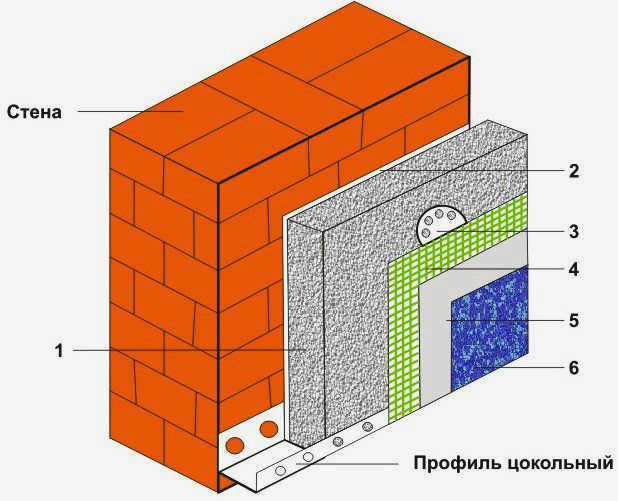

Оштукатуривание пеноплекса по правилам часто называют системой СФТК (система фасадная теплоизоляционная композиционная). Это комплексный метод, при котором утеплитель наклеивается непосредственно на стену, а затем закрывается армирующим слоем и декоративным финишем. Такая технология позволяет защитить несущие конструкции от солнца, ветра и дождя.

Применение ЭППС в составе СФТК имеет свои преимущества перед минеральной ватой. Вес утеплителя ниже, теплосбережение выше, а сам материал не гниет и не впитывает влагу. Согласно новым требованиям ГОСТ 56707-2023, адгезия штукатурки к фрезерованному пеноплексу в 8–10 раз выше, чем к минвате. Кроме того, класс пожарной опасности такой системы составляет К0, что делает её непожароопасной.

Однако у метода есть и ограничения. Процесс сильно зависит от погоды: работать можно только в сухую погоду при температуре не ниже +5 °C. Основание под утеплитель должно быть ровным, с допустимым отклонением не более 1 см на 2 метра длины.

Выбор материалов для отделки

Главная ошибка — попытка использовать плиточный клей или обычную цементно-песчаную смесь в качестве первого слоя. Хотя плиточный клей похож по составу, он обходится дороже и менее эффективен на дистанции. Для надежного сцепления нужны специализированные составы.

Какие смеси подходят для работ

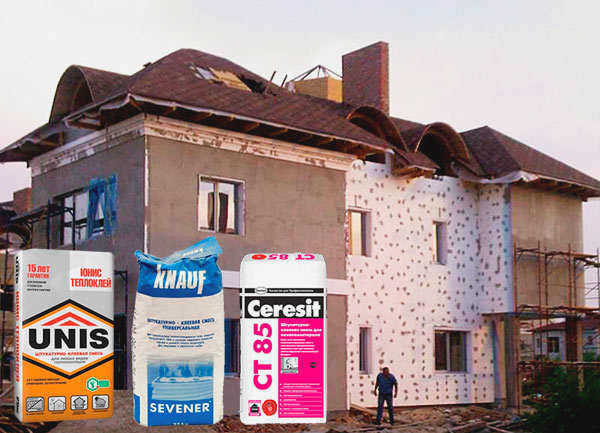

Профессионалы рекомендуют использовать цементно-полимерные штукатурно-клеевые смеси. Они обладают высокой пластичностью и эластичностью, что предотвращает появление трещин при температурных колебаниях. Среди популярных марок можно выделить:

Ceresit CT 85 «Зима» (прочность на сжатие 8 МПа, морозостойкость 100 циклов);
VETONIT Teplofacade;
Knauf Sevener (прочность 7,5 МПа, морозостойкость 75 циклов);
Basovit Kaverpliks C117 (высокая прочность 10 МПа);
UNIS Teploclay (подходит для машинного нанесения).

Подготовка поверхности утеплителя

Если вы используете обычный гладкий пеноплекс, его поверхность нужно подготовить. Проще всего купить плиты с заводской фрезеровкой, такие как «Пеноплэкс Фасад» или «Стена». Шероховатая структура таких плит значительно повышает адгезию. Если же в наличии только гладкие листы, их придется обработать самостоятельно. Для этого можно использовать игольчатый валик или ножовку, чтобы сделать диагональные зазубрины на поверхности. Это поможет «вычесать» изоляцию для лучшего сцепления материала.

Пошаговая инструкция по оштукатуриванию

Процесс требует строгого соблюдения последовательности слоев. Нарушение порядка приведет к тому, что декоративный слой просто упадет вместе с базовым.

Подготовка и монтаж

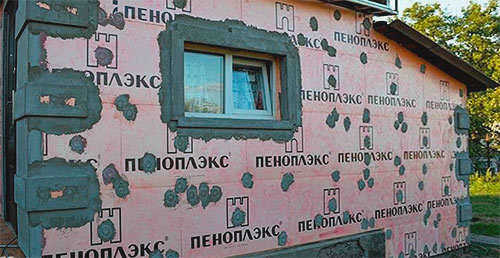

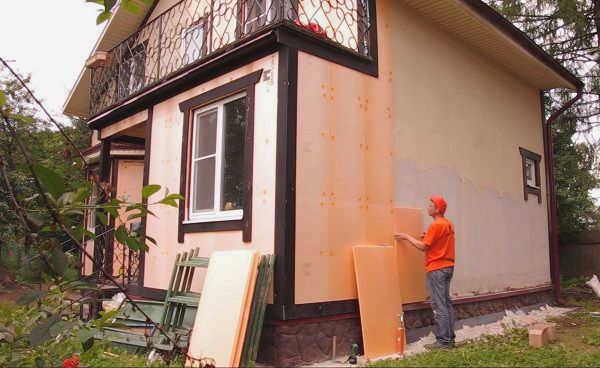

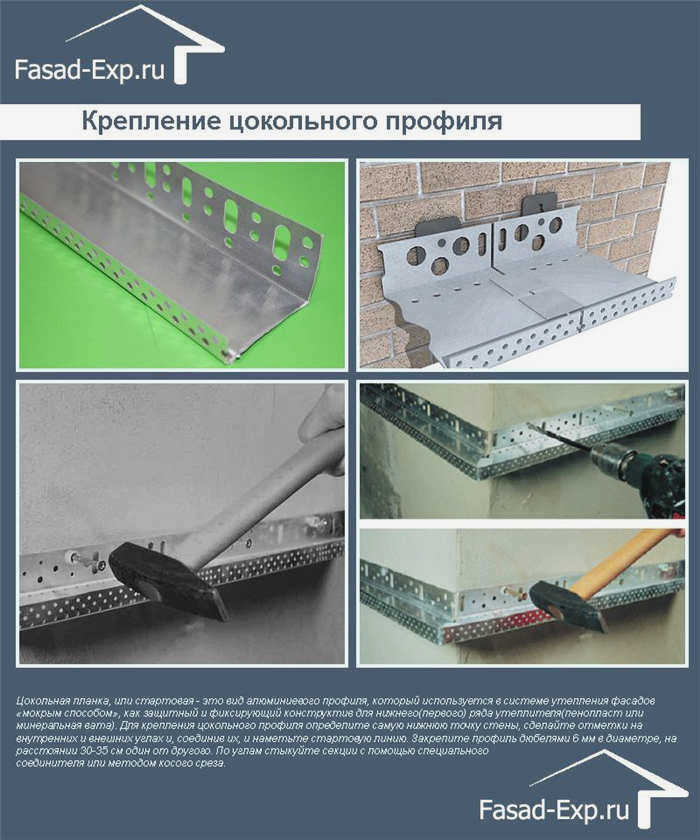

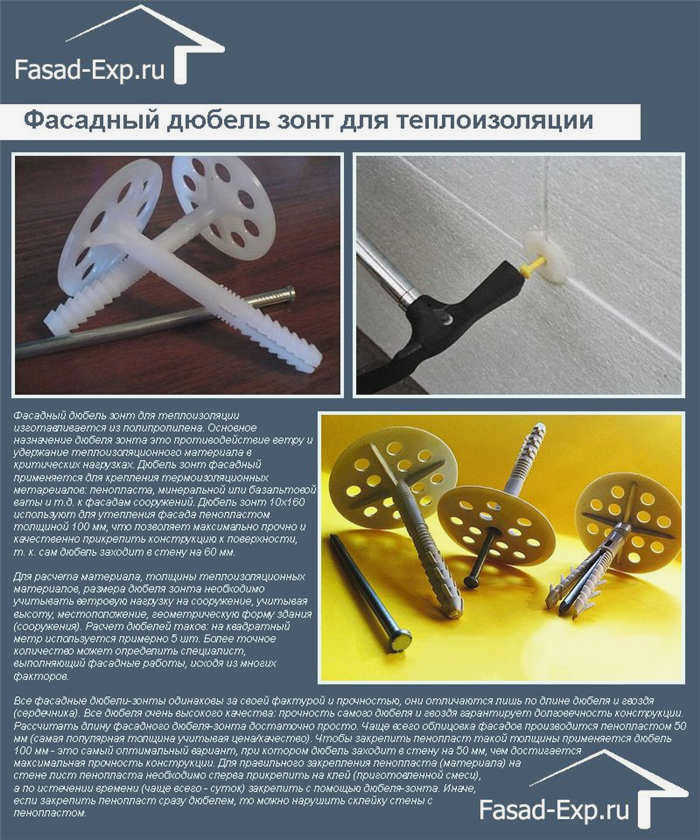

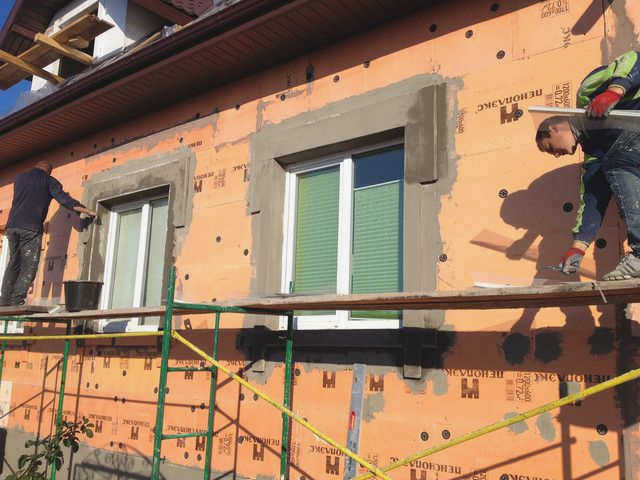

Сначала очистите стены от пыли и старой краски. Обработайте их проникающей грунтовкой в два слоя. Установите цокольный профиль горизонтально на расстоянии около 40 см от земли. Сами плиты ЭППС приклеиваются клеевой пеной по периметру и в центре, после чего фиксируются тарельчатыми дюбелями (обычно по 5 штук на лист).

Создание армирующего слоя

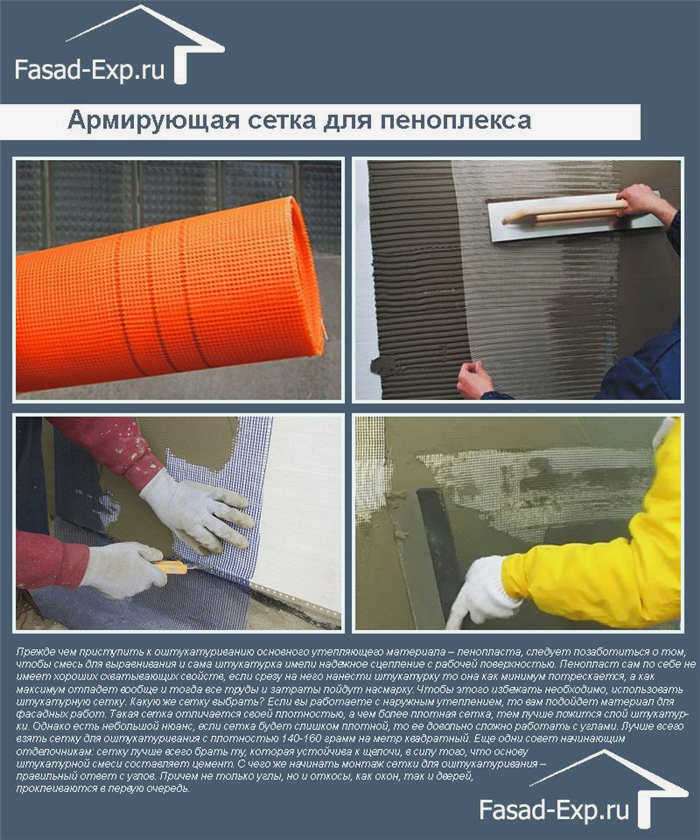

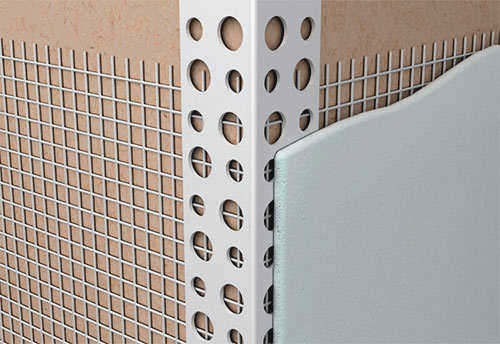

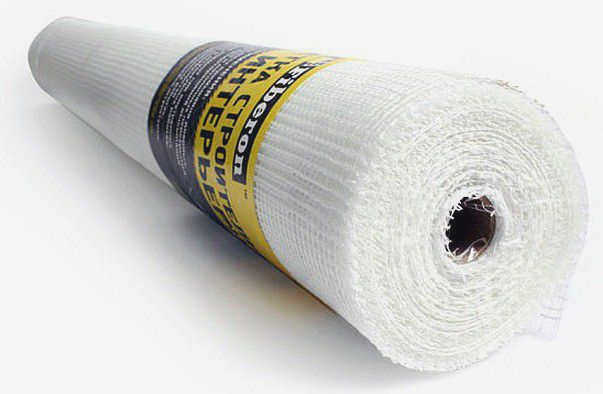

Армирование — это критический этап. Без него фасад быстро покроется трещинами. Вам понадобится щелочестойкая стеклотканевая сетка плотностью 140–160 г/м².

Нанесите на утеплитель первый слой клеевой смеси толщиной около 2–3 мм.

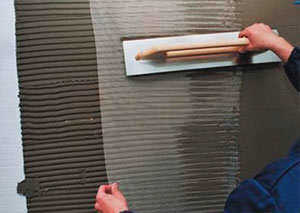

В этот сырой слой вдавите полосы сетки с нахлестом (минимум 10 см). Сетка должна быть полностью скрыта внутри раствора.

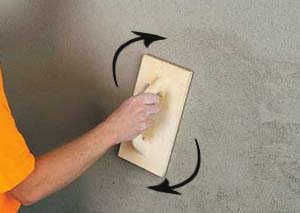

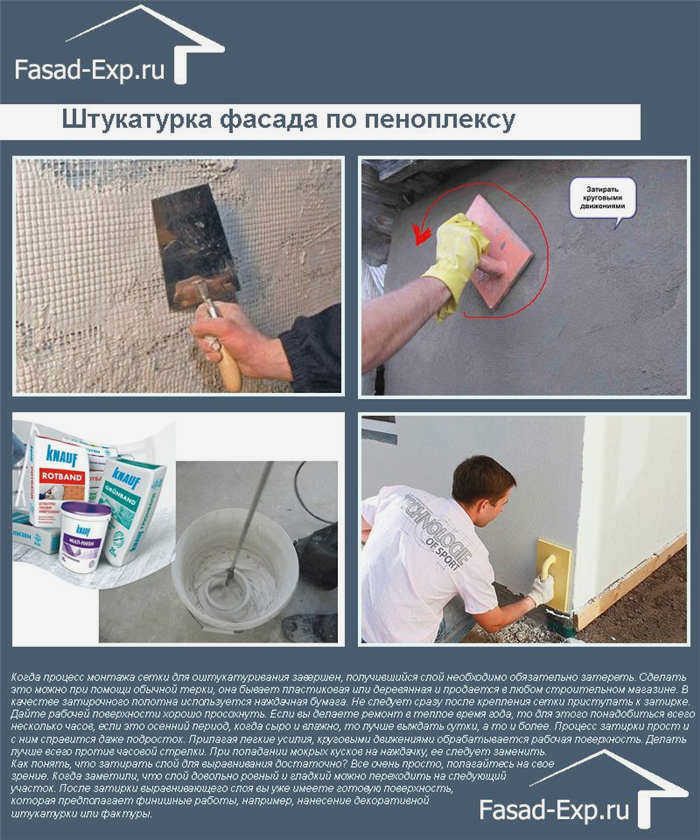

Разгладьте массу широким шпателем, двигаясь сверху вниз и из стороны в сторону.
Нанесите второй слой штукатурки толщиной еще 2–3 мм, чтобы окончательно закрыть армирующий элемент.

Финишная отделка

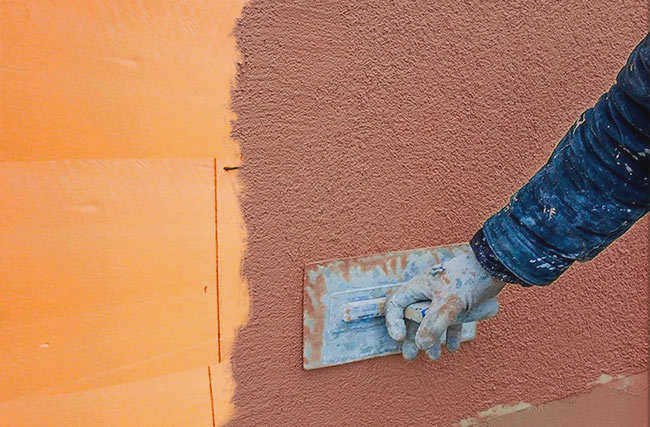

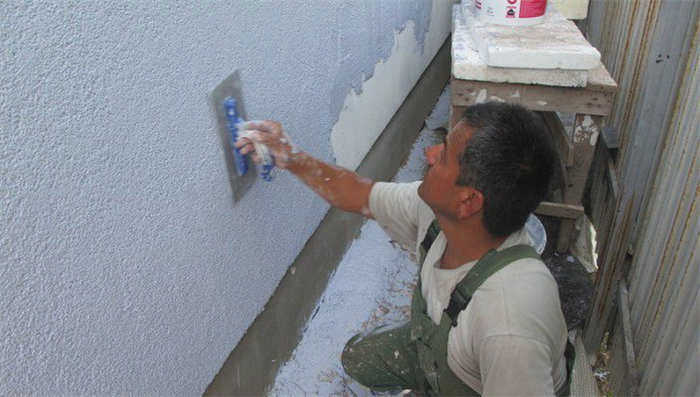

После полного высыхания базового слоя поверхность нужно прогрунтовать. Выбор грунта зависит от финиша: для покраски берите обычные водостойкие составы, а под декоративную штукатурку — смеси с кварцевым наполнителем. В качестве финишного покрытия можно использовать акриловые, силиконовые или минеральные составы (например, «короед»).

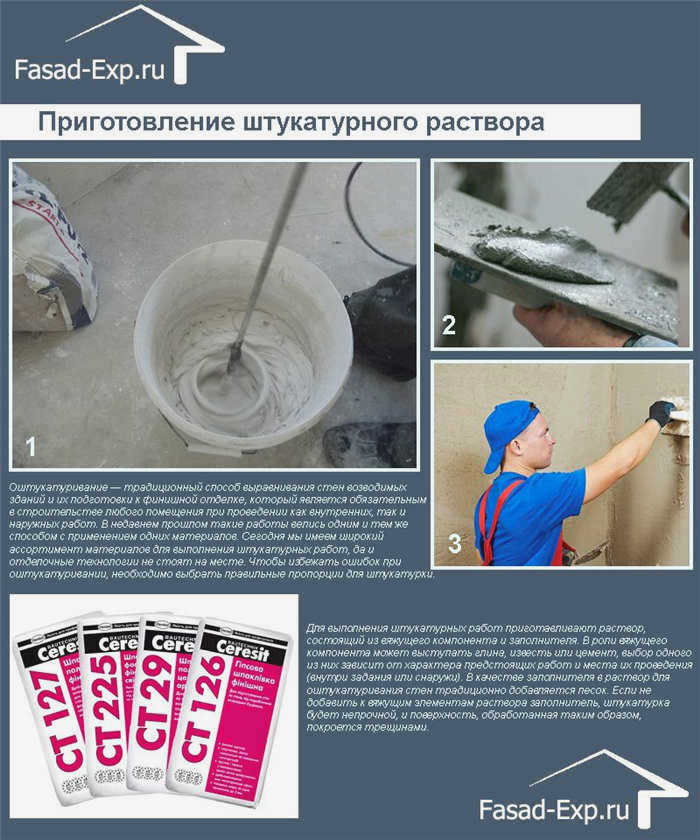

Работы лучше проводить в теплые сухие дни. Помните, что любые загрязнения на пенопласте — пыль, жир или влага — станут причиной отслоения всей системы. При замешивании растворов строго соблюдайте пропорции воды и сухого состава, указанные производителем.
