Момент сопротивления Wx двутавра 30Б1: характеристики

Момент сопротивления W_x для двутавра 30Б1 составляет 427 см³ (согласно ГОСТ 26020-83). Этот параметр характеризует способность профиля сопротивляться изгибающим нагрузкам, действующим в плоскости его стенки.

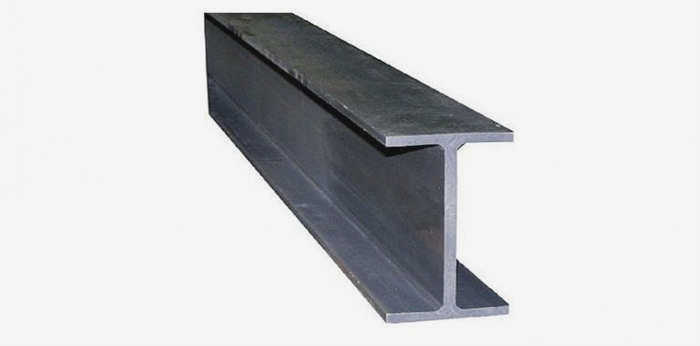

Расшифровка маркировки и технические характеристики

Для инженера или снабженца важно понимать структуру обозначения «30Б1». Цифра 30 указывает на номинальную высоту профиля — 300 мм (или около 296–300 мм в зависимости от конкретного стандарта). Буква «Б» определяет серию: это нормальный двутавр, предназначенный для работы на изгиб. Индекс «1» является порядковым номером типоразмера внутри серии.

При расчетах необходимо четко разделять характеристики относительно двух разных осей, так как балка реагирует на нагрузки по-разному в зависимости от направления силы.

Характеристики относительно оси X-X (изгиб в плоскости стенки)

Эти данные используются при проектировании основных несущих элементов, где нагрузка идет вертикально:

• Момент инерции (I_x): 6328 см⁴;

• Момент сопротивления (W_x): 427 см³;

• Статический момент полусечения (S_x): 240 см³;

• Радиус инерции (i_x): 12,29 мм.

Характеристики относительно оси Y-Y (изгиб в плоскости полок)

Эти параметры важны при анализе устойчивости профиля к боковому изгибу:

• Момент инерции (I_y): 390 см⁴;

• Момент сопротивления (W_y): 55,7 см³;

• Радиус инерции (i_y): 3,05 мм.

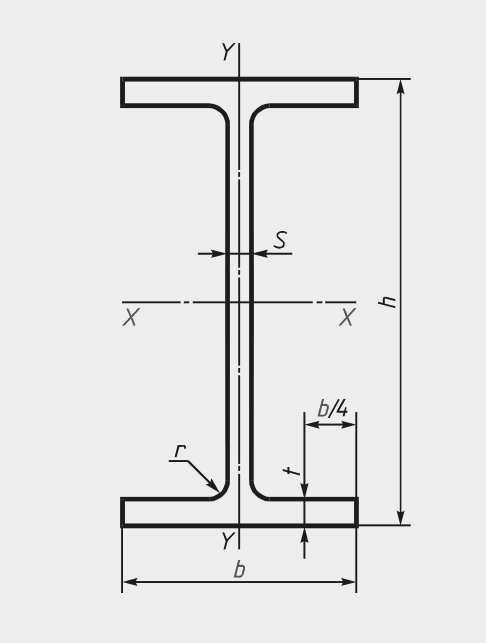

Геометрические параметры профиля по ГОСТ 26020-83 включают высоту 296 мм, ширину полки 140 мм, толщину стенки 5,8 мм и толщину фланца 8,5 мм. Вес одного погонного метра составляет 32,9 кг.

Сферы применения и эксплуатация

Двутавр 30Б1 находит применение в широком спектре задач промышленного и гражданского строительства. Его используют для возведения каркасов зданий, создания ригелей, колонн и балок перекрытий. Благодаря высокой несущей способности профиль незаменим при строительстве мостовых пролетов, эстакад и опор линий электропередач. В тяжелой промышленности такие балки служат основой для подкрановых путей с грузоподъемностью до 75 тонн.

При монтаже конструкций специалисты выбирают один из двух основных методов соединения:

1. Сварка (ручная или автоматическая, часто требующая ультразвуковой дефектоскопии швов).

2. Болтовые соединения (рекомендуется использовать высокопрочные болты класса 8.8 и выше).



Для защиты металла от коррозии в агрессивных средах применяют горячее цинкование или полимерные покрытия. Внутри помещений достаточно стандартной грунтовки с последующей покраской. Если объект находится в условиях низких температур, следует закладывать в проект низколегированные стали, такие как 09Г2С.

Типы двутавров и нормативная база

Выбор конкретного профиля зависит от требуемого расположения граней полок. Стандарты разделяют металлопрокат на несколько категорий:

• Горячекатаные с уклоном внутренних граней (ГОСТ 8239-89).

• Параллельнополочные (ГОСТ 26020-83 или актуальный ГОСТ Р 57837). К ним относятся нормальные (Б), широкополочные (Ш) и колонные (К) серии.

• Специального назначения по ГОСТ 19425-74, включая монорельсовые балки (М) и армирующие профили для шахт (С).

Расчет прочности всегда базируется на нормативном сопротивлении стали. Например, при использовании стали С245 расчетное сопротивление составляет 360 МПа. Максимально допустимый изгибающий момент для балки 30Б1 в схеме шарнирного опирания при нагрузке 177 кН/м может достигать значений, определяемых по расчетным схемам согласно СП 16.13330.2017. При проектировании важно следить, чтобы максимальный прогиб конструкции не превышал 1/250 от длины ее пролета.
