Размеры двутавра 16Б2: технические характеристики и вес

Для двутавра марки 16Б2 основными геометрическими параметрами являются высота профиля 160 мм, ширина полки 82 мм и толщина стенки 5 мм. Вес одного погонного метра такого изделия составляет 15,8 кг. Эти данные позволяют проектировщикам точно рассчитать нагрузку на несущие конструкции при использовании балок данного типоразмера.

Технические характеристики и размеры профиля 16Б2

Двутавр 16Б2 относится к категории нормальных балочных двутавров с параллельными гранями полок. Его производство регламентируется стандартами ГОСТ Р 57837-2017, ГОСТ 35087-2024 и СТО АСЧМ 20-93. В отличие от балок серии Б1, серия Б2 имеет увеличенную длину и ширину стенки, что повышает эксплуатационные возможности профиля.

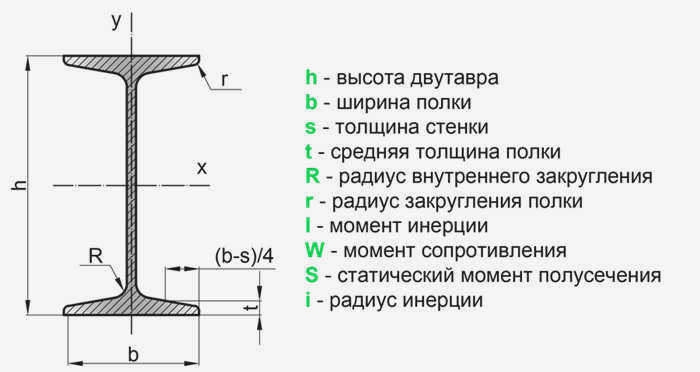

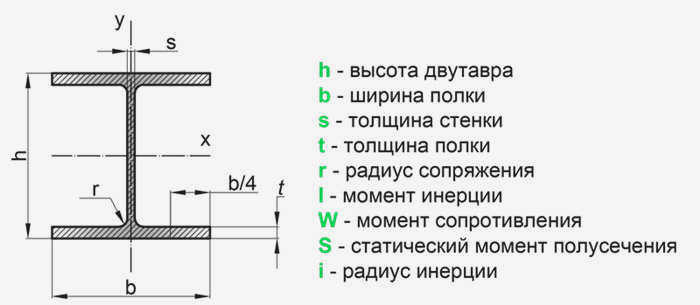

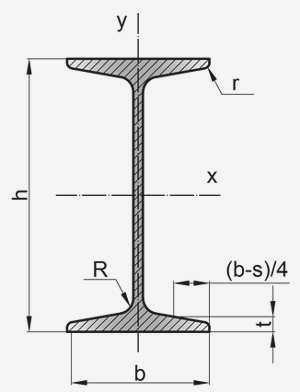

Ниже приведены точные геометрические показатели сечения:

• Высота двутавра (h): 160 мм.

• Ширина полки (b): 82 мм.

• Толщина стенки (s): 5 мм.

• Толщина полки (t): 7,4 мм.

• Высота стенки в свету (hw): 145,2 мм.

• Свес полки (bw): 38,5 мм.

• Радиус закругления (r): 9 мм.

Площадь поперечного сечения профиля составляет 20,09 см². Для инженерных расчетов на устойчивость и прочность критически важны моменты инерции и сопротивления. Значение момента инерции относительно оси X (Ix) равно 869,29 см⁴, а момент сопротивления (Wx) достигает 108,70 см³. При расчетах по вертикальной оси Y используются показатели Iy = 68,31 см⁴ и Wy = 16,66 см³.

Классификация и отличия серий двутавров

Выбор конкретной марки зависит от требуемой несущей способности. Согласно государственным стандартам, профили делятся на несколько типов в зависимости от формы полок и назначения конструкции. Серия Б (нормальные балки) является наиболее универсальной для средних нагрузок. Если проект требует повышенной устойчивости к изгибу, применяют широкополочные двутавры серии Ш.

Колонные двутавры типа К имеют значительно увеличенную толщину стенки и ширину полки. Это увеличивает их прочность почти на 100% по сравнению с обычными балками. Такие профили незаменимы в ответственных вертикальных опорах. Также существуют дополнительные серии ДБ (балочные) и ДК (колонные), которые расширяют возможности промышленного строительства.

Области применения стального профиля

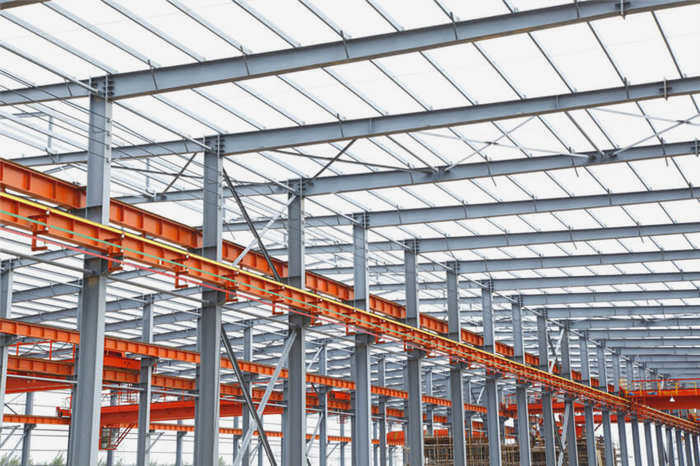

Благодаря горячекатаному методу производства, металл обладает равномерной структурой. Это делает 16Б2 подходящим для работы в условиях как статических, так и умеренных динамических нагрузок. В гражданском строительстве балки используют для создания перекрытий и каркасов многоэтажных зданий.

Сферы использования включают:

• Возведение каркасных конструкций складов, ангаров и торговых павильонов.

• Мостостроение, где профиль служит элементом пролетов или эстакад.

• Создание опорных систем для тяжелого промышленного оборудования и станков.

• Строительство транспортной инфраструктуры, включая железнодорожные пути и развязки.

При использовании балок на открытом воздухе необходимо проводить антикоррозийную обработку. Это защитит низколегированную сталь от воздействия влаги и агрессивных сред. Профиль сохраняет свои свойства при экстремальных температурах, что позволяет применять его в сложных климатических зонах.
