Двухконтурное подключение и двухтрубная система отопления

Двухконтурное подключение и двухтрубная система отопления

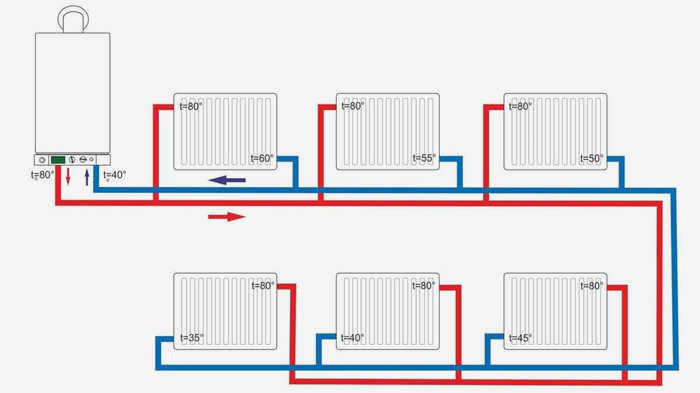

Двухтрубная система отопления — это способ разводки трубопроводов, при котором к каждому радиатору подведены две отдельные магистрали: одна для подачи горячего теплоносителя, другая для возврата остывшей жидкости. В отличие от однотрубной схемы, где вода проходит через все приборы последовательно, здесь каждый отопительный прибор подключается параллельно. Это обеспечивает равномерный нагрев всех комнат и позволяет регулировать температуру в каждом помещении отдельно.

Важно различать: двухтрубная система vs двухконтурный котел

При планировании монтажа часто возникает путаница между физической схемой разводки труб и типом используемого оборудования. Это разные инженерные понятия.

Двухтрубная система — это архитектура сети внутри дома. Она определяет, как именно трубы идут от котла к батареям (по отдельности или одной «петлей»).

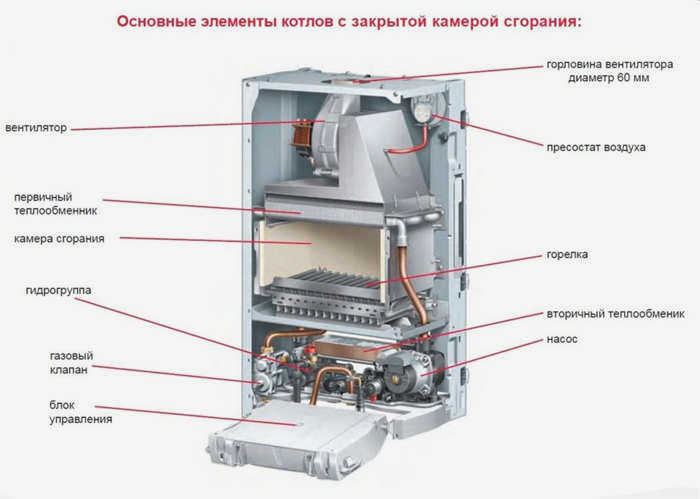

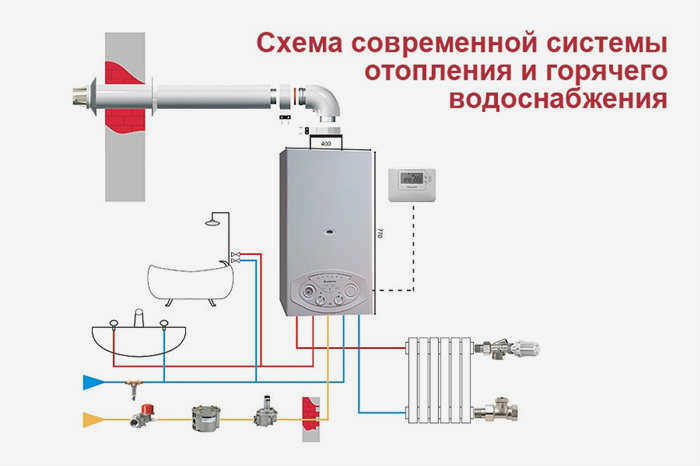

Двухконтурный котел — это функционал самого прибора. Такой агрегат объединяет в себе две задачи: нагрев воды для отопительного контура и обеспечение горячего водоснабжения (ГВС) для бытовых нужд. Внутри него работают два независимых теплообменника, что позволяет одновременно греть дом и подавать воду в кран.

Типы циркуляции в двухтрубных сетях

Механизм движения воды определяет сложность монтажа и требования к материалам труб.

Естественная (самотечная) циркуляция

Движение теплоносителя происходит за счет разности плотности горячей и холодной воды. Нагретая жидкость становится легче и поднимается вверх, а остывшая стекает вниз по обратной трубе.

Для работы такой системы необходимо соблюдать строгие правила:

  • Трубопроводы должны иметь уклон не менее 5 мм на каждый метр длины для исключения застоя воды.

  • Подающие трубы нельзя разворачивать вниз на выходе из котла; они должны идти горизонтально, затем подниматься к самой высокой точке, где установлен расширительный бак.

  • Длина контура ограничена — она не должна превышать 30 метров, иначе давления самотека не хватит для преодоления сопротивления.

  • Используются трубы большого диаметра для снижения гидравлического сопротивления.

Принудительная циркуляция

В таких системах устанавливается циркуляционный насос, который активно прокачивает воду по контуру. Это наиболее эффективный вариант для современных домов.

Принудительный метод позволяет использовать трубы меньшего диаметра и не требует соблюдения постоянных уклонов магистралей. Вы можете планировать маршрут труб с любым количеством поворотов и изгибов. Однако такая система энергозависима: при отключении электричества насос остановится, и отопление прекратится. Для защиты от таких ситуаций рекомендуется использовать источники бесперебойного питания.

Основные схемы разводки магистралей

В зависимости от планировки здания выбирают один из нескольких вариантов расположения труб.

Горизонтальная схема. Трубы прокладываются в одном этаже, часто скрываясь в полу или стенах. Это удобно для одноэтажных домов и позволяет легко подключать теплые полы. Главный риск здесь — образование воздушных пробок, поэтому на каждом радиаторе обязательно нужно монтировать автоматические воздухоотводчики (краны Маевского).

Вертикальная схема. Применяется в многоэтажных зданиях. Теплоноситель поднимается по общему стояку на верхний этаж, а затем распределяется сверху вниз по радиаторам. Это обеспечивает стабильный температурный режим, но требует точного расположения батарей друг под другом.

Лучевая (коллекторная) схема. Самый современный и дорогой вариант. От центрального коллектора в котельной к каждому радиатору идет своя пара труб. Это дает максимальный контроль: с помощью расходомеров на гребенке можно настроить подачу тепла в каждую комнату индивидуально.

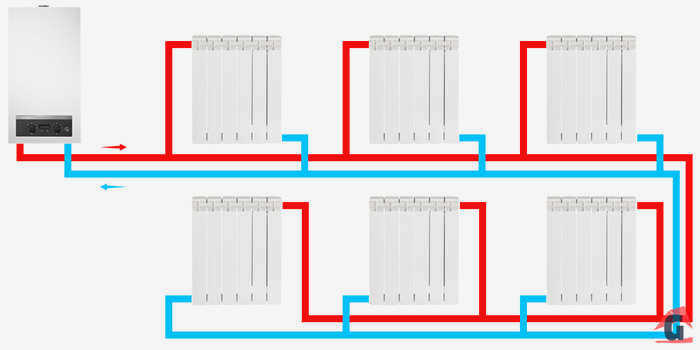

Кольцевая схема (петля Тихельмана). Магистрали образуют замкнутый контур, где подача и обратка движутся в одном направлении. Это создает одинаковые гидравлические условия для всех приборов и снижает риск гидроударов.

Технические нюансы монтажа оборудования

Правильное подключение котла к двухтрубной сети требует соблюдения регламентов безопасности.

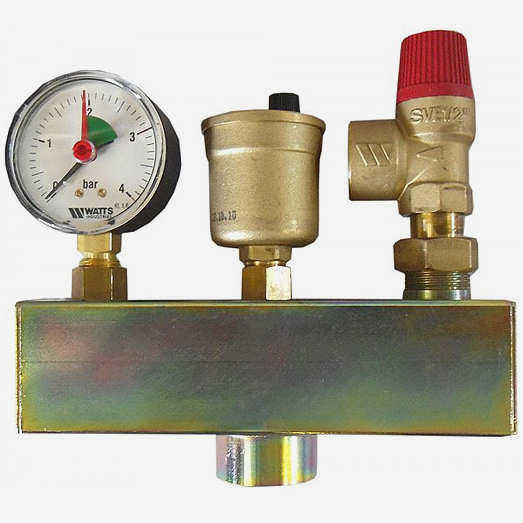

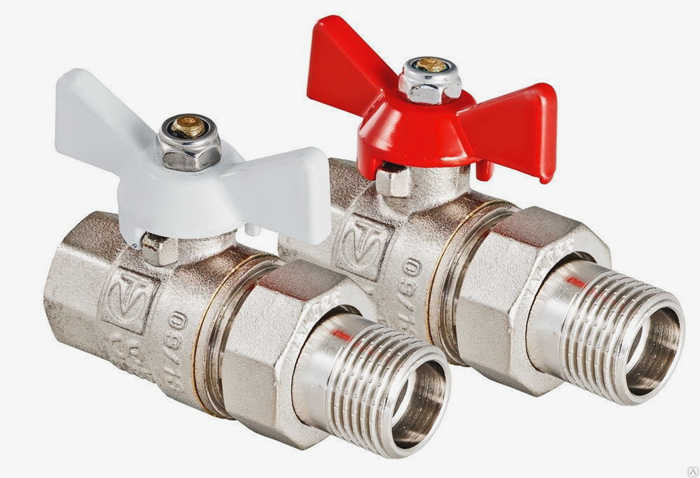

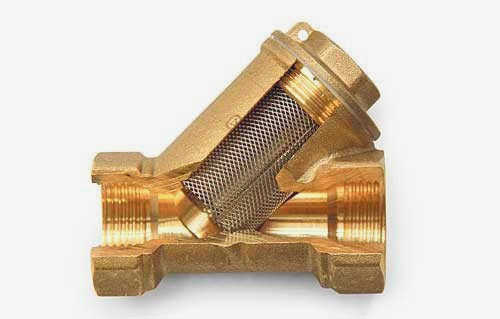

При установке шаровых кранов на патрубки важно помнить: арматура должна быть закреплена патрубками вниз. Фильтры грубой очистки (грязеотделители) монтируются горизонтально, причем их «носики» также должны смотреть вниз для удобства последующей прочистки. Расширительный бак в закрытых системах подключается к обратной линии через дополнительную арматуру.

Электрическая часть требует особого внимания:

  1. Обязательно наличие заземления, присоединенного к заземляющему проводнику на земле (стальные трубы ГВС использовать как заземлитель запрещено).

  2. Кабель питания должен быть проложен в защитной гофре.

  3. Автоматический выключатель располагается так, чтобы в случае аварии исключить попадание воды на него.

Если система предполагает использование антифриза (например, при сезонном использовании), монтажники рекомендуют ставить дополнительные краны на подачу и обратку, чтобы демонтаж котла не требовал слива всей незамерзающей жидкости из системы. При работе с газовым оборудованием все соединения труб должны выполняться только лицензированными специалистами.
