Диаметр отверстия под мебельную петлю: размеры и параметры

Для установки мебельной петли диаметр отверстия под чашку должен строго соответствовать размеру выбранной фурнитуры. Стандартный диаметр составляет 35 мм, он используется в большинстве корпусных изделий. Для компактных моделей применяется диаметр 26 мм.

Параметры присадки и размеры отверстий

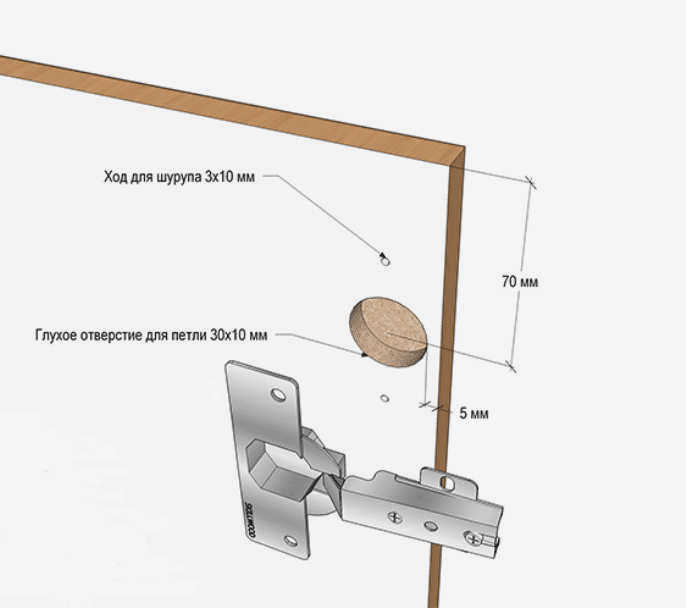

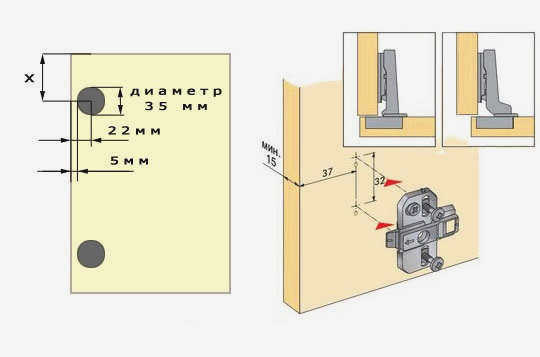

Точность установки зависит от правильного определения центра будущего углубления относительно края детали. Если вы используете стандартную петлю с чашкой 35 мм, центр нужно разметить на расстоянии 21–23 мм от бокового края фасада. Это обеспечит необходимый зазор в 4–5 мм между краем чашки и торцом материала. При работе с компактными петлями диаметром 26 мм отступ от края составляет 16–18 мм.

Глубина сверления является критическим параметром при работе с плитами ЛДСП или МДФ. Для стандартных панелей толщиной 16 мм глубина выемки должна составлять 12–13 мм. Если сделать отверстие слишком мелким, чашка будет упираться в основу и может со временем выдавить фасад. Превышение глубины опасно тем, что сверло может пройти насквозь и безвозвратно испортить деталь.

Тип фурнитуры	Диаметр отверстия, мм	Отступ от края до центра, мм	Рекомендуемая глубина, мм
Стандартная петля	35	21–23	12–13
Компактная петля	26	16–18	11–12,5

Выбор инструмента для чистого реза

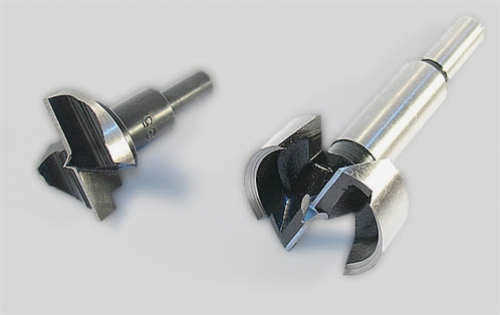

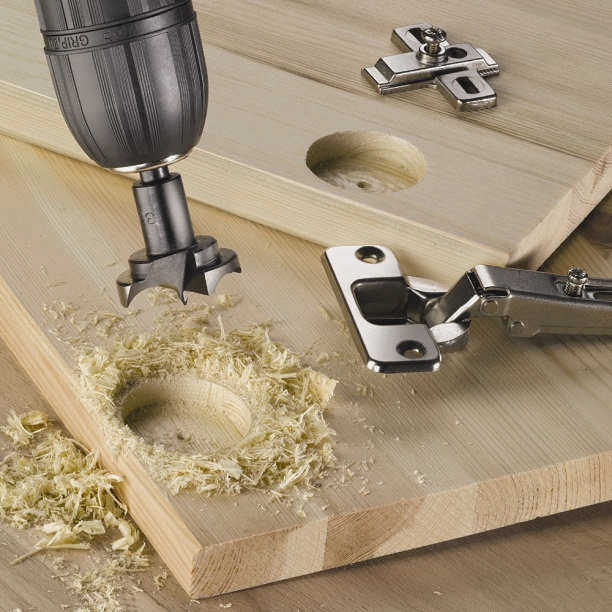

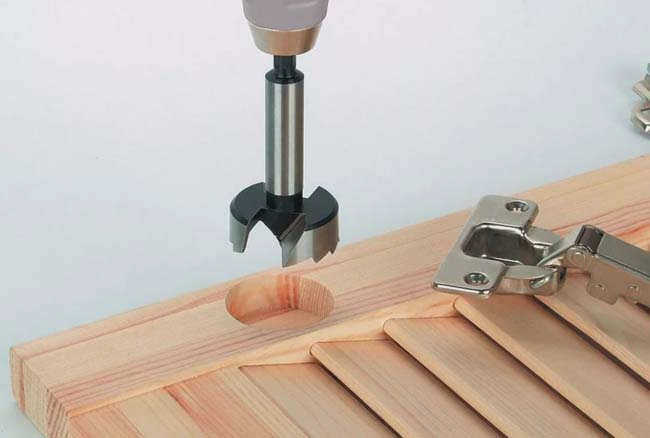

Для создания ровных глухих отверстий профессионалы выбирают сверла Форстнера. Они имеют центральное направляющее острие и режущий ободок, что позволяет делать аккуратные выемки без лишних сколов на поверхности МДФ или ДСП. Существуют разные типы таких инструментов: изделия с литой рабочей частью для станков, конструкции с наварными резцами из быстрорежущей стали (HSS) и оригинальные фрезы, доведенные вручную.

При выборе инструмента учитывайте материал заготовки. Для работы по древесине и пластику подходят сверла Форстнера с качественными режущими кромками. Если планируется разовый монтаж, можно использовать бюджетный набор. Однако для регулярной сборки мебели лучше приобрести профессиональную фрезу из высокопрочной стали, так как она дольше сохраняет остроту и не оставляет задиров на ламинате.

Технология сверления без сколов

При работе с облицованными панелями волокна материала часто рвутся на выходе инструмента, образуя некрасивые вырывы. Чтобы избежать этого дефекта, можно использовать три проверенных способа. Первый способ заключается в использовании подпора: подложите под место сверления ненужный кусок того же материала и закрепите его струбциной. Это поддержит волокна в момент выхода фрезы. Второй вариант — наклеить малярный скотч на место разметки перед началом работы. Третий метод предполагает встречное сверление: сначала сделайте сквозное отверстие тонким сверлом, а затем выполните основную присадку с двух сторон, углубляясь на половину толщины материала с каждого края.

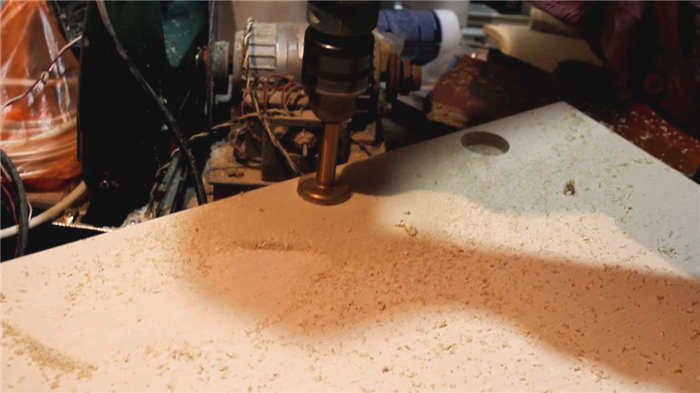

При работе с дрелью держите инструмент строго вертикально. В начале процесса фреза может немного смещаться. Полезно сначала сделать небольшое наметочное углубление или закернить место разметки для стабилизации центра. Не забывайте про пылесос, потому что стружка при использовании сверла Форстнера разлетается очень активно.

Международный стандарт Система 32

В промышленном производстве мебели широко применяется международная система 32, разработанная компанией Hettich. Она унифицирует расположение фурнитуры за счет использования вертикального шага отверстий, кратного 32 мм (например, 32, 64, 96 и т.д.). Этот стандарт позволяет точно позиционировать полкодержатели, монтажные планки петель и направляющие.

Ключевые параметры системы включают следующие значения:

• Вертикальный шаг между центрами отверстий составляет 32 мм с допуском ±0,1 мм.

• Отступ от переднего края боковины корпуса до оси первого ряда отверстий равен 37 мм.

• Диаметр универсальных системных отверстий для полкодержателей и штоков составляет 5 мм.

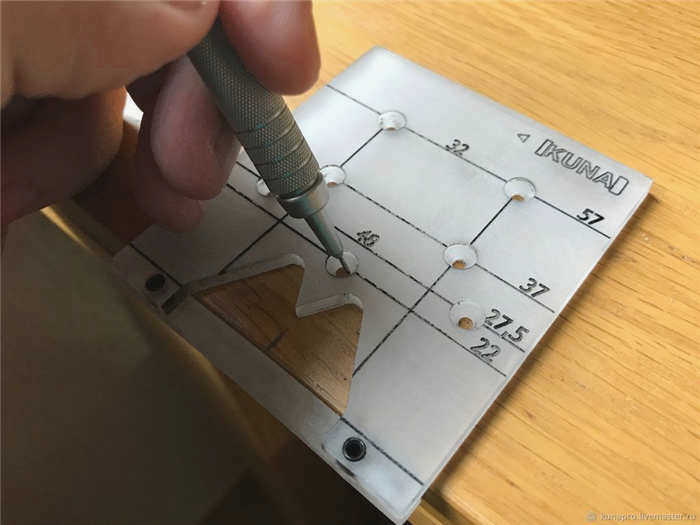

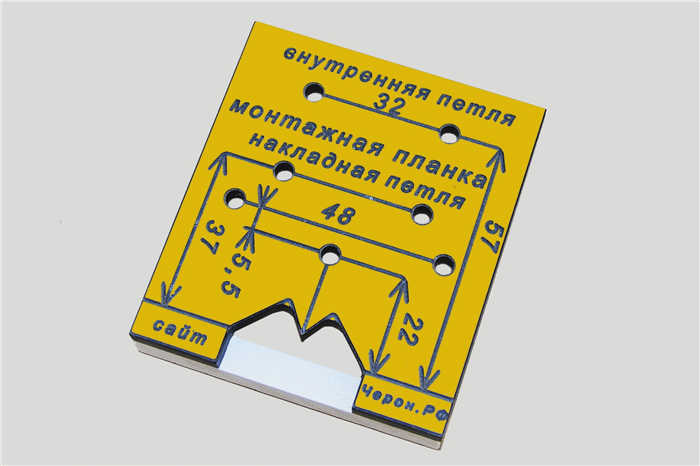

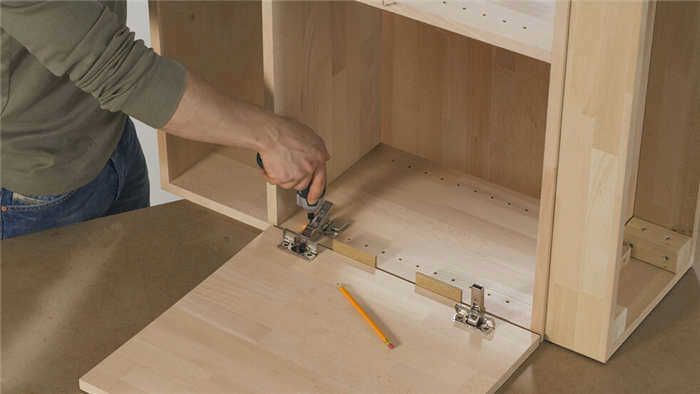

Если вы собираете мебель самостоятельно без специализированного оборудования, используйте кондукторы или шаблоны. Самостоятельная разметка рулеткой часто приводит к уводу сверла в сторону, что критично для правильного хода двери. При установке петель на фасаде придерживайтесь правила: верхняя и нижняя петли должны располагаться на расстоянии 70–120 мм от краев детали.
