Деталировка кухни для распила: состав и важность документов

Деталировка кухни для распила — это технический эскиз, который содержит исчерпывающие данные о каждой детали будущего гарнитура. Она включает спецификацию с точными размерами и количеством элементов, карту раскроя для оптимизации использования листов ЛДСП и карту кромления, указывающую, какие торцы нужно обработать защитной пленкой. Без этого пакета документов цех не сможет выполнить заказ без ошибок в расчетах или случайного пропуска обработки нужных сторон.

Из чего состоит полный пакет документации

Для передачи заказа на аутсорс необходимо подготовить файлы, исключающие ошибки из-за человеческого фактора. Профессиональное производство работает по строгим алгоритмам и требует конкретики. Спецификация представляет собой детальный перечень каждой детали корпуса или фасада. В этом документе прописывается материал, например ЛДСП или МДФ, точная длина, ширина и количество единиц каждого элемента. Ошибка в спецификации приведет к нехватке одной боковины или дна ящика при сборке.

Карта раскроя визуализирует расположение деталей на стандартных листах материала. Специальные программы позволяют минимизировать площадь обрезков и пустого пространства. Эффективная карта напрямую влияет на бюджет, так как позволяет купить меньше листов ЛДСП. Карта кромления определяет защиту мебели от влаги и износа. В ней для каждой детали указывается, какие стороны должны быть закрыты ПВХ-пленкой или меламиновой лентой. Обычно тонкая пленка 0.4 мм идет на внутренние элементы, а более толстая применяется для внешних торцов.

Как рассчитать размеры модулей и учесть нюансы

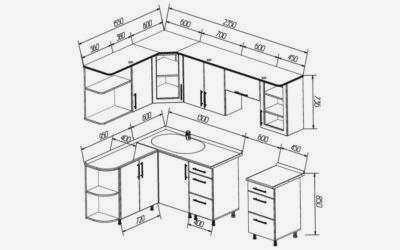

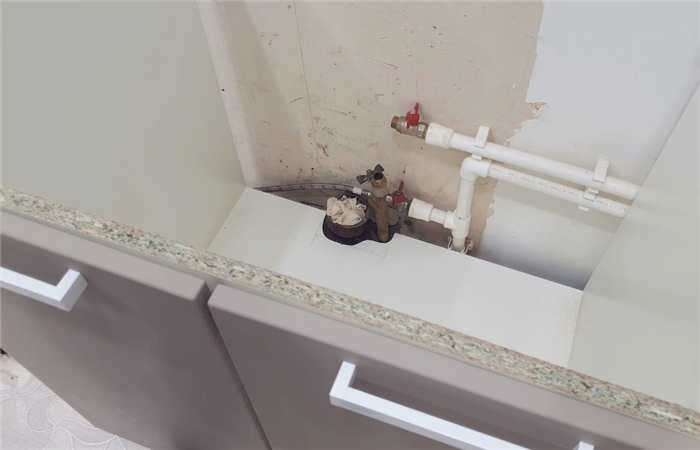

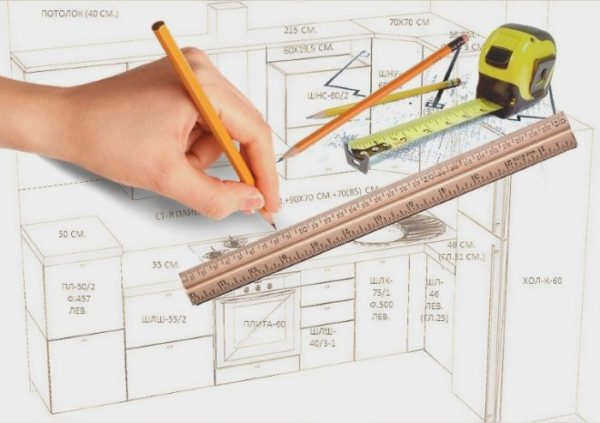

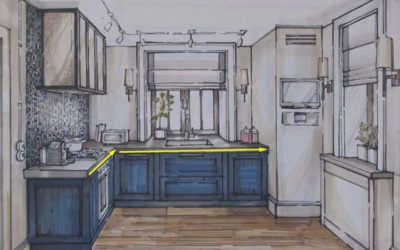

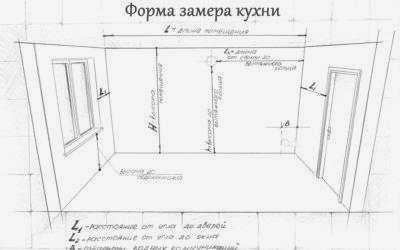

Расчет кухонного гарнитура строится по принципу от общего к частному. Сначала определяются габариты помещения с учетом всех выступов, углублений, розеток и подоконников. При планировании важно предусмотреть зазоры: со стороны стенок они могут составлять до 30 мм.

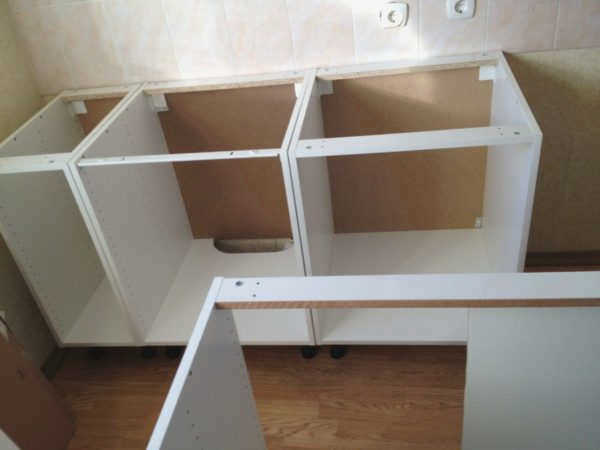

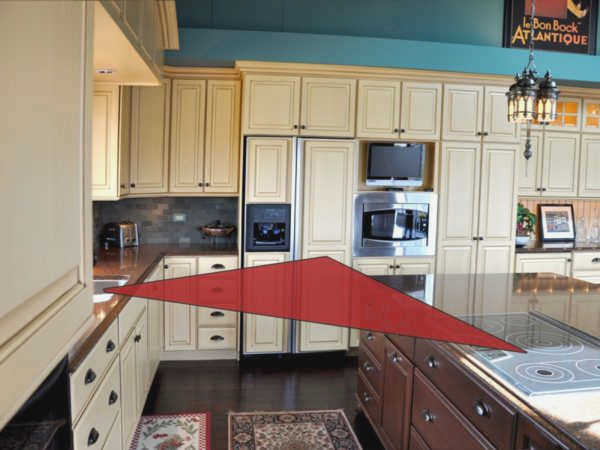

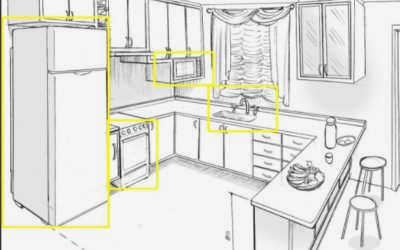

Нижняя база рассчитывается исходя из общей ширины столешницы. Из этой величины нужно вычесть длину нахлестов по обеим сторонам нижней базы, а полученный остаток разделить на количество модулей. Высоту нижних шкафов определяют по встраиваемой технике или выбирают стандартные 85 см. Для верхних баз высота обычно варьируется от 60 до 100 см. При проектировании важно соблюдать функциональную логику: модуль для вытяжки должен располагаться над плитой, а шкаф для сушки посуды — вблизи мойки.

При выборе материалов и фурнитуры учитывайте следующие технические моменты:

• Материалы корпуса могут быть из ЛДСП, МДФ или массива дерева.

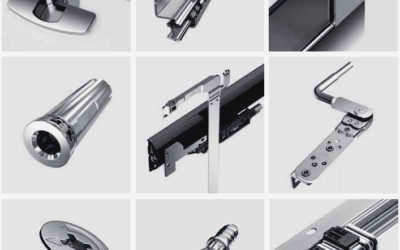

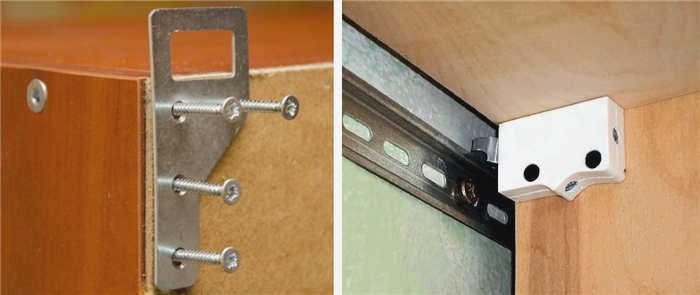

• Фурнитура делится на лицевую (ручки, замки) и крепежную (петли, уголки, шарниры).

• Направляющие для ящиков бывают роликовыми или шариковыми.

Шариковые направляющие стоят дороже, но они бесшумны, позволяют полностью выдвинуть ящик и выдерживают большие нагрузки. Роликовые варианты дешевле и проще в монтаже, однако они шумят и не обеспечивают полного выдвижения. Экономить на крепежных элементах нельзя, так как некачественные петли могут испортить детали мебели.

Инструменты для автоматизации проектирования

Самостоятельное вычисление каждого миллиметра вручную часто приводит к браку. Современные сервисы позволяют автоматизировать процесс. Например, специализированные программы вроде «Деталятора» помогают даже новичкам подготовить проект. Вы выбираете модули из библиотеки, меняете их размеры и получаете готовый отчет с точными данными и расходом материала.

Процесс проектирования в онлайн-конструкторах часто включает несколько этапов:

1. Задание размеров стен и установка окон или дверей.

2. Подбор цвета пола и отделки стен.

3. Расстановка модулей, начиная с угловых элементов для правильной геометрии линии.

Для производства критически важен экспорт данных в форматы Excel (для спецификации) или PDF (для печати). Некоторые конструкторы позволяют выгружать 3D-модели в форматах .obj или .gltf, но они служат скорее для визуализации интерьера. При расчете размеров деталей всегда учитывайте толщину кромки. Если вы используете кромку 2 мм, ее размер нужно «вычесть» из габарита детали, иначе корпус станет больше проектного и не впишется в отведенное место.

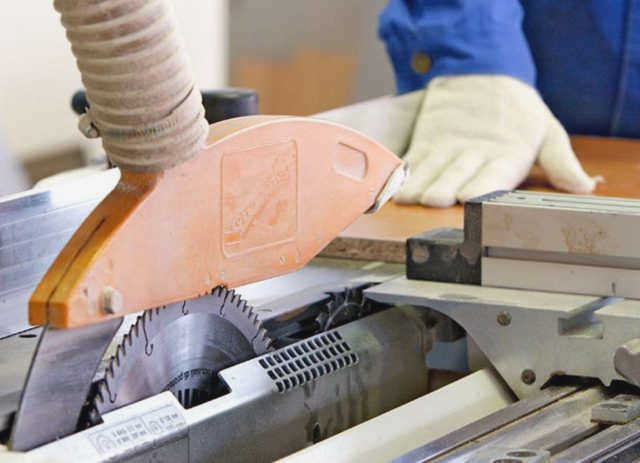

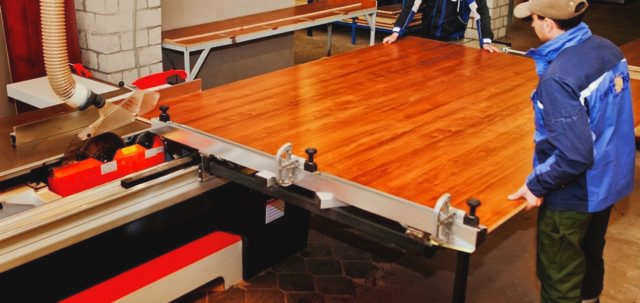

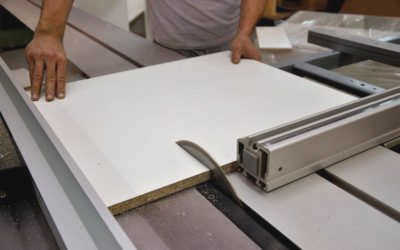

Профессиональный раскрой на форматно-раскроечных станках гарантирует отсутствие сколов и строгое соблюдение углов в 90°. Использование бытовых инструментов вроде лобзика или болгарки дома часто портит материал из-за неровных краев. Заказ готовых деталей с профессиональной деталировкой позволяет экономить до 50% от стоимости полностью изготовленной кухни, так как вы платите только за материалы и услугу резки без наценки мебельных салонов.
