Деревенский туалет своими руками: чертежи и проектирование

Проектирование и чертежи деревенского туалета: технические стандарты

При самостоятельном строительстве туалета на участке нельзя опираться только на визуальный образ. Чтобы постройка была удобной и соответствовала санитарным нормам, проект должен базироваться на конкретных инженерных параметрах. Главный фактор при выборе чертежа — это уровень грунтовых вод (УГВ). Если отметка воды достигает 3,5 метров, установка выгребной ямы запрещена из-за риска загрязнения почвы и подземных горизонтов. В таких случаях выбирают варианты без отстойника: пудр-клозеты или биотуалеты.

Эргономика и типовые размеры

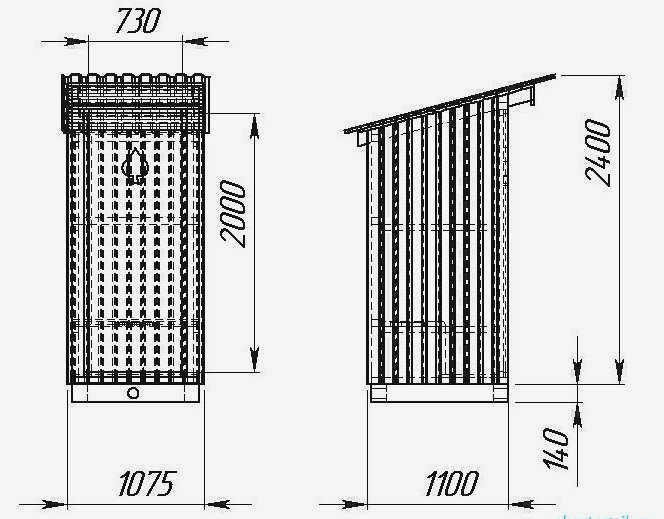

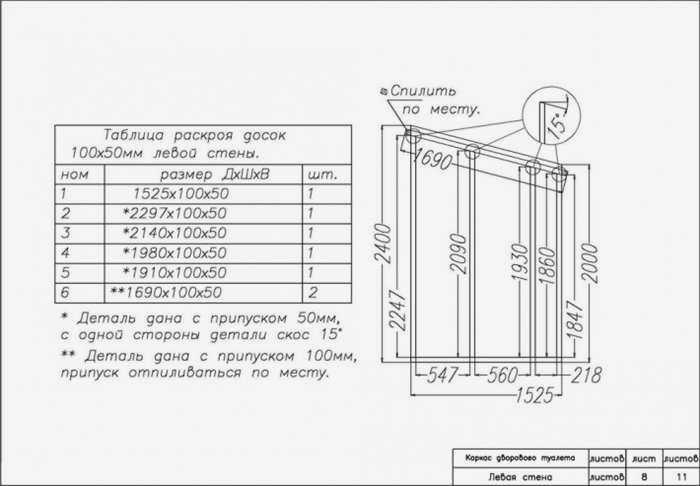

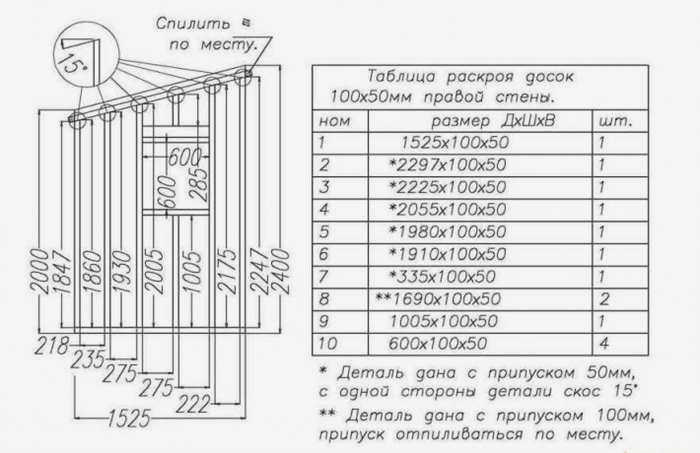

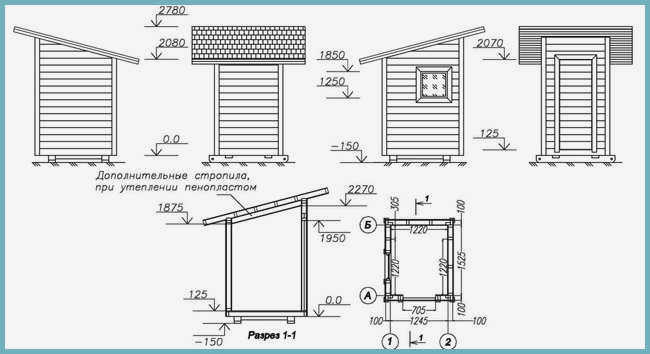

Чертеж должен учитывать минимальные габариты, при которых человек не будет чувствовать себя стесненным.

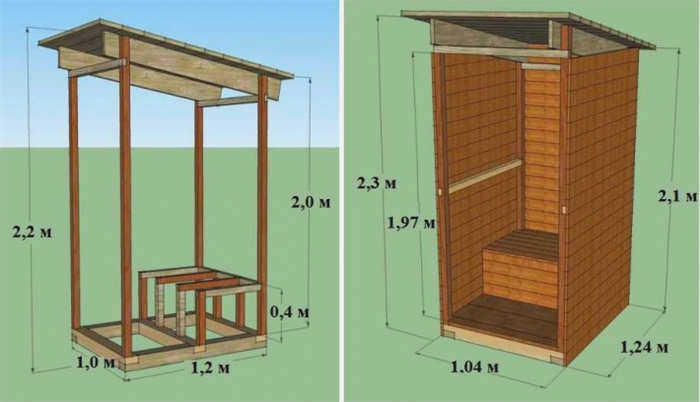

• Площадь: Минимально допустимая площадь внутреннего помещения составляет 1х1 метр. При проектировании более просторных моделей (например, 2,75х2 м или 3х3 м) можно совместить туалет с летним душем.

• Высота: Не рекомендуется делать потолок ниже 2 метров. В нижней точке конструкции высота должна быть не менее 1,8 м, в верхней — от 2 м.

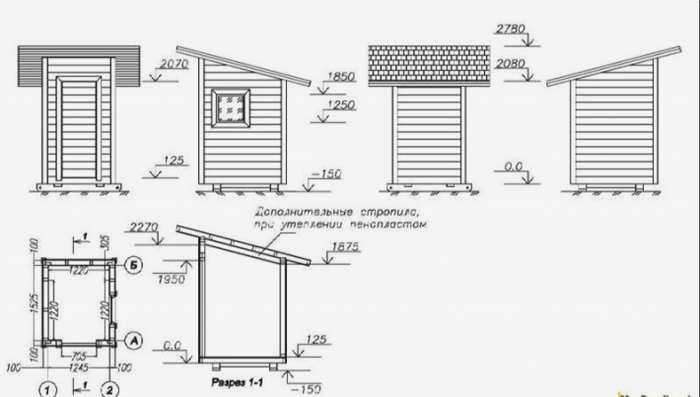

• Крыша: При использовании односкатной кровли заднюю стенку проектируют ниже передней. Это создает необходимый уклон для стока дождевой воды за пределы постройки.

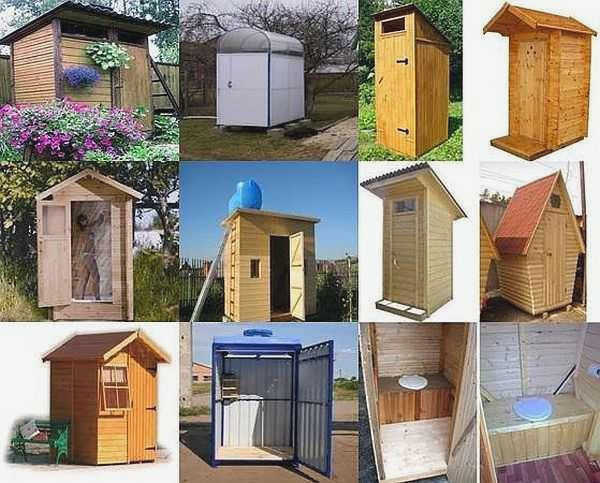

Классификация конструкций по архитектурной форме

Выбор формы определяет объем используемого пиломатериала и сложность сборки каркаса.

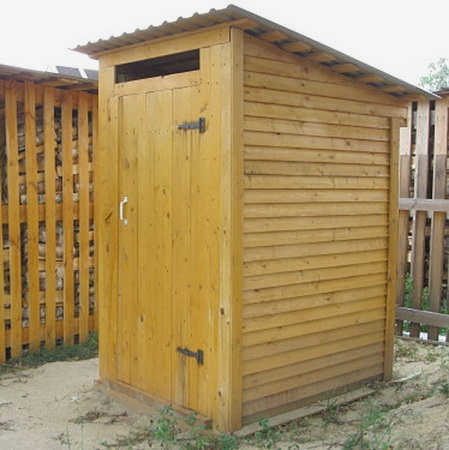

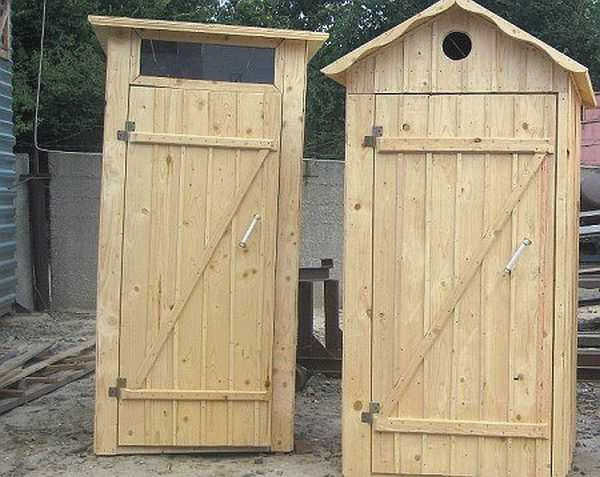

Кабинка. Самый экономичный вариант, состоящий из трех стен, пола, двери и крыши (плоской или с наклоном). Внутри размещается стандартная система утилизации: от ямы до герметичного бака.

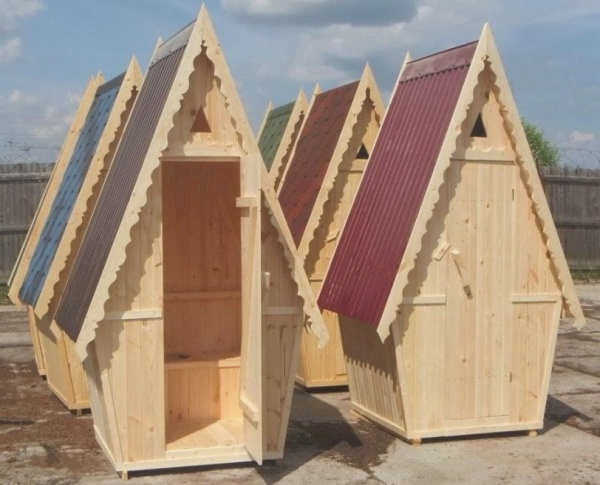

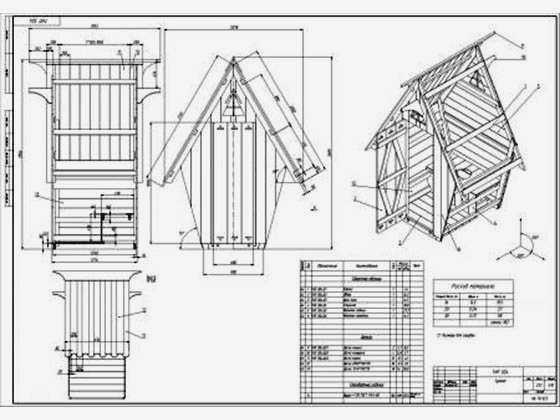

Скворечник. Эта модель отличается декоративностью. Обычно она имеет двускатную крышу и фигурную дверцу с небольшим отверстием (в форме круга или сердца) для вентиляции и света. Несмотря на эстетику, внутри устройство остается таким же, как в простой кабинке.

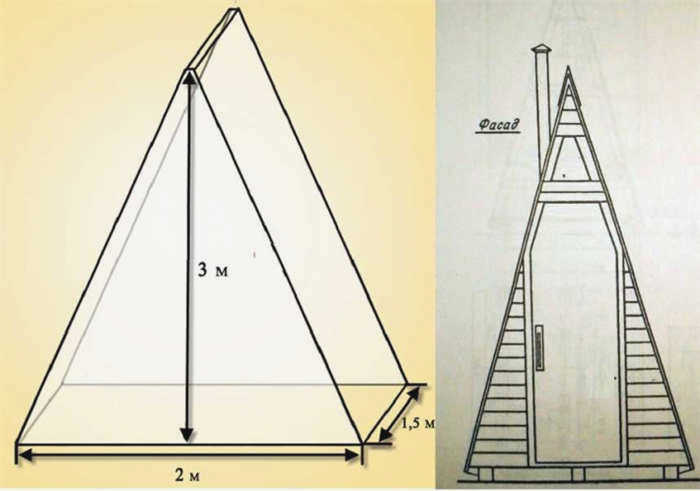

Избушка. Постройка в стиле «теремка» более объемная и устойчивая. Она требует больше бруса и досок. Из-за треугольной формы крыши высота потолка может быть ограничена, поэтому при составлении чертежа важно закладывать увеличенную высоту стен для комфорта высоких людей.

Хозблок (Туалет + Душ). Это крупная конструкция, требующая обязательного устройства фундамента. Проектируется с двумя входами, что позволяет пользоваться санузлом и душевой одновременно. В такой схеме часто применяют люфт-клозет для объединения стоков.

Инженерные системы утилизации отходов

Чертеж «коробки» — это лишь половина дела. Основная сложность заключается в организации вывода нечистот.

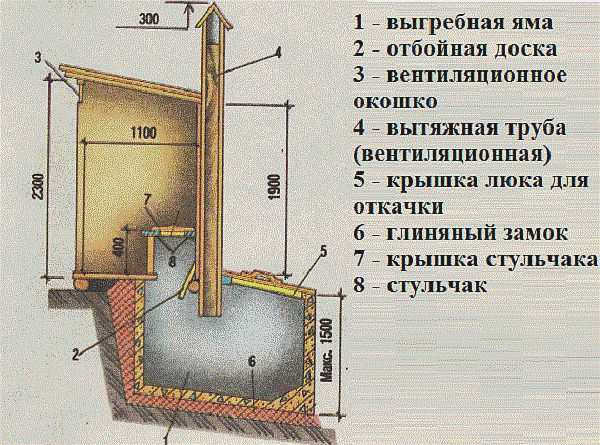

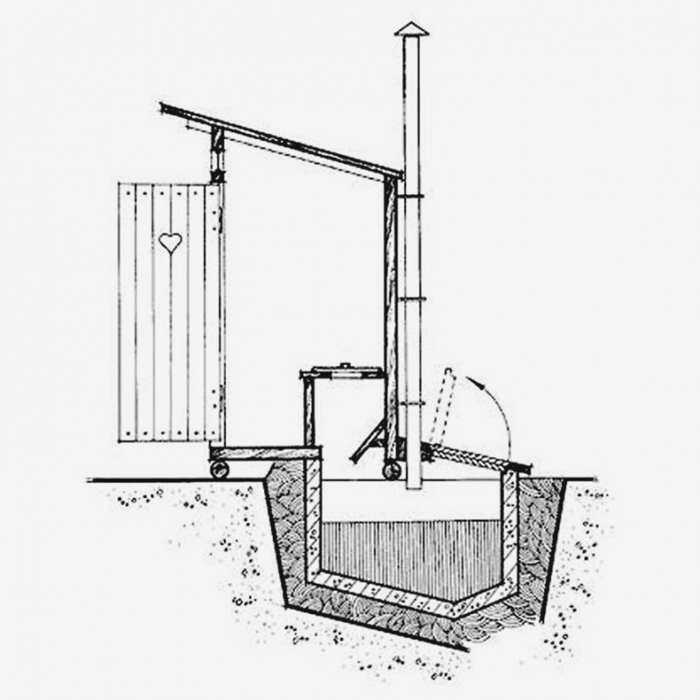

1. Выгребная яма. Традиционный способ, где под домиком выкапывается колодец. Стены облицовывают кирпичом, бетоном или просмоленным деревом. Для защиты от протечек используют глиняный замок (слой уплотненной глины толщиной 20–30 см) и пропитку битумной мастикой. Яму следует очищать, когда она заполнена на две трети.

2. Люфт-клозет. Оптимален для постоянного проживания. Выгребная яма располагается на расстоянии от здания, а не прямо под ним. Нечистоты уходят через трубу с наклоном 2–3 см на каждый метр длины. Это упрощает доступ ассенизаторской машины к резервуару.

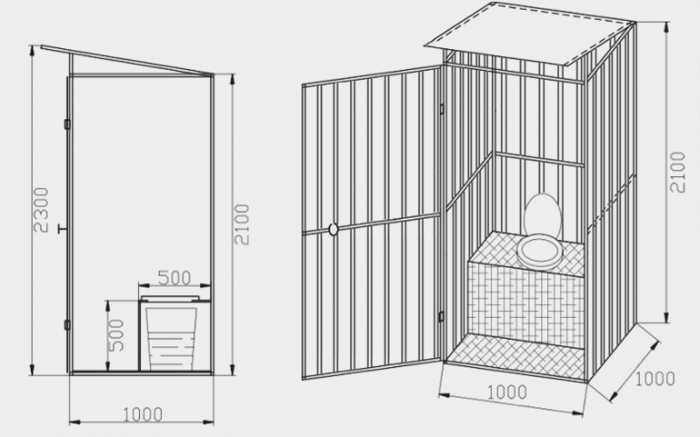

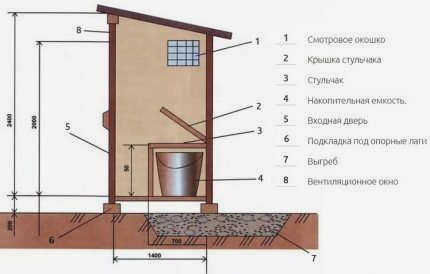

3. Пудр-клозет. Система без ямы, где под стульчаком стоит съемный бак (ведро или пластиковый контейнер). Для устранения запаха отходы присыпают торфом, золой или опилками.

4. Торфяной туалет. Современная вариация, где бак с торфом находится внутри конструкции. Жидкие фракции впитываются, а твердые остаются внутри для последующего выноса в компост.

Вентиляция и освещение

Без принудительной или естественной вентиляции в туалете быстро появится запах. Правильный чертеж предусматривает установку вентиляционной трубы диаметром от 100 мм. Один конец трубы заглубляется в колодец, а второй выходит через крышу и возвышается над ней на 50–70 см. В самой кабине можно предусмотреть небольшое окошко над дверью или отверстие в верхней части стены. Если электричество не подведено, используйте светопрозрачные элементы (например, кусок поликарбоната) в кровле или дверце.

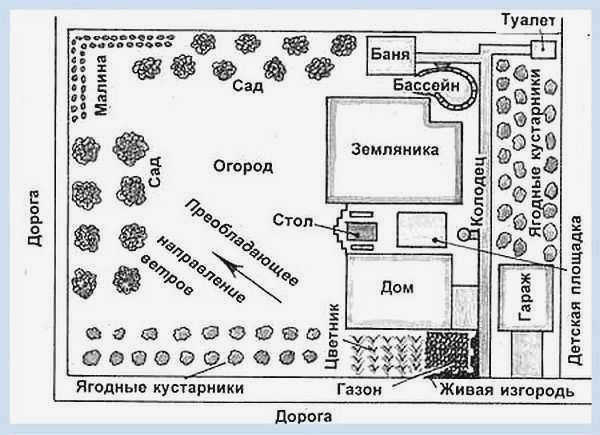

Санитарные нормы размещения на участке

При выборе места для строительства и составлении плана участка соблюдайте следующие дистанции:

• До жилого дома — не менее 12 метров;

• До колодцев, скважин и водоемов — не менее 25 метров;

• До бани, душа или компоста — от 8 метров;

• До границы соседнего участка — минимум 1 метр;

• От ближайших деревьев — 4 метра, от кустарников — 1 метр.

Дверь туалета не должна открываться в сторону соседа. Также учитывайте направление ветра: постройка не должна располагаться так, чтобы запахи сносило в сторону жилой зоны или зоны отдыха. Если вы строите выгребную яму, предусмотрите проезд для ассенизатора.

Технология возведения основания под выгребную яму

Если проект предполагает классический вариант с ямой, подготовку фундамента можно выполнить по следующему алгоритму:

1. Выкопайте небольшую канаву (100–150 мм) по периметру будущего основания (примерно 1,2 х 1,0 м).

2. На дно засыпьте щебень слоем 50–70 мм и тщательно уплотните его.

3. Уложите слой рубероида для гидроизоляции.

4. Насыпьте сверху песок (слой 20–30 мм).

5. Положите второй слой рубероида с небольшим напуском по краям.

6. Установите деревянное основание из брусьев сечением 150х150 мм по периметру.

Пол кабины лучше делать из шпунтованных досок, соединяя их с обвязкой каркаса при помощи металлических уголков. Использование строганных пиломатериалов снижает риск атаки насекомых и делает конструкцию более долговечной.
