Состав ЦСП: из чего состоит цементно-стружечная плита

Состав цементно-стружечной плиты (ЦСП) представляет собой строго выверенную пропорцию между минеральным связующим и древесным наполнителем. Основу материала составляет портландцемент, который в качественной продукции занимает от 30% до 65% веса, и измельченная древесная стружка (преимущественно хвойных пород), составляющая от 24% до 66% состава. Остальные компоненты — вода для гидратации цемента (около 8–10%) и химические добавки (до 10%), обеспечивающие минерализацию древесины.

Структура материала: почему плита не расслаивается?

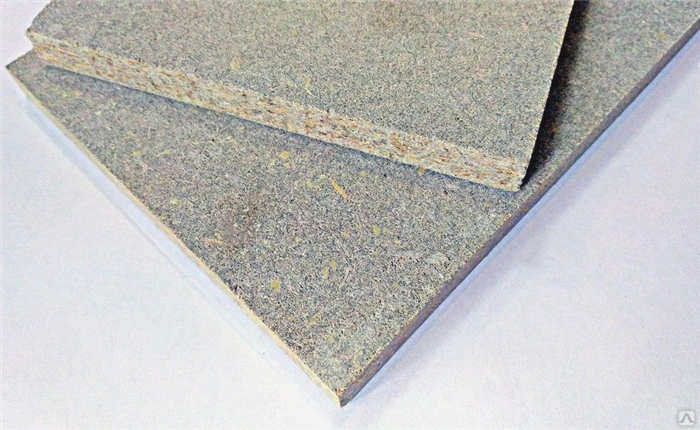

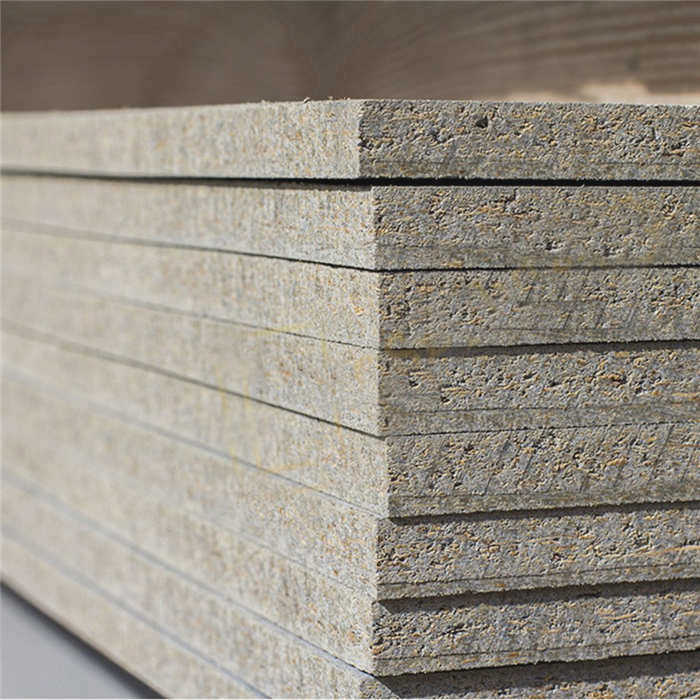

Главный секрет долговечности ЦСП заключается в её многослойном строении. Производители не просто смешивают компоненты, а формируют лист из разных фракций древесного сырья. Наружные слои создаются из мелкой стружки, что позволяет получить гладкую лицевую поверхность, пригодную для финишной отделки. Внутренний слой состоит из более крупной щепы, которая отвечает за жесткость на изгиб и общую механическую прочность конструкции. Такая архитектура исключает расслоение материала даже при высоких нагрузках или воздействии влаги.

Технология подготовки сырья и минерализация

Процесс создания плиты начинается не с замеса, а с глубокой химической подготовки древесины. Обычная стружка содержит сахара целлюлозы, которые могут препятствовать качественному схватыванию цемента и провоцировать гниение. Чтобы этого избежать, сырье обрабатывают солевыми растворами на основе натрия (Na), кальция (Ca) или алюминия (Al).

Эта процедура минерализации длится не менее суток. Соли пропитывают древесные капилляры, переводя сахара в нерастворимые соединения и снижая гигроскопичность дерева. В результате стружка становится химически инертной и стабильной. Для приготовления рабочей смеси также используют специальный водный раствор с добавлением минеральных солей, так как обычная вода может негативно повлиять на качество цементного камня.

Этапы промышленного производства

Изготовление ЦСП — это сложный цикл, включающий высокотехнологичное прессование и термическую обработку.

Смешивание. Подготовленные фракции стружки соединяют с цементом и модификаторами в бетоносмесительных установках.
Формование и вибрация. Массу выкладывают на поддоны слоями, после чего они проходят через вибрационный стенд. Вибрация удаляет пузырьки воздуха, позволяя смеси максимально плотно заполнить форму без внутренних пустот.
Прессование. Под высоким давлением смесь уплотняется до заданной толщины (от 8 до 40 мм).
Термообработка. Чтобы ускорить гидратацию цемента, плиты выдерживают в камерах под воздействием пара при температуре +80…+100 °С в течение 6–16 часов. Это гарантирует стабильность размеров изделия.
Финальная сушка и сортировка. Готовые листы обдувают горячим воздухом (+70…+100 °С), обрезают под стандартные размеры и шлифуют.

Классификация по качеству поверхности (ГОСТ)

При выборе материала для отделки важно учитывать, что согласно ГОСТ существуют два основных вида плит: ЦСП-1 и ЦСП-2. Разница между ними заключается исключительно в чистоте лицевой стороны.

Для использования под покраску или декоративную штукатурку подходит только ЦСП-1. На её поверхности запрещены пятна от масла, ржавчины или растворов. Допускается наличие не более одной вмятины на 1 м², при этом её глубина не должна превышать 1 см (при диаметре от 1 мм).

ЦСП-2 является более бюджетным вариантом и часто применяется для черновых работ, где эстетика не критична. Здесь допускается до трех вмятин на квадратный метр (глубиной до 2 мм и диаметром от 2 см), а также наличие одного пятна диаметром до 2 см.

Сравнение с аналогами

ЦСП часто выбирают как альтернативу другим листовым материалам, но у каждого решения есть свои нюансы. В отличие от гипсокартона или ГВЛ, цементно-стружечная плита обладает значительно более высокой влагостойкостью и не боится прямого контакта с водой. Она превосходит ОСП по показателям огнестойкости (класс Г1) и биостойкости: в процессе твердения образуется гидроксид кальция — естественный антисептик, который защищает материал от грибка и грызунов.

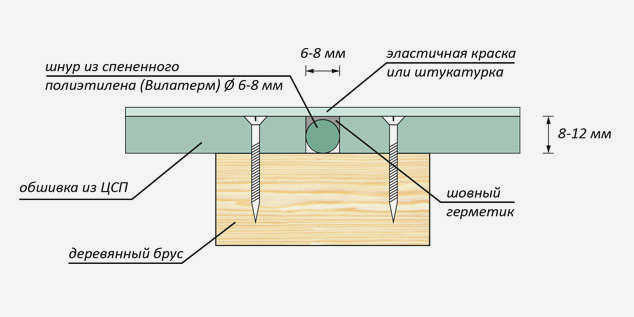

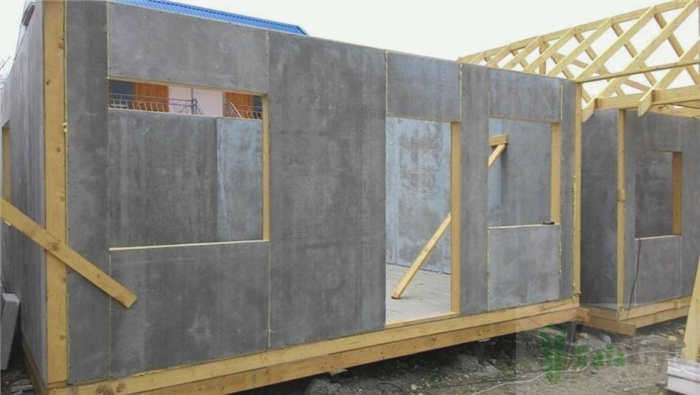

Однако стоит учитывать вес. Плотность ЦСП составляет 1100–1400 кг/м³, что делает её тяжелее большинства аналогов. При монтаже листов площадью около 8–9 м² (стандартные размеры 2,7х1,25 м или 3,2х1,25 м) потребуется участие минимум двух человек и усиленный каркас.

Технические параметры в цифрах

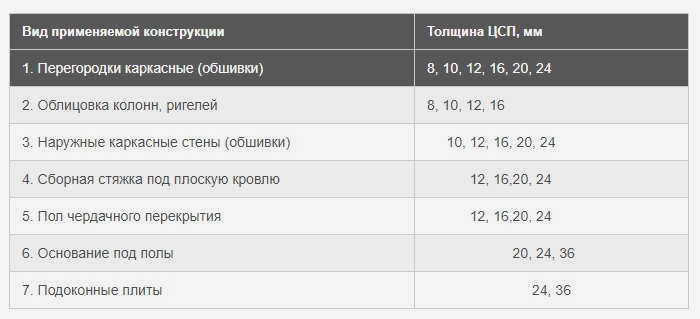

Для точного проектирования конструкций используйте следующие усредненные значения:

Плотность: 1100–1400 кг/м³.
Прочность на изгиб: от 7 до 12,9 МПа (зависит от марки).
Водопоглощение за 24 часа: не более 16%.
Морозостойкость: минимум 50 циклов замораживания-оттаивания.
Теплопроводность: 0,26 Вт/(м·К).
Срок службы: до 50 лет при соблюдении норм монтажа.
