Как сделать циркулярку из болгарки 230 мм своими руками

Превращение углошлифовальной машины в циркулярную пилу — популярная задача для домашних мастеров, когда нет возможности приобрести заводской инструмент или требуется создать специализированный станок под конкретные задачи. В зависимости от сложности конструкции можно собрать компактную ручную насадку, настольный станок с использованием домкрата или полноценную стационарную модель с ременным приводом.

Важное предупреждение по технике безопасности

Работа болгаркой в режиме циркулярной пилы сопряжена с повышенными рисками для здоровья. При самостоятельном изготовлении оборудования категорически запрещено использовать инструмент без защитного кожуха. Если скорость вращения ножа превышает 10 000 оборотов в минуту, вдоль режущей кромки могут возникать дымящиеся участки древесины, что создает реальную угрозу возгорания. При возникновении заклинивания или если шлифовальная машина начинает работать медленно, нужно немедленно убрать заготовку с рабочей поверхности, иначе двигатель может загореться.

Варианты самодельной циркулярной пилы

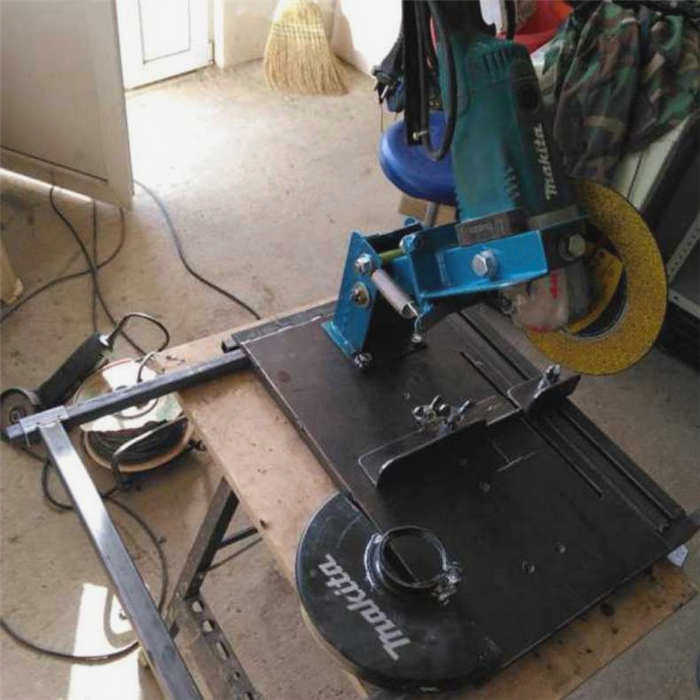

Мастера используют разные подходы к модернизации УШМ. Выбор конструкции зависит от того, планируете ли вы работать мобильно или создаете стационарное рабочее место.

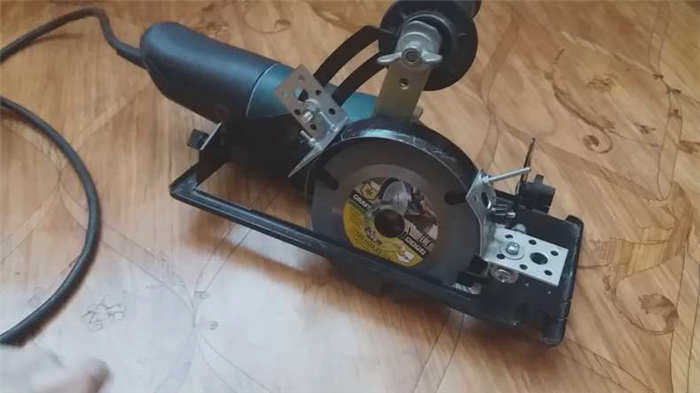

Ручная насадка для болгарки

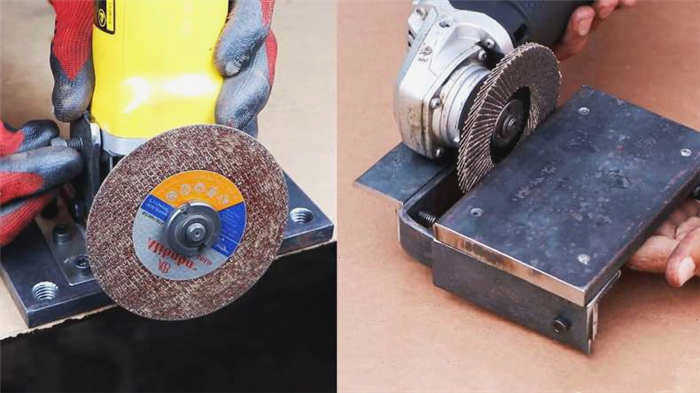

Один из вариантов самодельной оснастки позволяет использовать инструмент как ручную дисковую пилу. Это решение удобно для распила листовых материалов вроде фанеры, МДФ или ДСП. Автор канала Sean Beardon предлагает следующий алгоритм:

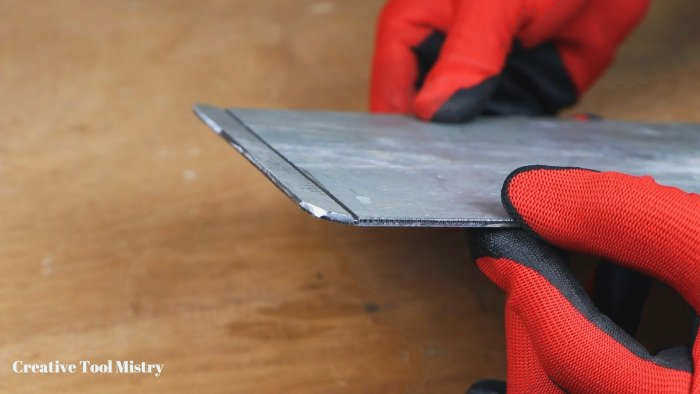

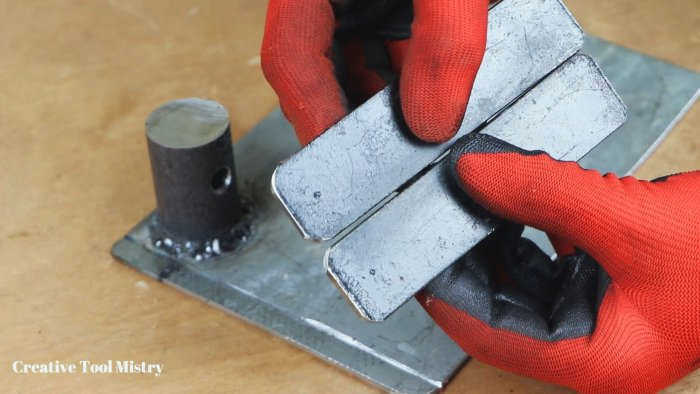

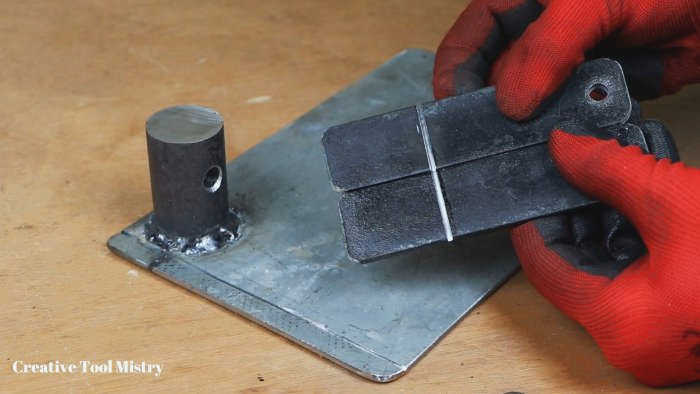

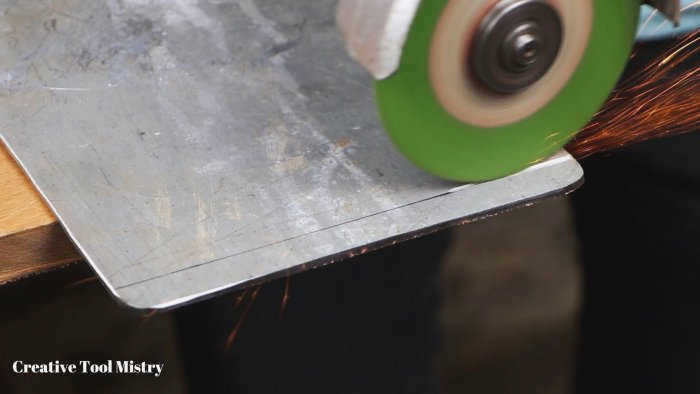

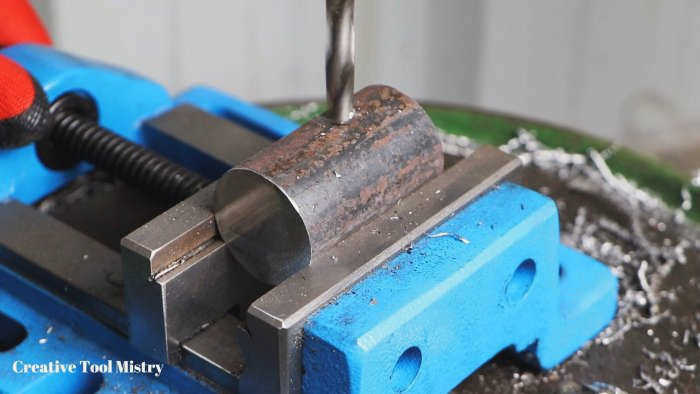

Из толстого листового металла вырезаются крепежные хомуты, которые затем обрабатываются на шлифовальном станке. В них сверлятся отверстия и нарезается резьба под болты с шестигранной головкой.
Из тонкого листа изготавливаются две боковые стенки защитного кожуха.

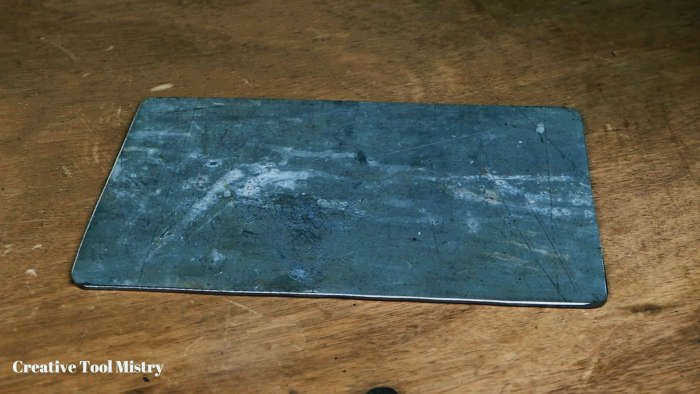

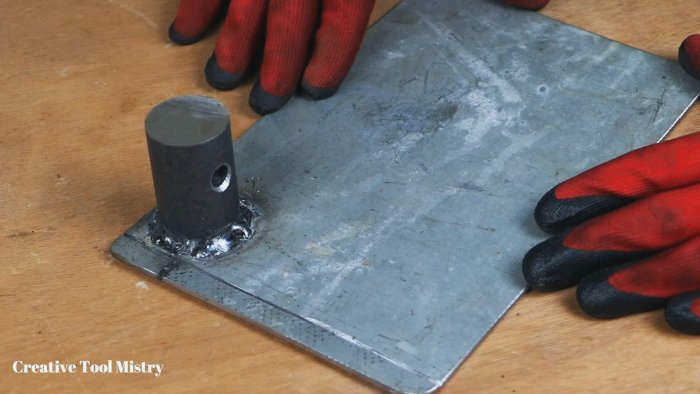

Создается основание (подошва) из листового металла, к которой приваривается защитный кожух.

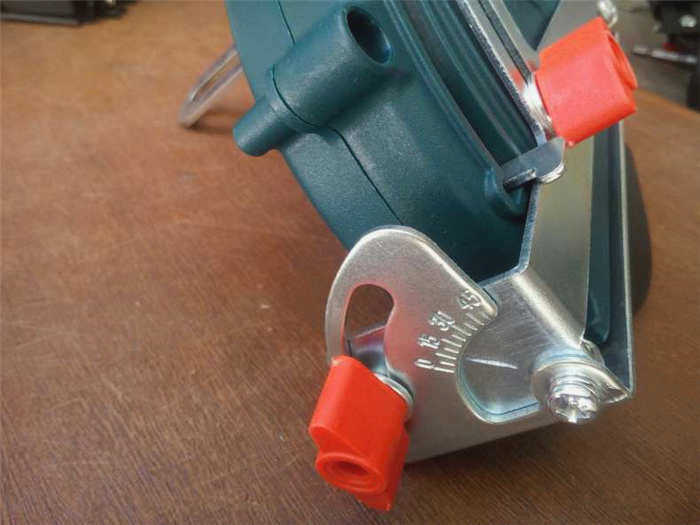

Для возможности точного реза к подошве приваривают два крепления под регулируемую линейку с упором.

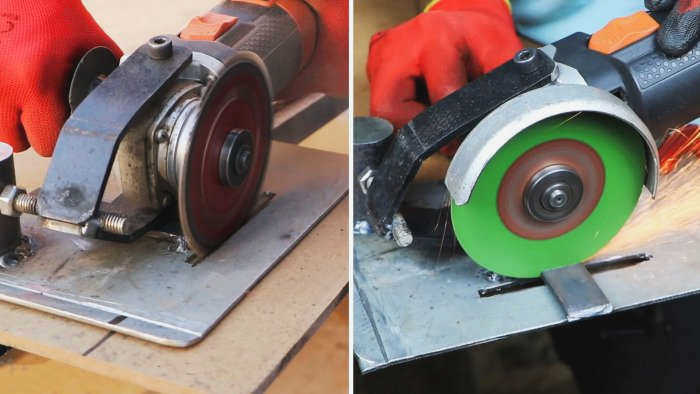

После зачистки швов лепестковым диском и покраски насадку можно устанавливать на болгарку. Чтобы обеспечить ровный рез, на поверхности материала необходимо дополнительно закрепить направляющую из профильной трубы.

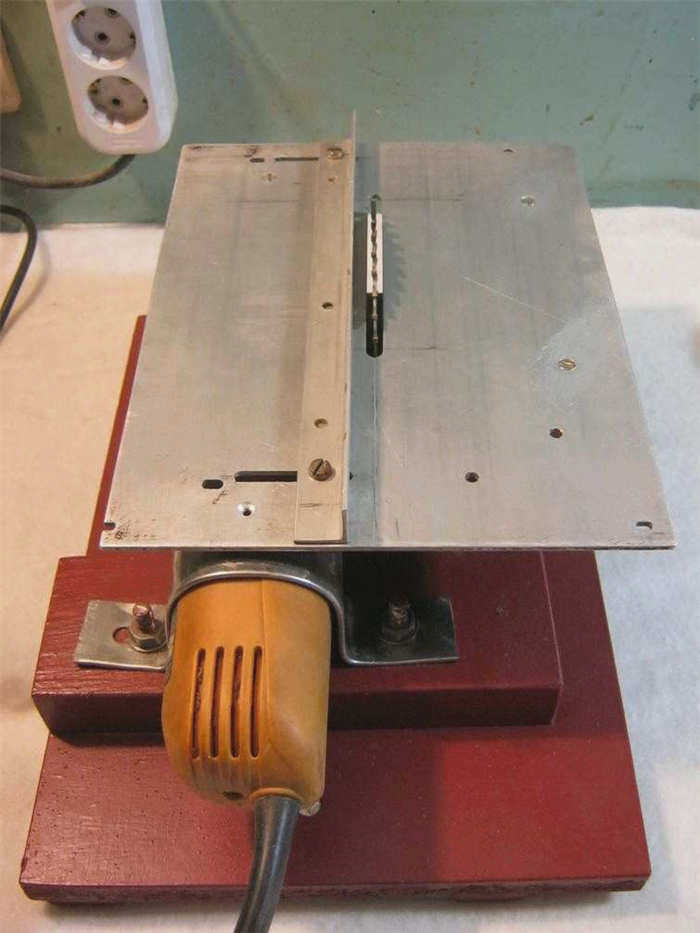

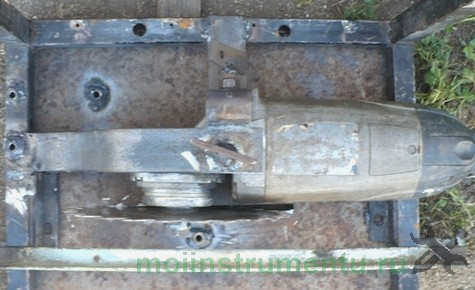

Настольная циркулярка с домкратом

Если нужна более стабильная конструкция, можно собрать настольный станок. Эту идею предложил автор канала CoolDIY. Она сочетает в себе компактность и возможность регулировки глубины пропила.

Для сборки потребуются болгарка, автомобильный ромбовидный домкрат, профильная труба, дверная петля, мебельный щит или фанера, а также пильный диск по дереву.

Основные этапы работ включают:

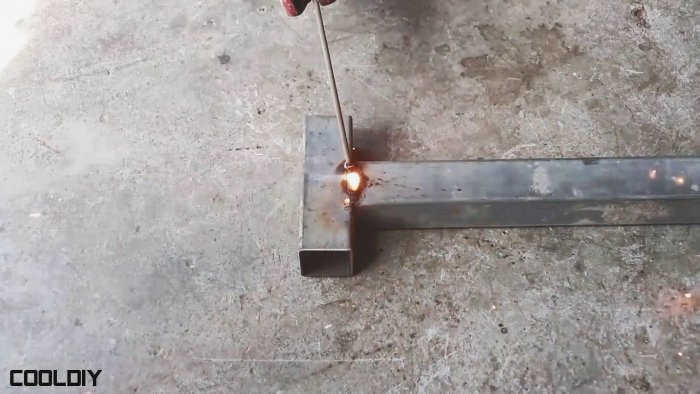

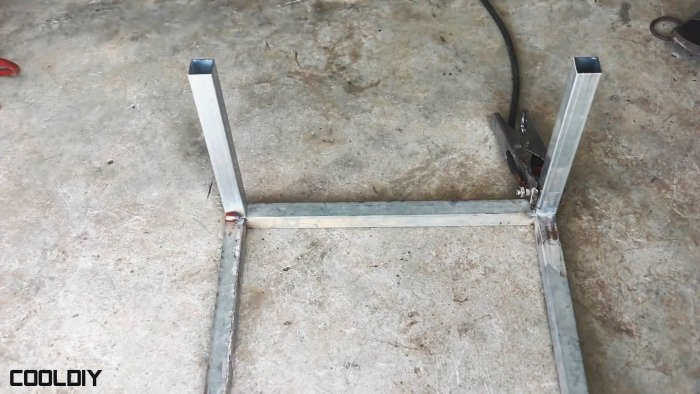

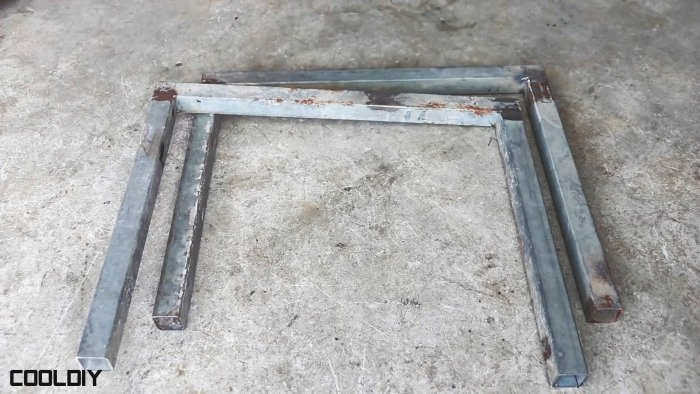

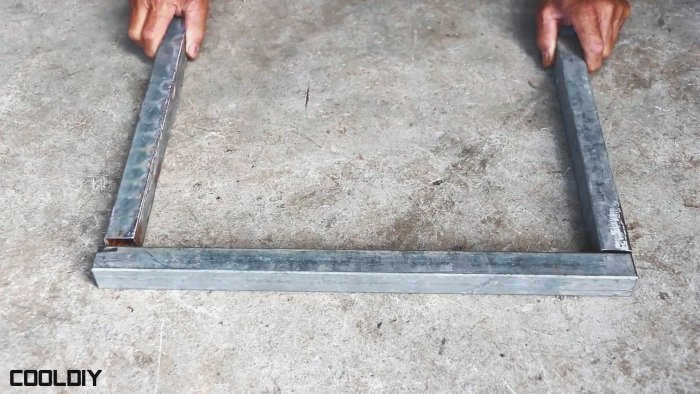

Сварку рамы стола из профильной трубы.

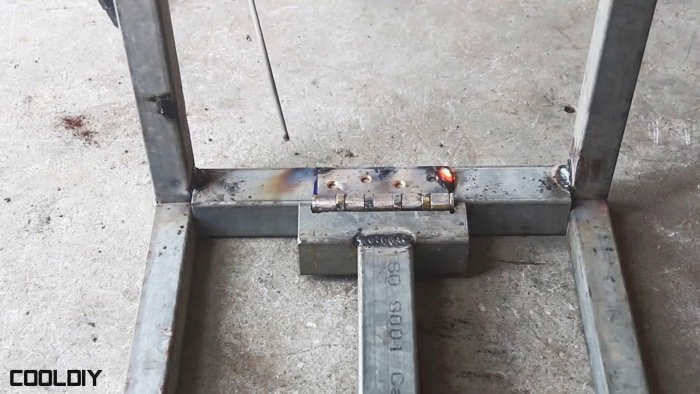

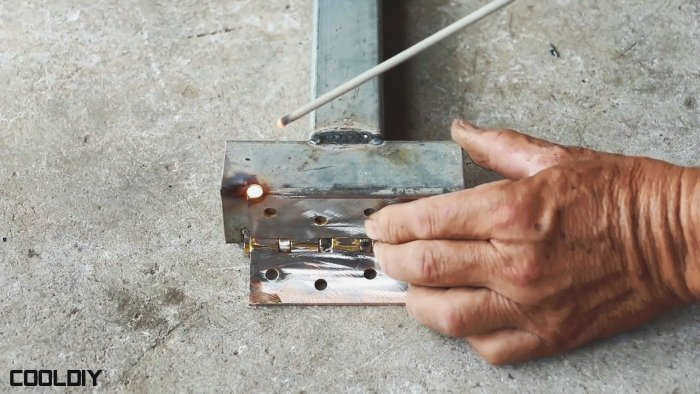

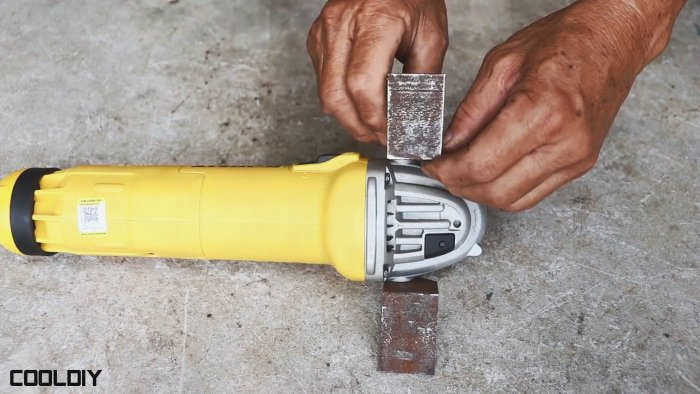

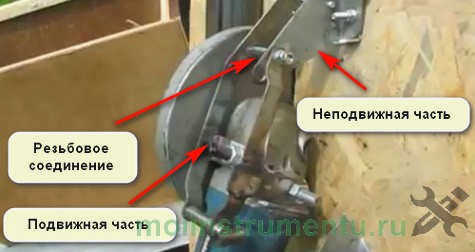

Изготовление подвижной Т-образной детали, которая крепится к верхней части столика через дверную петлю. К этой детали с помощью уголка и болтов прикрепляется болгарка.
Установку подъемного механизма: к опорной площадке болгарки снизу прикручивается автомобильный домкрат, а его основание крепится к станине. С помощью этого узла можно регулировать вылет пильного диска.

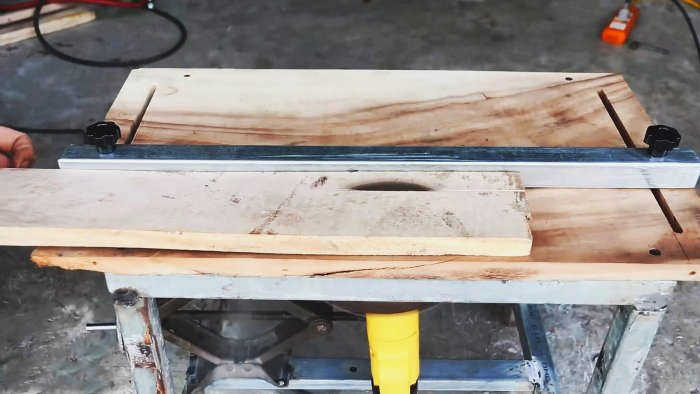

Подготовку рабочей поверхности. Из мебельного щита или фанеры делается столешница, в которой пропиливается паз под диск и вырезаются пазы для установки параллельного упора.

Стационарный станок с ременной передачей

Для серьезных работ подходит конструкция с подъемным механизмом на валу. Идея принадлежит автору YouTube-канала Alejandro Luis. Такой станок работает не за счет прямого вращения болгарки, а через систему шкивов и ремень.

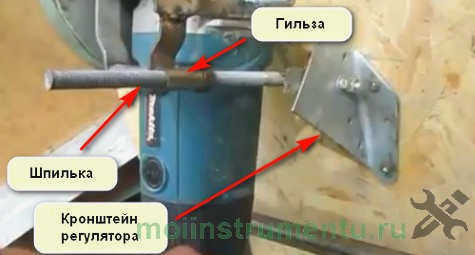

В основе лежит рама из профильной трубы (желательно со стенкой от 3 мм). Внутри круглой трубы диаметром 130 мм устанавливается вал с подшипниками 6004. На один конец вала надевают алюминиевый шкив для передачи усилия, а на другой — пильный диск. Опорная площадка для двигателя и площадка с валом соединяются шарнирно. Регулировать высоту подъема можно при помощи механизма из резьбовой шпильки и редуктора болгарки.

Технические нюансы и рекомендации

При работе с самодельными устройствами важно учитывать несколько факторов, влияющих на точность и ресурс оборудования.

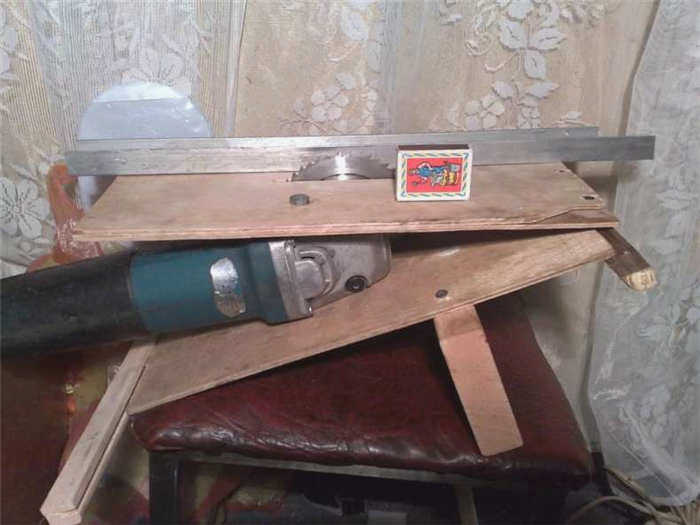

Регулировка вылета пильного диска. В настольных моделях это достигается либо за счет хода домкрата, либо через использование шарнирных соединений (петель). Если конструкция сделана из фанеры или МДФ, важно обеспечить жесткость узлов, чтобы при нагрузке рабочая поверхность не прогибалась.

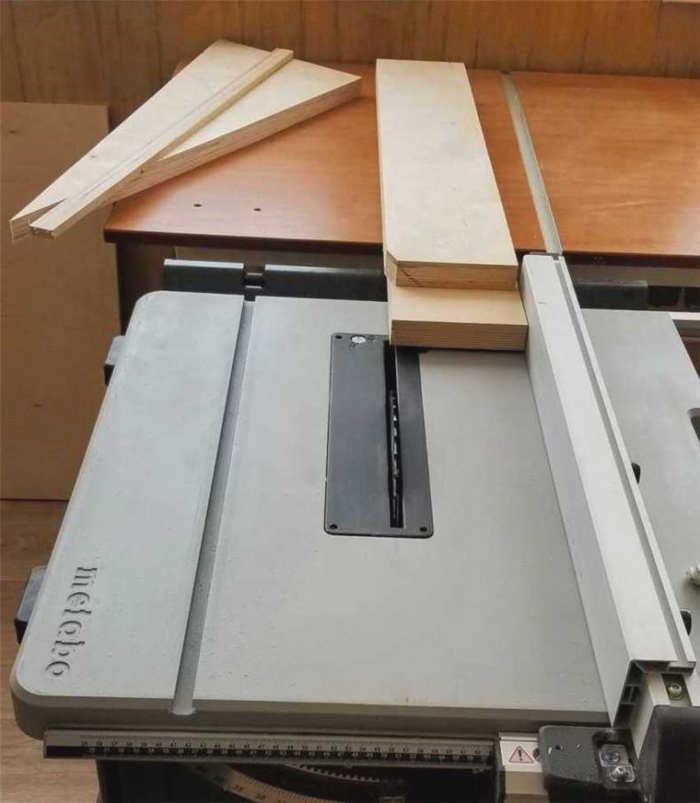

Параллельный упор. Без него добиться идеально ровного реза по кромке невозможно. В стационарных станках его делают из профильной трубы, в упрощенных моделях — используют кусок металлического уголка. Упор должен жестко фиксироваться к столешнице.

Обслуживание и эксплуатация.

Не работайте непрерывно более 20 минут, чтобы не допустить перегрева двигателя.
Приступайте к распилу только после того, как инструмент наберет рабочие обороты.
Если используете болгарку в качестве привода для мини-станков (например, с электромотором 775), убедитесь, что шкивы и ремень правильно натянуты.

При проектировании стационарных моделей часто используют профильную трубу 20х20 или 25х25 мм для создания каркаса. Это обеспечивает необходимую жесткость при сохранении разумного веса конструкции. Если вы собираете мини-версию из дрели, помните, что такая пила подойдет только для небольших заготовок и не заменит полноценную циркулярку при раскрое листовых материалов.
