Что значит анодированный алюминий: суть процесса и свойства

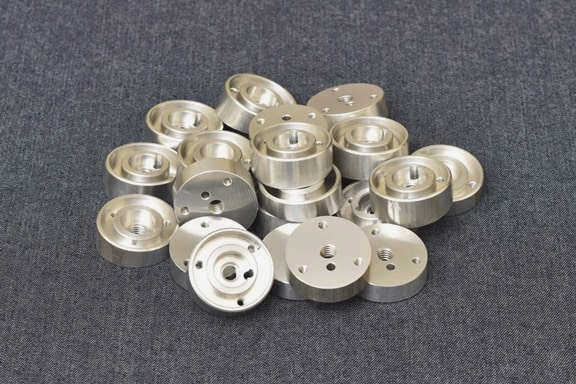

Анодированный алюминий — это металл, на поверхности которого в результате электрохимического процесса сформирован искусственный слой оксида алюминия (Al_2O3). В отличие от естественной окисной пленки толщиной всего 2–5 нанометров, анодное покрытие получается гораздо мощнее. Его толщина может достигать 150 микрон (в тысячи раз больше природного слоя), что делает поверхность чрезвычайно твердой и износостойкой. По своим свойствам этот слой приближается к корунду — минералу, который уступает в твердости только алмазу.
Технологический процесс: от очистки до герметизации
Анодирование представляет собой не просто нанесение краски сверху, а изменение самой структуры верхнего слоя металла. В процессе алюминиевая деталь подключается к положительному полюсу источника тока (становится анодом), в то время как катоды изготавливают из свинца или нержавеющей стали. При прохождении электричества через кислый электролит на поверхности металла «выращивается» оксидная пленка.
Качество готового изделия напрямую зависит от строгого соблюдения пяти этапов обработки.
Сначала идет очищение заготовок в ваннах с щелочными или кислотными растворами для удаления жиров и масел. Любая пыль или грязь на этом этапе приведет к появлению белых точек из-за неравномерного травления. Затем следует этап травления, когда металл погружают в раствор (например, каустическую соду), чтобы удалить микрослой алюминия и выровнять поверхность. После этого заготовку промывают десмутирующей жидкостью для удаления остатков агрессивной среды.
Ключевым является само анодирование. В этом процессе сила тока варьируется от 30 до 300 А/м², что определяет итоговую толщину пленки. Поскольку электролиз — процесс экзотермический, выделяющееся тепло необходимо постоянно отводить с помощью систем охлаждения, иначе структура покрытия станет рыхлой.

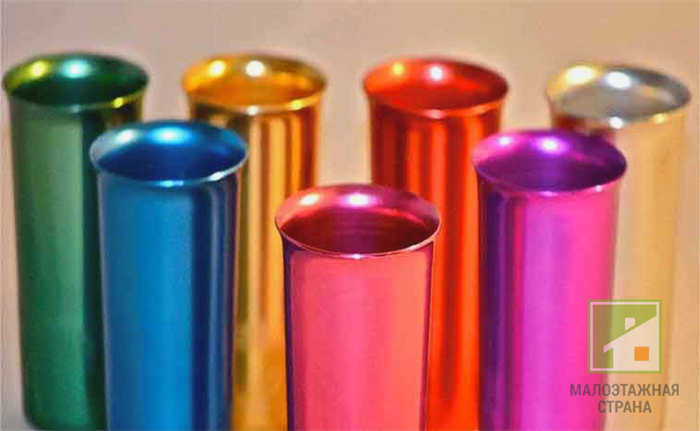

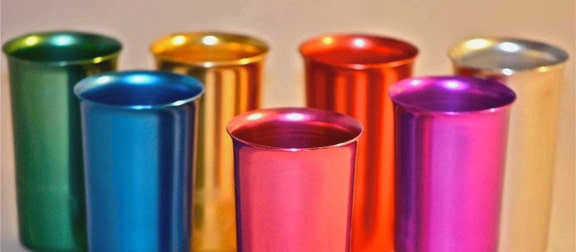

Поскольку анодный слой имеет пористую структуру с микроканалами, его можно окрашивать. В эти поры вводят органические красители, что позволяет получить любые цвета, сохраняя при этом металлический блеск. Завершает цикл герметизация (уплотнение). Изделие погружают в горячий раствор ацетата никеля или дистиллированную воду при температуре 96–100°C. Происходит гидратация оксида, поры закрываются, и цвет фиксируется внутри структуры.
Классификация методов обработки
Выбор технологии зависит от того, какие свойства материала приоритетны: декоративность или экстремальная прочность.

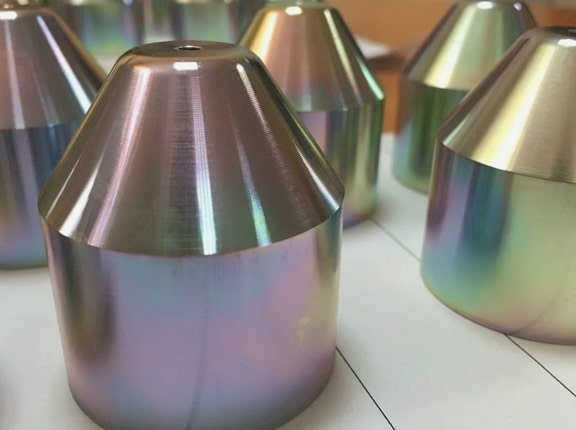

Холодное анодирование проводят при низких температурах от -10 до +10 °C. Этот метод создает очень плотную и толстую пленку с естественным оттенком — от светло-золотистого до бронзового в зависимости от сплава. Из-за высокой плотности структуры органическое окрашивание здесь практически невозможно.

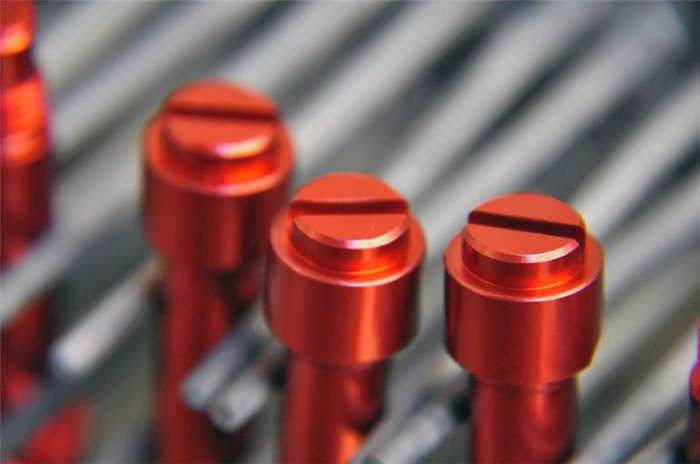

Теплое анодирование выполняется при температуре +15...+20 °C. Это основной метод для создания декоративных изделий, так как он позволяет эффективно использовать красители на основе анилина. Такие поверхности выглядят эстетично, но они менее устойчивы к агрессивным средам по сравнению с холодными методами.
Твердое (Hard) анодирование является стандартом для промышленного оборудования. Процесс идет при температуре +20...+30 °C с использованием смеси кислот (серной, щавелевой или борной). Результатом становится сверхпрочный слой толщиной до 150 микрон, способный выдерживать интенсивное трение.
Технические характеристики и преимущества
Анодирование радикально меняет физико-химические параметры алюминия. Полученная пленка обладает следующими свойствами:
Твердость по шкале Мооса достигает значений 8–9. Это защищает металл от царапин и износа, превращая его в материал, который не пачкается при контакте с кожей. В отличие от чистого алюминия, анодированный не оставляет темных следов на руках или бумаге.
Коррозионная стойкость увеличивается в 10–20 раз. Защитный слой устойчив к воде, солям и ультрафиолету, что обеспечивает срок службы конструкций до 20 лет (а при правильном проектировании — до 50 лет).
Материал является негорючим и соответствует классу НГ по требованиям пожарной безопасности. При достижении температур 150–200 °C алюминий не сгорает, а лишь деформируется из-за высокой теплопроводности, что критически важно для путей эвакуации в общественных зданиях.
Сферы применения
Благодаря сочетанию легкости и прочности, материал востребован повсеместно. В архитектуре анодирование заменяет покраску при создании фасадных панелей, оконных рам и лифтовых порталов. Например, в московском ЖК Capital Towers анодированные листы с эффектом «светлого золота» используются в местах с высокой проходимостью, где важна устойчивость к ударам.
В авиастроении и судостроении применяют сверхтвердые пленки для защиты узлов от коррозии морской водой. В автомобильной промышленности анодируют детали двигателей и элементы отделки. Также метод незаменим в производстве интерьерной фурнитуры, где нужно имитировать бронзу или медь, как это было реализовано в проекте ЖК Symphony 34 с использованием индивидуального медного оттенка.
