Стропильная система четырёхскатной крыши: опоры и узлы
Стропильную систему четырёхскатной крыши выбирают по расположению несущих опор и расчётным нагрузкам. Форма скатов задаёт геометрию, но сама по себе не отвечает на вопрос, какие балки удержат кровлю и куда передадут её вес.

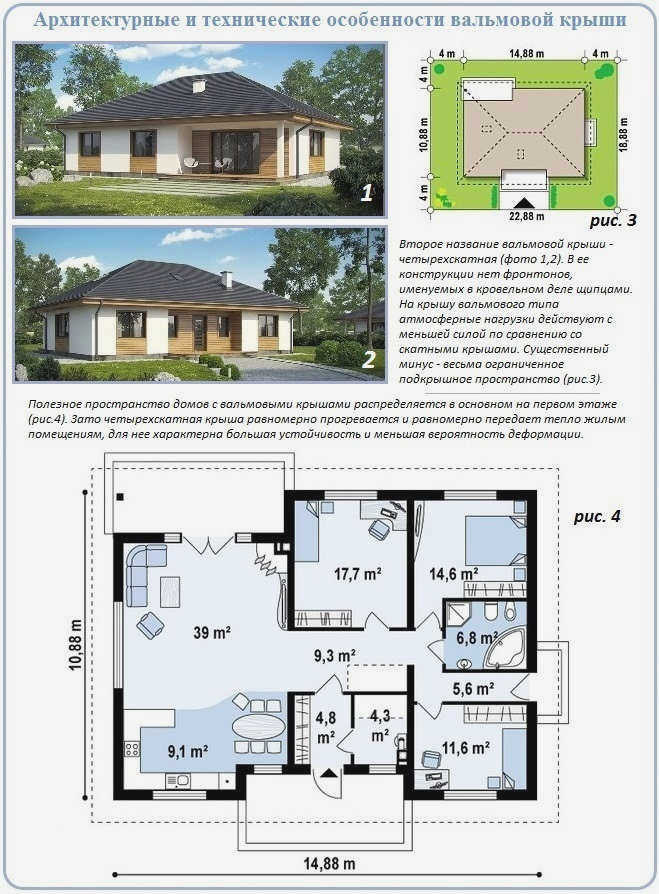

Начните с плана несущих стен. На нём должно быть видно, где крыша может опираться на здание, а где под будущей стойкой находится только перегородка или свободный пролёт.

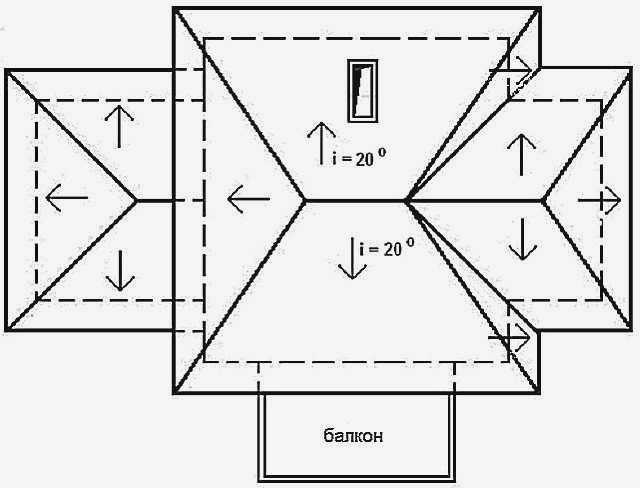

Что искать на плане каркаса

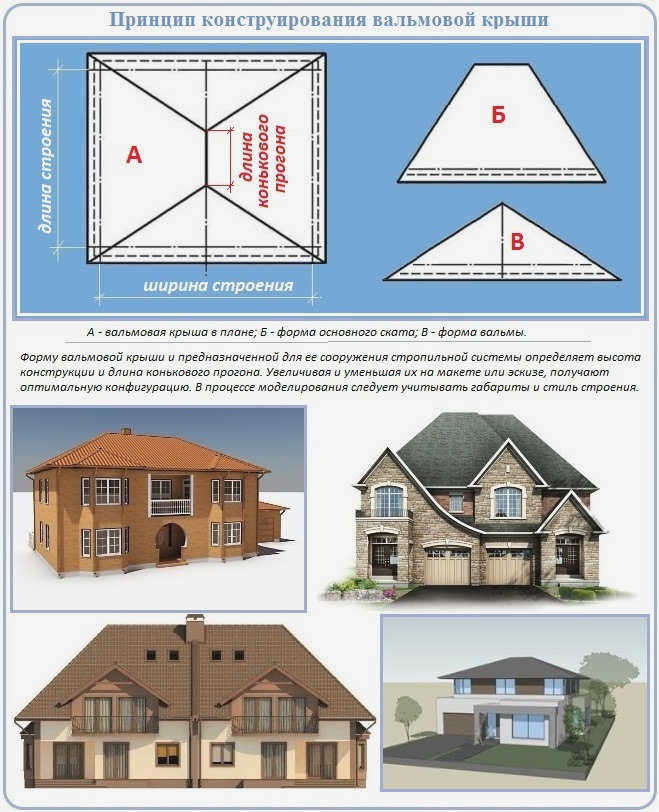

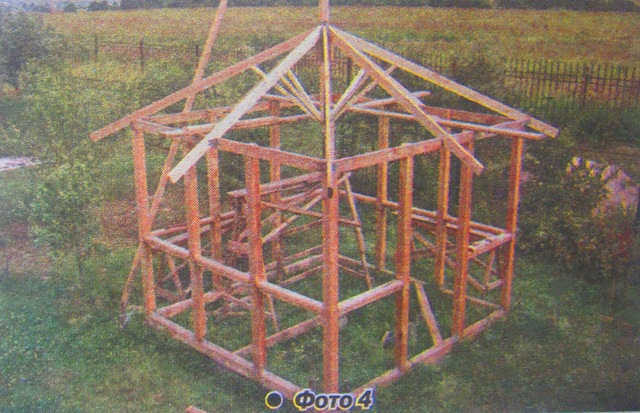

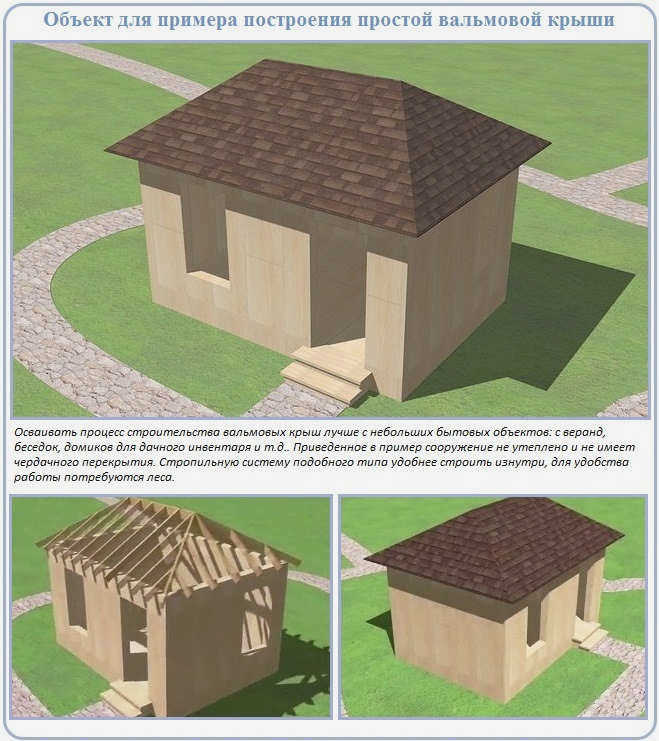

У обычной вальмовой крыши есть конёк и треугольные торцевые скаты. У шатровой четыре ската сходятся в верхней точке, коньковой балки у неё нет.

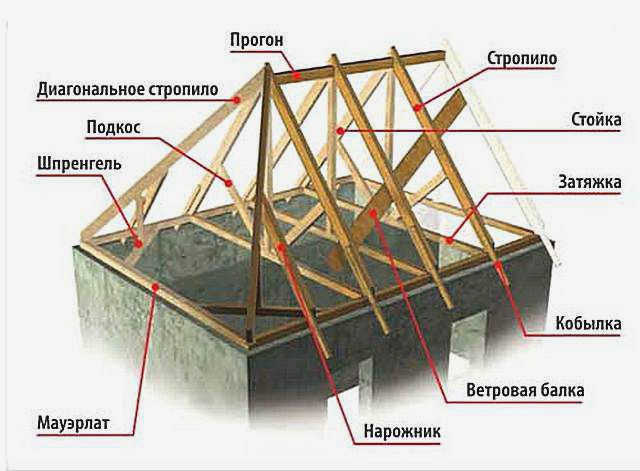

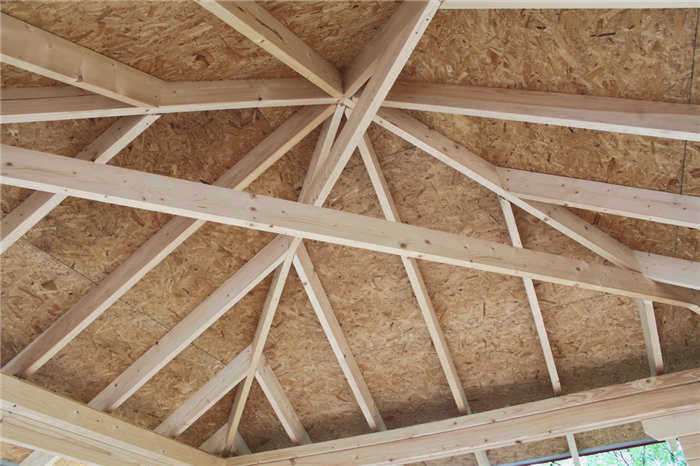

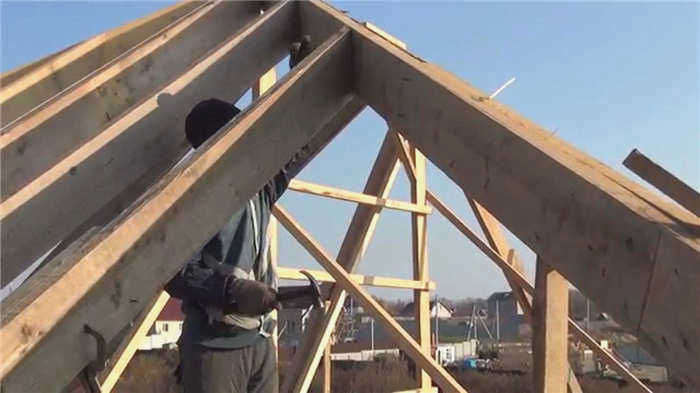

План начинайте читать от угла здания. Накосное стропило идёт вдоль ребра крыши; к нему подходят укороченные стропила, нарожники, которые другим концом опираются на наружную стену. Поэтому нагрузка с прилегающих участков скатов собирается на диагональном элементе и его опорах, а не распределяется одинаково между всеми досками каркаса.

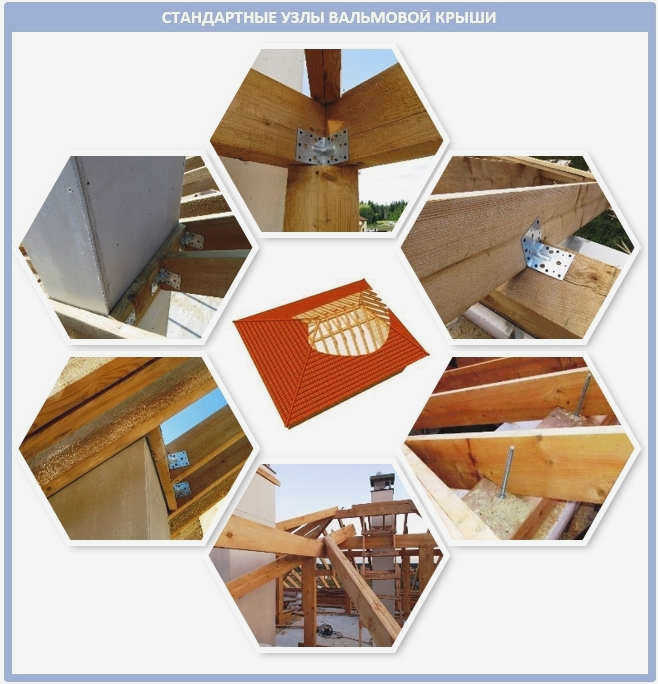

В решениях Simpson Strong-Tie для стропильных крыш предусмотрены узлы связи нарожников с накосными элементами и соединения последних с коньковой балкой. Размеры американского крепежа и его допустимые нагрузки нельзя автоматически переносить в российский проект.
Путь нагрузки: от покрытия до стен
Для схемы с несущим коньковым прогоном проверка выглядит так:
| Участок | Куда передаётся нагрузка | Что должно быть на чертеже |
|---|---|---|
| Рядовая стропильная нога | На нижнюю опору и несущий прогон | Пролёт, опирание, соединения |
| Нарожник | На стену и накосную ногу | Узел примыкания к диагонали |
| Накосная нога | На угловую опору и верхний узел | Опоры и возможные промежуточные подпорки |
| Коньковый прогон | На стойки или другие несущие элементы | Опирание каждого конца и промежуточных участков |
| Стойка | На конструкцию под ней | Балка или несущая стена, воспринимающая усилие |
Это схема чтения, а не монтажный чертёж. Она помогает заметить пропущенную опору до того, как каркас начнут собирать.
Почему нельзя поставить стойку «где удобно»
Если стойка упирается в перекрытие, её усилие становится нагрузкой на это перекрытие. Перемещение подпорки ради прохода по чердаку меняет работу конструкции, даже когда внешний силуэт крыши остаётся прежним.
Проектировщик проверяет всю цепочку опирания. Расчёт деревянных элементов и соединений выполняют по СП 64.13330.2017 «Деревянные конструкции» с применимыми изменениями.
Конёк и распор: две разные задачи
Коньковая доска не всегда работает как несущая балка. В проекте различают прогон, воспринимающий нагрузку, и элемент, который помогает соединить и выровнять стропила. От принятой схемы зависит необходимость затяжек и то, какие усилия передаются на стены.
Попросите показать это на разрезе. Обозначения затяжек и подкосов должны сопровождаться узлами соединения; одна горизонтальная линия между стропилами не объясняет работу крепежа.
Какие данные нужны для расчёта
Передайте конструктору план здания с несущими стенами, пролёты и желаемую форму крыши. Отдельно укажите покрытие со всеми нижележащими слоями, расположение проёмов и требования к свободному пространству под кровлей.
Адрес строительства нужен для назначения климатических нагрузок. Их сочетания определяют по СП 20.13330.2016 «Нагрузки и воздействия». Универсального шага стропил для любого дома нет: изменение пролёта или веса покрытия требует проверки, а увеличение сечения одной доски не исправляет отсутствующую опору.
Что получить перед монтажом
В рабочем комплекте нужны план каркаса и разрезы, спецификация древесины, а также чертежи опорных узлов и связей. Проверьте, что номера элементов на плане совпадают со спецификацией. Накосные ноги должны быть выделены отдельно.
Покажите чертёж бригаде до закупки крепежа. Если монтажник предлагает убрать подпорку, заменить соединитель или сделать дополнительную врубку, передайте изменение автору расчёта: согласованный узел нужен именно в том месте, где нагрузка переходит с одного элемента на другой.
