Чертежи кухонных шкафов с размерами для изготовления

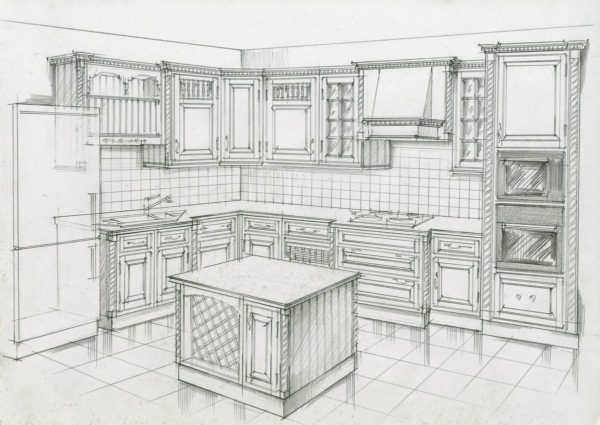

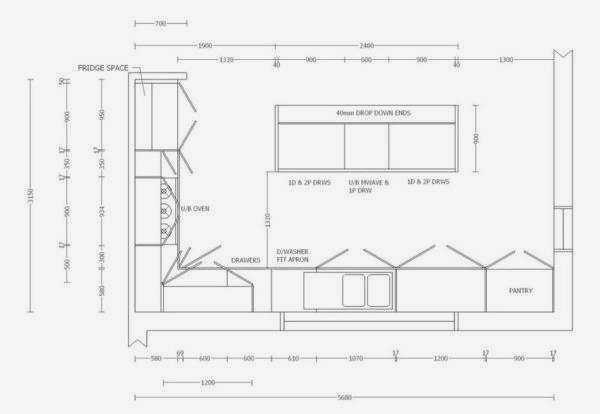

Для изготовления кухонного гарнитура своими руками недостаточно просто иметь визуальный образ. Вам необходим детальный сборочный чертеж, где в масштабе рассчитаны детали распила, количество фурнитуры и зазоры для беспрепятственного открывания фасадов. Ошибка в 2–3 мм на этапе проектирования может привести к тому, что ящики не влезут в корпус или дверцы будут цепляться друг за друга.

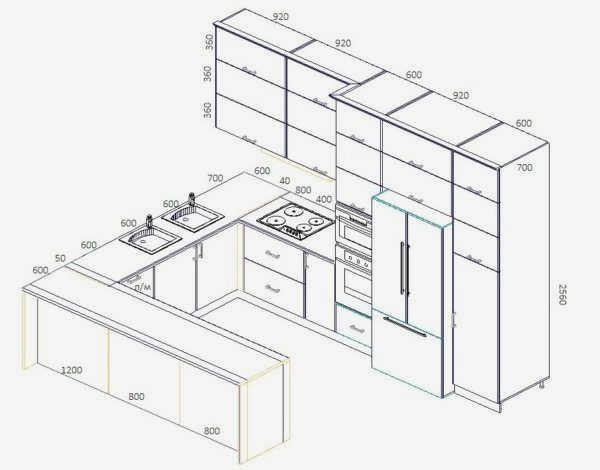

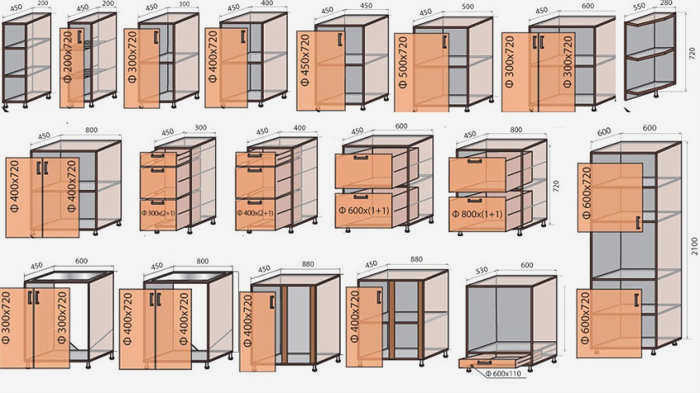

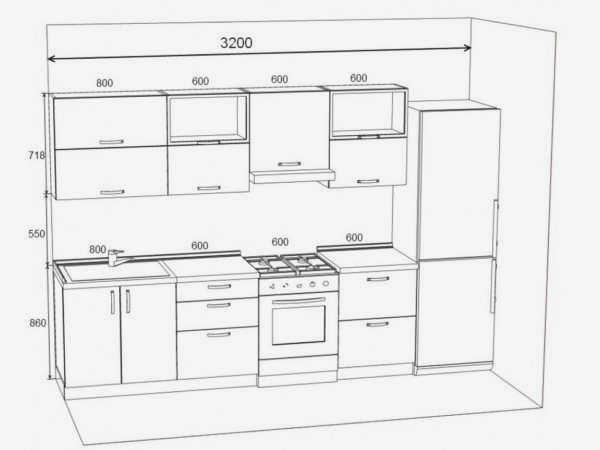

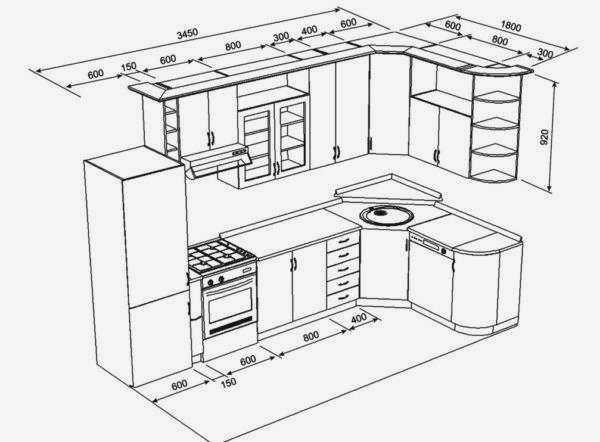

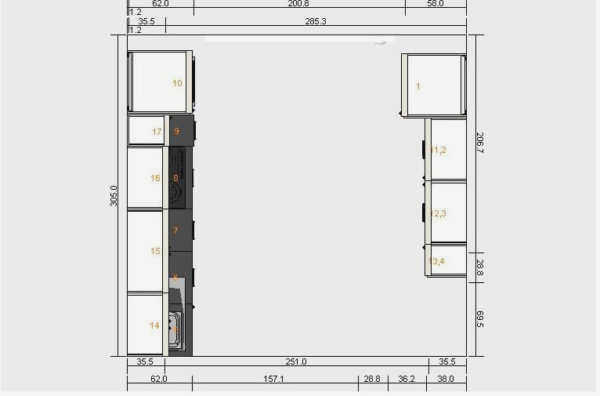

Стандартные размеры кухонных модулей

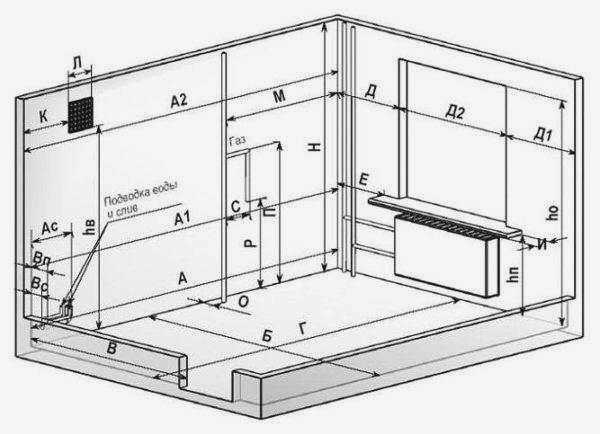

Проектирование начинается с выбора типовых габаритов. Хотя каждый гарнитур индивидуален, существуют общепринятые эргономические нормы для различных типов шкафов.

Напольные (базовые) модули

Нижние шкафы обычно имеют глубину от 510 мм до 600 мм. Высота корпуса без учета столешницы составляет в среднем 720 мм, а общая высота с учетом ножек и рабочей поверхности достигает 846–850 мм. Ширина модулей варьируется от узких бутылочниц до широких секций 900 мм.

При выборе глубины учитывайте назначение:

Стандартные базы имеют глубину 510–600 мм для размещения посуды и техники.
Узкие модули (например, глубиной 410 мм) подходят для ограниченных пространств.
Модуль под мойку часто проектируется без задней стенки (ХДФ/ДВП), чтобы оставить место под сифон и трубы.

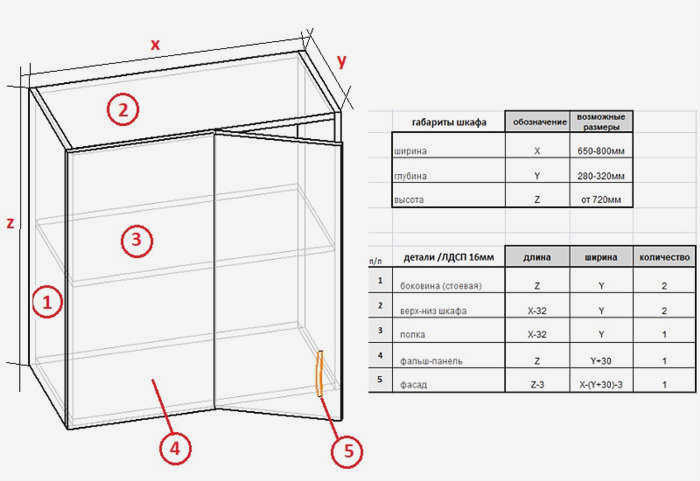

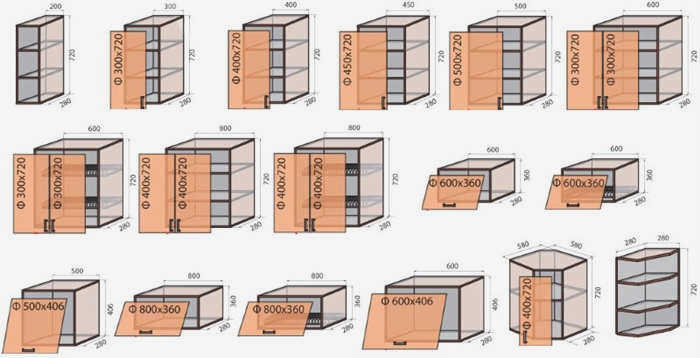

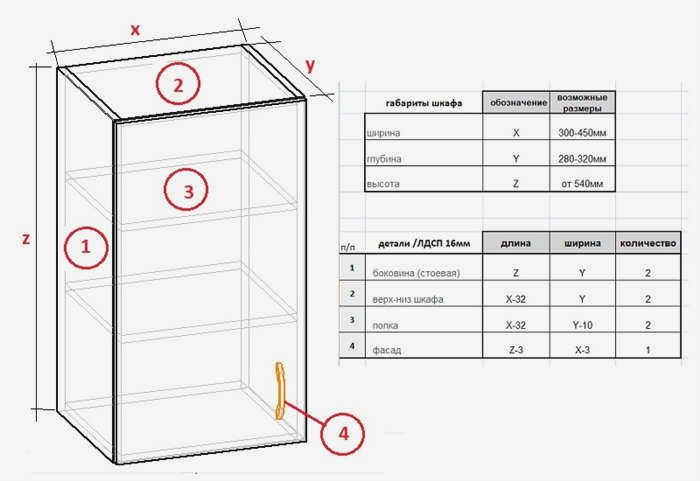

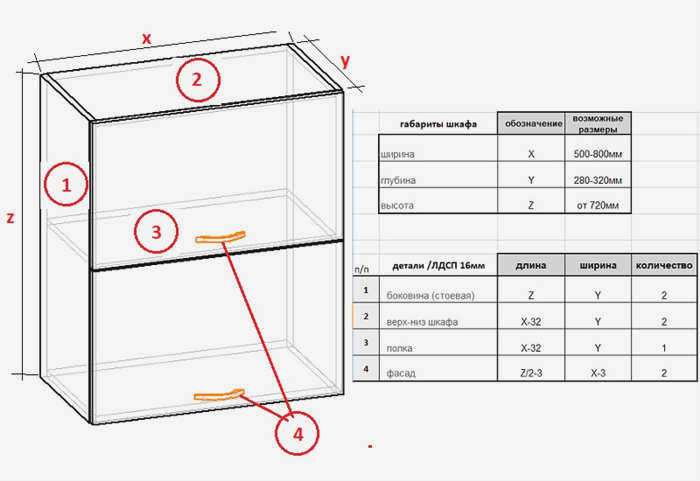

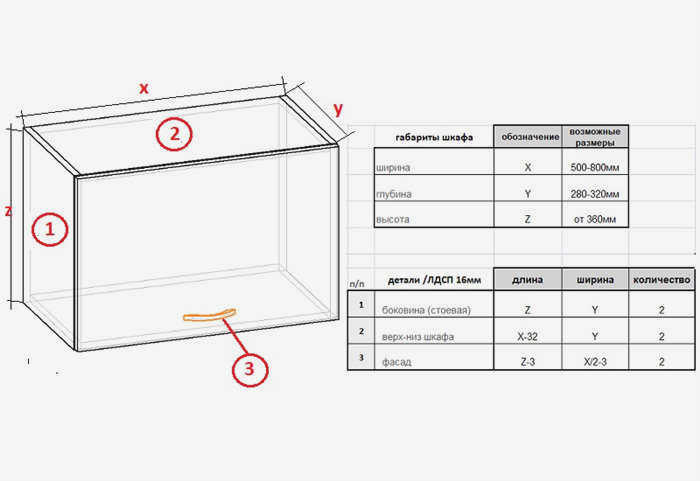

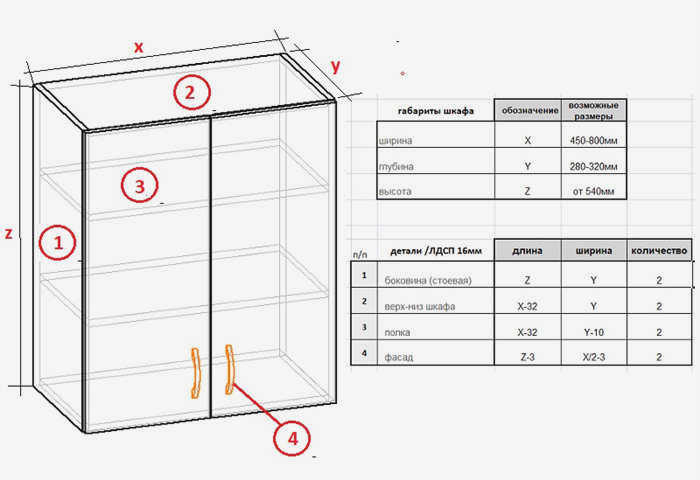

Навесные (верхние) модули

Глубина верхних шкафов значительно меньше напольных и составляет от 280 мм до 350 мм. Это необходимо, чтобы при работе за столешницей человек не задевал головой дверцы. Стандартная высота корпуса — 720 мм, однако для высоких антресолей используются модули высотой 900–920 мм.

Специализированные секции

Пеналы: проектируются под конкретную технику. Для холодильника оставляют вырез с зазором 5–10 мм по бокам, а для духовки — нишу с обязательным запасом на вентиляцию (минимум 5 мм).

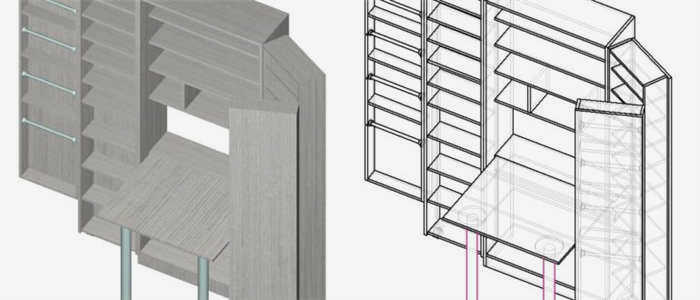

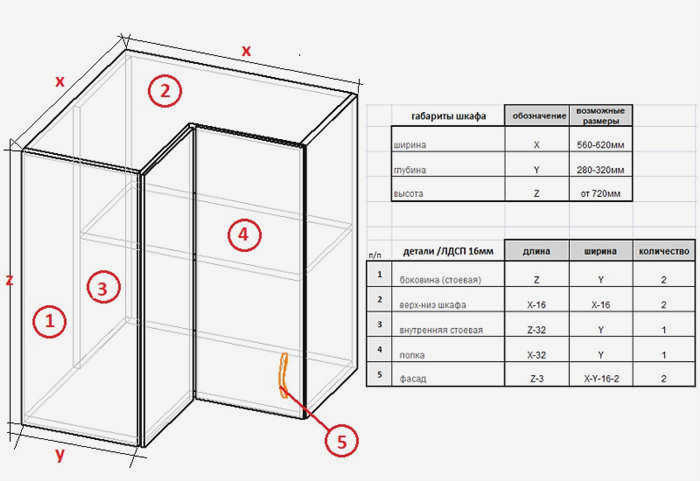

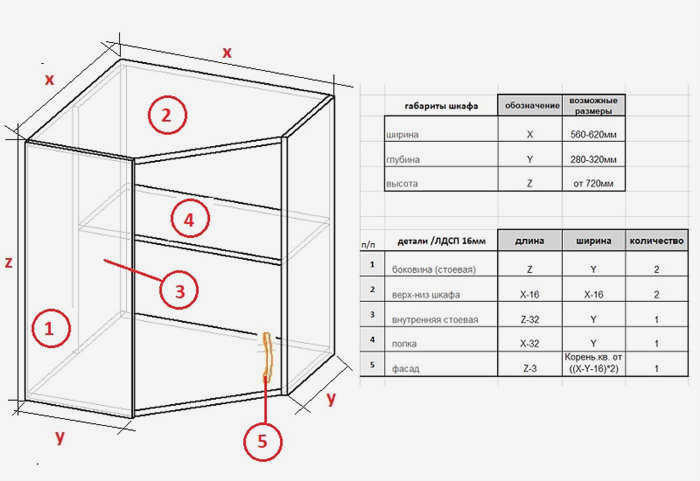

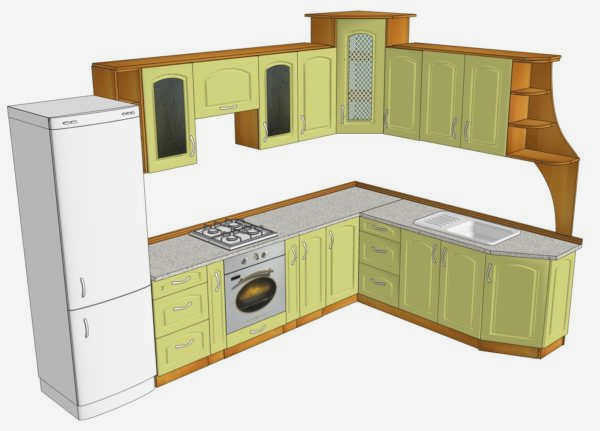

Угловые модули: могут быть трапециевидными или L-образными. В глубоких углах часто применяют системы типа Magic Corner, которые требуют специфических чертежей внутреннего наполнения.

Алгоритм расчета размеров фасадов

Фасад — это лицевая панель, которая закрывает каркас шкафа. Чтобы она работала корректно, нужно учитывать технологические зазоры (отступы).

Расчет ширины фасада

Если вы делаете накладные фасады (когда дверца перекрывает торцы боковых стенок), используйте следующую логику:

Для одиночного шкафа: если фасад должен быть вровень с корпусом, его ширина равна внешней ширине каркаса. Но для удобства монтажа лучше делать небольшой отступ.
При стыковке двух шкафов: необходимо вычесть общую сумму зазоров. Если вы выбрали зазор 3 мм между дверцами, то от ширины каждого фасада нужно отнять по 1,5 мм с каждой стороны (всего 3 мм на стык).
- Формула: Ширина фасада = Ширина каркаса - (половина зазора × 2).

Расчет высоты фасада

Высота рассчитывается исходя из общей высоты корпуса и необходимых отступов сверху и снизу. Например, для нижнего модуля:

Возьмите высоту каркаса (например, 775 мм).
Вычтите зазор между столешницей и верхним фасадом (обычно 4–7 мм).
Вычтите зазоры между соседними дверцами или ящиками (около 3 мм).

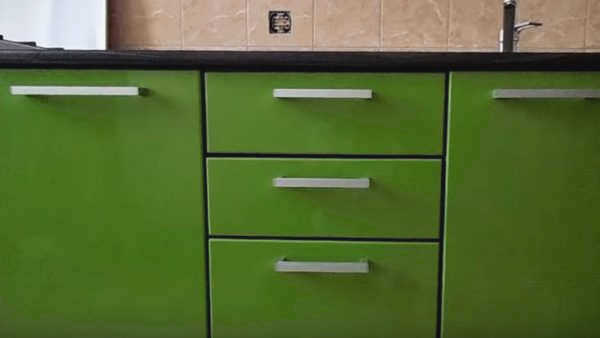

Математика выдвижного ящика

При проектировании ящиков на шариковых направляющих критически важна точность, так как механизмы имеют фиксированный запас под установку.

Ширина ящика

Для стандартных шариковых направляющих требуется зазор в 12,7 мм с каждой стороны. Это значение необходимо вычесть из внутренней ширины корпуса.

Пример: Если внутренняя ширина шкафа составляет 470 мм, то внешняя ширина короба ящика должна быть: 470 - (13 + 13) = 444 мм (с округлением до 13 мм для надежности).

Глубина ящика

Если вы используете накладные фасады, глубина ящика зависит от глубины корпуса и толщины задней стенки. Нужно оставить технологический отступ от задней стенки до самого ящика (рекомендуется около 10 мм), чтобы избежать задевания механизмов или препятствий при сборке.

Формула: Глубина ящика = Глубина каркаса - Отступ от задней стенки - Толщина задней стенки.

Спецификация материалов и фурнитуры

Для качественного изготовления шкафов по своим чертежам вам понадобится стандартный набор материалов. Профессионалы рекомендуют использовать ЛДСП толщиной 16 мм или 18 мм для корпусов и фасадов. Для задних стенок применяется ХДФ или ДВП толщиной 3–4 мм.

Базовый список фурнитуры включает:

Крепеж: евровинты (конфирматы) 7х50 мм для сборки каркаса, шканты 8х30 мм для усиления соединений и стяжки Minifix для скрытого монтажа.
Направляющие: шариковые (бюджетный вариант) или системы скрытого монтажа (премиум-сегмент, например, Blum Tandembox).
Петли: накладные петли с углом открывания 110°. Для верхних откидных модулей используются газлифты.
Опоры: регулируемые ножки высотой от 80 до 130 мм, которые позволяют компенсировать неровности пола.

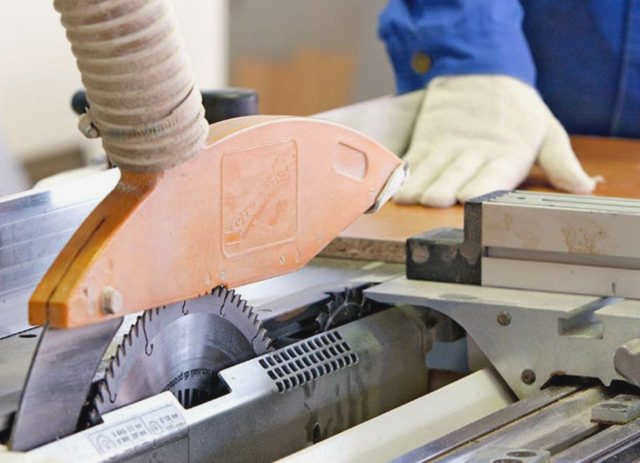

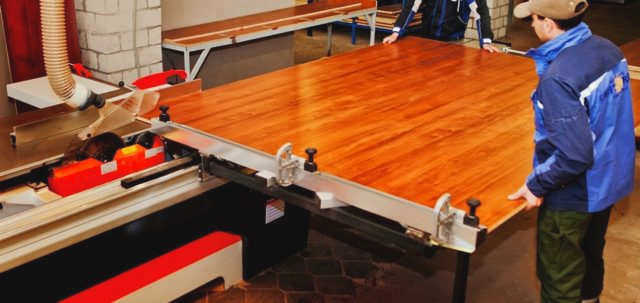

При заказе распила деталей на производстве обязательно предоставьте карту раскроя. Это позволит минимизировать отходы материала и получить детали с идеально ровными кромками (ABS или ПВХ), что невозможно сделать обычным ручным инструментом в домашних условиях.
