Чертеж складного мангала с размерами из металла

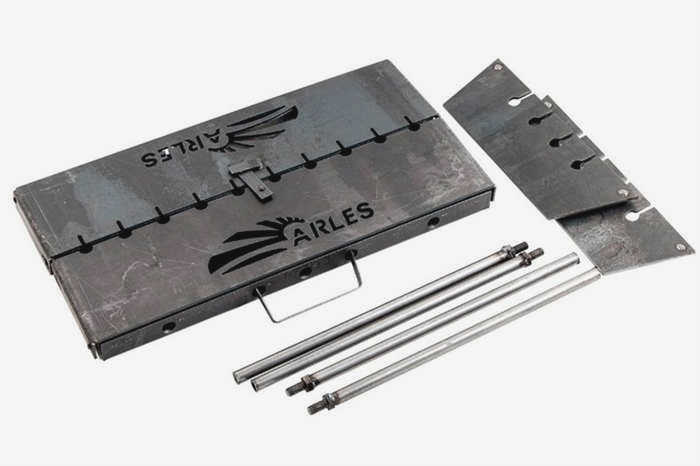

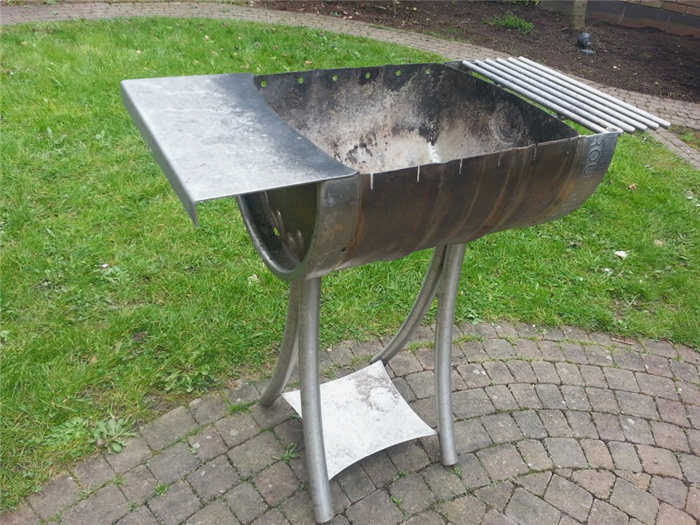

Для самостоятельного изготовления складного мангала типа «чемодан» или «дипломат» базовым ориентиром по размерам жаровни является конструкция 630х350х195 мм. Если вы планируете делать ультракомпактную походную модель, можно ориентироваться на габариты 36х26 см с использованием металла толщиной 1,2 мм.

Технические параметры и материалы

Выбор металла напрямую определяет долговечность изделия. Для легких туристических моделей подходит сталь толщиной 1,2 мм. Такая конструкция будет иметь вес около 5 кг и легко поместится в армейский вещмешок. Если же вы проектируете более серьезный мангал-дипломат для длительного использования, стоит использовать лист толщиной от 2 до 3 мм.

Дно жаровни — самое уязвимое место из-за прямого контакта с раскаленными углями. Инженеры рекомендуют усиливать дно слоем металла толщиной 5 мм. Это предотвратит деформацию и прогорание стенок при высоких температурах. Для изготовления ножек оптимально использовать профильную трубу (например, сечением 2х2 см) или арматуру диаметром 8–10 мм.

Спецификация размеров для различных типов конструкций

При проектировании важно учитывать не только размер самой чаши, но и габариты изделия в собранном виде. Ниже приведены типовые параметры популярных моделей.

Тип конструкции	Габариты жаровни (мм)	Габариты в сборе (мм)	Примечание
Мангал-дипломат (стандарт)	630 х 350 х 195	720 х 350 х 1150	С учетом подвеса котелка

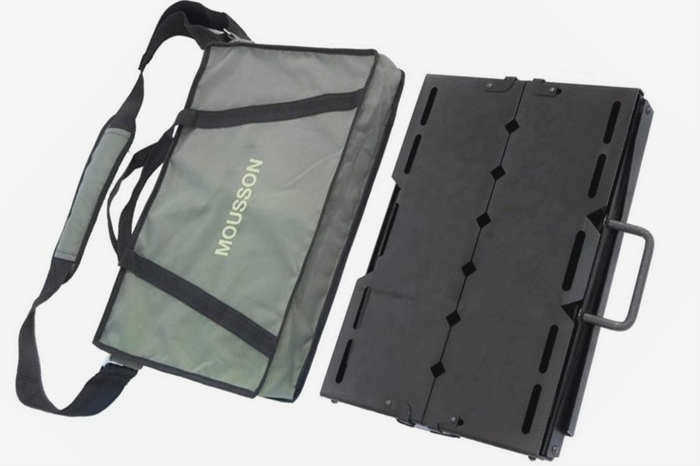

Компактный кейс	630 х 100 х 350	—	Плоская форма для перевозки
Походная модель (DIY)	360 х 260	—	Металл 1,2 мм

Для комфортного приготовления мяса соблюдайте дистанцию между углями и продуктами. Расстояние от огня до решетки должно составлять минимум 15–20 см. Это защитит мясо от пригорания и позволит жарить его равномерно. При планировании мест для шампуров закладывайте шаг в 10 см между ними.

Конструктивные особенности сборки

Существует несколько способов реализовать складной механизм без использования сложных петель, которые часто ломаются.

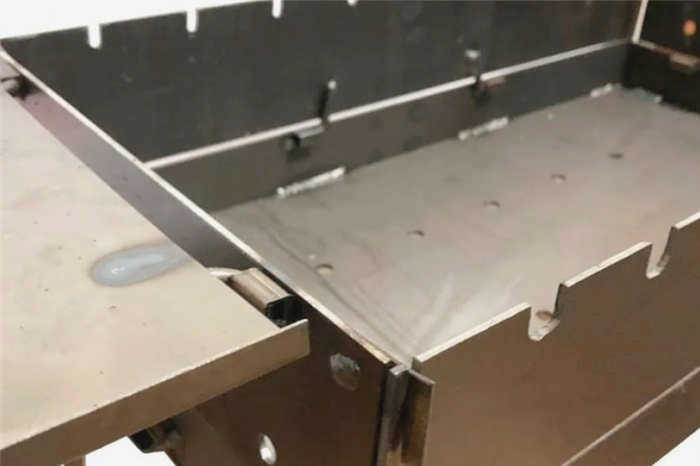

Первый вариант — система пазов и замков. Стенки мангала собираются в единый короб за счет специальных вырезов, которые фиксируются друг в друге или с помощью внешних зажимов. Рекомендуется устанавливать такие замки с четырех сторон для жесткости конструкции. Если не делать дополнительные отверстия под тягу по бокам, при раскрытии стенок между ними естественным образом образуются щели, обеспечивающие приток воздуха.

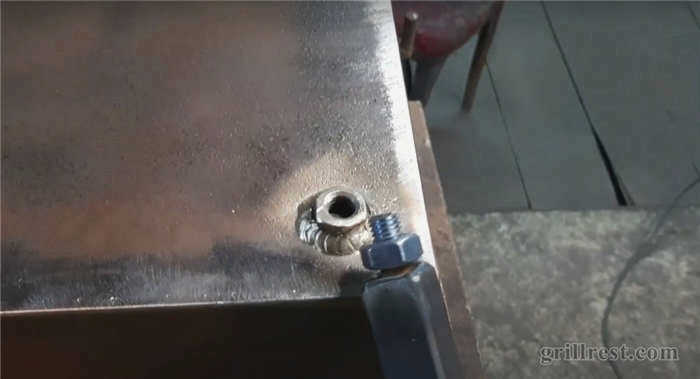

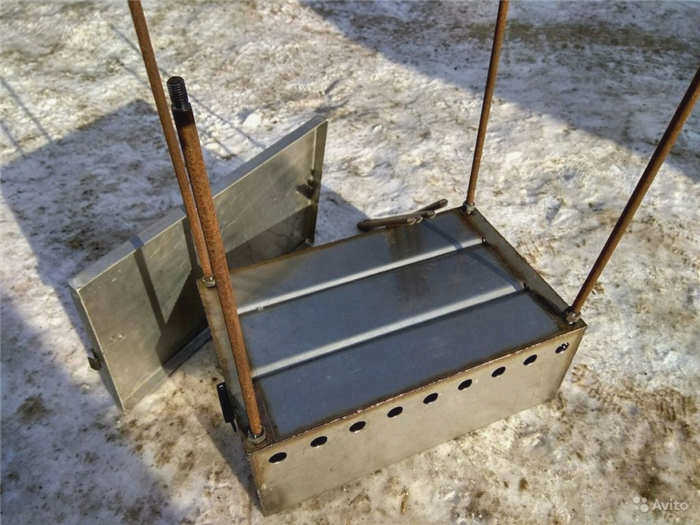

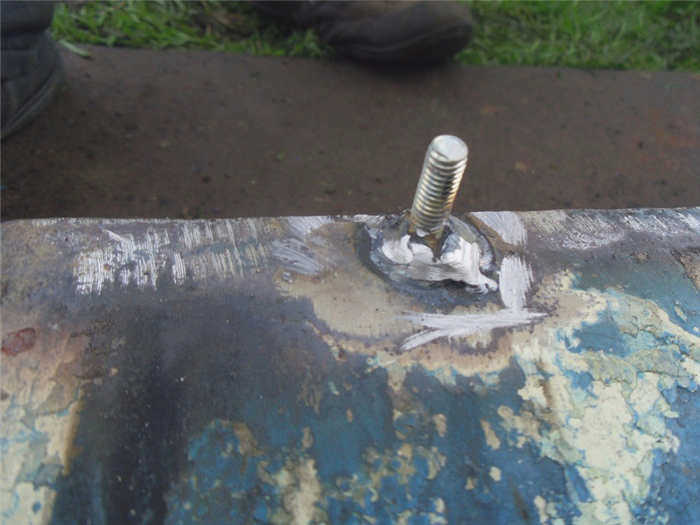

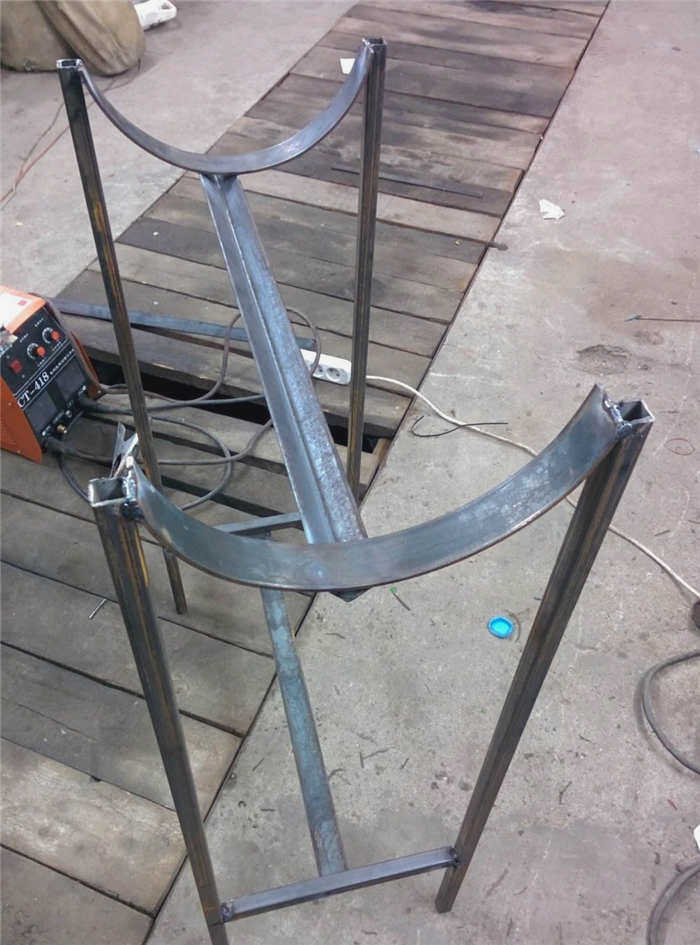

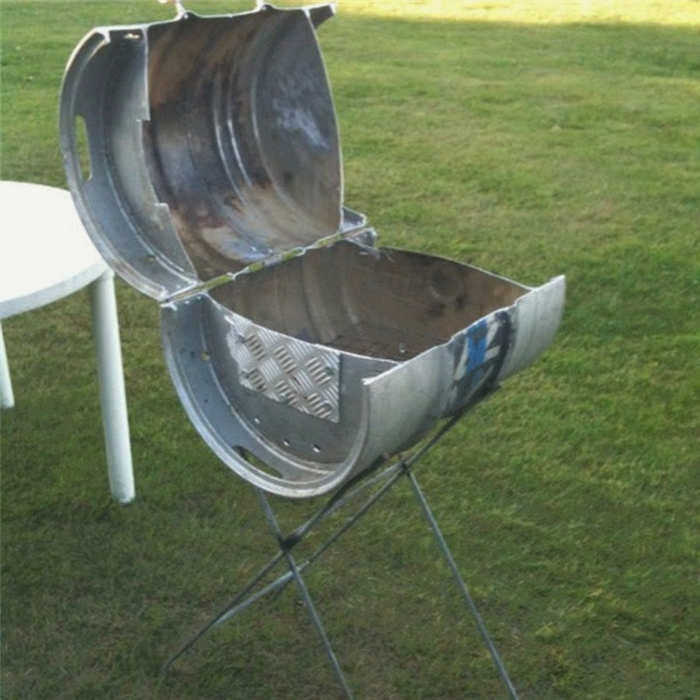

Второй вариант — использование вставных ножек. В первом поколении самодельных моделей популярны ножки, которые закручиваются в гайки, вмонтированные прямо в дно. Однако более надежным считается метод «труба в трубе». Вы берете основную опору из профильной трубы 2х2 см, а внутренние складные ножки (размером примерно 1,5х1,5 см и длиной 35–36 см) вставляете внутрь.

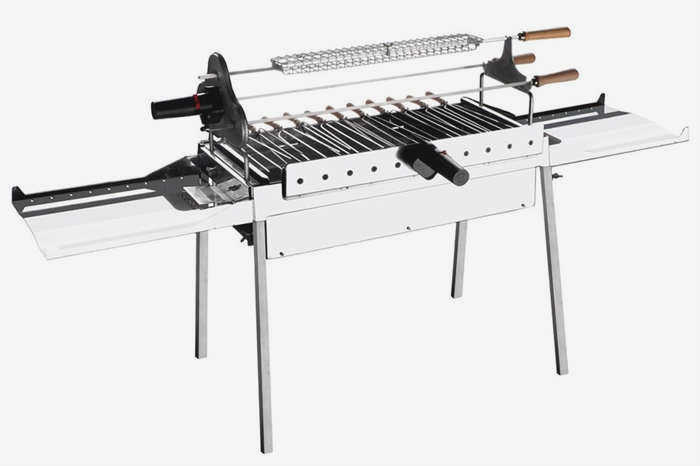

Третий вариант — съемная решетка или поддон. Внутри жаровни можно установить дополнительные уголки для удержания дна или регулируемой решетки. Это позволяет менять высоту углей относительно мяса. Для фиксации конструкции на земле, если она используется в лесу, к концам ножек приваривают арматуру, работающую как штыри.

Пошаговый алгоритм создания прототипа

Перед тем как резать металл, обязательно сделайте макет из картона. Это позволит проверить эргономику: будет ли удобно держать шампуры с согнутой рукой и поместится ли собранный мангал в ваш багажник или сумку.

1. Подготовьте чертеж на бумаге или в Excel, учитывая толщину металла (она «съедает» внутренний объем).

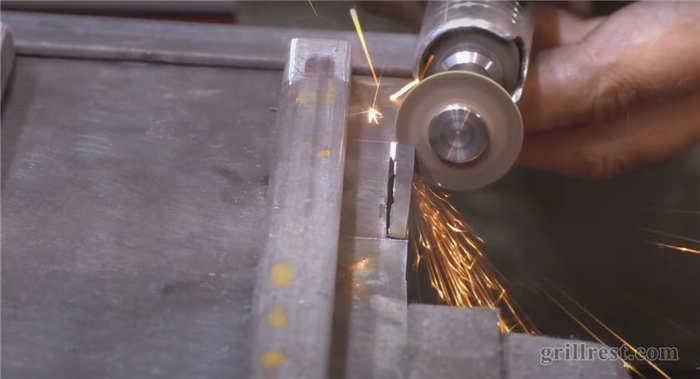

2. Вырежьте детали из листа стали согласно разметке. При использовании ЧПУ-резки это будет стоить дорого, поэтому для DIY-проектов лучше использовать ручной электролобзик или болгарку.

3. Выполните гибку деталей на листогибе или аккуратно согните их вручную, если толщина металла позволяет (для 1,2 мм).

4. Соберите сухой макет без сварки, чтобы убедиться в плотности прилегания стенок.

5. Если конструкция предполагает сварку, соедините основные узлы, но оставьте возможность разборки для транспортировки.

Для фиксации сложенного состояния можно использовать ремешок из обычной цепи или текстильную ленту. Помните, что окрашивать внутренние части мангала химическими красками нельзя. При нагреве они выделяют токсичные вещества, которые впитываются в еду. Лучше оставить металл чистым или покрыть его термостойкой эмалью только снаружи.
