Чем лучше штукатурить кирпичные стены внутри дома: виды смесей

Выбор состава для штукатурки кирпичных стен внутри дома напрямую зависит от типа помещения и характеристик самого кирпича. Для сухих жилых комнат оптимально использовать гипсовые смеси, так как они обеспечивают идеальную гладкость и создают комфортный микроклимат за счет паропроницаемости. В ванных комнатах, на кухнях или в подвалах необходимо применять цементные составы, которые устойчивы к воздействию влаги. Если стены выполнены из силикатного кирпича с низкой адгезией, потребуются специализированные смеси с улучшенными сцепляющими свойствами.

Сравнительный анализ штукатурных составов

Выбор материала определяет не только внешний вид стен, но и долговечность всей отделки. Ниже приведены ключевые различия между наиболее популярными типами смесей.

Тип смеси	Применение внутри дома	Макс. слой за один раз	Скорость высыхания
Гипсовая	Сухие комнаты, спальни, гостиные	5–50 мм	Быстро (схватывание 2–3 ч)
Цементная	Ванные, кухни, подвалы	30–60 мм (требует армирования >40 мм)	Медленно (полный набор прочности — 28 дней)
Известковая	Кладовые, погреба (антисептик)	До 20 мм на слой	Медленно

Гипсовые составы ценятся за пластичность и легкость шлифовки. Они не создают избыточной нагрузки на фундамент благодаря малому весу. Однако гипс боится сырости, поэтому в санузлах без мощной вентиляции его использовать нельзя. Цементно-песчаные смеси (ЦПС) гораздо прочнее и тяжелее. При нанесении толстых слоев ЦПС склонна к усадке и образованию трещин, если не использовать армирующую сетку.

Известковые штукатурки — это экологичный вариант с бактерицидными свойствами. Они позволяют стенам «дышать», что предотвращает рост плесени. Известь часто добавляют в цементные или гипсовые смеси для улучшения их характеристик. Перлитовые составы на основе вспученной вулканической породы обеспечивают отличную тепло- и звукоизоляцию, но из-за высокого пылеобразования при работе чаще применяются снаружи.

Особенности работы с кирпичным основанием

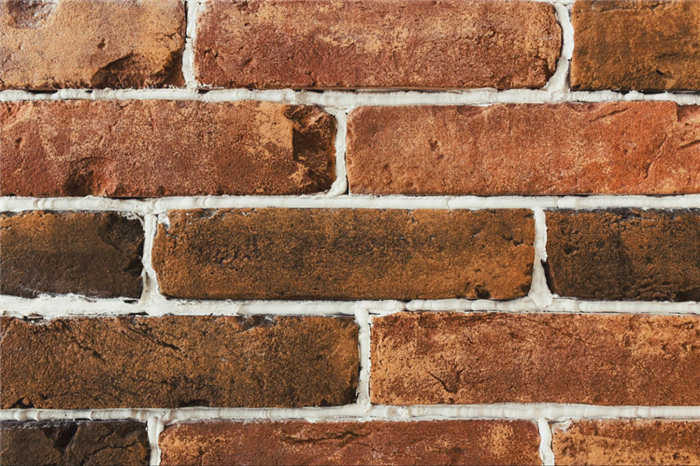

Кирпич — материал пористый, поэтому физика взаимодействия раствора со стеной критически важна. Керамический кирпич активно впитывает влагу, что может привести к моментальному высыханию штукатурки и ее растрескиванию. Силикатный же кирпич имеет низкую адгезию, из-за чего смесь может просто «сползать» со стены.

Подготовка поверхности

Качественная подготовка исключает отслоение покрытия в будущем. Сначала необходимо провести очистку: удалить пыль, жир и старые материалы. Если кладка новая, ей нужно дать время на усадку до завершения всех строительных работ. Места сколов и трещин следует предварительно заделать.

Грунтование — обязательный этап для обеспечения сцепления. Для сильно впитывающего красного кирпича или пеноблоков применяйте грунтовку в два-три слоя, чтобы снизить пористость основания. Толщина слоя грунта должна составлять примерно 0,2 мм. Если из стены выступает арматура, ее обязательно нужно покрыть антикоррозийным составом, иначе ржавчина проступит сквозь финишную отделку.

Армирование и установка маяков

При больших перепадах высот или сильной кривизне стен используйте армирующую сетку. Лучше выбирать пластиковые изделия, так как они не подвержены коррозии. Металлическую сетку необходимо предварительно защитить лаком.

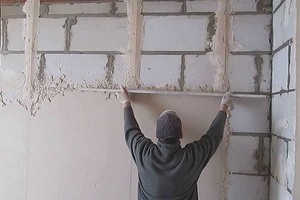

Для выравнивания плоскости устанавливаются маяки — металлические профили толщиной 6 или 10 мм. Расстояние между ними не должно превышать 1,5 метра. Маяки фиксируются на небольшие «лепешки» из раствора (для гипсовых работ лучше использовать более жидкий раствор той же основы).

Технология нанесения: пошаговый процесс

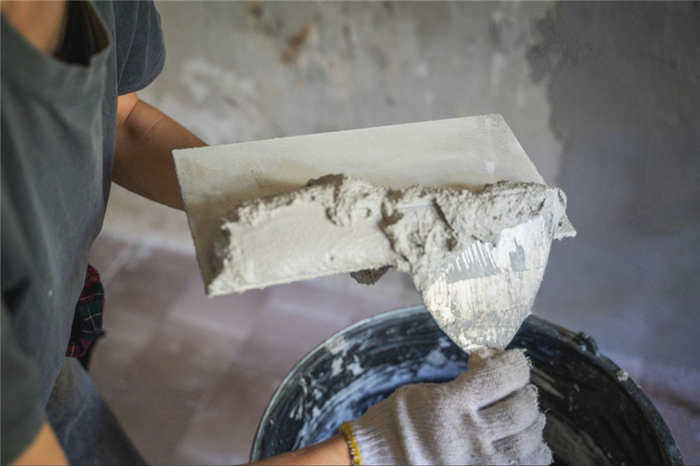

После подготовки инструментов и материалов приступайте к замешиванию согласно инструкции производителя. Используйте строительный миксер или дрель со специальной насадкой.

1. Увлажнение. Перед нанесением раствора обязательно смочите кирпичную стену водой. Если этого не сделать, сухой кирпич мгновенно вытянет влагу из смеси, что нарушит процесс затвердевания.

2. Наброс состава. С помощью ковша или шпателя наносите раствор на поверхность. При использовании цементных смесей допускается нанесение в несколько слоев.

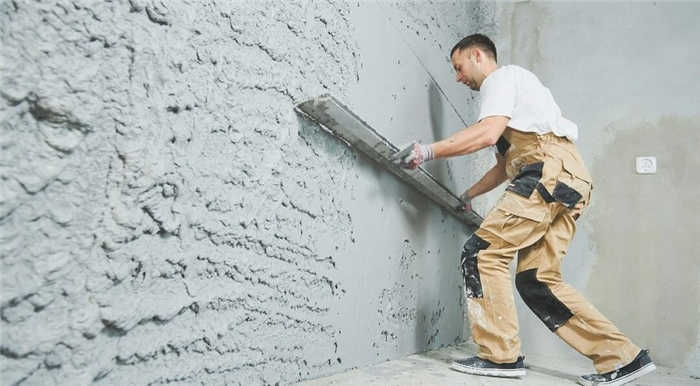

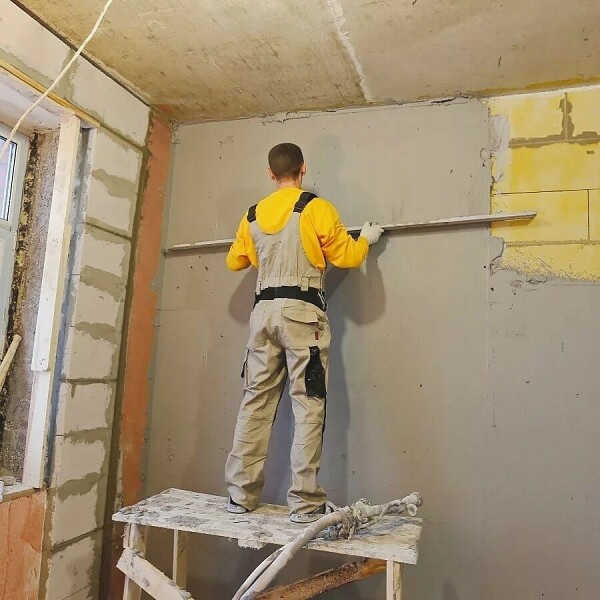

3. Выравнивание. Когда материал начинает схватываться (через пару часов), пройдитесь по нему правилом, чтобы снять излишки и вывести плоскость по маякам.

4. Финишная обработка. Если образовались небольшие углубления, их нужно загладить шпателем. При использовании гипсовых смесей поверхность получается достаточно гладкой для последующей шпаклевки или поклейки обоев.

При работе с цементными составами помните про правило СНиП: если слой превышает 30–40 мм, армирование сеткой становится обязательным условием. После завершения работ профили толщиной 6 мм можно оставить в стене, но более толстые маяки следует извлечь, заполнив образовавшиеся пустоты раствором.
