Печь Булерьян с водяным контуром: принцип работы и КПД

Печь Булерьян с водяным контуром — это гибридное отопительное устройство, которое совмещает функции калорифера (конвекционной печи) и водогрейного котла. Основная задача такого прибора заключается в передаче тепловой энергии не только воздуху через систему труб, но и теплоносителю для нагрева радиаторов или теплых полов. Благодаря технологии пиролизного горения, КПД таких моделей достигает 80%, а одной закладки дров хватает на 6–10 часов работы в зависимости от модификации.

Как работает водяной контур и принцип газогенерации

В основе конструкции лежит процесс пиролиза. Сначала происходит первичный розжиг: в камеру сгорания закладываются мелкие щепки, которые горят около 20–30 минут. После этого внутрь помещают крупные дрова и закрывают дверцу. При ограничении доступа кислорода через задвижку начинается выделение горючих газов. Эти газы поступают в камеру дожигания, где сгорают при помощи вторичного воздуха, подаваемого по специальным трубам.

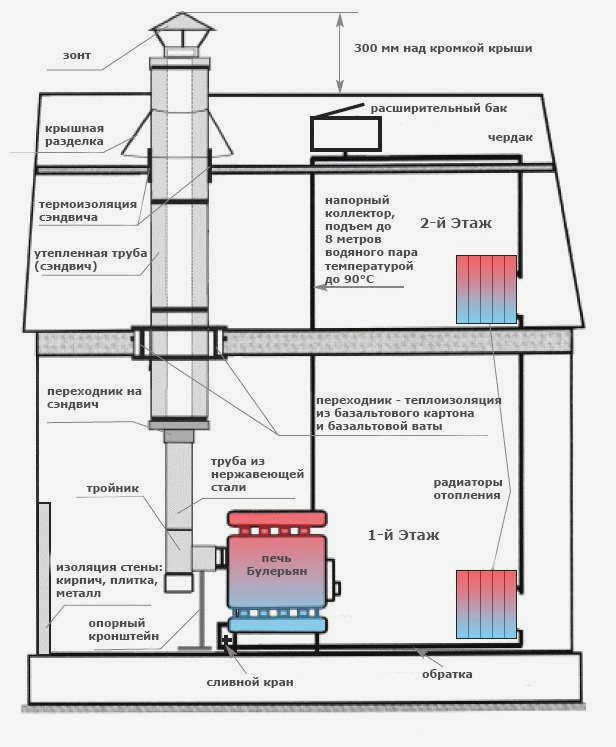

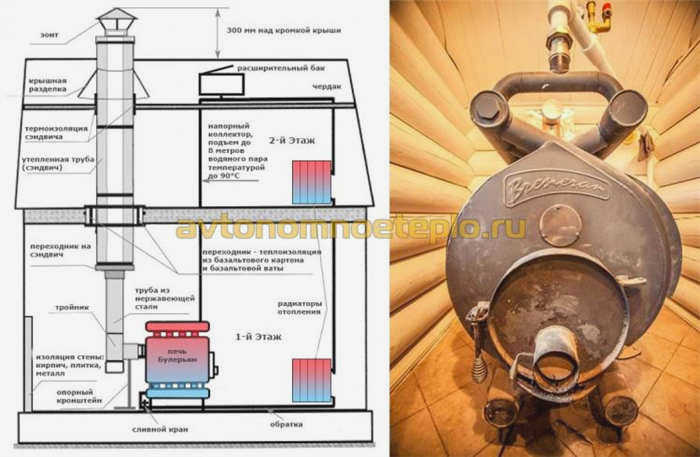

Водяной контур представляет собой систему внутренних коллекторов или труб (змеевиков), через которые циркулирует жидкость. Тепло от разогретой топки и дымовых газов передается теплообменнику, нагревая воду. Прибор может работать в двух режимах:

1. С естественной циркуляцией, когда трубы прокладываются с небольшим уклоном для самотечного движения воды.

2. С принудительной циркуляцией, где за движение теплоносителя отвечает насос, что позволяет располагать трубопроводы горизонтально.

Систему можно организовать как в открытом, так и в закрытом типе. Использование печей серии «АКВА-Бренеран», «Бренеран-Акватэн» или «Буран-Акватэн» позволяет эффективно обогревать дома, гаражи, теплицы и производственные склады.

Технология утепления для повышения КПД

Для эффективной работы водяного контура критически важно правильно изолировать корпус печи. Если оставить металл открытым, большая часть энергии уйдет на нагрев воздуха в котельной, а не теплоносителя.

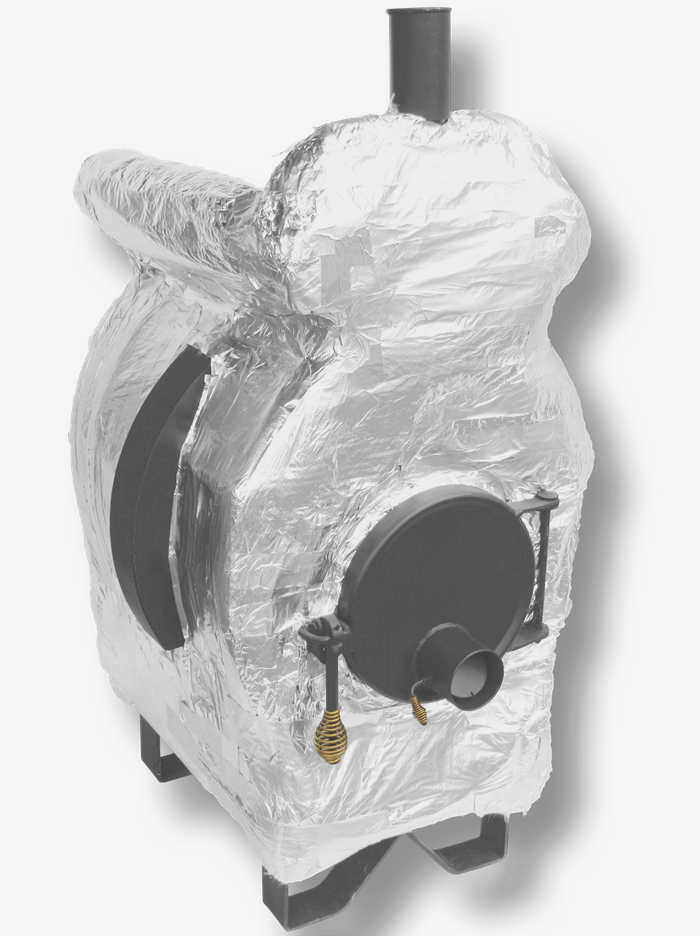

Рекомендуется использовать базальтовую вату на фольгированной подложке. Фольга работает как отражатель, направляя тепловую энергию внутрь прибора и обратно к воде. Утеплять необходимо боковые стороны корпуса, а также верхнюю и нижнюю трубы, по которым идет теплоноситель. При монтаже важно оставлять свободный доступ к коллекторам инжекторов на боковых поверхностях печи.

Базальтовая вата обладает рядом преимуществ:

• Она не дает усадки, поэтому со временем в изоляции не появятся щели.

• Температурный диапазон применения очень широк — от -200 °C до +700 °C.

• Материал создает двойной слой защиты, предотвращая потери тепла.

Критерии выбора и технические параметры

При покупке газогенераторной печи важно опираться на конкретные цифры, а не только на объем отапливаемого помещения.

Толщина стали является ключевым фактором долговечности. Оптимальный вариант для топки — сталь от 4 мм. Чем толще стенка, тем дольше прибор выдержит высокие температуры без прогорания. Также обращайте внимание на наличие заслонок (дросселей) для регулировки скорости горения и смотрового стекла, которое позволяет контролировать процесс пиролиза.

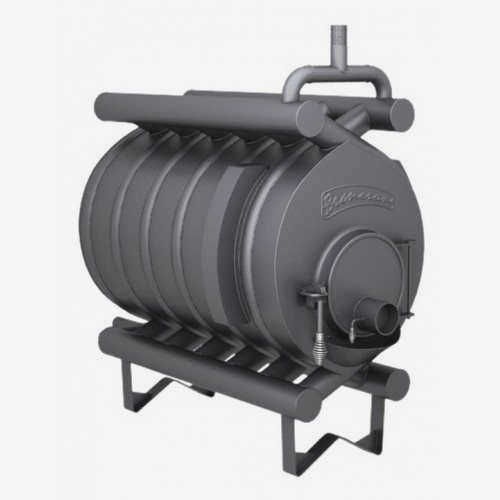

Мощность печи напрямую влияет на её габариты и цену. Например, в линейке Breneran Akvaten представлены модели разного масштаба:

• AOTV 06 — самая легкая (86 кг) для помещений до 100 м².

• AOTB 11 — облегченная версия весом 150 кг для площадей до 200 м².

• AOTV 14 — модель массой 250 кг, рассчитанная на теплоемкость около 400 м³.

• AOTV 19 — мощный агрегат весом 350 кг, способный обогреть здание объемом до 1 000 м³.

Требования пожарной безопасности и монтаж

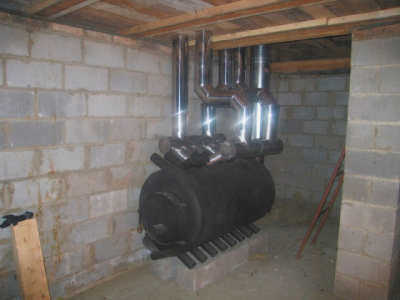

Установка печи с водяным контуром требует строгого соблюдения норм ППБ. Печь нельзя ставить вплотную к стенам или на деревянный пол.

Для безопасного монтажа необходимо выполнить следующие условия:

1. Установить прибор на твердое негорючее основание. Для тяжелых моделей (AOTV 14, 16, 19) требуется заливка бетонного фундамента.

2. Защитить пол в зоне топки стальным листом длиной не менее 1,25 м.

3. Обеспечить расстояние до оштукатуренных стен минимум 1 метр с дополнительной изоляцией еще на 0,8 метра.

4. Оборудовать котельную вентиляционным каналом и обеспечить хорошую естественную вентиляцию.

Для систем с водяным контуром обязательным условием является наличие группы безопасности. Она должна включать предохранительный клапан, манометр, воздушный клапан и расширительный мембранный бак. Запуск системы без работающего предохранительного клапана категорически запрещен из-за риска закипания воды и разрыва труб.

Не забывайте про дымоход. Хотя печи Булерьян отличаются высокой эффективностью, пользователи могут сталкиваться с засорением дымохода — это естественный процесс для любого твердотопливного оборудования. Правильно подобранный диаметр дымохода и регулярная чистка помогут избежать этой проблемы.
