Кондиционер БК-1500: схема циркуляции и контуры давления

В бытовом оконном кондиционере БК-1500 циркуляция хладагента (хладона-22) разделена на два контура: высокого и низкого давления. Контур высокого давления начинается сразу после компрессора и включает в себя конденсатор, фильтр-осушитель и капиллярную трубку. Контур низкого давления охватывает испаритель и возвращает газообразный хладагент обратно на вход компрессора.

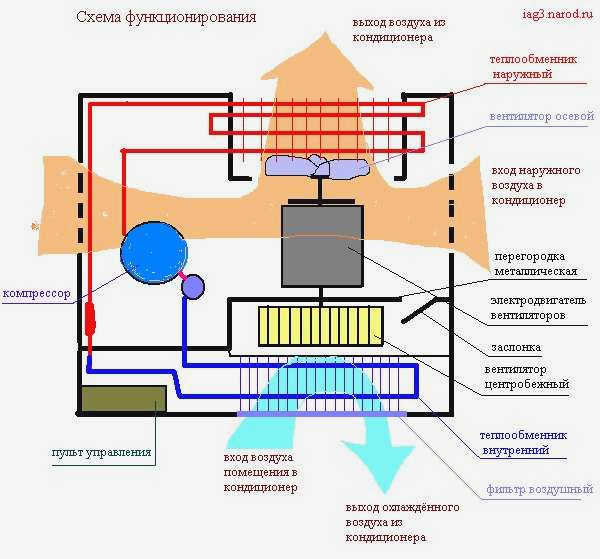

Схема циркуляции и распределение давления

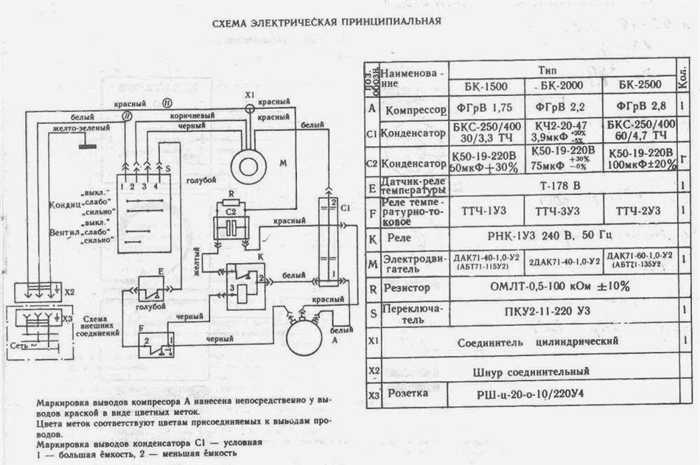

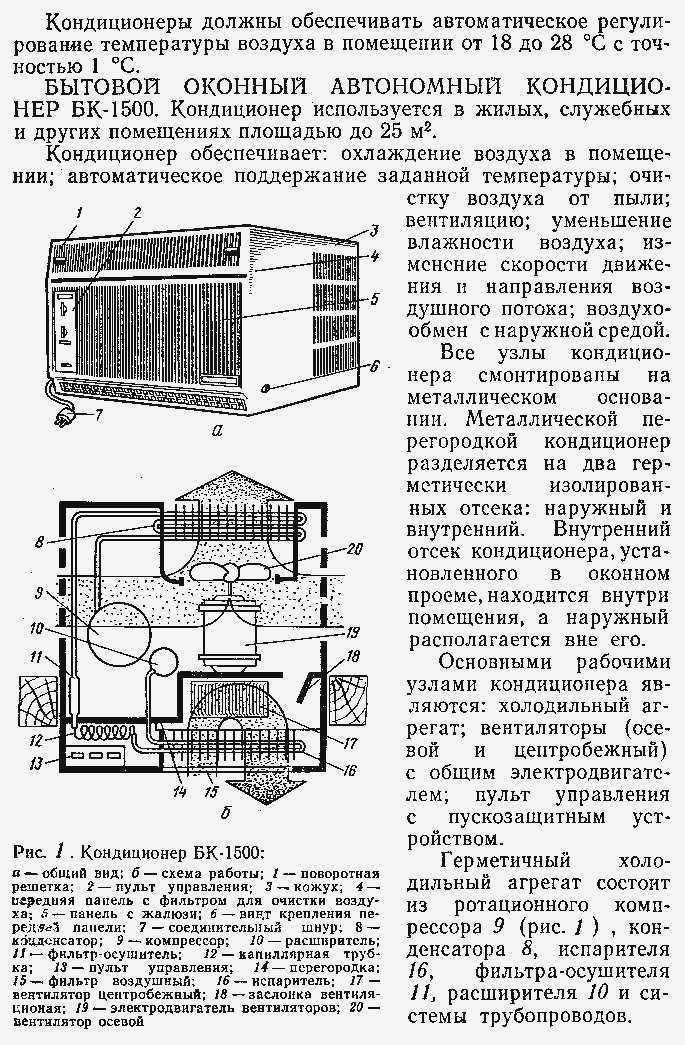

Работа устройства основана на непрерывном движении хладагента через герметичный холодильный агрегат. Этот агрегат состоит из ротационного компрессора, конденсатора, испарителя, фильтра-осушителя, расширителя (капиллярной трубки) и системы трубопроводов.

Все узлы БК-1500 физически разделены металлической перегородкой на два изолированных отсека: наружный и внутренний. Компрессор, конденсатор, осушитель и расширитель находятся в наружном отсеке. Испаритель расположен во внутреннем отсеке, который контактирует с воздухом помещения.

Контур высокого давления

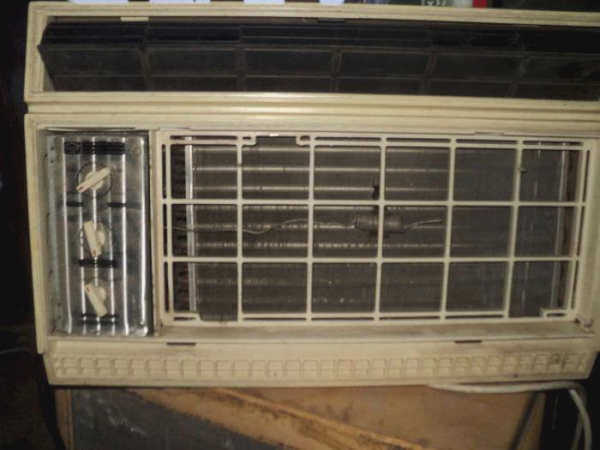

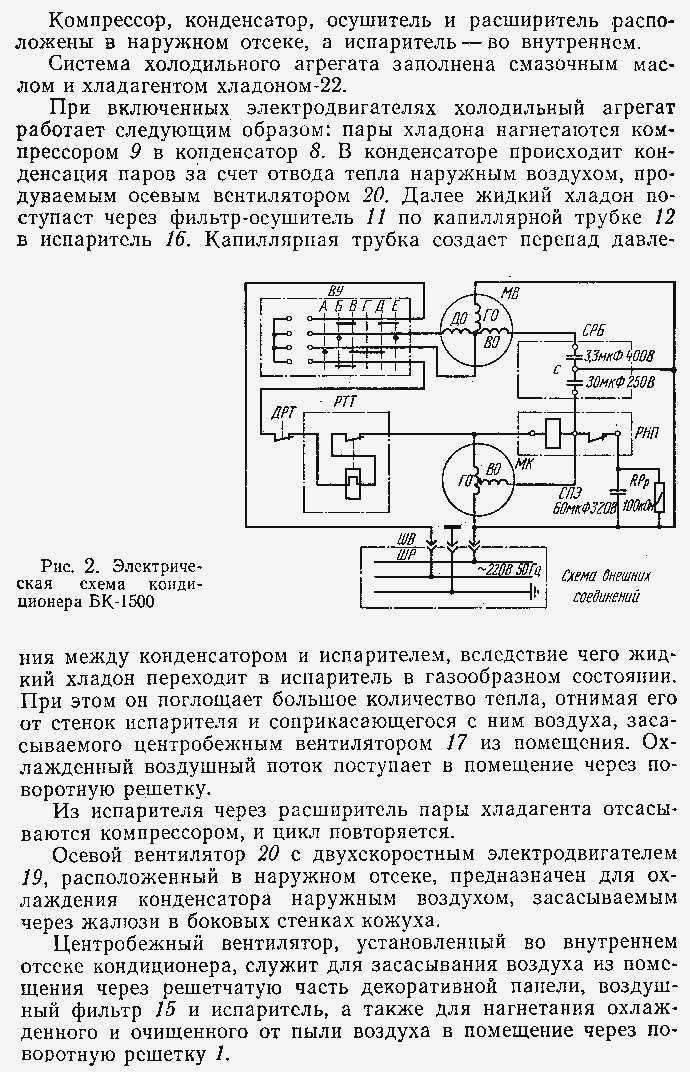

После того как ротационный компрессор засасывает пары хладагента из испарителя, он резко сжимает их, повышая температуру и давление. Этот сжатый газ направляется в конденсатор. В конденсаторе осевой вентилятор продувает трубки наружным воздухом, что заставляет хладагент отдавать тепло на улицу и переходить в жидкое состояние. Далее жидкий фреон проходит через фильтр-осушитель и попадает в капиллярную трубку.

Контур низкого давления

Капиллярная трубка выполняет роль расширителя. Она создает резкий перепад давления между конденсатором и испарителем. Проходя через это узкое место, жидкий хладагент мгновенно расширяется и превращается в холодный газ. В этот момент он поступает в испаритель.

Внутри испарителя центробежный вентилятор прогоняет воздух из комнаты через охлажденные стенки трубок. Хладагент поглощает тепло из воздуха, забирая его для последующего выброса на улицу. Охлажденный поток подается в помещение через поворотную решетку. После того как хладагент полностью испарился и превратился в газ, он снова всасывается компрессором для начала нового цикла.

Технические особенности работы узлов

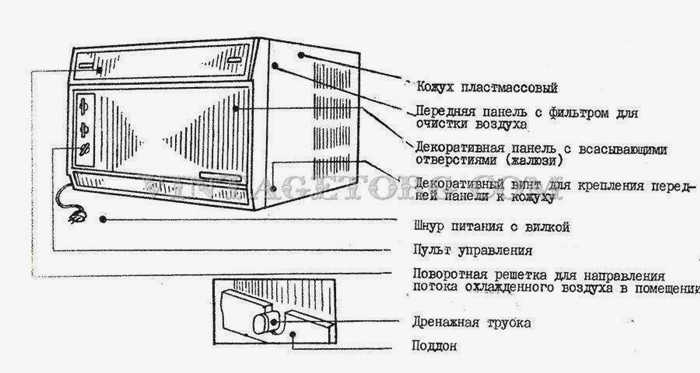

Для обеспечения эффективного охлаждения в БК-1500 задействованы два типа вентиляторов с общим электродвигателем. Осевой вентилятор работает в наружном отсеке и отвечает за охлаждение конденсатора. Центробежный вентилятор находится внутри помещения; он засасывает воздух через фильтр, прогоняет его через испаритель и нагнетает очищенный поток в комнату.

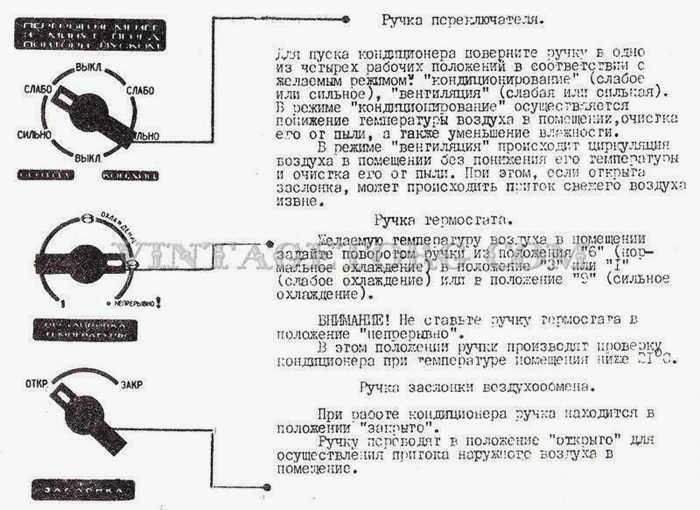

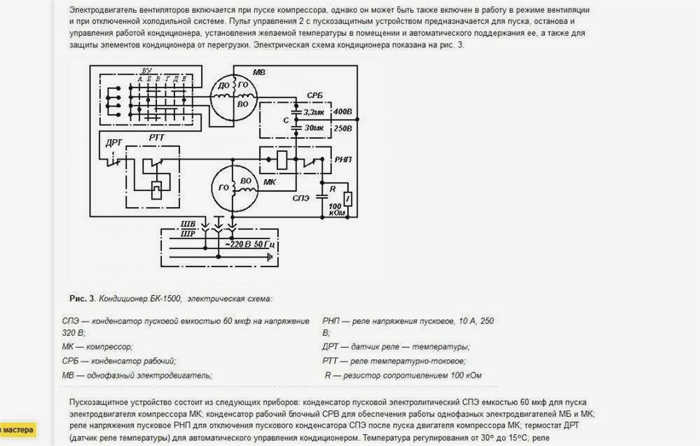

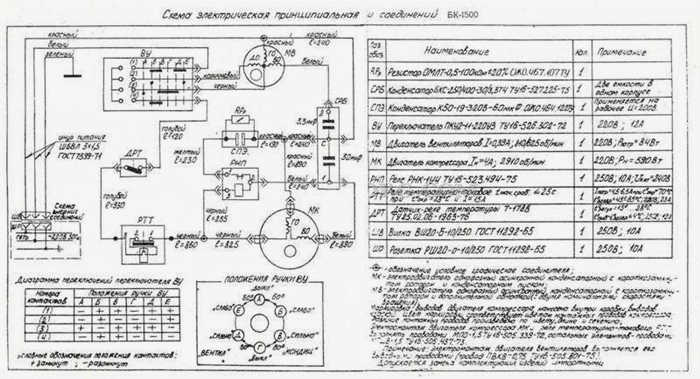

Электродвигатель вентиляторов имеет две скорости вращения. Это позволяет регулировать объем перемещаемого воздуха и уровень шума. При включении компрессора двигатели вентиляторов также запускаются автоматически. Однако устройство поддерживает режим простой вентиляции, когда холодильный агрегат отключен, а работает только перемещение воздуха.

Режим вентиляции: почему не становится холоднее?

Частая ошибка при эксплуатации БК-1500 заключается в ожидании охлаждения при включении режима вентилятора. В этом режиме компрессор и цикл циркуляции хладагента полностью остановлены. Кондиционер начинает работать как обычный бытовой вентилятор: он просто перемещает имеющийся в комнате воздух, не меняя его температуру.

Если в помещении жарко, работа только вентилятора может даже усилить ощущение дискомфорта за счет разгона теплого воздуха по кругу. Для снижения температуры необходимо переключить устройство в режим охлаждения, чтобы запустился компрессор и началось движение хладагента по контурам давления.

Обслуживание и эксплуатация

Для поддержания работоспособности системы важно следить за чистотой радиаторов. Пыль и грязь на конденсаторе или испарителе резко снижают эффективность теплообмена. Рекомендуется периодически проводить чистку внутренних поверхностей.

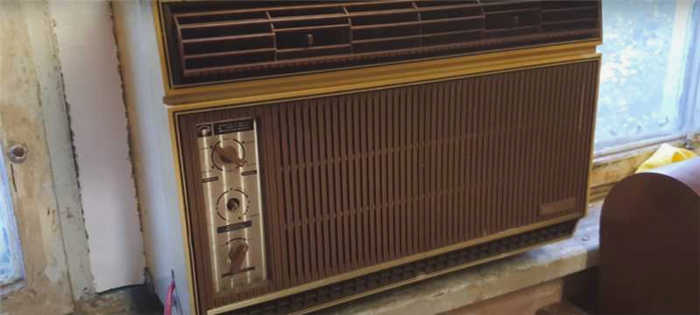

При установке устройства в оконный проем следует обратить внимание на герметичность. На перегородке предусмотрена заслонка, которая регулирует приток наружного воздуха (до 15%). Если уплотнители изношены или заслонка закрывается не полностью, горячий воздух с улицы будет беспрепятственно проникать в комнату, сводя на нет работу холодильного контура.

Основные характеристики БК-1500:

• Площадь обслуживания: до 25 м².

• Диапазон регулирования температуры: от 15°C до 30°C (с точностью до 1°C).



• Тип хладагента: хладон-22.

• Напряжение сети: 220В.
