Биокамин: размеры, чертежи и правила проектирования

При проектировании биокамина ключевым техническим параметром является расстояние от центра пламени (горелки) до защитного стекла. Этот зазор должен составлять не менее 15 см. Если установить стекло ближе к огню, возникнет термическое напряжение, и материал треснет от перегрева.

Типы конструкций и их габариты

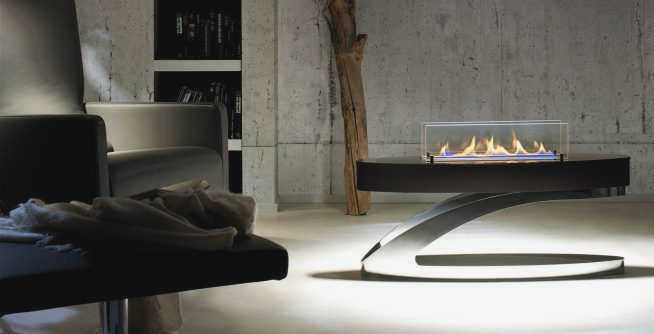

Размеры устройства напрямую зависят от выбранного формата размещения в интерьере. Настольные модели являются миниатюрными аксессуарами для столов или тумб. Объем топливного бака в таких вариантах может варьироваться от 60 мл до нескольких сотен миллилитров.

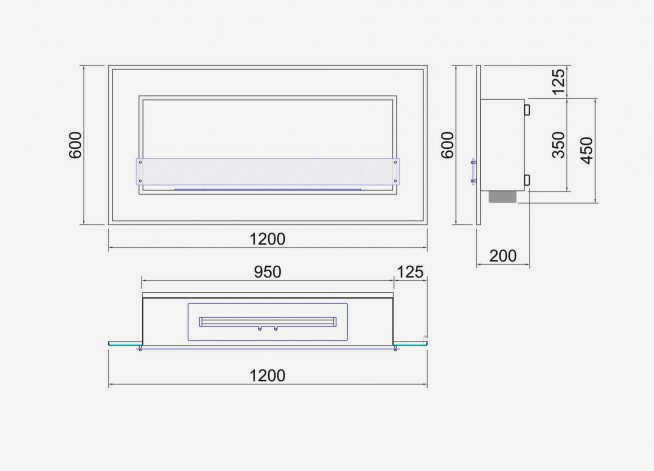

Настенные биокамины обычно имеют меньшие габариты, чем напольные, чтобы экономить полезную площадь комнаты. Их длина часто достигает 1 метра, а сама конструкция монтируется непосредственно на стену или в специальную нишу. В некоторых случаях их можно установить даже внутри шкафа.

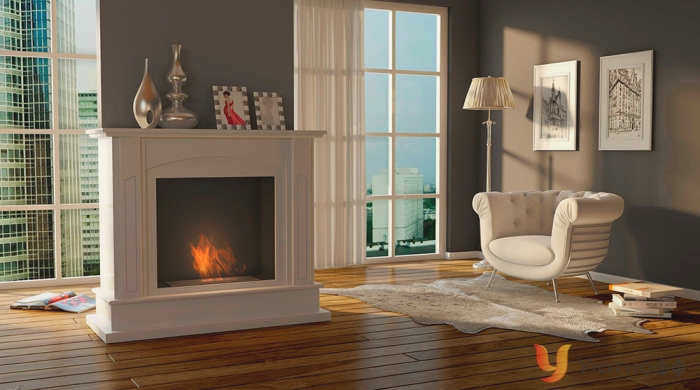

Напольные конструкции считаются наиболее традиционными и могут иметь внушительные размеры. Они бывают как отдельно стоящими агрегатами, так и встроенными в массивные порталы. Мощности одной горелки достаточно для обслуживания площади около 16 м². Если помещение больше этой величины, необходимо предусматривать установку нескольких топливных элементов или более мощного блока.

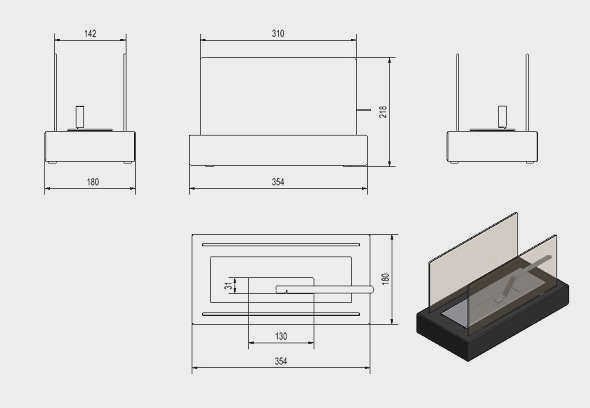

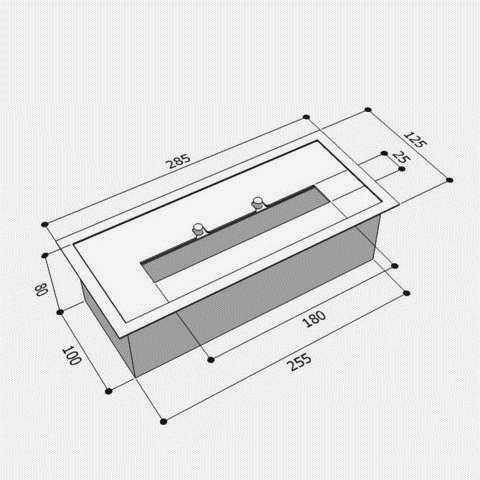

Проектирование и чертеж устройства

Любое изготовление биокамина начинается с составления эскиза. Грамотный чертеж помогает рассчитать количество материалов и избежать ошибок при сборке. Хотя для автоматизации расчетов иногда используют ПО типа GL Project, базовый проект можно подготовить вручную.

При создании схемы учитывайте следующие узлы:

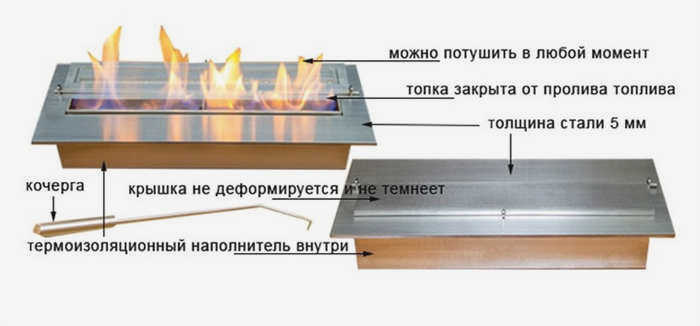

• Топливный блок. Это емкость для биотоплива и горелка. Если вы изготавливаете бак самостоятельно из нержавеющей стали, толщина металла должна быть не менее 3 мм. Использование других металлов недопустимо, так как при нагреве могут возникать вредные химические реакции.

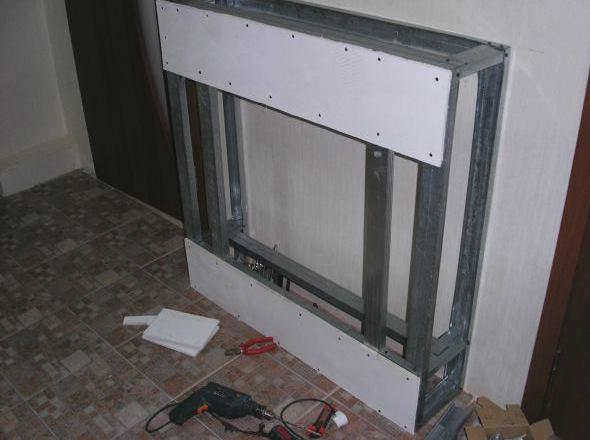

• Корпус или портал. При создании ниши из гипсокартона высота проема должна учитывать подъем пламени. Внутреннюю часть конструкции обязательно нужно изолировать минеральной ватой толщиной 5–7 см для предотвращения перегрева стен.

• Защитный экран. Изготавливается из жаростойкого прозрачного стекла.

Для моделей с двумя стеклянными экранами в чертеже необходимо предусмотреть пространство между ними, где будет располагаться пламя. При сборке важно использовать болты со специальными силиконовыми прокладками и шайбами. Это защитит стекло от чрезмерного давления при затяжке крепежа.

Технология самостоятельной сборки

Существует несколько способов реализации проекта. Один из популярных вариантов — создание камина с пламенем между двумя стеклянными экранами. Для этого строится основа из деревянных брусков (размером 50х30 или 40x30 мм) и фанеры, в верхней части которой вырезается отверстие под топливный бак. Стеклянные стенки соединяются силиконовым герметиком, и конструкция остается под распорками на сутки до полного высыхания.

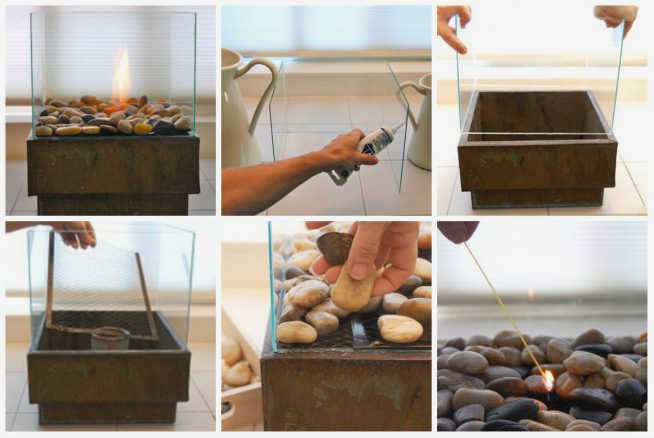

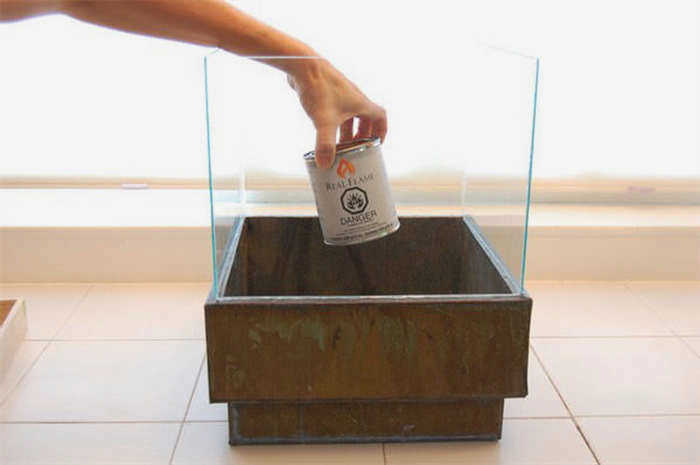

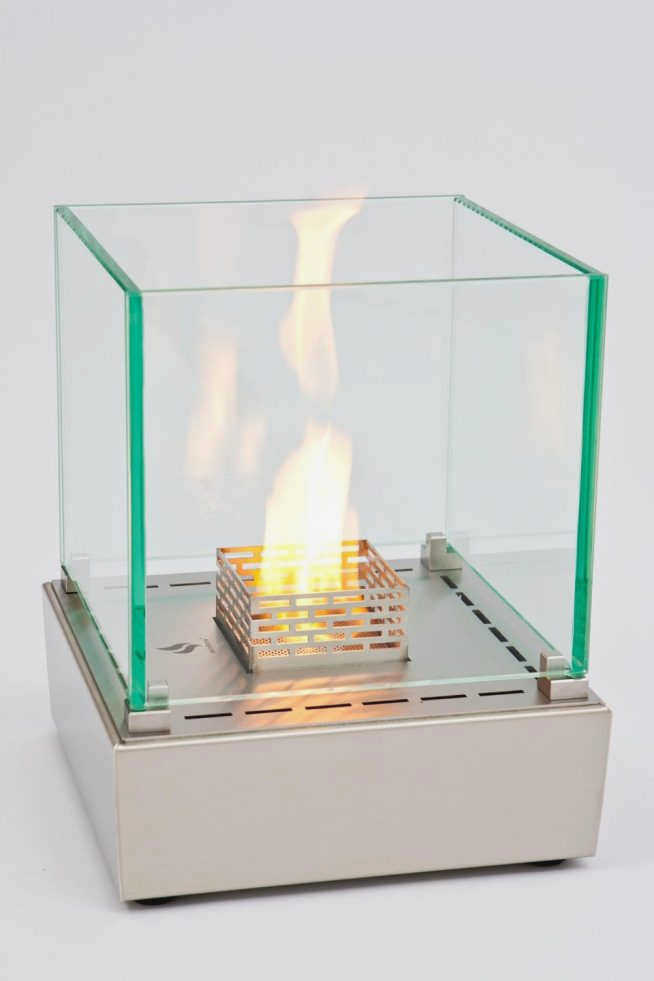

Другой метод — сборка модели типа «аквариум». Здесь используется декоративный вазон (металлический или деревянный) и стеклянный куб без верхних и нижних стенок. Внутри вазона размещаются две емкости для топлива: одна меньшего размера вкладывается в другую. Верхнюю часть обеих емкостей закрывают металлической сеткой, которая служит рассекателем огня.

При изготовлении топливного элемента можно использовать нержавеющую кружку с ручкой. Если ручка мешает монтажу, её аккуратно удаляют, следя за тем, чтобы не повредить цилиндр и не создать лишних отверстий. Для надежности такую емкость лучше поместить в дополнительную металлическую тару.

Материалы и правила безопасности

Выбор компонентов определяет долговечность и безопасность прибора. В качестве топлива следует использовать жидкий биоэтанол. Он сгорает без образования копоти, дыма и гари на стекле. При использовании качественного спирта огонь имеет желтый цвет, а продукты сгорания ограничиваются паром и небольшим количеством углекислого газа.

Используйте следующие материалы:

• Металл: нержавеющая сталь для бака и короба. Внутреннюю часть металлического короба категорически нельзя красить, так как при нагревании краска выделяет токсичные вещества.

• Стекло: только жаропрочное или закаленное прозрачное стекло.

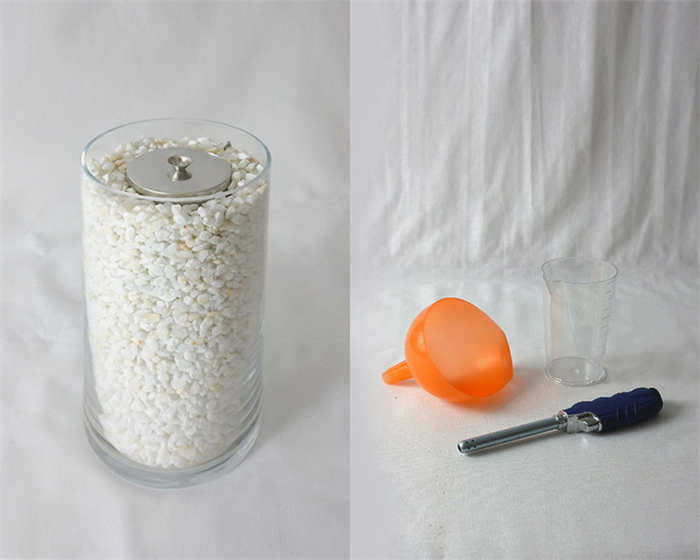

• Декор: камни (галька) или керамические имитации дров и углей. Камни помогают равномерно распределять тепло и защищают стекло от прямого контакта с огнем.

При работе с порталами из горючих материалов, например МДФ, теплоизоляция становится обязательной. В качестве финишной отделки ниш подходят только негорючие составы: керамическая плитка, керамогранит или натуральный камень. После завершения монтажа не забудьте про регулярное проветривание помещения, так как процесс горения потребляет кислород из воздуха.
