Влагостойкий бетон: марки по водонепроницаемости W

Водонепроницаемость бетона обозначается буквой W с последующим четным числом от 2 до 20. Этот индекс указывает на максимальное давление воды в МПа, которое способен выдержать стандартный образец-цилиндр высотой 150 мм без фильтрации влаги. Например, марка W6 выдерживает давление 0,6 МПа, что соответствует напору водяного столба высотой около 60 метров.

Классификация марок по водонепроницаемости и их применение

Выбор конкретной марки зависит от условий эксплуатации объекта и уровня грунтовых вод (УГВ). Использование бетона с избыточным запасом прочности удорожает строительство, но позволяет отказаться от дорогостоящей внешней гидроизоляции.

Марка W	Давление, МПа	Характеристика материала	Типовое применение
W2	0,2	Высокая проницаемость	Подготовительные работы, бетонные подушки, подбетонка
W4	0,4	Нормальная проницаемость	Фундаменты при низком УГВ (требуется наружная гидроизоляция)
W6	0,6	Пониженная проницаемость	Ленточные и плитные фундаменты, стяжки в гаражах, отмостки
W8	0,8	Низкая проницаемость	Подвальные стены, резервуары для питьевой воды
W10–W12	1,0–1,2	Особо низкая проницаемость	Бассейны, подземные паркинги, тоннели, подвалы с высоким УГВ
W14–W20	1,4–2,0	Гидротехнический бетон	Плотины, дамбы, морские сооружения, напорные резервуары

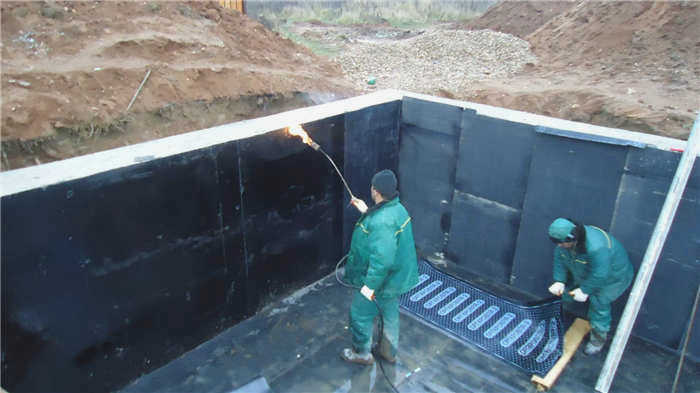

Бетон W2 и W4 поглощают много жидкости. Такие конструкции нельзя эксплуатировать без дополнительной защиты. Марка W6 является наиболее популярной в частном строительстве из-за сбалансированного водопоглощения. Бетон W8 — более дорогой материал, который при наличии высокого давления воды все равно может потребовать гидроизоляции.

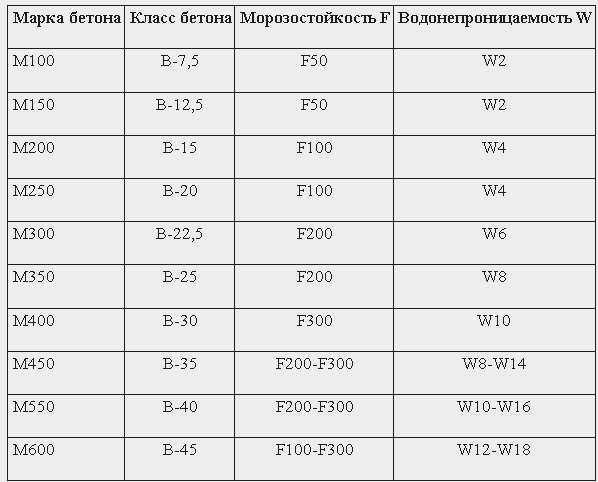

Связь водонепроницаемости и морозостойкости

Водонепроницаемость (W) и морозостойкость (F) неразрывны. Если бетон пропускает влагу через систему капилляров и пор, вода скапливается внутри материала. При отрицательных температурах она замерзает и расширяется. Повторные циклы замораживания-оттаивания создают микротрещины, которые разрушают структуру камня.

Для регионов с суровым климатом (например, Урал, где промерзание грунта достигает 1,8–2,2 м) недостаточно просто выбрать марку W. Необходимо учитывать показатель F — количество циклов замораживания без потери прочности. Для уличных конструкций вроде отмостки или крыльца стандартом является морозостойкость не ниже F200.

Технические факторы, влияющие на плотность бетона

Способность материала сопротивляться давлению воды определяется его внутренней структурой. Чем меньше в бетоне пор и капилляров, тем выше марка W. На этот параметр влияют несколько ключевых аспектов.

Водоцементное отношение (В/Ц) является определяющим фактором. При В/Ц ≤ 0,4 формируется плотная структура с низкой проницаемостью. Если увеличить содержание воды до уровня 0,5–0,6, пористость резко возрастает, что может снизить водонепроницаемость сразу на 2–3 марки. Избыток воды при замесе — распространенная ошибка. Лишняя влага, не вступившая в реакцию с цементом, после испарения оставляет пустоты и каверны.

Тип вяжущего также имеет значение. Высокопрочный портландцемент или глиноземистый цемент обеспечивают лучшую плотность за счет интенсивной гидратации. Процесс созревания бетона продолжается долго. Обычно расчетные показатели достигаются к 28 суткам, но максимальная водонепроницаемость при правильном уходе может наступить через полгода или даже год.

Для управления пористостью применяют специальные добавки:

• Пластификаторы позволяют снизить количество воды в смеси без потери подвижности (удобоукладываемости).

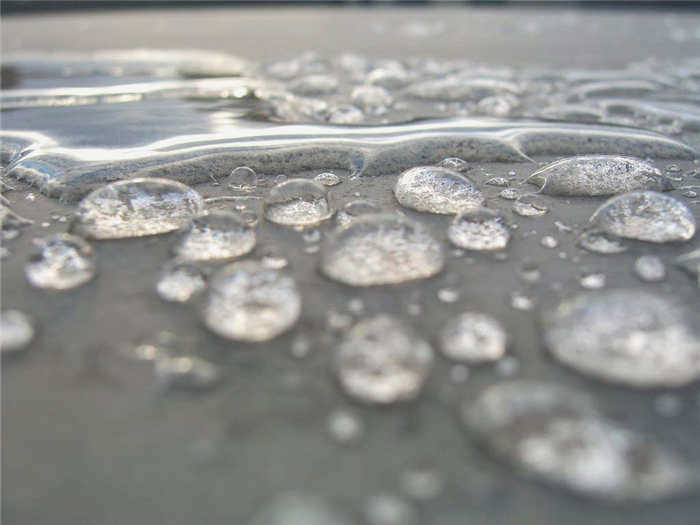

• Гидрофобизирующие присадки закупоривают капилляры или делают их стенки водоотталкивающими.

Тщательное виброуплотнение на объекте обязательно. Без использования вибраторов в толще остаются воздушные раковины, из-за чего реальная марка W будет значительно ниже паспортной.

Методы лабораторных испытаний по ГОСТ 12730.5-2018

Проверить качество бетона можно несколькими способами. Основным и наиболее точным считается метод «мокрого пятна». В лаборатории используют специальные установки, куда помещают образцы-цилиндры диаметром не менее 130 мм. К нижней части цилиндра подается вода под нарастающим давлением (ступенями по 0,2 МПа). Испытание считается пройденным, если на верхней поверхности не появилось капель или мокрого пятна. Марка присваивается по максимальному давлению, при котором как минимум четыре из шести образцов остались сухими.

Существуют и другие методы:

1. Метод по коэффициенту фильтрации — через образец пропускают воду под давлением 1,3 МПа и замеряют объем профильтрованной жидкости. Это позволяет рассчитать скорость прохождения воды через материал.

2. Ускоренный метод по глубине проникания — образцы выдерживают под давлением 0,5 МПа в течение 72 часов, после чего раскалывают для измерения максимальной глубины проникновения влаги.

3. Метод по воздухопроницаемости — использует специальные приборы для оценки связи между пропускаемостью воздуха и воды.

При приемке бетона на объекте всегда проверяйте паспорт качества. В нем должны быть указаны не только класс прочности (B или M), но и конкретные значения F и W. Если в проекте заложен бетон М300 W6, а по факту привезли W4, это создаст скрытый дефект конструкции.
