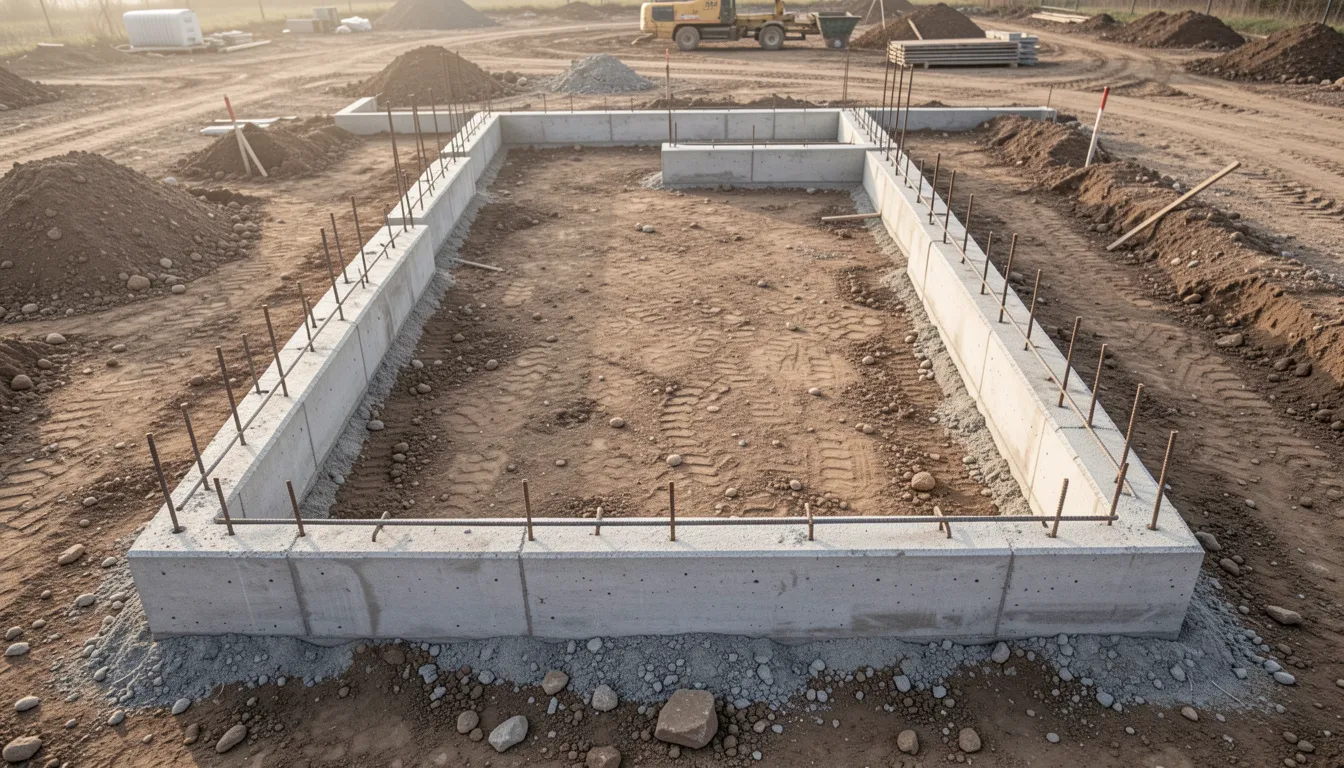

Армирование ленточного фундамента шириной 50 см: схема и расчеты

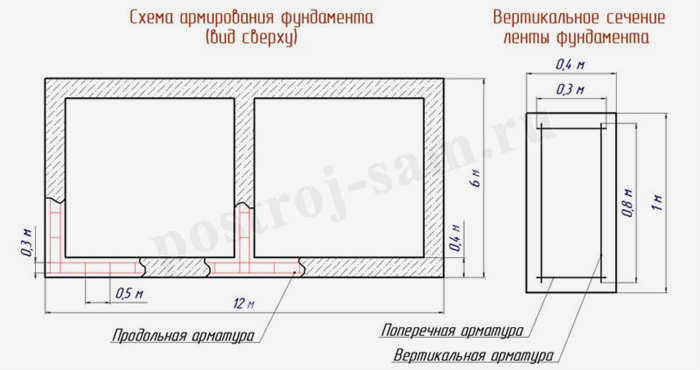

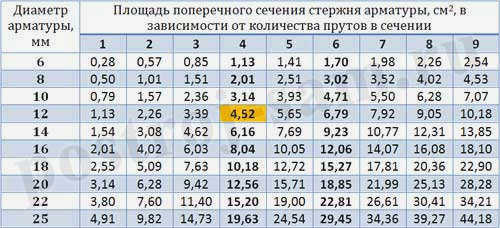

При армировании ленточного фундамента шириной 50 см необходимо использовать схему с 6 продольными стержнями (3 сверху и 3 снизу). Согласно СП 63.13330.2018, площадь поперечного сечения рабочей арматуры должна составлять не менее 0,1% от площади сечения бетонной ленты. При ширине 50 см и высоте 80 см площадь сечения фундамента равна 4000 см², что требует суммарной площади продольных прутков минимум 4 см².

Выбор арматуры и расчет параметров

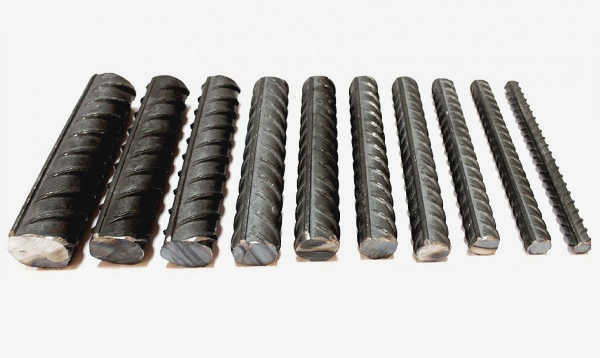

Выбор диаметра металла зависит от типа строения и веса конструкций. Для жилых домов из дерева или газобетона при ширине ленты 50 см подходит рифленая арматура класса А400 диаметром 14–16 мм. Если проект предполагает тяжелый кирпичный дом, рекомендуется использовать диаметр 16 мм. Минимальный допустимый диаметр рабочих стержней по нормам составляет 12 мм.

Поперечное армирование выполняется хомутами из гладкого или рифленого профиля меньшего диаметра. Обычно применяют сталь класса АI диаметром 6–8 мм. Расстояние между соседними продольными прутками не должно превышать 40 см. Для ленты шириной 50 см использование всего четырех стержней (по углам) становится недостаточным, так как это нарушает норму по расстоянию между элементами. Добавление двух дополнительных прутков в середину обеспечивает правильное распределение нагрузки и соблюдение проектных интервалов.

Шаг установки поперечных хомутов должен составлять от 30 до 40 см. В зонах угловых соединений этот шаг следует уменьшать в два раза для усиления конструкции.

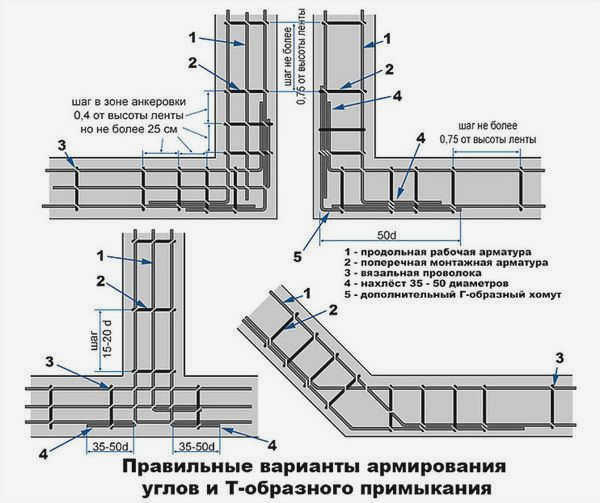

Узлы армирования углов и примыканий

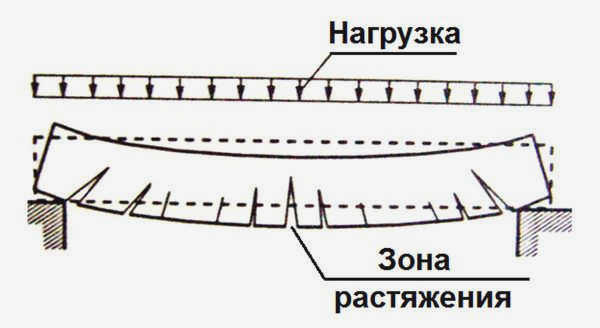

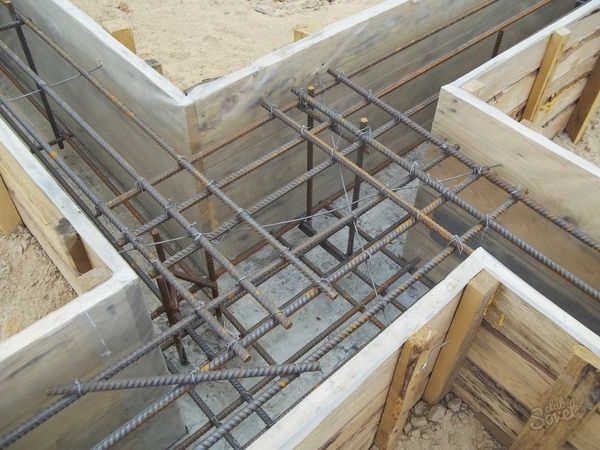

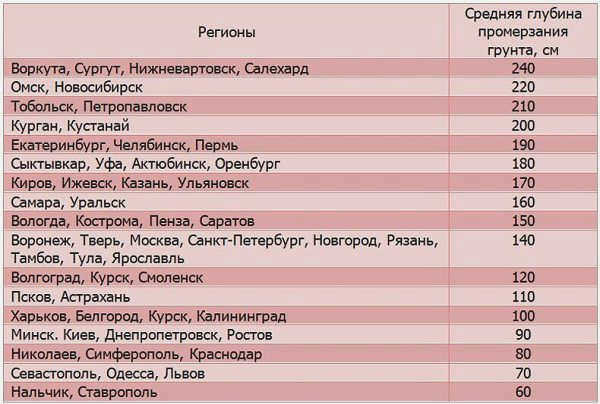

Углы являются наиболее уязвимыми точками, где растягивающие усилия суммируются. Бетон хорошо работает на сжатие, но его прочность на растяжение в 10–15 раз ниже. При неравномерной усадке грунта или сильном морозном пучении (давление до 60–150 кН/м²) угол может «раскрыться». Это приводит к появлению диагональных трещин шириной более 0,3 мм, что критично для кирпичных и блочных домов.

Для надежной фиксации в углах применяют три типа схем:

• Г-образные элементы — стержни заходят в обе пересекающиеся ленты на длину не менее 40 диаметров прутка (например, 480 мм для арматуры 12 мм). Это стандартный вариант для легких домов.

• U-образные элементы — охватывают оба пояса каркаса, создавая замкнутый контур. Такая схема обеспечивает максимальную анкеровку и лучше всего подходит для тяжелых двухэтажных зданий из кирпича.

• Схема «лапка» — рабочий стержень одной ленты загибается в тело другой на длину не менее 40d. Метод применим только для легких построек при условии обязательного усиления хомутами с шагом до 100 мм.

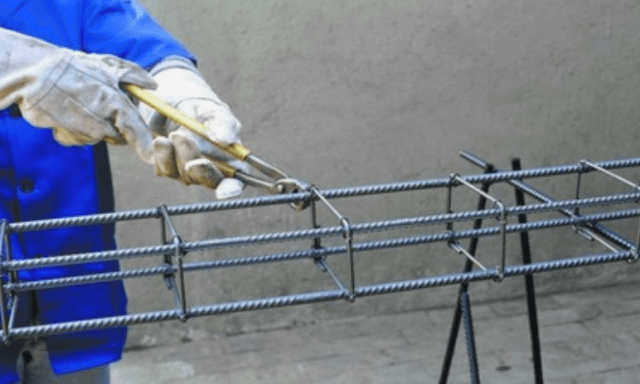

Использование сварки для соединения арматуры в углах нежелательно, так как это меняет свойства металла и может спровоцировать появление микротрещин. Профессионалы предпочитают вязку проволокой диаметром 1,2–2 мм, которая сохраняет пластичность узла.

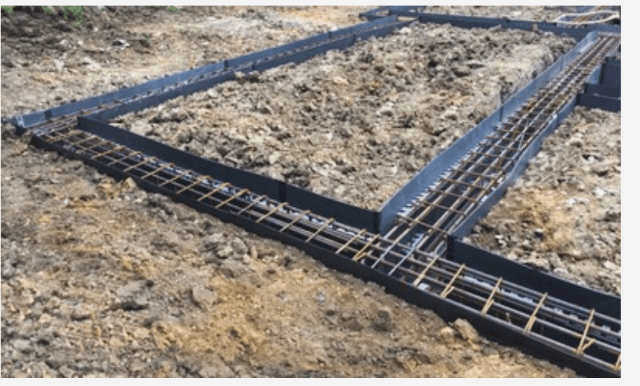

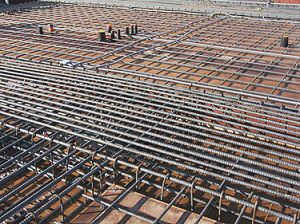

Монтаж каркаса и защитный слой

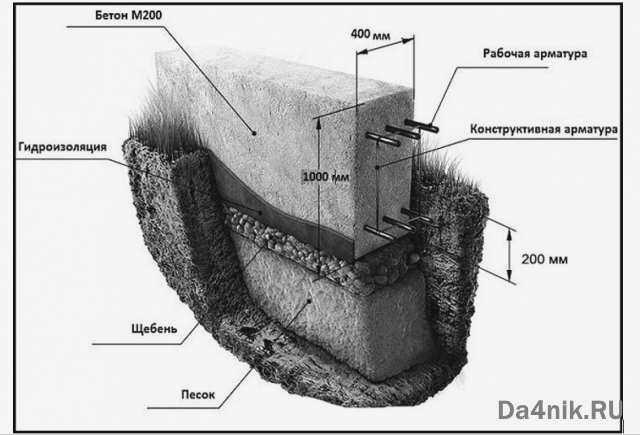

Перед установкой арматуры необходимо подготовить основание, создав песчаную или щебеночную подушку толщиной 15–20 см. Это помогает равномерно распределить давление здания на грунт.

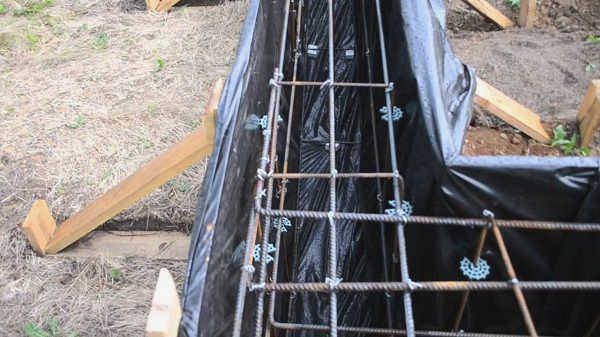

При сборке важно соблюдать защитный слой бетона. Расстояние от стальных стержней до края опалубки или земли должно составлять не менее 30–50 мм со всех сторон. Для фиксации каркаса в этом положении нельзя использовать кирпичи или камни. Используйте только специальные пластиковые фиксаторы («стульчики»), которые гарантируют точность позиционирования металла.

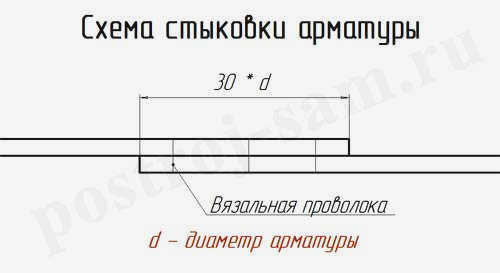

Если длина одного прутка меньше длины стены, их соединяют методом нахлеста. Перекрытие стержней должно составлять не менее 25 см или 20 диаметров используемого прутка (для арматуры 12 мм нахлест составит минимум 240 мм).

При заливке бетона важно соблюдать непрерывность процесса. Для малоэтажного строительства оптимально использовать марку М300, хотя для легких материалов допускается применение М200 или М150. Заливка в несколько этапов может привести к образованию холодных швов и ослаблению монолитности ленты.
